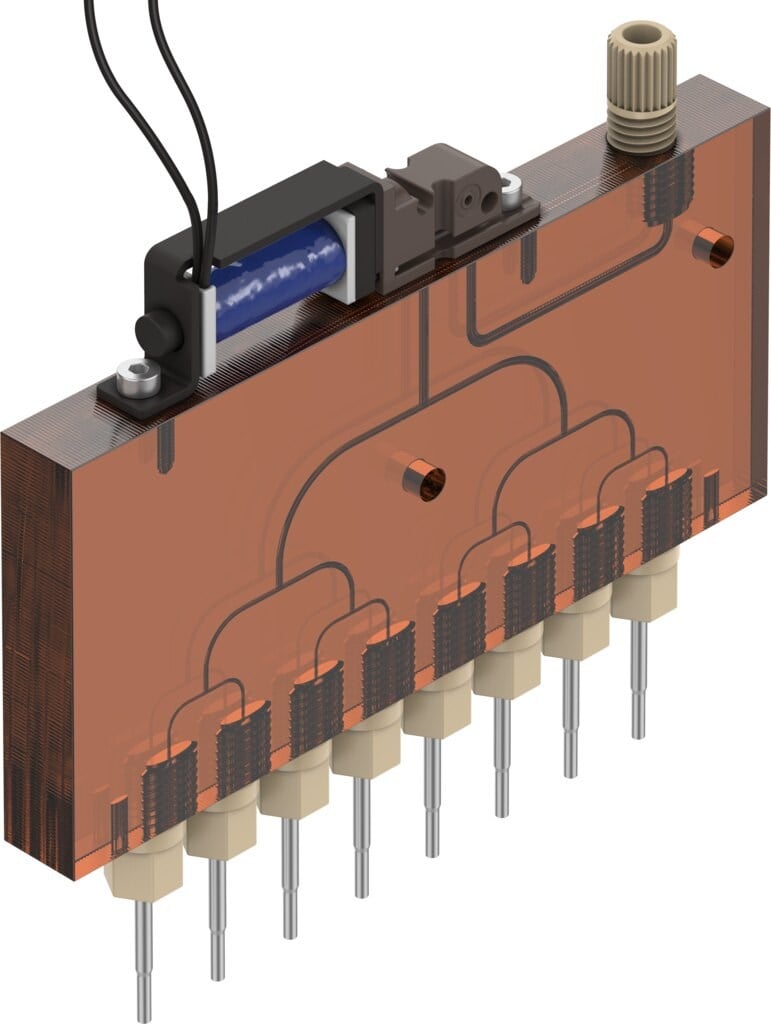

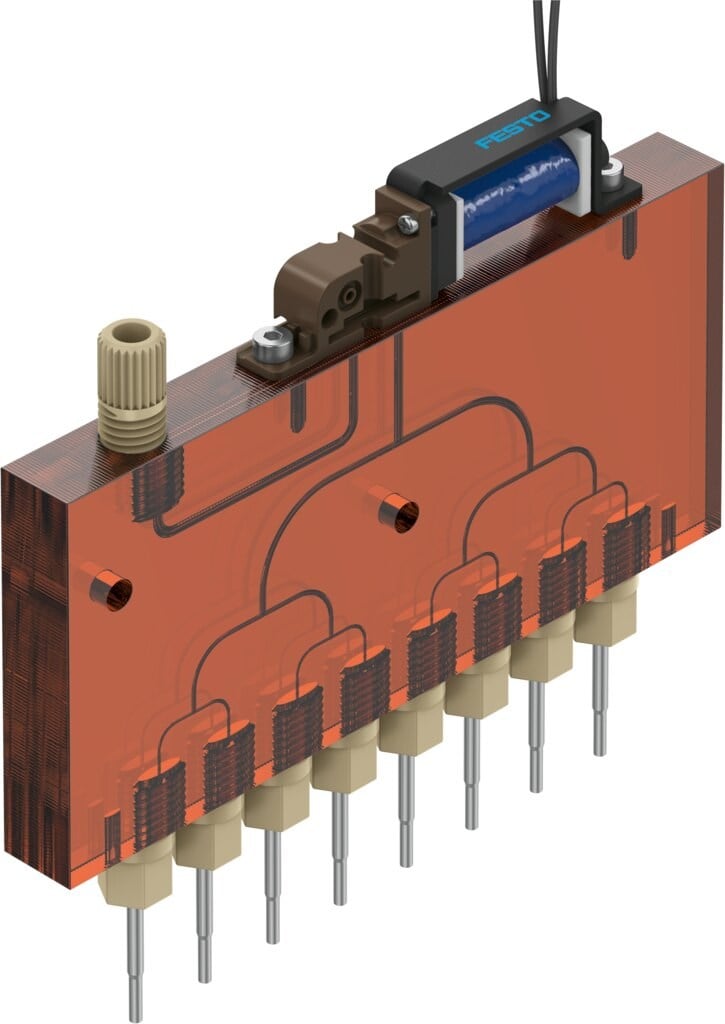

Festo 8114038 VTOI-A-V8-30D3-U14-08-V-S015-1 Dozaj Kafası
Festo 8114038 VTOI-A-V8-30D3-U14-08-V-S015-1, sıvı ve gaz halindeki akışkanların hassas şekilde dozajlanması için geliştirilmiş kompakt bir dozaj kafasıdır. 2/2 kapalı monostabil valf yapısına sahip ürün, doğrudan kumanda ve mekanik yay geri dönüşü ile çalışır. 1 µl minimum dozaj hacmi ve vakum uygunluğu sayesinde hassas dozajlama uygulamalarında kullanılabilir.
Festo 8114038 Dozaj Kafası Özellikleri
- Ürün numarası: 8114038
- Model: VTOI-A-V8-30D3-U14-08-V-S015-1
- Ürün tipi: Dozaj kafası
- Valf fonksiyonu: 2/2 kapalı monostabil
- Çalışma basıncı: -0.2…0.65 bar
- Nominal genişlik: 0.8 mm
- Dozaj iğnesi nominal genişliği: 0.3 mm
- Dozaj iğnesi uzunluğu: 30 mm
- Minimum dozaj hacmi: 1 µl
- Tipik dozaj hassasiyeti: ≤ %5 Tip-to-Tip CV / ≤ %3 Intra-Run CV
- Nominal çalışma gerilimi: 24 V DC
- Elektrik güç tüketimi: 2 W
- Çalışma oranı: %100
- Vakum uygunluğu: Evet
Hassas Dozajlama
Festo VTOI-A-V8-30D3-U14-08-V-S015-1, düşük miktarlardaki akışkanların kontrollü ve hassas şekilde dozajlanması için tasarlanmıştır. Minimum 1 µl dozaj hacmi sunan ürünün gerçek dozaj hacmi ve hassasiyeti; yapılandırmaya, kullanılan akışkana, çevre koşullarına ve uygulamaya bağlı olarak değişebilir.
Festo tarafından belirtilen tipik dozaj hassasiyeti uçtan uca ölçümlerde ≤ %5 CV, çalışma içi ölçümlerde ise ≤ %3 CV seviyesindedir.
Valf Yapısı
Ürün 2/2 kapalı monostabil valf fonksiyonuna sahiptir. Doğrudan kumandalı yapı ile çalışan dozaj kafasında mekanik yay geri dönüşü kullanılır. Yumuşak sızdırmazlık prensibi, dozajlama sırasında kontrollü valf çalışmasına katkı sağlar.
- 2/2 kapalı monostabil valf
- Doğrudan kumanda
- Mekanik yay geri dönüşü
- Yumuşak sızdırmazlık prensibi
- Dikey montaj konumu
- Vakum uygulamalarına uygunluk

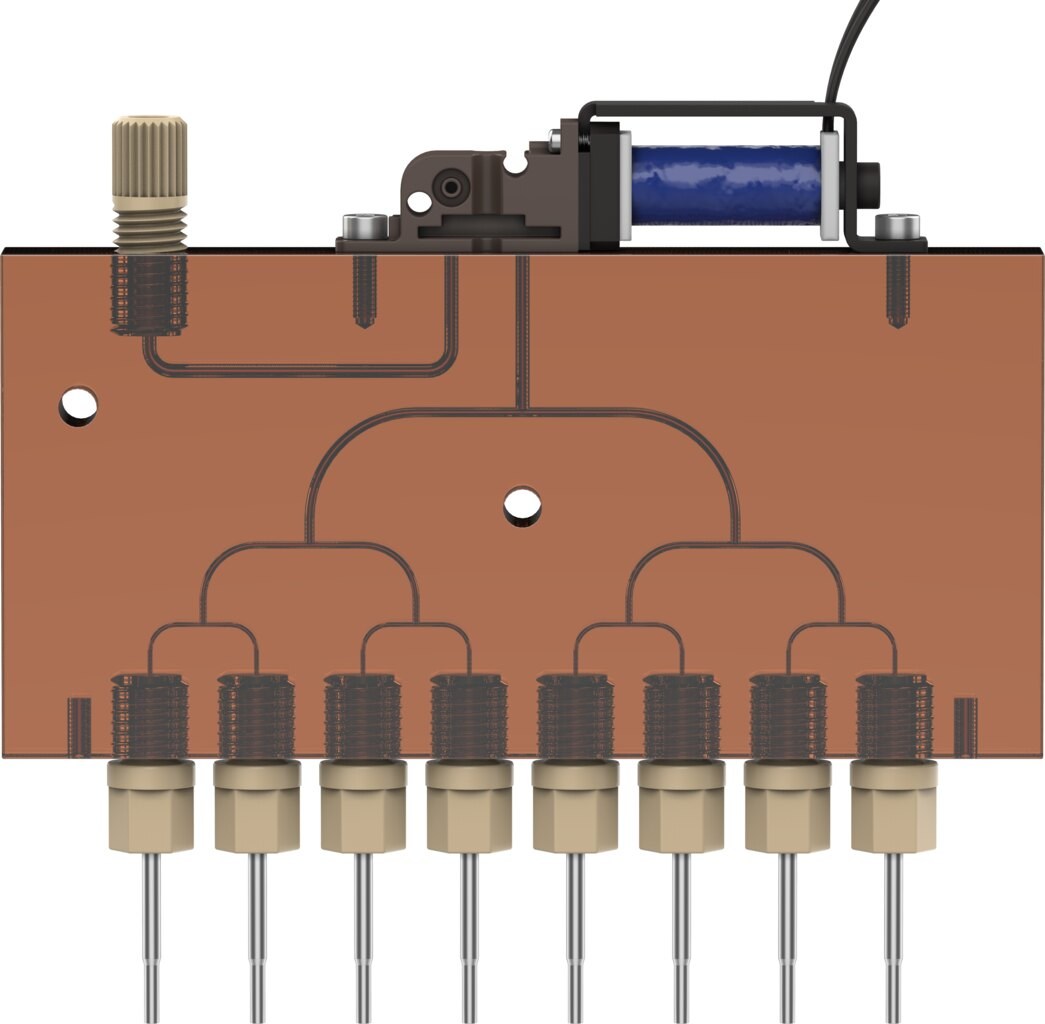

Dozaj İğnesi ve İç Hacim
Festo 8114038 dozaj kafasında 0.3 mm nominal genişliğe ve 30 mm uzunluğa sahip dozaj iğnesi bulunur. Valfin sıvı haznesi 10 µl, valf, iğne ve bağlantılardan oluşan dağıtıcı bloğun iç hacmi ise 178 µl olarak belirtilmiştir.
- Dozaj iğnesi nominal genişliği: 0.3 mm
- Dozaj iğnesi uzunluğu: 30 mm
- Sıvı haznesi iç hacmi: 10 µl
- Dağıtıcı blok iç hacmi: 178 µl
- Izgara ölçüsü: 9 mm
- Montaj konumu: Dikey
Akışkan ve Çalışma Koşulları
VTOI-A-V8-30D3-U14-08-V-S015-1 hem sıvı hem de gaz halindeki akışkanlarla kullanılabilir. Festo teknik verilerine göre kullanılan akışkandaki maksimum parçacık boyutu 20 µm olmalıdır. Çalışma basıncı -0.2 bar ile 0.65 bar arasındadır.
- Akışkan: Sıvı akışkanlar
- Akışkan: Gaz halindeki akışkanlar
- Maksimum parçacık boyutu: 20 µm
- Çalışma basıncı: -0.2…0.65 bar
- Vakum uygunluğu: Evet
- Çalışma oranı: %100
Elektriksel Özellikler
- Nominal çalışma gerilimi: 24 V DC
- İzin verilen gerilim dalgalanması: ±10%
- Elektrik güç tüketimi: 2 W
Teknik Veriler
| Ürün Numarası |
8114038 |
| Model |
VTOI-A-V8-30D3-U14-08-V-S015-1 |
| Ürün Tipi |
Dozaj Kafası |
| Valf Fonksiyonu |
2/2 Kapalı Monostabil |
| Çalışma Basıncı |
-0.2…0.65 bar |
| Nominal Genişlik |
0.8 mm |
| Dozaj İğnesi |
0.3 mm × 30 mm |
| Minimum Dozaj Hacmi |
1 µl |
| Tipik Dozaj Hassasiyeti |
≤ %5 Tip-to-Tip CV / ≤ %3 Intra-Run CV |
| Sıvı Haznesi |
10 µl |
| Dağıtıcı Blok İç Hacmi |
178 µl |
| Montaj Konumu |
Dikey |
| Vakum Uygunluğu |
Evet |
| Çalışma Oranı |
%100 |
| Çalışma Gerilimi |
24 V DC |
| Güç Tüketimi |
2 W |
| LABS Uygunluğu |
VDMA24364-B2-L |
GTİP Bilgileri
GTİP: 8481.80.99.00.19
Barkod Bilgileri
Barkod / GTIN: 4052568462383
Kullanım Alanları
Festo 8114038 VTOI-A-V8-30D3-U14-08-V-S015-1 dozaj kafası; hassas sıvı dozajlama, mikro dozajlama, otomatik sıvı uygulama, laboratuvar otomasyonu ve endüstriyel dozajlama sistemlerinde kullanılabilir. Vakum uygunluğu ve düşük minimum dozaj hacmi, ürünü hassas akışkan kontrolü gerektiren uygulamalar için uygun hale getirir.
Endustrio.com'da Festo 8114038
Festo 8114038 VTOI-A-V8-30D3-U14-08-V-S015-1 Dozaj Kafası, hassas sıvı ve gaz dozajlama uygulamaları için Endustrio.com'da sunulmaktadır. Ürünün teknik özelliklerini inceleyerek uygulamanıza uygun Festo dozajlama çözümünü değerlendirebilirsiniz.
