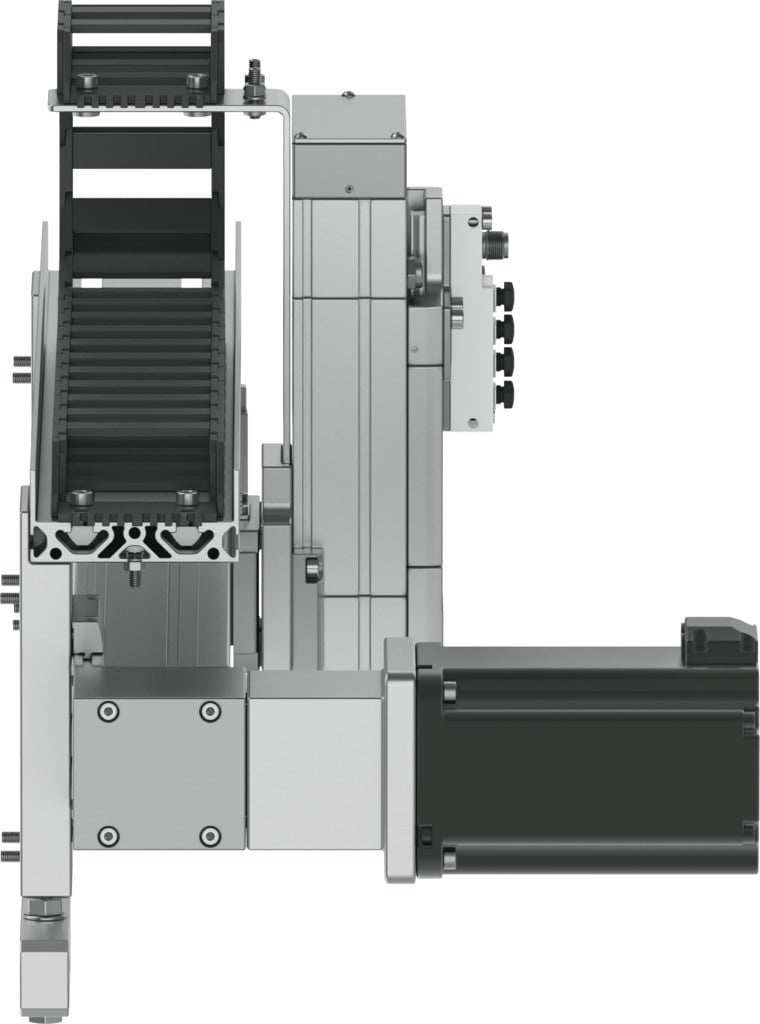

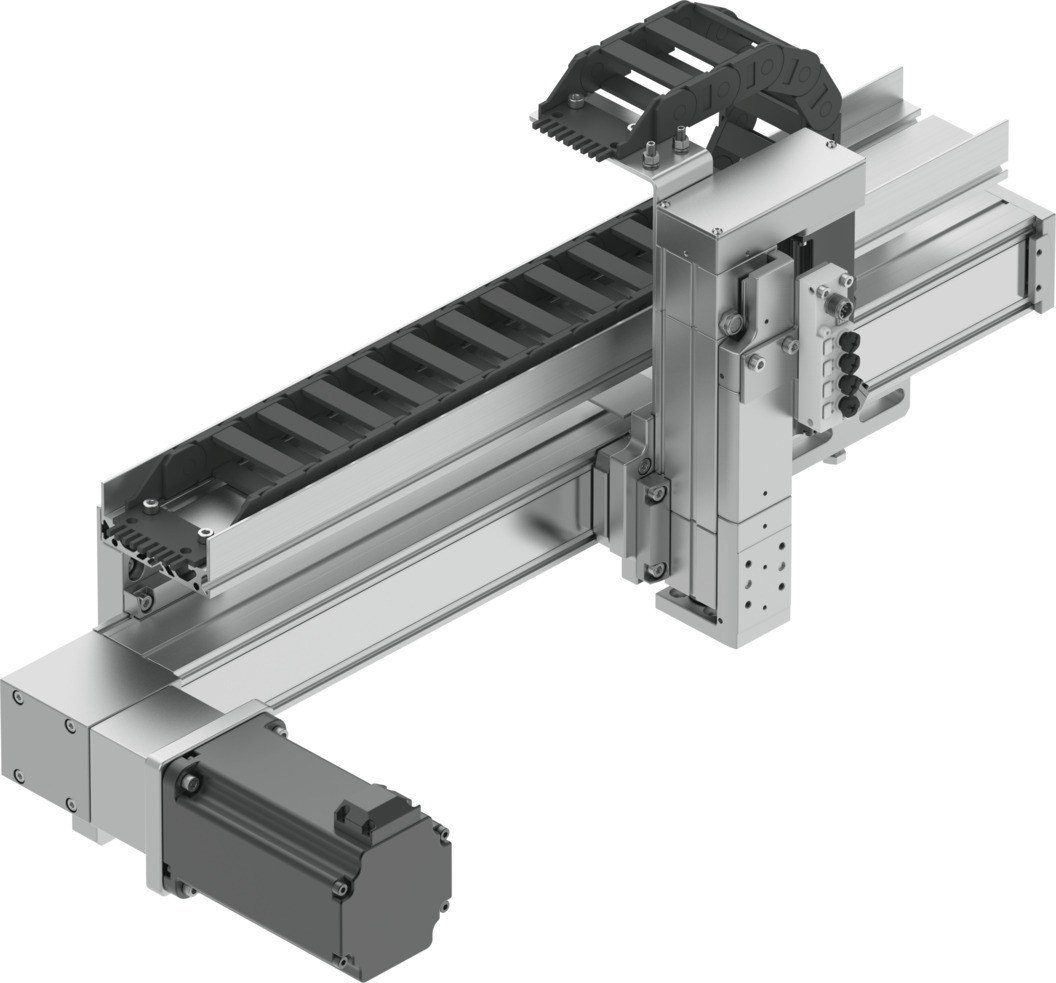

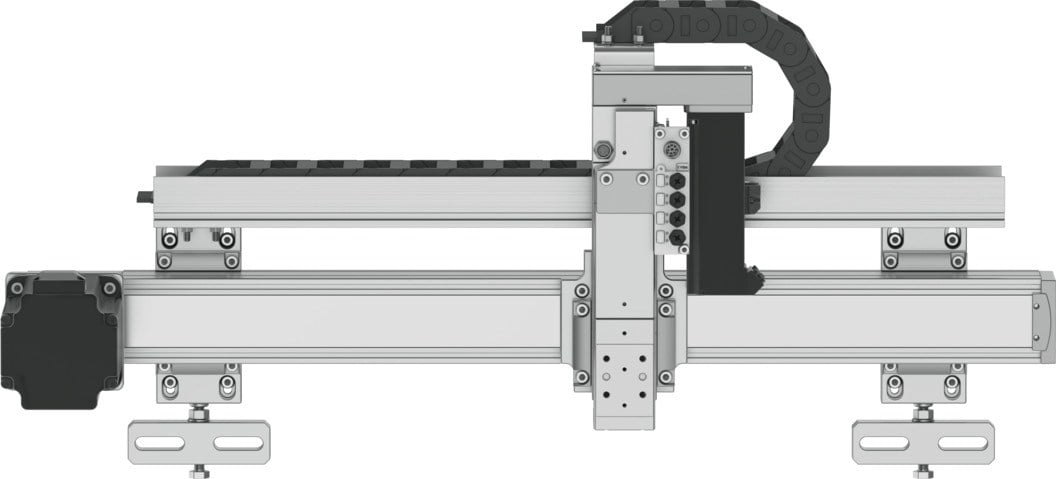

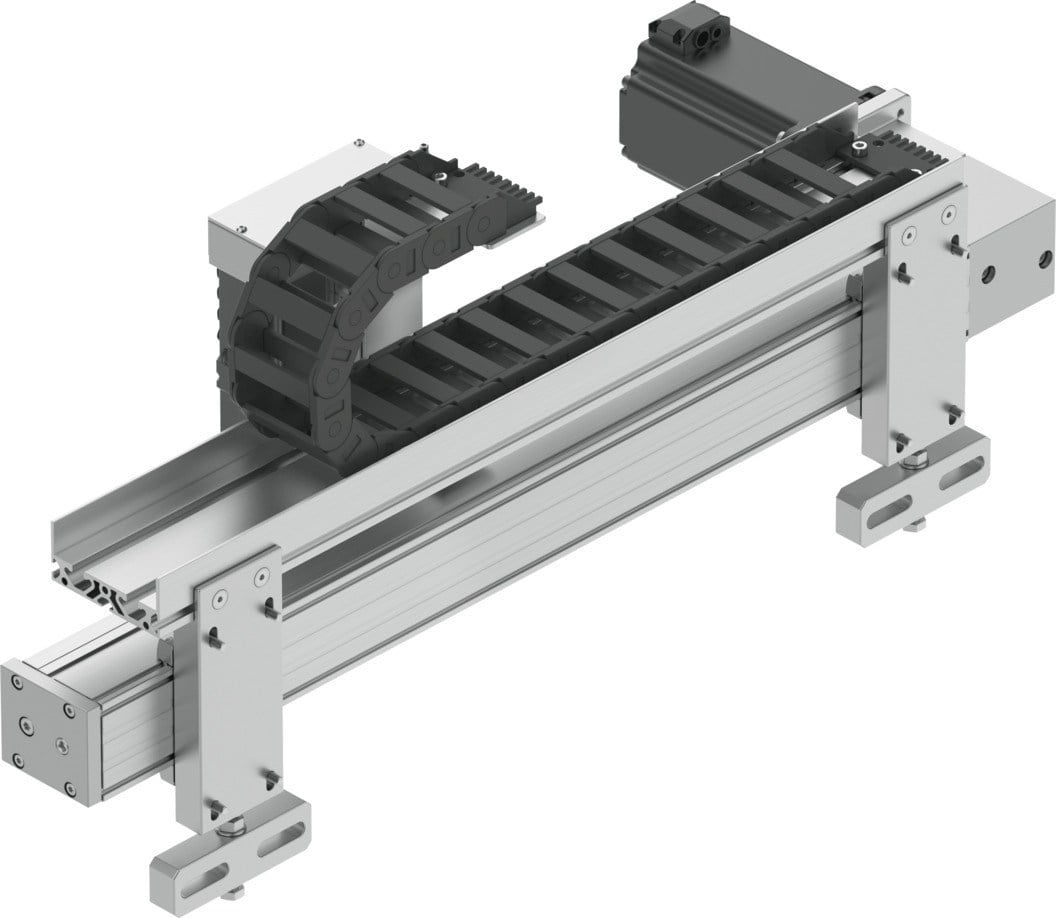

Festo 8122264 YXCL-1-B 2D Lineer Gantry Kartezyen Robot
Festo 8122264 YXCL-1-B, iki boyutlu hareket gerektiren endüstriyel otomasyon ve handling uygulamaları için tasarlanmış bir 2D lineer gantry Kartezyen robot sistemidir. Festo YXCL ailesi, farklı eksen modüllerinin bir araya getirilmesiyle oluşturulan modüler hareket sistemleri sunar.
YXCL-1-B modeli yatay montaj için tasarlanmıştır ve elektrikli ve pnömatik tahrik modülleriyle yapılandırılabilir. Kompakt yapısı ve iki eksenli hareket kabiliyeti sayesinde parça taşıma, besleme, yükleme ve otomatik handling uygulamalarında kullanılabilir.
Festo YXCL-1-B Özellikleri
- Ürün numarası: 8122264
- Model: YXCL-1-B
- Ürün tipi: 2D Lineer Gantry
- Robot tipi: Kartezyen robot / lineer gantry sistemi
- Hareket alanı: 2D
- Montaj konumu: Yatay
- Tahrik sistemi: Elektrikli ve pnömatik tahrik modülleri
- Maksimum çalışma stroku Y: 800 mm
- Maksimum çalışma stroku Z: 150 mm
- Maksimum taşıma kapasitesi: Seçilen dinamik performansa bağlıdır
- Devreye girme süresi: %100
- Montaj yüzeyi gerekli düzgünlüğü: 0.1 mm/m
- LABS uygunluğu: VDMA24364 Zone III
- Koruma sınıfı: IP40
- Bakım aralığı: 2500 km
- RoHS: Uyumlu
YXCL-1-B 2D Lineer Gantry Yapısı
Festo YXCL sistemleri, iki boyutlu hareket oluşturmak amacıyla farklı eksen modüllerinin bir araya getirilmesiyle oluşturulur. YXCL-1-B, kompakt boyutlarda iki eksenli hareket gerektiren uygulamalar için geliştirilmiş bir lineer gantry çözümüdür.
Sistemin Y modülü elektrikli lineer eksen teknolojisiyle yapılandırılabilir. Z modülünde ise uygulamaya göre elektrikli veya pnömatik mini kızak seçenekleri kullanılabilir.
Çalışma Stroku
Festo 8122264 YXCL-1-B için maksimum çalışma stroku Y ekseninde 800 mm ve Z ekseninde 150 mm olarak belirtilmiştir. Maksimum taşıma kapasitesi seçilen dinamik performansa bağlıdır.
Bu çalışma alanı, kompakt ve orta ölçekli handling görevlerinde kontrollü iki boyutlu hareket sağlamak için uygundur.
Eksen ve Tahrik Seçenekleri
Festo'nun resmi lineer gantry dokümanında YXCL-1-B için farklı Y ve Z ekseni kombinasyonları sunulmaktadır. Y ekseninde ELGC serisi kayışlı veya bilyalı vida eksenleri; Z ekseninde ise pnömatik DGST veya elektrikli EGSC mini kızak seçenekleri kullanılabilir.
- Y ekseni: ELGC-TB-60
- Y ekseni: ELGC-BS-60
- Z ekseni pnömatik: DGST-12 / DGST-16
- Z ekseni elektrikli: EGSC-45
- Tahrik seçenekleri: Elektrikli ve pnömatik
Teknik Özellikler
- Ürün numarası: 8122264
- Model: YXCL-1-B
- Maksimum Y stroku: 800 mm
- Maksimum Z stroku: 150 mm
- Montaj: Yatay
- Montaj yüzeyi düzgünlüğü: 0.1 mm/m
- Devreye girme süresi: %100
- LABS uygunluğu: VDMA24364 Zone III
- Koruma sınıfı: IP40
- Depolama sıcaklığı: -20 °C ile +60 °C
- Ortam sıcaklığı: +5 °C ile +45 °C
- Bağıl nem: %0 - %90
- Bakım aralığı: 2500 km
- RoHS: Uyumlu
- Adaptör plaka malzemesi: Eloksallı alüminyum
- Montaj braketi malzemesi: Alüminyum ve yüksek alaşımlı paslanmaz çelik
- Kablo taşıyıcı malzemesi: PA takviyeli
Kullanım Alanları
- Endüstriyel otomasyon
- 2D Kartezyen robot uygulamaları
- Parça taşıma ve handling
- Pick & place uygulamaları
- Parça besleme
- Makine besleme
- Otomatik yükleme ve boşaltma
- Montaj uygulamaları
- Üretim hattı otomasyonu
- Kompakt iki eksenli hareket uygulamaları
Festo Handling Guide Online
Festo Handling Guide Online, uygulama verilerine göre uygun handling sisteminin yapılandırılmasına yardımcı olur. Yük, eksen tahrik sistemi, yük merkez mesafesi, çalışma stroku ve referans çevrimi gibi bilgiler kullanılarak uygun sistem seçenekleri belirlenebilir.
Festo'nun lineer gantry sistemleri; CAD modeli, sistem datasheet'i ve konfigürasyona özel parametrelerin oluşturulmasını destekleyen yapılandırma seçenekleriyle otomasyon projelerinin planlanmasına yardımcı olur.
GTİP Bilgileri
GTİP: 8479.50.00.00.00
Barkod Bilgileri
Barkod / EAN: 8122264
Festo 8122264 YXCL-1-B Endüstriyel Otomasyon
Festo 8122264 YXCL-1-B, kompakt 2D hareket, parça taşıma ve otomatik handling gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiş lineer gantry Kartezyen robot sistemidir. Elektrikli ve pnömatik tahrik seçenekleri sayesinde farklı otomasyon görevlerine uyarlanabilir.
