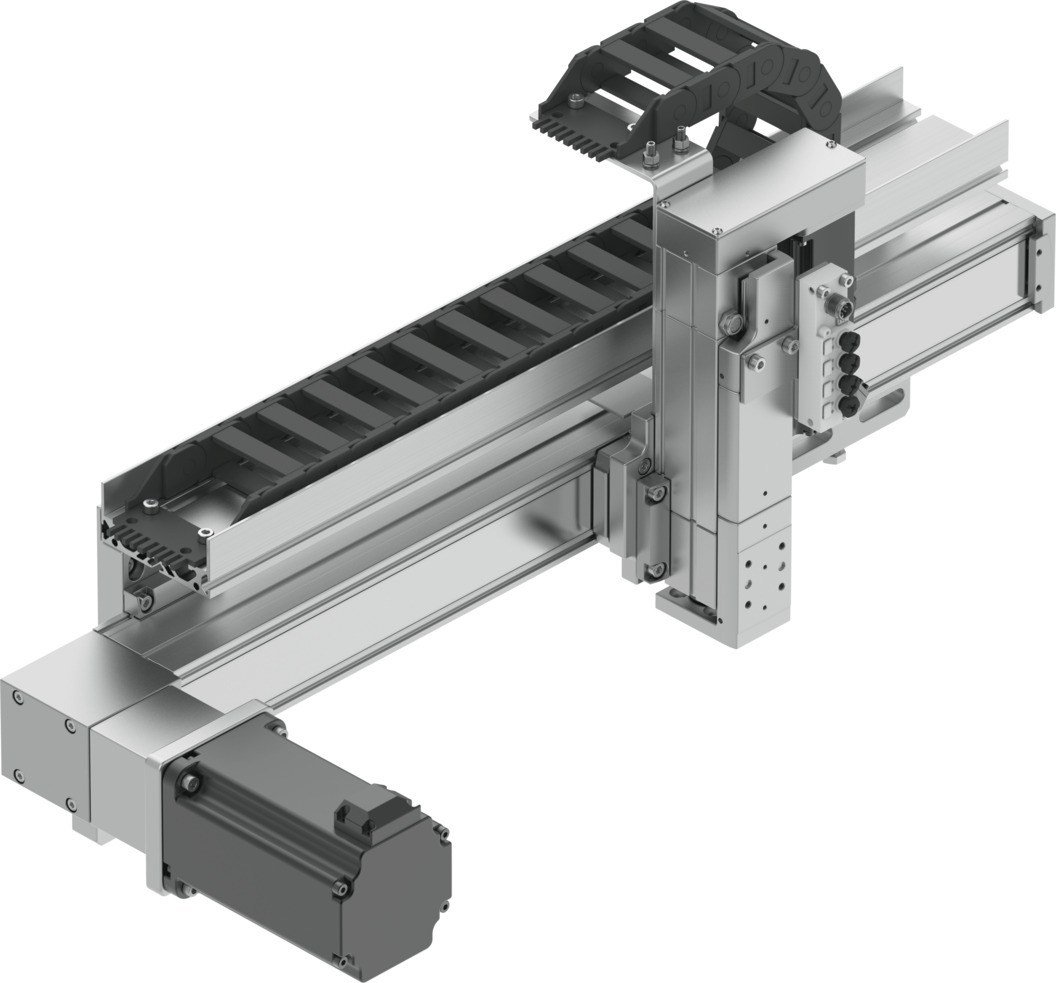

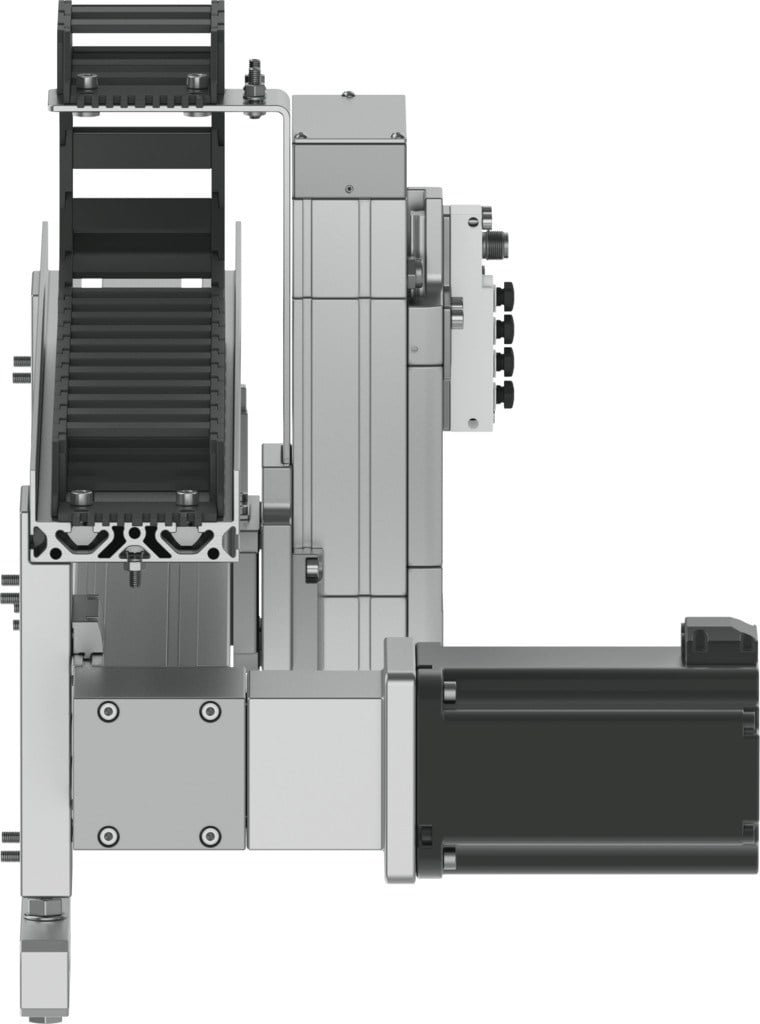

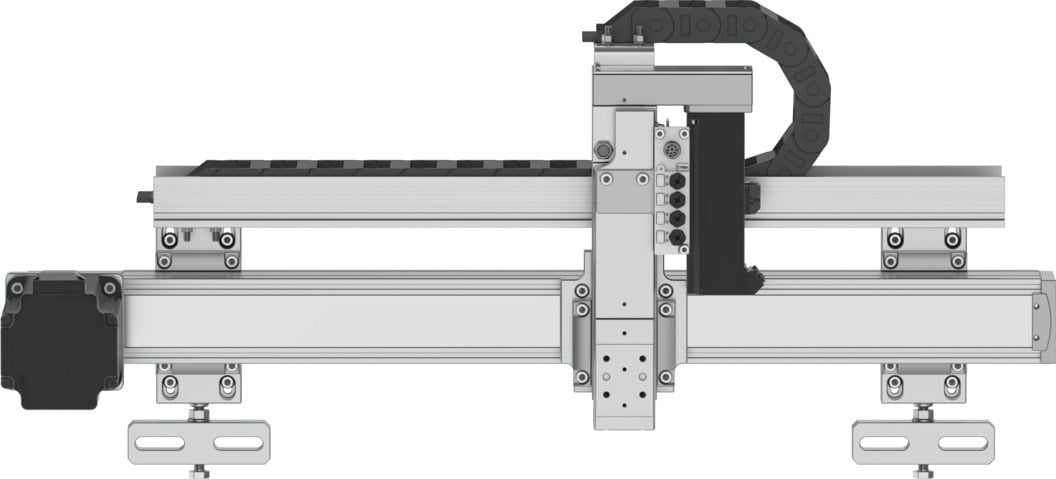

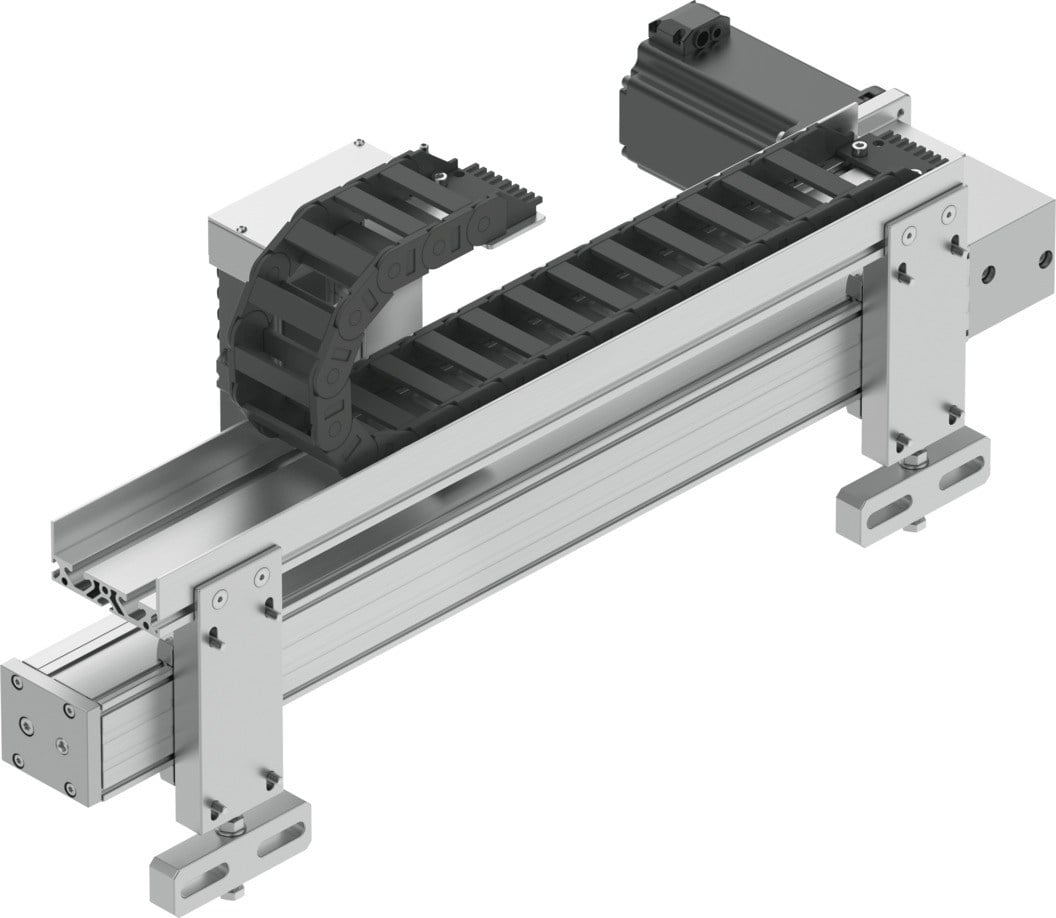

Festo 8122265 YXCL-2-B 2D Lineer Gantry Kartezyen Robot
Festo 8122265 YXCL-2-B, iki boyutlu hareket gerektiren endüstriyel otomasyon ve handling uygulamaları için tasarlanmış 2D lineer gantry Kartezyen robot sistemidir. Festo YXCL ailesi, farklı eksen modüllerinin bir araya getirilmesiyle oluşturulan modüler hareket sistemleri sunar.
YXCL-2-B modeli yatay montaj için tasarlanmıştır. Elektrikli ve pnömatik tahrik modülleriyle yapılandırılabilen sistem; parça taşıma, besleme, yükleme, pick & place ve otomatik handling uygulamalarında kullanılabilir.
Festo YXCL-2-B Özellikleri
- Ürün numarası: 8122265
- Model: YXCL-2-B
- Ürün tipi: 2D Lineer Gantry
- Robot tipi: Kartezyen robot / lineer gantry sistemi
- Hareket alanı: 2D
- Montaj konumu: Yatay
- Tahrik sistemi: Elektrikli ve pnömatik tahrik modülleri
- Maksimum çalışma stroku Y: 1200 mm
- Maksimum çalışma stroku Z: 200 mm
- Maksimum taşıma kapasitesi: Seçilen dinamik performansa bağlıdır
- Devreye girme süresi: %100
- Montaj yüzeyi gerekli düzgünlüğü: 0.1 mm/m
- LABS uygunluğu: VDMA24364 Zone III
- Koruma sınıfı: IP40
- Bakım aralığı: 2500 km
- RoHS: Uyumlu
YXCL-2-B 2D Lineer Gantry Yapısı
Festo YXCL sistemleri, iki boyutlu hareket oluşturmak amacıyla birden fazla eksen modülünün bir araya getirilmesiyle oluşturulur. YXCL-2-B, kompakt ve orta ölçekli çalışma alanlarında iki eksenli hareket gerektiren otomasyon uygulamaları için yapılandırılabilir.
Sistemin Y modülü elektrikli lineer eksenlerle, Z modülü ise uygulamaya göre elektrikli veya pnömatik mini kızaklarla oluşturulabilir. Böylece hareket sistemi uygulamanın hız, strok, yük ve dinamik performans gereksinimlerine göre seçilebilir.
Çalışma Stroku
Festo 8122265 YXCL-2-B için maksimum çalışma stroku Y ekseninde 1200 mm ve Z ekseninde 200 mm olarak belirtilmiştir. Maksimum taşıma kapasitesi seçilen dinamik performansa bağlıdır.
Bu hareket alanı; otomatik parça taşıma, besleme, yükleme ve iki eksenli handling görevlerinde kompakt ve yapılandırılabilir bir çözüm sağlar.
Eksen ve Tahrik Seçenekleri
Festo'nun resmi lineer gantry dokümanında YXCL-2-B için farklı Y ve Z ekseni kombinasyonları belirtilmektedir. Y ekseninde ELGC-TB-80 ve ELGC-BS-80 seçenekleri; Z ekseninde ise DGST-16/20 pnömatik ve EGSC-60 elektrikli mini kızak seçenekleri kullanılabilir.
- Y ekseni: ELGC-TB-80
- Y ekseni: ELGC-BS-80
- Z ekseni pnömatik: DGST-16 / DGST-20
- Z ekseni elektrikli: EGSC-60
- Tahrik seçenekleri: Elektrikli ve pnömatik
Teknik Özellikler
- Ürün numarası: 8122265
- Model: YXCL-2-B
- Maksimum Y stroku: 1200 mm
- Maksimum Z stroku: 200 mm
- Montaj: Yatay
- Montaj yüzeyi düzgünlüğü: 0.1 mm/m
- Devreye girme süresi: %100
- LABS uygunluğu: VDMA24364 Zone III
- Koruma sınıfı: IP40
- Depolama sıcaklığı: -20 °C ile +60 °C
- Ortam sıcaklığı: +5 °C ile +45 °C
- Bağıl nem: %0 - %90
- Bakım aralığı: 2500 km
- RoHS: Uyumlu
- Adaptör plaka malzemesi: Eloksallı alüminyum
- Montaj braketi malzemesi: Alüminyum ve yüksek alaşımlı paslanmaz çelik
- Enerji zinciri malzemesi: PA takviyeli
Kullanım Alanları
- Endüstriyel otomasyon
- 2D Kartezyen robot uygulamaları
- Parça taşıma ve handling
- Pick & place uygulamaları
- Parça besleme
- Makine besleme
- Otomatik yükleme ve boşaltma
- Montaj uygulamaları
- Üretim hattı otomasyonu
- İki eksenli kompakt hareket uygulamaları
Festo Handling Guide Online
Festo Handling Guide Online, uygulama verilerine göre uygun handling sisteminin yapılandırılmasına yardımcı olur. Yük, eksen tahrik sistemi, yük merkez mesafesi, çalışma stroku ve referans çevrimi gibi bilgiler kullanılarak uygun sistem seçenekleri belirlenebilir.
Yapılandırma sonucunda CAD modeli, seçilen sistemin datasheet'i, fiyat bilgileri ve konfigürasyona özel servo sürücü parametreleri gibi bilgiler elde edilebilir. Bu yaklaşım, YXCL-2-B gibi modüler Kartezyen robotların uygulamaya uygun şekilde oluşturulmasını kolaylaştırır.
GTİP Bilgileri
GTİP: 8479.50.00.00.00
Barkod Bilgileri
Barkod / EAN: 8122265
Festo 8122265 YXCL-2-B Endüstriyel Otomasyon
Festo 8122265 YXCL-2-B, iki boyutlu hareket, parça taşıma ve otomatik handling gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiş lineer gantry Kartezyen robot sistemidir. Elektrikli ve pnömatik tahrik seçenekleri sayesinde farklı otomasyon görevlerine uyarlanabilir.
