Festo 8122832 NEBV-HPG2-PN-0.3-N-LE2 Bağlantı Kablosu

Festo 8122832 NEBV-HPG2-PN-0.3-N-LE2, saha cihazları ile kontrol ekipmanları arasında elektriksel bağlantı sağlamak amacıyla kullanılan 0.3 metre uzunluğunda bir bağlantı kablosudur. Ürün, Festo otomasyon ve pnömatik sistemlerinde uygun bileşenler arasındaki bağlantıların gerçekleştirilmesine yönelik olarak tasarlanmıştır.

Festo 8122832 bağlantı kablosu; 0-24 V DC çalışma gerilimi, 2 kutuplu bağlantı yapısı, HP bağlantı şeması ve Push-Pull kilitlemeli bağlantı özelliği ile kompakt otomasyon uygulamalarında kullanılabilir.

Festo 8122832 Bağlantı Kablosu

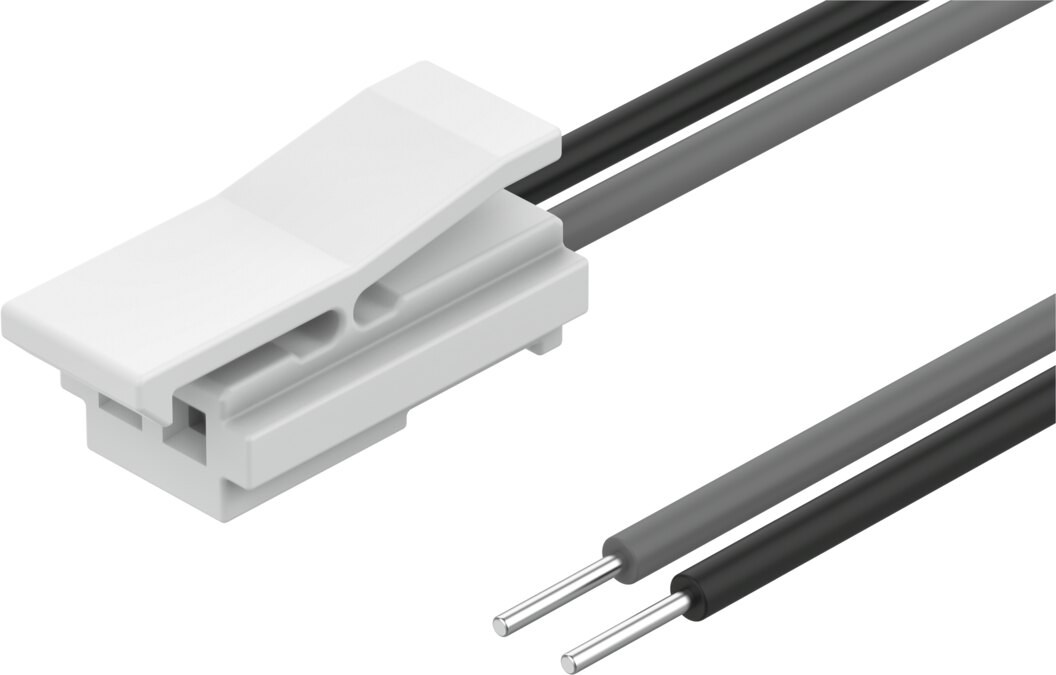

NEBV-HPG2-PN-0.3-N-LE2, saha cihazı tarafında soketli kablo bağlantısına ve kontrol tarafında iki adet tek damarlı açık uçlu bağlantıya sahiptir. Saha cihazı tarafındaki köşeli bağlantı yapısı, düz kablo çıkışı ve Push-Pull kilitleme mekanizması ile güvenli bir bağlantı oluşturulmasına yardımcı olur.

0.3 Metre Kablo Uzunluğu

Festo 8122832, 0.3 metre kablo uzunluğuna sahiptir. Kısa mesafeli bağlantıların gerekli olduğu makine ve otomasyon uygulamalarında kullanılabilir. Kablo çapı 0.96 mm olup sabit kablo döşemesinde minimum bükülme yarıçapı 11 mm'dir.

HP Bağlantı Şeması

Ürünün saha cihazı tarafındaki bağlantısı HP bağlantı şemasına sahiptir. Saha cihazı tarafında 2 kutup bulunur ve iki kutup da kullanılır. Kontrol tarafında ise 2 adet tek damarlı açık uçlu bağlantı bulunur.

Push-Pull Kilitlemeli Bağlantı

Festo 8122832'nin saha cihazı tarafındaki bağlantısı, istenmeyen çekmeye karşı kilitleme mekanizmasına sahip Push-Pull bağlantı yapısı kullanır. Bu yapı, bağlantının uygun şekilde sabitlenmesine yardımcı olur.

Elektriksel Özellikler

Festo 8122832 bağlantı kablosunun DC çalışma gerilimi 0-24 V aralığındadır. Ürün blendajsızdır ve Festo teknik dokümanında yalnızca harici güç azaltımı ile çalıştırılması gerektiği belirtilmektedir.

Festo 8122832 Teknik Özellikleri

• Marka: Festo
• Ürün numarası: 8122832
• Ürün tipi: NEBV-HPG2-PN-0.3-N-LE2
• Ürün türü: Bağlantı kablosu
• Maksimum valf bobini sayısı: 1
• Kablo tanımı: Levha tutucusuz
• Montaj konumu: Herhangi bir
• Ürün ağırlığı: 2 g
• Kablo uzunluğu: 0.3 m
• Saha cihazı tarafı işlevi: Anahtarlama çıkışı
• Saha cihazı tarafı tasarımı: Köşeli
• Saha cihazı tarafı bağlantısı: Soketli kablo
• Kablo çıkışı: Düz
• Bağlantı şeması: HP
• Saha cihazı tarafı kutup/damar sayısı: 2
• Kullanılan kutup/damar sayısı: 2
• Montaj türü: İstenmeyen çekmeyi önlemek için kilitlemeli Push-Pull
• Kontrol tarafı işlevi: Güç kaynağı
• Kontrol tarafı bağlantısı: 2 x tekli damar
• Kontrol tarafı bağlantı teknolojisi: Açık uç
• Kontrol tarafı kutup/damar sayısı: 2
• Kullanılan damar sayısı: 2
• Çalışma gerilimi: 0-24 V DC
• Blendaj: Yok
• Çalıştırma notu: Yalnızca harici güç azaltımı ile işletin
• Kablo özelliği: Statik uygulamalar için
• Sabit kablo döşemesinde bükülme yarıçapı: 11 mm
• Kablo çapı: 0.96 mm
• Koruma türü: IP40
• Ortam sıcaklığı: 0 °C...50 °C
• Depolama sıcaklığı: -20 °C...70 °C
• LABS uygunluğu: VDMA24364 Zone III
• Malzeme uygunluğu: RoHS uyumlu
• Korozyon direnci sınıfı: KBK 0

Festo 8122832 Kullanım Alanları

Festo 8122832 bağlantı kablosu; endüstriyel otomasyon, pnömatik sistemler, makine otomasyonu ve saha cihazlarının elektriksel bağlantılarında kullanılabilir.

• Endüstriyel otomasyon
• Pnömatik otomasyon sistemleri
• Makine otomasyonu
• Kontrol sistemleri
• Valf ve saha cihazı bağlantıları
• Festo otomasyon bileşenleri
• Üretim ve montaj makineleri
• Kompakt elektriksel bağlantılar

Festo 8122832 Endustrio.com'da

Festo 8122832 NEBV-HPG2-PN-0.3-N-LE2 bağlantı kablosu; 0.3 metre uzunluğu, 0-24 V DC çalışma gerilimi, HP bağlantı şeması ve Push-Pull kilitlemeli bağlantı yapısıyla Festo otomasyon uygulamalarındaki bağlantı ihtiyaçları için değerlendirilebilir.

Festo bağlantı kabloları ve endüstriyel otomasyon ürünlerini Endustrio.com üzerinden inceleyebilirsiniz.
