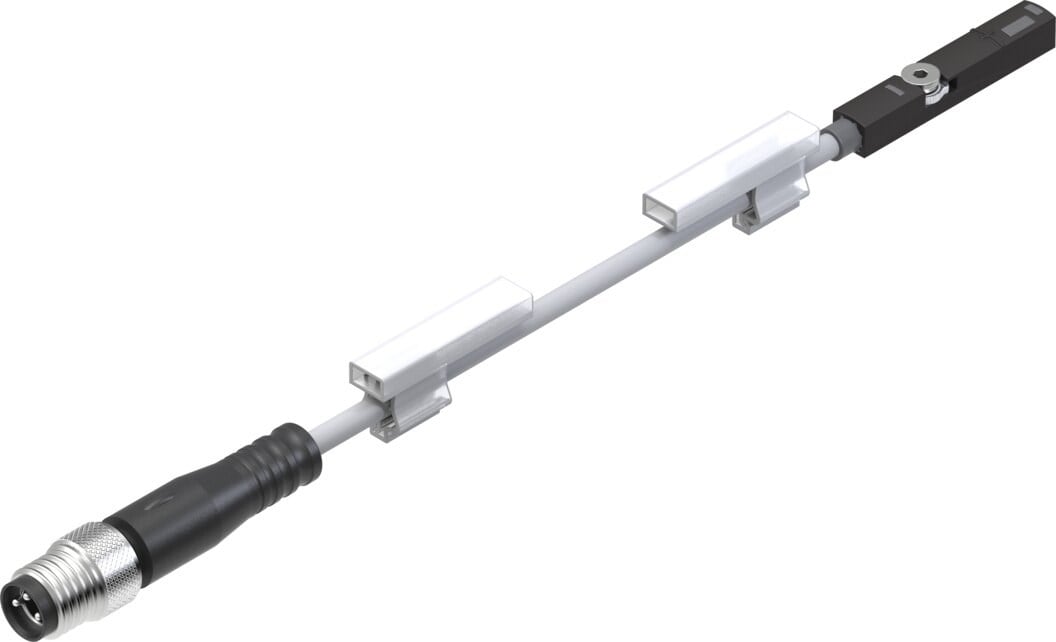

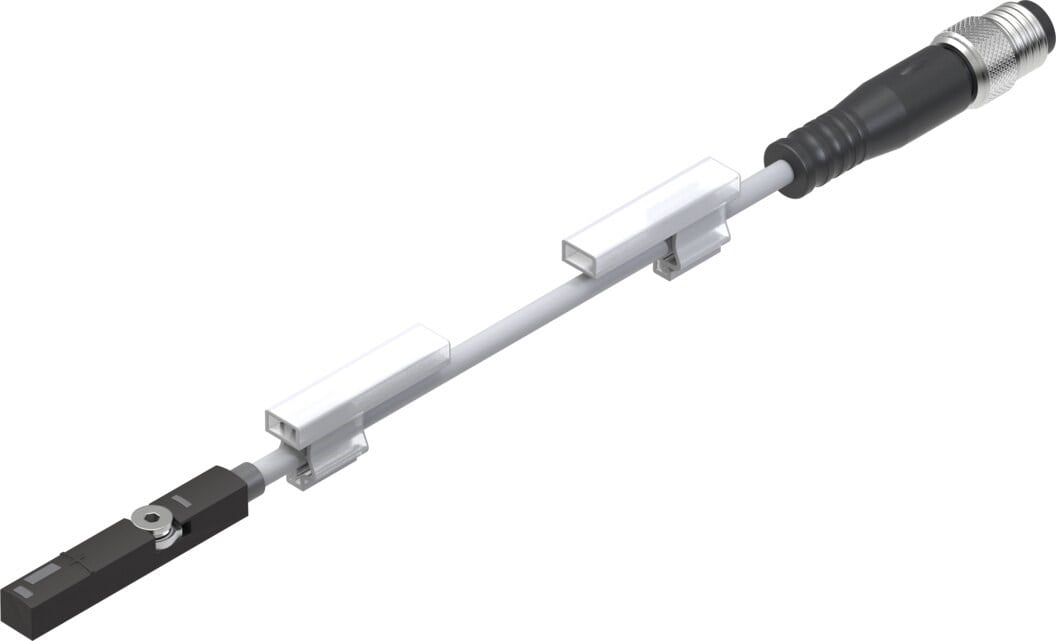

Festo 8138000 SME-8M-DS-24V-K-0,3-M8D Yaklaşım Sensörü Silindir Sensörü
Festo SME-8M Serisi Manyetik Reed Silindir Sensörü
Festo SME-8M-DS-24V-K-0,3-M8D, T-slotlu pnömatik silindirlerde piston konumunu algılamak için kullanılan manyetik Reed tip yaklaşım sensörüdür. Ürün, Festo tarafından 543861 ürün numarasıyla tanımlanmaktadır ve 0,3 m kablo ile M8x1 A kodlu bağlantıya sahiptir. :
Sensör, silindir pistonundaki mıknatısın manyetik alanını algılayarak piston konumunu elektriksel sinyale dönüştürür. Normalde açık kontaklı, bipolar 3 telli çıkış yapısı sayesinde otomasyon ve kontrol sistemlerinde kullanılabilir.
Festo SME-8M-DS-24V-K-0,3-M8D Teknik Özellikleri
- Marka: Festo
- Ürün Kodu: 8138000
- Festo Ürün Numarası: 543861
- Model: SME-8M-DS-24V-K-0,3-M8D
- Ürün Tipi: Yaklaşım sensörü / silindir sensörü
- Ölçüm Prensibi: Manyetik Reed
- Çıkış: Bipolar, kontak tabanlı
- Anahtarlama Elemanı: Normalde açık kontak
- Nominal Çalışma Gerilimi: 24 V
- Çalışma Gerilimi: 5-30 V AC/DC
- Maksimum Çıkış Akımı: 500 mA
- Maksimum Anahtarlama Gücü: 10 VA AC / 10 W DC
- Kablo Uzunluğu: 0,3 m
- Bağlantı: M8x1, 3 pin, A kodlu
- Kablo Tipi: Standart, enerji zincirlerine uygun
- Gövde Malzemesi: Yüksek alaşımlı paslanmaz çelik
- Özel Özellik: Yağa dayanıklı
- Koruma Sınıfı: IP65 / IP68
- Çalışma Sıcaklığı: -40°C ile +70°C
- Hareketli Kablo ile Çalışma Sıcaklığı: -5°C ile +70°C
- LED Göstergesi: Sarı anahtarlama durum göstergesi
- Montaj: Üstten slot içine takılabilir, vidalı sabitleme
T-Slotlu Silindirlerde Kullanım
SME-8M-DS-24V-K-0,3-M8D, özellikle T-slotlu pnömatik silindirlerde kullanılmak üzere tasarlanmıştır. Sensör üst taraftan silindir slotuna yerleştirilebilir ve silindir profilinin dışına taşmayacak şekilde monte edilebilir.
Bu yapı, sensörün silindir üzerinde kompakt şekilde konumlandırılmasına yardımcı olur. Festo teknik verilerine göre sensör, T-slotlu silindirlerde kullanım için uygun olup vidalı sabitleme yöntemiyle monte edilir.
Manyetik Reed Sensör Teknolojisi
Sensörün ölçüm prensibi manyetik Reed teknolojisine dayanır. Piston içerisindeki mıknatıs sensörün algılama alanına geldiğinde Reed kontağı anahtarlanır ve piston konumu kontrol sistemine aktarılır.
Normalde açık kontak yapısı, pistonun belirlenen konuma ulaşmasının PLC veya başka bir kontrol ekipmanı tarafından algılanmasına olanak sağlar. Maksimum çıkış akımı 500 mA, maksimum anahtarlama kapasitesi ise 10 W DC ve 10 VA AC olarak belirtilmiştir.
M8 Bağlantı ve 0,3 m Kablo
Festo SME-8M-DS-24V-K-0,3-M8D, 0,3 m kablo ve 3 pinli M8x1 A kodlu soket bağlantısına sahiptir. M8 bağlantı yapısı sensörün otomasyon sistemlerindeki uygun bağlantı kablolarıyla kullanılmasını sağlar.
Yağa Dayanıklı ve IP65 / IP68 Korumalı Yapı
Sensörün yağa dayanıklı olması, pnömatik otomasyon sistemlerinde bulunan yağ ve benzeri endüstriyel çalışma koşullarına karşı kullanım avantajı sağlar. Festo teknik dokümanında koruma sınıfı IP65 ve IP68 olarak belirtilmektedir.
Festo 8138000 Kullanım Alanları
- T-slotlu pnömatik silindirler
- Silindir piston konum algılama
- Strok sonu algılama
- Pnömatik otomasyon sistemleri
- PLC kontrollü makineler
- Endüstriyel otomasyon
- Robotik ve montaj sistemleri
- Enerji zincirli hareketli uygulamalar
- Makine ve proses otomasyonu
Festo 8138000 SME-8M-DS-24V-K-0,3-M8D Satın Al
Festo 8138000 SME-8M-DS-24V-K-0,3-M8D, T-slotlu pnömatik silindirlerde piston konumunu algılayan, manyetik Reed prensibine sahip, 24 V nominal çalışma gerilimli silindir sensörüdür. 5-30 V AC/DC çalışma aralığı, 0,3 m kablosu, 3 pinli M8 bağlantısı, LED göstergesi ve IP65/IP68 korumasıyla endüstriyel otomasyon uygulamalarında kullanılabilir.
