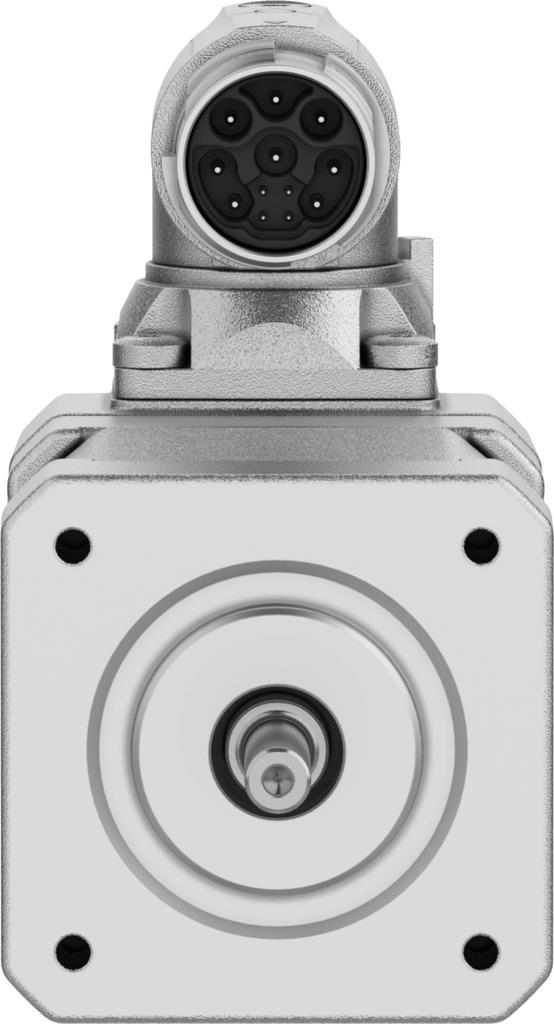

Festo 8156169 Step motor EMMT-ST-42-L-RM (8156169)

Teknik veriler

• Ortam sıcaklığı-15 °C ... 40 °C
• Ortam sıcaklığına ilişkin not-%2/°C değer kaybıyla 80°C'ye kadar
• Maks. kurulum yüksekliği4000 m
• Maks. kurulum yüksekliği hakkında not1.000 m'den itibaren sadece 100 m'de -1,0% değer kaybı ile
• Depolama sıcaklığı-20 °C ... 70 °C
• Bağıl nem% 0 - 90 yoğuşmayan
• Karşılık geldiği normIEC 60034
• EN 60034-1'e göre termal sınıfB
• Maks. sargı sıcaklığı130 °C
• EN 60034-1'e göre boyutlandırma sınıfıS1
• Sıcaklık denetimiBiSS-C üzerinden motor sıcaklığını ölçün
• EN 60034-7'ye göre motor tasarımıIM B5 IM V1 IM V3
• Montaj konumuherhangi bir
• Koruma türüIP40
• Koruma türüne ilişkin notRadyal mil sızdırmazlık halkasız motor mili için IP40 IP65 için motor gövdesi dahil bağlantı teknolojisi
• Arayüz kodu motor Out42A
• Elektrik bağlantısı 1, bağlantı türüHibrit soket
• Elektrik bağlantısı 1, bağlantı teknolojisiM17x0,75
• Elektrik bağlantısı 1, kutup/damar sayısı12
• Elektrik bağlantısı 1, bağlantı şeması00997532
• Malzeme hakkında notRoHS uyumlu
• Korozyon direnci sınıfı KBK0 - korozyona maruziyet yok
• LABS uygunluğuVDMA24364 Zone III
• Osilasyon direnciFN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
• Şok direnciFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
• RuhsatRCM işareti c UL us - Tanınan (OL)
• CE işareti (bkz. Uygunluk Beyanı)AB EMC direktifine göre AB RoHS direktifine göre
• UKCA işareti (bkz. Uygunluk Beyanı)EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
• Sertifikayi düzenleyen kuruluşUL E342973
• Nominal çalışma gerilimi DC48 V
• Kutup çifti sayısı50
• Durdurma momenti motor0.63 Nm
• Nominal tork0.54 Nm
• Pik tork0.63 Nm
• Nominal devir1000 1/dak
• Maks. devir3200 1/dak
• Maks. mekanik devir9000 1/dak
• Tam adımda adım açısı1.8 drc
• Adım açısı toleransı±% 5
• Nominal güç motor56 W
• Sürekli duruş akımı3.7 A
• Motor nominal akımı3.4 A
• Tepe akımı4 A
• Motor sabiti0.162 Nm/A
• Gerilim sabiti faz10.6 mVdak
• Faz sargı direnci0.6 Ohm
• Tek faz başına sargı endüktans fazı (zincirlenmemiş)0.8 mH
• Sargı uzunlamasına endüktansı Ld (faz)1.45 mH
• Sargı enine endüktansı Lq (faz)0.8 mH
• Elektriksel zaman sabiti1.3 ms
• Termal zaman sabiti16 dak
• Isıl direnç2 K/W
• Ölçüm flanşı200 x 200 x 15 mm, çelik
• Toplam tahrik çıkış atalet momenti0.084 kgcm²
• Ürün ağırlığı560 g
• İzin verilen eksenel mil yükü10 N
• İzin verilen radyal mil yükü28 N
• Rotor konumu vericisiÇok dönüşlü mutlak enkoder
• Rotor konumu vericisi üretici adıKCD-BC33B-1617-JP4F-GRQ-009
• Rotor konum vericisi mutlak algılanabilir devirler65536
• Rotor konumu vericisi arayüzüBiSS-C
• Rotor konumu vericisi ölçüm prensibiManyetik
• Rotor konumu vericisi çalışma gerilimi DC5 V
• Rotor konumu vericisi çalışma gerilimi aralığı DC4.5 V ... 5.5 V
• Devir başına rotor konumu vericisi sinüs/kosinüs periyotları2
• Devir başına rotor konumu vericisi konum değerleri131072
• Rotor konumu vericisi çözünürlüğü17 bit
• Rotor konumu vericisi açı ölçümü sistem hassasiyeti-310 arcsec ... 310 arcsec
• MTTF, kısmi bileşen20 yıl, rotor enkoderi
