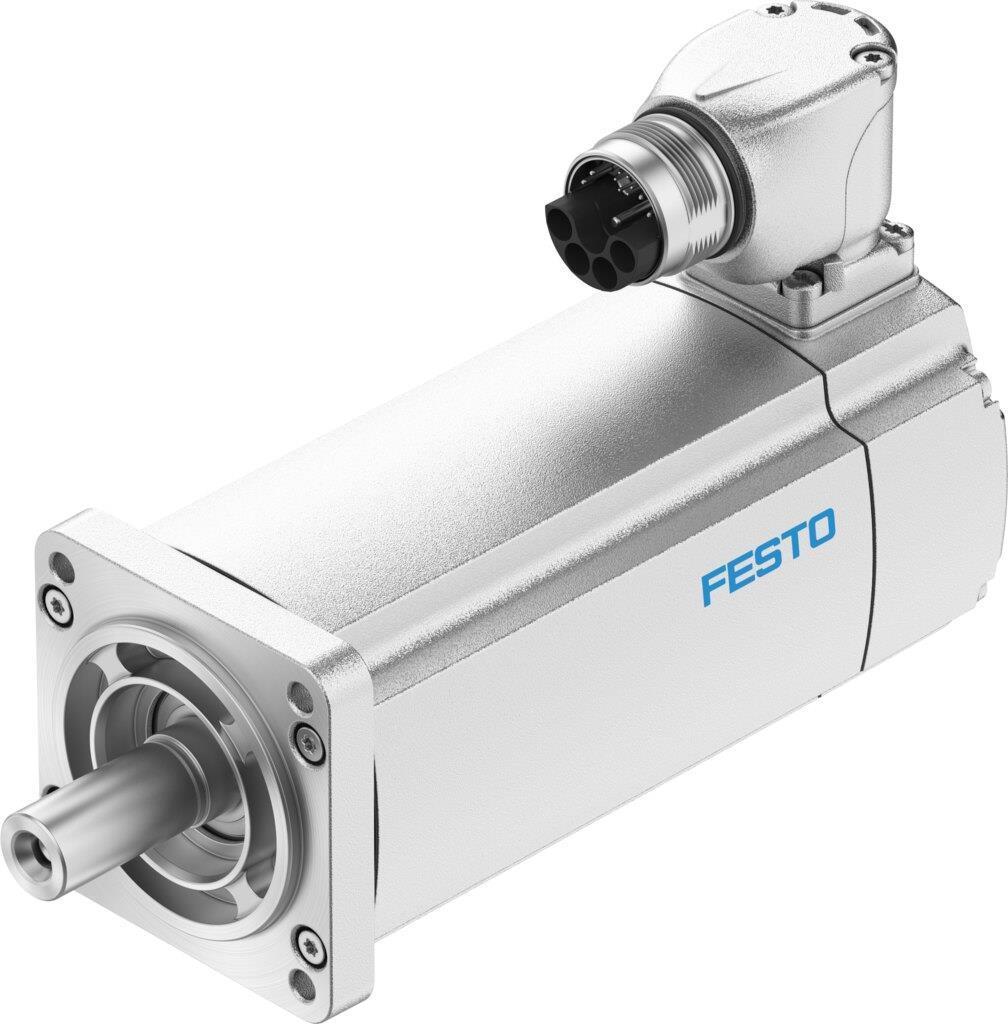

Festo 8160637 Servo motor EMMT-AS-60-M-HS-RMYB (8160637)

Teknik veriler



• Ortam sıcaklığı-40 °C ... 40 °C
• Ortam sıcaklığına ilişkin notsantigrat derece başına -1,5% değer kaybıyla 80 °C'ye kadar
• Maks. kurulum yüksekliği4000 m
• Maks. kurulum yüksekliği hakkında not1.000 m'den itibaren sadece 100 m'de -1,0% değer kaybı ile
• Depolama sıcaklığı-40 °C ... 70 °C
• Bağıl nem% 0 - 90
• Karşılık geldiği normIEC 60034
• EN 60034-1'e göre termal sınıfF
• Maks. sargı sıcaklığı155 °C
• EN 60034-1'e göre boyutlandırma sınıfıS1
• Sıcaklık denetimiEnDat 2.2 üzerinden dijital motor sıcaklığı iletimi
• EN 60034-7'ye göre motor tasarımıIM B5 IM V1 IM V3
• Montaj konumuherhangi bir
• Koruma türüIP40
• Koruma türüne ilişkin notRadyal mil sızdırmazlık halkasız motor mili için IP40 Radyal mil sızdırmazlık halkalı motor mili için IP65 IP67 için motor gövdesi dahil bağlantı teknolojisi
• DIN SPEC 42955'e göre eş merkezlilik, eş eksenlilik, eksenel salgıN
• Dengeleme kalitesiG 2,5
• Kalma torkuTepe sıkma torkunun <%1,0'ı
• Nominal koşullar altında yatakların kullanım ömrü20000 sa
• Arayüz kodu motor Out60P
• Elektrik bağlantısı 1, bağlantı türüHibrit soket
• Elektrik bağlantısı 1, bağlantı teknolojisiM23x1
• Elektrik bağlantısı 1, kutup/damar sayısı15
• Elektrik bağlantısı 1, bağlantı şeması00995913
• Kirlenme derecesi2
• Malzeme hakkında notRoHS uyumlu
• Korozyon direnci sınıfı KBK0 - korozyona maruziyet yok
• LABS uygunluğuVDMA24364 Zone III
• Osilasyon direnciFN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
• Şok direnciFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
• RuhsatRCM işareti TÜV c UL us - Tanınan (OL)
• CE işareti (bkz. Uygunluk Beyanı)AB EMC direktifine göre AB düşük gerilim yönergesine göre AB RoHS direktifine göre
• UKCA işareti (bkz. Uygunluk Beyanı)EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre elektrikli ekipman için Birleşik Krallık düzenlemelerine göre
• Sertifikayi düzenleyen kuruluşTÜV 968/INS 464.00/24 UL E342973
• Nominal çalışma gerilimi DC680 V
• Sargı anahtarlama tipiİç yıldız
• Kutup çifti sayısı5
• Duruş torku1.15 Nm
• Nominal tork1 Nm
• Pik tork3.4 Nm
• Nominal devir3000 1/dak
• Maks. devir14200 1/dak
• Maks. mekanik devir16000 1/dak
• Açısal ivmelenme≤100000 rad/sn²
• Nominal güç motor310 W
• Sürekli duruş akımı2.5 A
• Motor nominal akımı2.2 A
• Tepe akımı11 A
• Motor sabiti0.45 Nm/A
• Duruş torku sabiti0.53 Nm/A
• Gerilim sabiti faz-faz32 mVdak
• Fazdan faza sargı direnci4.85 Ohm
• Sargı endüktansı faz-faz20 mH
• Sargı uzunlamasına endüktansı Ld (faz)8 mH
• Sargı enine endüktansı Lq (faz)10 mH
• Elektriksel zaman sabiti2.7 ms
• Termal zaman sabiti42 dak
• Isıl direnç1.3 K/W
• Ölçüm flanşı250 x 250 x 15 mm, çelik
• Toplam tahrik çıkış atalet momenti0.373 kgcm²
• Ürün ağırlığı1850 g
• İzin verilen eksenel mil yükü70 N
• İzin verilen radyal mil yükü350 N
• Rotor konumu vericisiÇok dönüşlü mutlak emniyet enkoderi
• Rotor konumu vericisi üretici adıEQI 1131
• Rotor konum vericisi mutlak algılanabilir devirler4096
• Rotor konumu vericisi arayüzüEnDat 22
• Rotor konumu vericisi ölçüm prensibiendüktif
• Rotor konumu vericisi çalışma gerilimi DC5 V
• Rotor konumu vericisi çalışma gerilimi aralığı DC3.6 V ... 14 V
• Devir başına rotor konumu vericisi konum değerleri524288
• Rotor konumu vericisi çözünürlüğü19 bit
• Rotor konumu vericisi açı ölçümü sistem hassasiyeti-120 arcsec ... 120 arcsec
• Fren tutma torku2.5 Nm
• Çalışma gerilimi DC fren24 V
• Fren akım tüketimi0.46 A
• Fren güç tüketimi11 W
• Fren bobin direnci52.4 Ohm
• Fren bobin endüktansı700 mH
• Fren ayırma süresi≤35 ms
• Fren kapanma süresi10 ms
• DC fren tepki gecikmesi≤2 ms
• Maks. boşta çalışma devri fren10000 1/dak
• Frenleme işlemi başına maks. sürtünme işi5600 j
• Saat başına acil durdurma sayısı1
• Toplanma sürtünme işi Fren615 kJ
• Fren kütle atalet momenti0.074 kgcm²
• Durdurma fren anahtarlama çevrimleri10 milyon boşta çalıştırma (sürtünme olmadan!)
• Emniyet cihazıEmniyet yapı parçası
• Maksimum SILGüvenlik bütünlük seviyesi 3 bkz. Kullanıcı belgeleri
• SIL2'ye kadar güvenlik alt fonksiyonlarıTek turlu pozisyon verilerinin güvenilir şekilde alınması ve iletilmesi
• SIL3'e kadar güvenlik alt fonksiyonlarıTek turlu pozisyon verilerinin güvenilir şekilde alınması ve iletilmesi, sadece servo sürücü kontrolünde ek yazılım işlevi ile
• Maksimum PL ve kategoriPerformans Seviyesi e, Kategori 3 bkz. Kullanıcı belgeleri
• Emniyet alt fonksiyonu, PL d'ye kadar, Kat. 3Tek turlu pozisyon verilerinin güvenilir şekilde alınması ve iletilmesi
• Emniyet alt fonksiyonu, PL e'ye kadar, Kat. 3Tek turlu pozisyon verilerinin güvenilir şekilde alınması ve iletilmesi, sadece servo sürücü kontrolünde ek yazılım işlevi ile
• PFHd, kısmi bileşen15 x 10E-9, enkoder
• Hizmet ömrü Tm, kısmi bileşen20 yıl, rotor konum enkoderi
