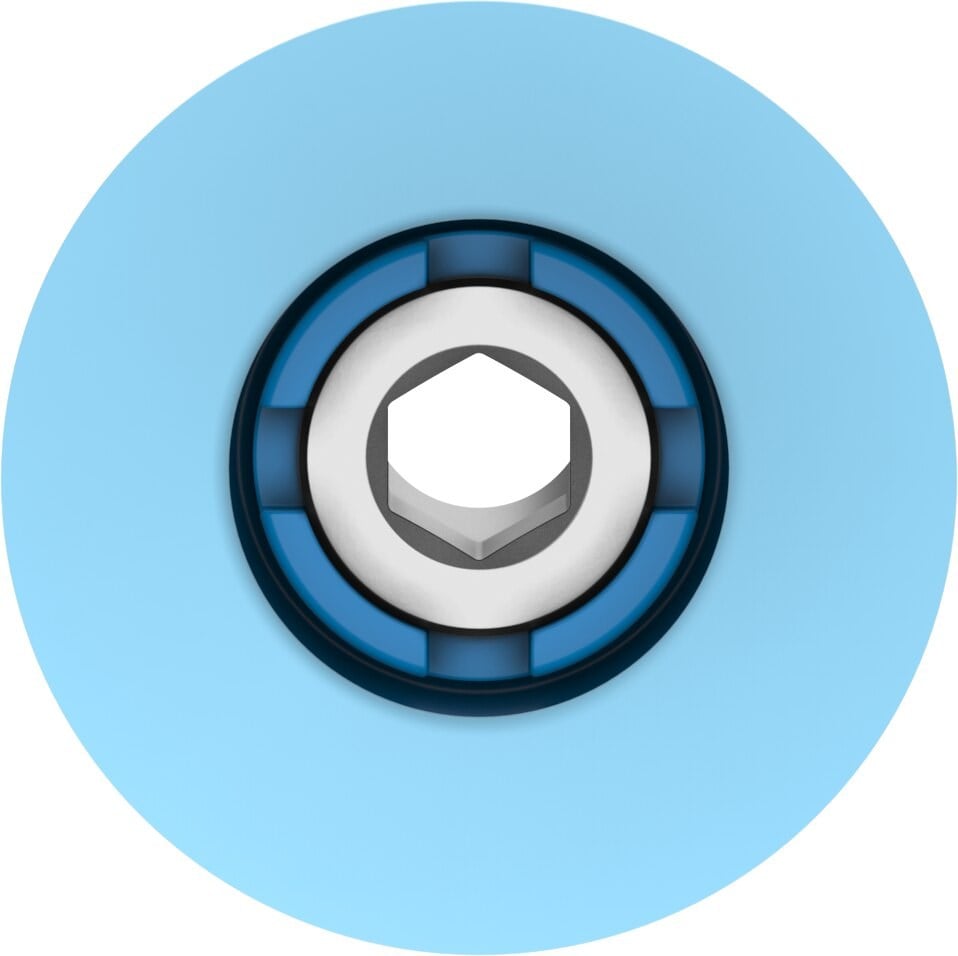

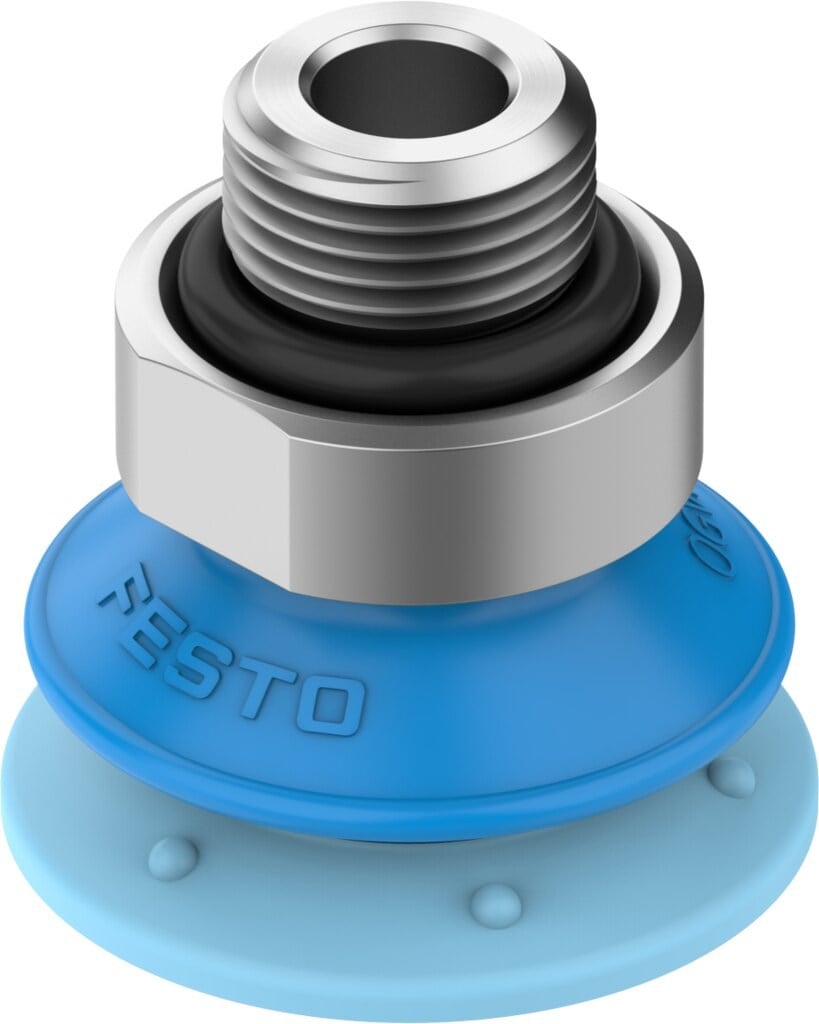

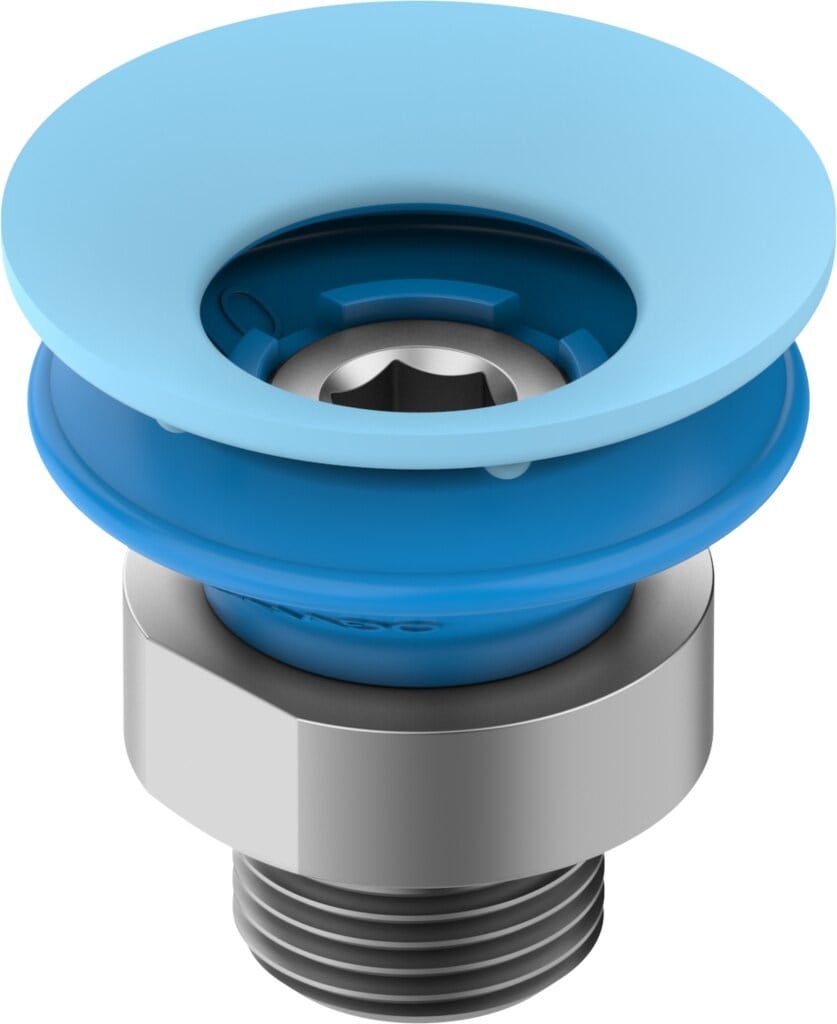

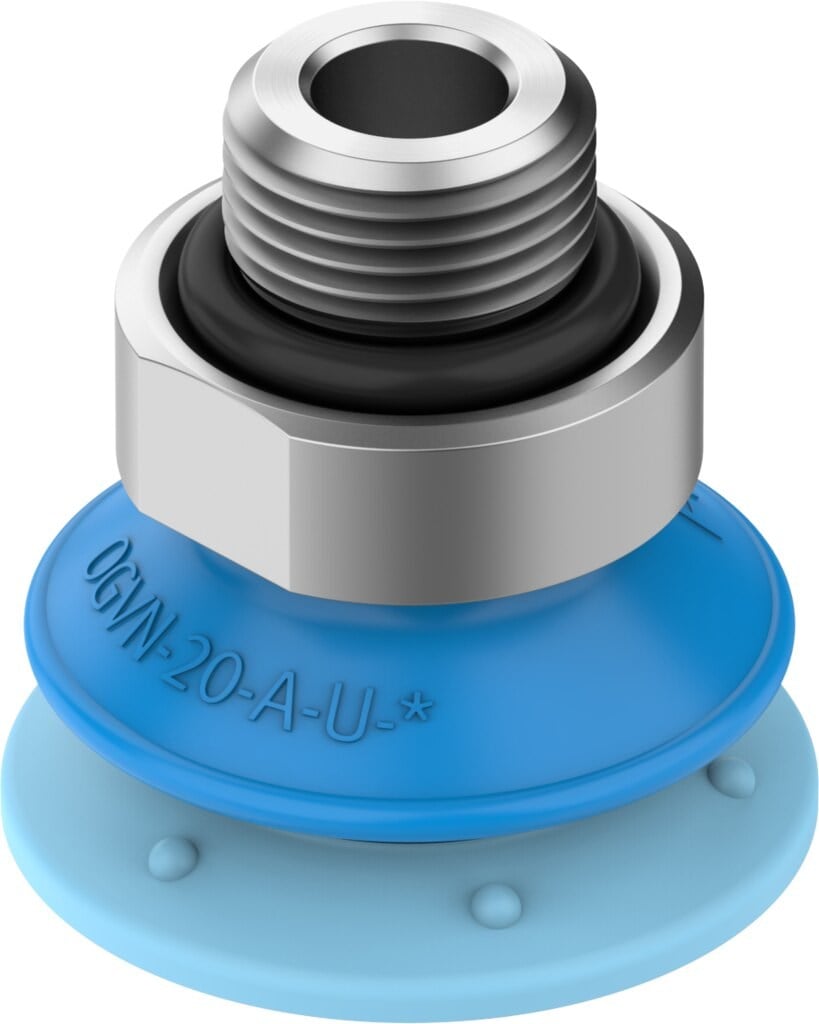

Festo 8204816 OGVN-20-A-U-G18 Vakum Pedi

Festo 8204816 OGVN-20-A-U-G18, vakumlu taşıma ve otomasyon sistemlerinde iş parçalarının güvenli şekilde tutulması için kullanılan vakum pedidir. 20 mm çapındaki yuvarlak ve 1.5 körüklü tasarımı, farklı yüzey geometrilerine sahip parçaların vakumla tutulmasına yardımcı olur.

Ürün, 4.6 mm vantuz yükseklik kompanzasyonu ile vakum pedi ile iş parçası arasındaki küçük yükseklik farklılıklarının dengelenmesine katkı sağlar. Üst bağlantı konumuna sahip olan ürün, vakum bağlantısı üzerinden monte edilir ve G1/8 vakum bağlantısı kullanır.

Festo 8204816 Teknik Özellikleri

Festo OGVN-20-A-U-G18 Vakum Pedi

OGVN-20-A-U-G18, kompakt boyutları ve 1.5 körüklü yuvarlak yapısı sayesinde otomatik parça taşıma ve vakumlu tutma sistemlerinde kullanılabilen bir vakum pedidir. 20 mm çap ve 4.6 mm yükseklik kompanzasyonu, küçük ve orta boyutlu parçaların tutulmasında avantaj sağlar.

PUR malzemeden üretilen vakum pedi, vakum bağlantısı üzerinden monte edilir. G1/8 bağlantı, uygun vakum ekipmanlarıyla bağlantı kurulmasını sağlar.

4.6 mm Yükseklik Kompanzasyonu

Festo 8204816'nın önemli özelliklerinden biri 4.6 mm vantuz yükseklik kompanzasyonudur. Bu özellik, iş parçası yüzeyindeki küçük yükseklik farklılıklarının vakum tutma sistemi tarafından dengelenmesine yardımcı olur.

Bu yapı, özellikle yüzey seviyelerinin tamamen aynı olmadığı otomatik taşıma, robotik tutma ve pick & place uygulamalarında fayda sağlayabilir.

G1/8 Vakum Bağlantısı

Festo OGVN-20-A-U-G18, G1/8 vakum bağlantısına sahiptir. Bağlantı üst tarafta bulunur ve montaj vakum bağlantısı üzerinden gerçekleştirilir.

Sistem kurulumu sırasında vakum bağlantısının kullanılan hortum, bağlantı elemanları ve vakum jeneratörü ile uyumlu olması gerekir.

Çalışma Basıncı ve Tutma Kuvveti

Festo 8204816 için çalışma basıncı -0.95...0 bar, nominal çalışma basıncı ise -0.7 bar olarak belirtilmiştir. Nominal çalışma basıncında tutma kuvveti 14.5 N değerindedir.

Ürün 10...45 °C ortam sıcaklığı aralığında kullanılabilir. İşletim ortamı, ISO 8573-1:2010 [7:-:-] esaslarına uygun atmosferik havadır.

Festo 8204816 Kullanım Alanları

• Vakumlu taşıma sistemleri
• Robotik vakum sistemleri
• Pick & Place uygulamaları
• Otomatik parça taşıma
• Endüstriyel otomasyon
• Vakumlu tutma sistemleri
• Robotik tutucular
• Montaj otomasyonu
• Parça besleme sistemleri
• Üretim ve montaj hatları
• Li-ion batarya üretim uygulamaları

Malzeme ve Uygunluk

Festo OGVN-20-A-U-G18 vakum pedinin vantuz malzemesi PUR olarak belirtilmiştir. Vidalı muylu dövme alüminyum alaşımdan üretilmiştir. Ürün RoHS uyumludur ve KBK 2 korozyon direnci sınıfına sahiptir.

Ürün, VDMA24364 Zone III LABS uygunluğu ve azaltılmış Cu/Zn/Ni değerlerine sahip üretim süreçleri için F1a Li-ion batarya üretim uygunluğu sunar.

Festo 8204816 Seçim Kriterleri

Vakum pedi seçiminde çap, körük yapısı, yükseklik kompanzasyonu, vakum bağlantısı, çalışma basıncı, tutma kuvveti, sıcaklık aralığı ve malzeme değerleri dikkate alınmalıdır.

Festo 8204816 için 20 mm vantuz çapı, 4.6 mm yükseklik kompanzasyonu, G1/8 vakum bağlantısı, -0.95...0 bar çalışma basıncı ve PUR vantuz malzemesi temel seçim kriterleridir.

Teknik Bilgiler

Marka: Festo
Ürün Numarası: 8204816
Model: OGVN-20-A-U-G18
Ürün Tipi: Vakum Pedi
Vantuz Çapı: 20 mm
Nominal Genişlik: 4 mm
Yükseklik Kompanzasyonu: 4.6 mm
Vantuz Hacmi: 1.04 cm³
Vantuz Biçimi: Yuvarlak, 1.5 körüklü
Çalışma Basıncı: -0.95...0 bar
Nominal Çalışma Basıncı: -0.7 bar
Tutma Kuvveti: 14.5 N
Vakum Bağlantısı: G1/8
Ortam Sıcaklığı: 10...45 °C
Vantuz Malzemesi: PUR
Ağırlık: 4.1 g
Renk: Mavi / Açık Mavi
KBK: 2
LABS: VDMA24364 Zone III
Li-ion Batarya Üretimi: F1a
RoHS: Uyumlu

Endustrio.com Festo 8204816

Endustrio.com üzerinden Festo 8204816 OGVN-20-A-U-G18 vakum pedini inceleyebilir, teknik özelliklerini değerlendirebilir ve vakumlu taşıma sisteminiz için uygunluğunu kontrol edebilirsiniz.
