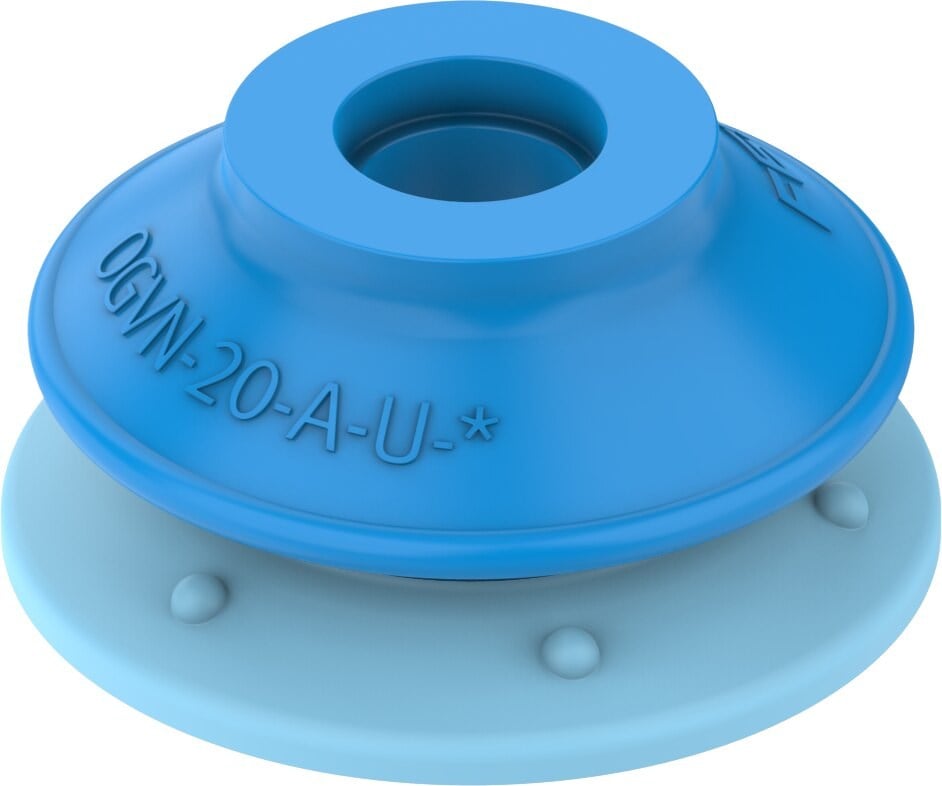

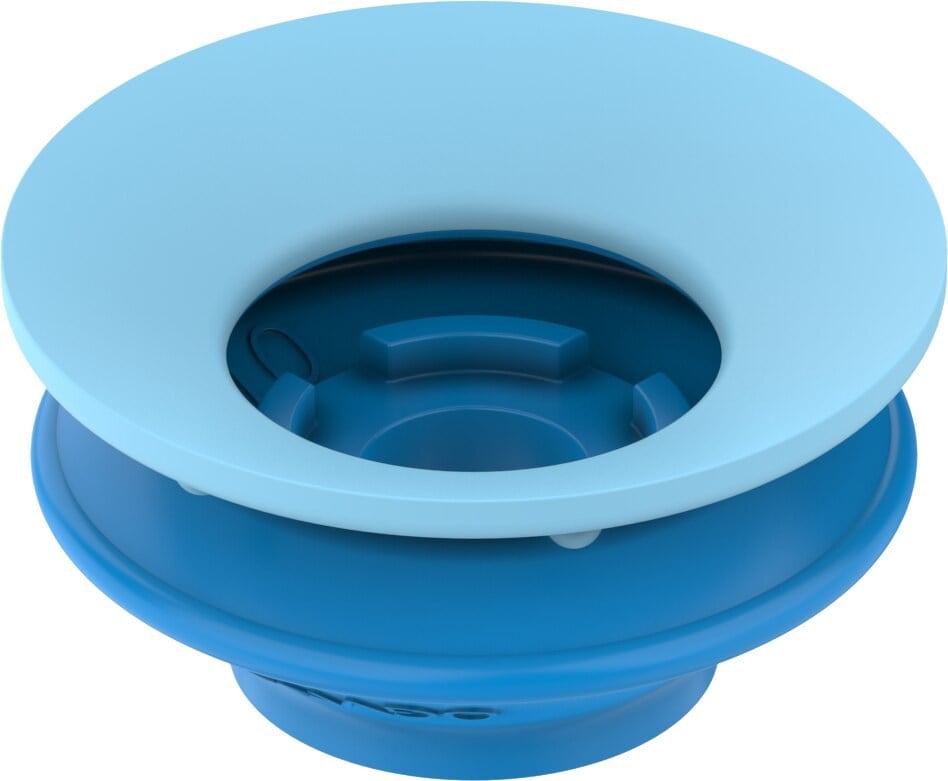

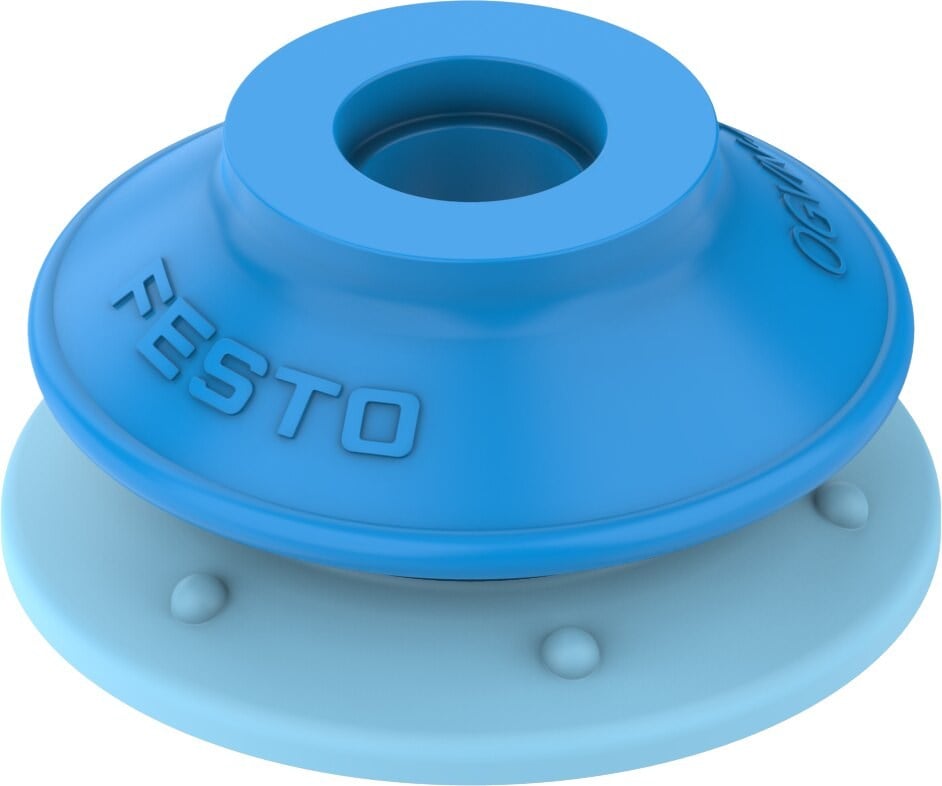

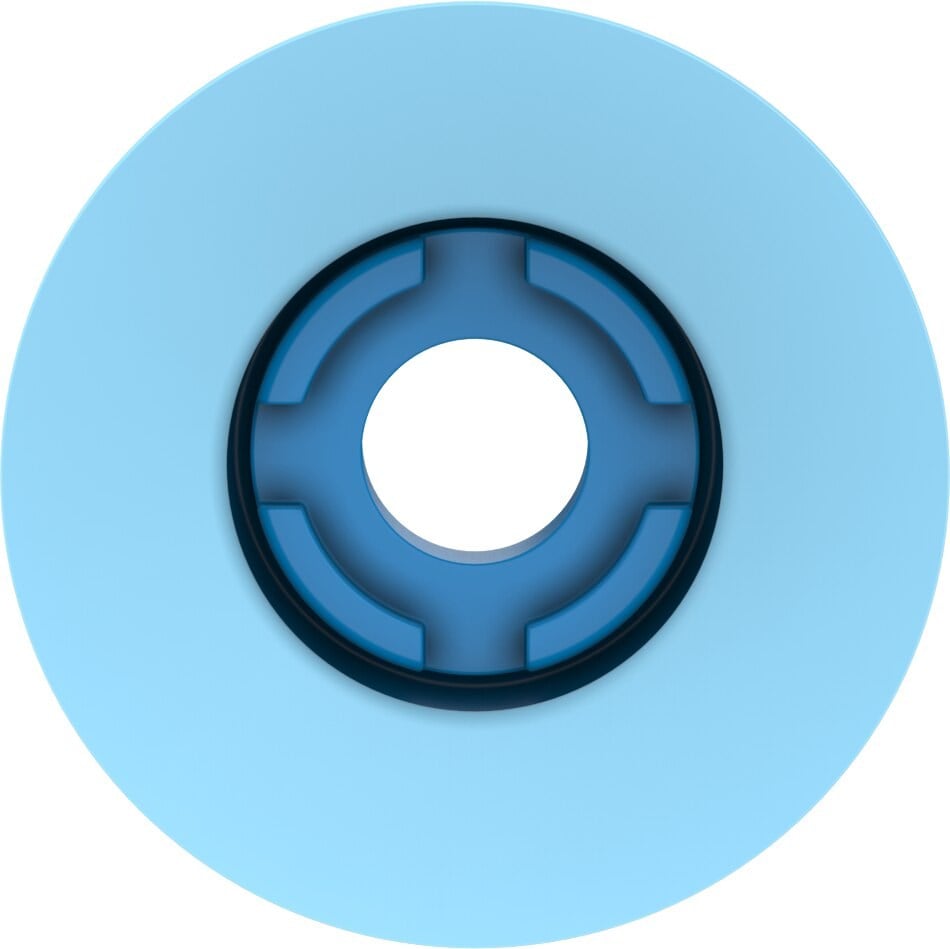

Festo 8204817 OGVN-20-A-U Vakum Pedi

Festo 8204817 OGVN-20-A-U, vakumlu taşıma ve otomasyon sistemlerinde kullanılan vakum pedidir. 20 mm çapındaki yuvarlak 1.5 körüklü yapısı sayesinde farklı yüzeylere sahip iş parçalarının vakumla tutulması ve taşınması için kullanılabilir.

Ürün, 4.6 mm vantuz yükseklik kompanzasyonu sağlayarak vakum pedi ile iş parçası arasındaki küçük yükseklik farklılıklarının dengelenmesine yardımcı olur. Bağlantı konumu üst taraftadır ve montaj vakum bağlantısı üzerinden gerçekleştirilir.

Festo 8204817 Teknik Özellikleri

Festo OGVN-20-A-U Vakum Pedi

OGVN-20-A-U, küçük ve orta boyutlu iş parçalarının vakumla tutulmasına yönelik kompakt bir vakum pedidir. 20 mm çap ve 1.5 körüklü yuvarlak yapı, otomasyon sistemlerinde farklı yüzey geometrilerine uyum sağlamaya yardımcı olur.

PUR malzemeden üretilen vakum pedi, hafif yapısı sayesinde robotik tutucular, otomatik taşıma sistemleri ve pick & place uygulamalarında değerlendirilebilir.

4.6 mm Yükseklik Kompanzasyonu

Festo 8204817'nin önemli özelliklerinden biri 4.6 mm vantuz yükseklik kompanzasyonudur. Bu özellik, iş parçasının yüzeyindeki küçük yükseklik farklılıklarının vakum tutma sisteminde dengelenmesine yardımcı olur.

Yükseklik kompanzasyonu özellikle yüzey seviyelerinin tamamen aynı olmadığı otomatik taşıma ve robotik vakum uygulamalarında avantaj sağlar.

1.5 Körüklü Vakum Pedi Tasarımı

Festo OGVN-20-A-U, yuvarlak 1.5 körüklü vakum pedi tasarımına sahiptir. Körüklü yapı, vakum pedi ile iş parçası arasındaki temasın çalışma koşullarına uyarlanmasına yardımcı olur.

20 mm çapındaki kompakt tasarım, sınırlı montaj alanına sahip vakumlu tutma sistemlerinde kullanılmasını kolaylaştırabilir.

Çalışma Basıncı ve Sıcaklık Aralığı

Festo 8204817 için çalışma basıncı -0.95...0 bar, nominal çalışma basıncı ise -0.7 bar olarak belirtilmiştir. Ürün 10...45 °C ortam sıcaklığı aralığında kullanılabilir.

İşletim ortamı, ISO 8573-1:2010 [7:-:-] esaslarına uygun atmosferik havadır.

Festo 8204817 Kullanım Alanları

• Vakumlu taşıma sistemleri
• Robotik vakum sistemleri
• Pick & Place uygulamaları
• Otomatik parça taşıma
• Endüstriyel otomasyon
• Vakumlu tutma sistemleri
• Montaj otomasyonu
• Parça besleme sistemleri
• Robotik tutucular
• Üretim ve montaj hatları
• Li-ion batarya üretim uygulamaları

Malzeme ve Uygunluk

Festo OGVN-20-A-U vakum pedinin malzemesi PUR olarak belirtilmiştir. Ürün RoHS uyumludur ve korozyon direnci sınıfı KBK 2'dir.

Festo teknik veri sayfasına göre ürün, VDMA24364 Zone III LABS uygunluğuna ve düşük Cu/Zn/Ni değerlerine sahip üretim için F1a Li-ion batarya üretim uygunluğuna sahiptir.

Festo 8204817 Seçim Kriterleri

Vakum pedi seçiminde çap, vantuz biçimi, yükseklik kompanzasyonu, çalışma basıncı, çalışma sıcaklığı, malzeme ve bağlantı yapısı dikkate alınmalıdır.

Festo 8204817 için 20 mm vantuz çapı, 4.6 mm yükseklik kompanzasyonu, -0.95...0 bar çalışma basıncı ve PUR vantuz malzemesi sistem tasarımındaki temel seçim kriterleridir.

Teknik Bilgiler

Marka: Festo
Ürün Numarası: 8204817
Model: OGVN-20-A-U
Ürün Tipi: Vakum Pedi
Vantuz Çapı: 20 mm
Yükseklik Kompanzasyonu: 4.6 mm
Vantuz Hacmi: 1.04 cm³
Vantuz Biçimi: Yuvarlak, 1.5 körüklü
Çalışma Basıncı: -0.95...0 bar
Nominal Çalışma Basıncı: -0.7 bar
Ortam Sıcaklığı: 10...45 °C
Vantuz Malzemesi: PUR
Ağırlık: 1.1 g
Montaj: Vakum bağlantısı üzerinden
KBK: 2
LABS: VDMA24364 Zone III
Li-ion Batarya Üretimi: F1a
RoHS: Uyumlu
