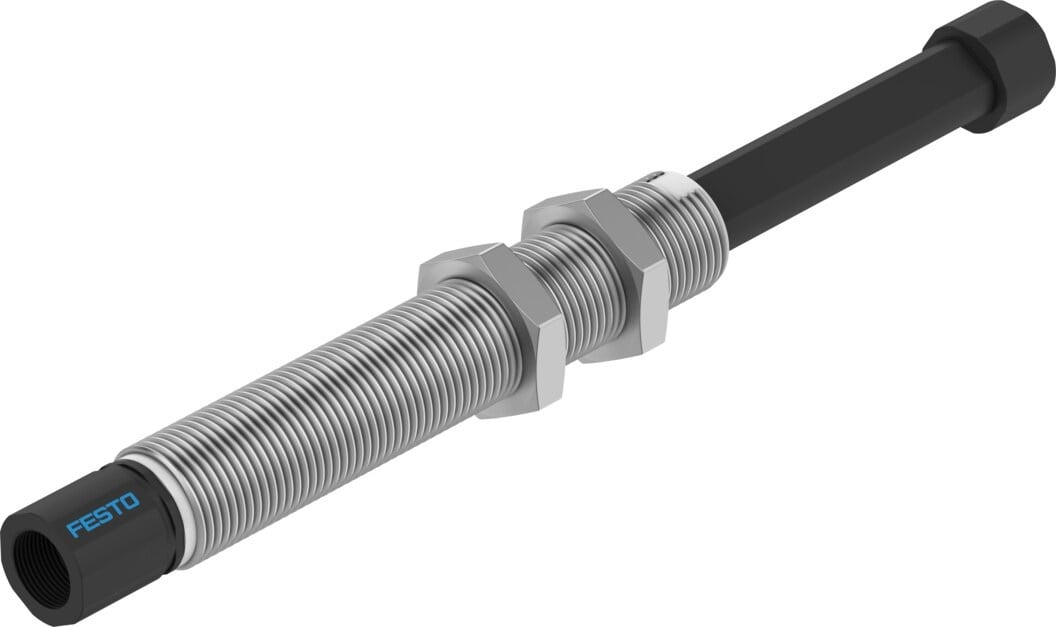

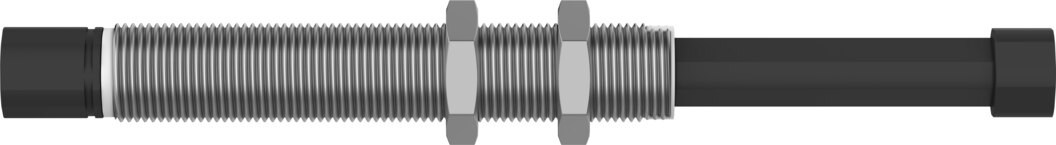

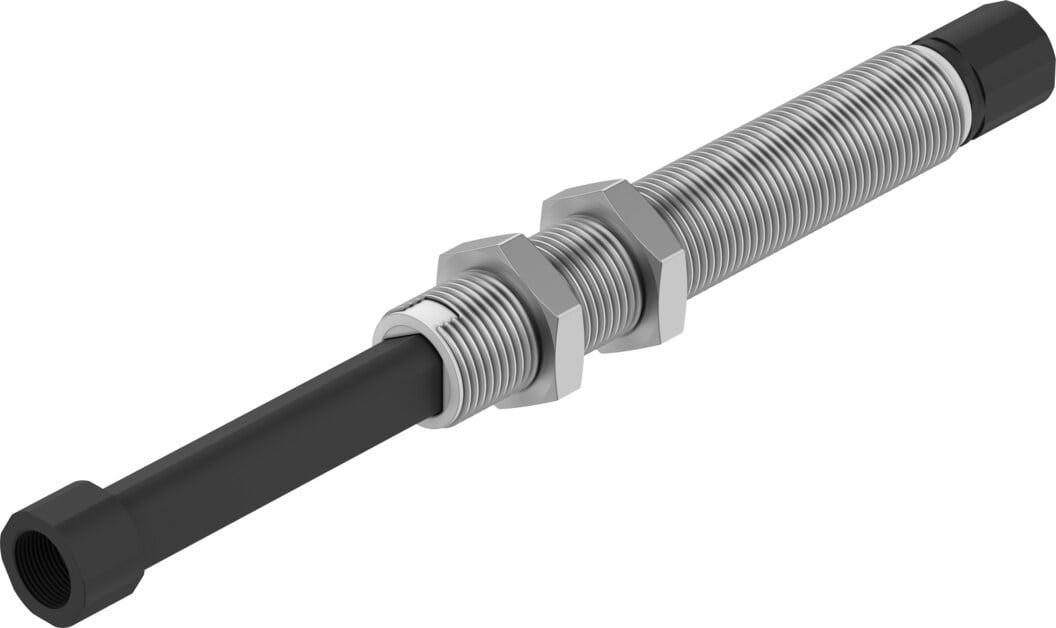

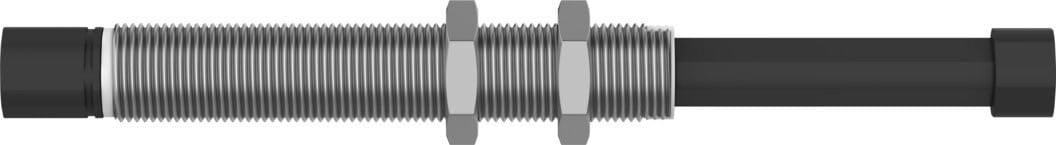

Festo 8210510 VAL-3/8-80-F1A Uzunluk Dengeleme Bağlantısı

Festo 8210510 VAL-3/8-80-F1A, vakumlu taşıma ve tutma sistemlerinde kullanılan uzunluk dengeleme bağlantısıdır. Ürün, vantuz tutucunun çalışma yüksekliğinde oluşabilecek farklılıkları 80 mm yükseklik kompanzasyonu ile dengelemeye yardımcı olur.

Üst tarafta vakum bağlantısı bulunan Festo VAL-3/8-80-F1A, M25x1.5 erkek diş üzerinden sisteme monte edilir. Vantuz sabitlemesi ve vakum bağlantısı için G3/8 dişi diş bağlantılar kullanılır. Bu yapı, vakumlu tutma sistemlerinin farklı mekanik çalışma koşullarına uyarlanmasına yardımcı olur.

Festo 8210510 Teknik Özellikleri

Festo VAL-3/8-80-F1A Uzunluk Dengeleme

Festo VAL-3/8-80-F1A, vakumlu tutma sistemlerinde vantuz tutucunun çalışma yüksekliğini dengelemek amacıyla kullanılan mekanik bir bağlantı elemanıdır. 80 mm yükseklik kompanzasyonu, farklı çalışma seviyeleri arasında oluşabilecek yükseklik farklarının telafi edilmesine yardımcı olur.

Yükseklik dengeleme özelliği sayesinde ürün; otomatik parça taşıma, robotik vakum sistemleri, pick & place uygulamaları ve farklı seviyelerde çalışan vakumlu tutma sistemlerinde değerlendirilebilir.

M25x1.5 Montaj Bağlantısı

Festo 8210510, sisteme M25x1.5 erkek diş üzerinden monte edilir. Vantuz sabitlemesi için G3/8 dişi diş bağlantı bulunur. Vakum portu da G3/8 dişi diş olarak tasarlanmıştır.

Montaj sırasında ürünün bağlantı ölçülerinin kullanılan vantuz, vakum hortumu ve diğer sistem bileşenleriyle uyumlu olması gerekir.

80 mm Yükseklik Kompanzasyonu

Ürünün öne çıkan özelliği 80 mm yükseklik kompanzasyonudur. Bu özellik, vakum tutucunun farklı çalışma yüksekliklerine uyarlanmasına yardımcı olur ve mekanik konum farklılıklarının dengelenmesini sağlar.

Özellikle çalışma yüzeylerinin aynı seviyede olmadığı otomasyon uygulamalarında uzunluk dengeleme bağlantısı, vantuzun iş parçasına uygun konumlandırılmasına katkı sağlar.

Festo 8210510 Kullanım Alanları

• Vakumlu taşıma sistemleri
• Vakumlu tutma uygulamaları
• Pick & Place sistemleri
• Robotik vakum sistemleri
• Endüstriyel otomasyon
• Otomatik parça taşıma sistemleri
• Vantuzlu tutma sistemleri
• Vakumlu kaldırma uygulamaları
• Üretim ve montaj hatları
• Li-ion batarya üretim uygulamaları

Çalışma Koşulları

Festo 8210510 için çalışma basıncı -0.95...8 bar, ortam sıcaklığı ise -10...60 °C olarak belirtilmiştir. Ürün, ISO 8573-1:2010 [7:-:-] standardına uygun basınçlı hava ile kullanılabilir.

Malzeme ve Uygunluk Özellikleri

Festo VAL-3/8-80-F1A'nın gövdesi alüminyum malzemeden üretilmiştir. Tutma braketi alüminyum, POM ve yüksek alaşımlı paslanmaz çelikten oluşur. Sızdırmazlık elemanı olarak NBR kullanılır.

Ürün KBK 2 korozyon direnci sınıfına sahiptir. F1a versiyonu, azaltılmış Cu/Zn/Ni değerlerine sahip Li-ion batarya üretim uygulamaları için uygundur. Ürün ayrıca RoHS uyumludur.

Festo 8210510 Seçim Kriterleri

Uzunluk dengeleme bağlantısı seçerken yükseklik kompanzasyonu, montaj dişi, vantuz bağlantısı, vakum bağlantısı, çalışma basıncı ve çalışma sıcaklığı değerleri dikkate alınmalıdır.

Festo 8210510 için 80 mm yükseklik kompanzasyonu, M25x1.5 erkek montaj dişi ve G3/8 dişi vantuz/vakum bağlantılarının sistemdeki diğer komponentlerle uyumlu olması gerekir.

Teknik Bilgiler

Marka: Festo
Ürün Numarası: 8210510
Model: VAL-3/8-80-F1A
Ürün Tipi: Uzunluk Dengeleme Bağlantısı
Yükseklik Kompanzasyonu: 80 mm
Çalışma Basıncı: -0.95...8 bar
Montaj: M25x1.5 erkek diş
Vantuz Bağlantısı: G3/8 dişi diş
Vakum Bağlantısı: G3/8 dişi diş
Ortam Sıcaklığı: -10...60 °C
Ağırlık: 275 g
Gövde: Alüminyum
Sızdırmazlık: NBR
RoHS: Uyumlu
LABS / VDMA: Festo teknik dokümanında belirtilen uygunluklar
KBK: 2
Li-ion Batarya Üretimi: F1a
