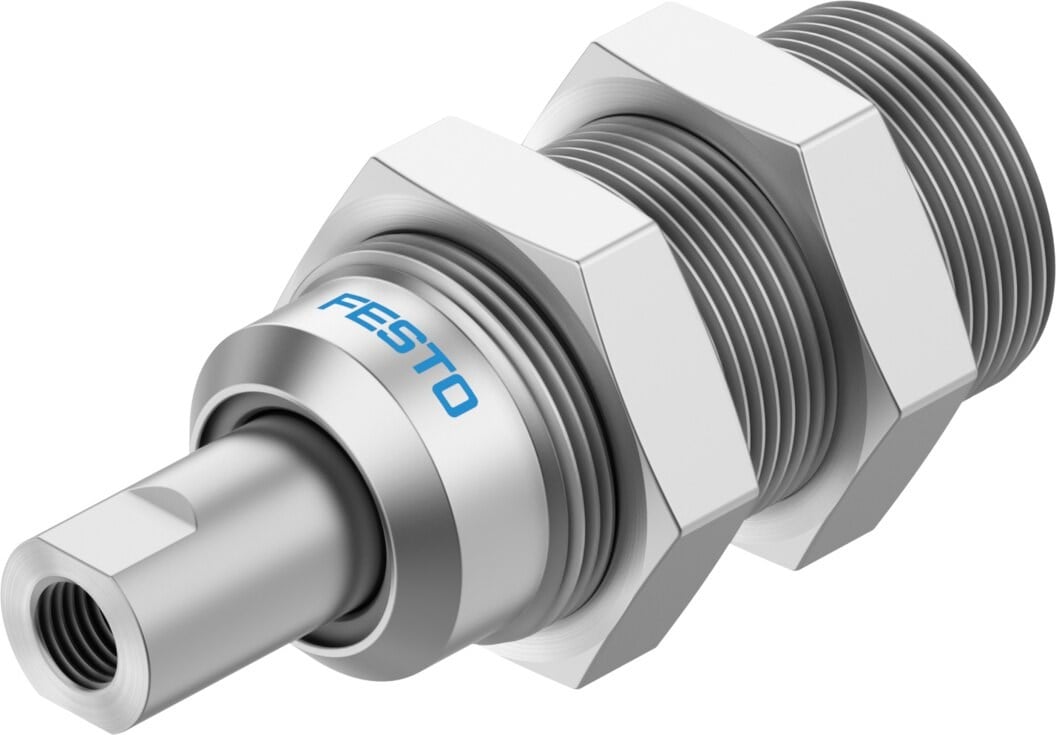

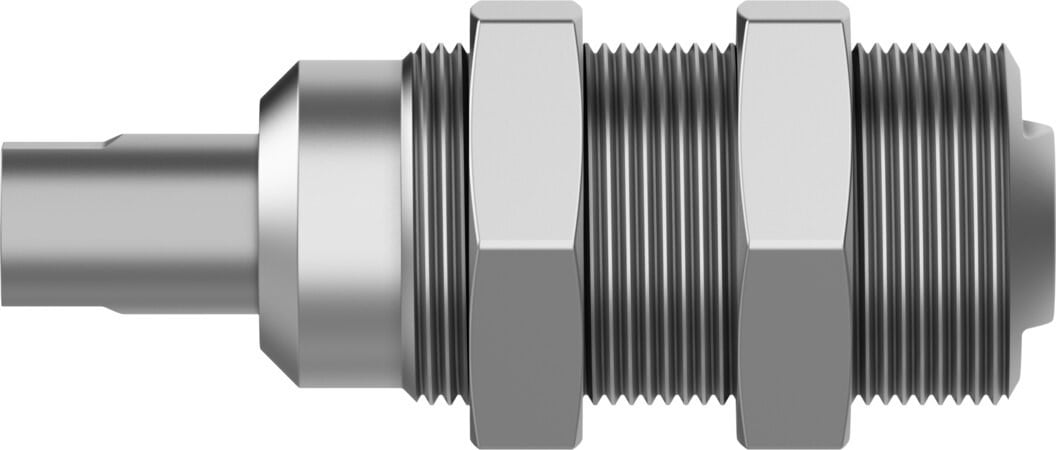

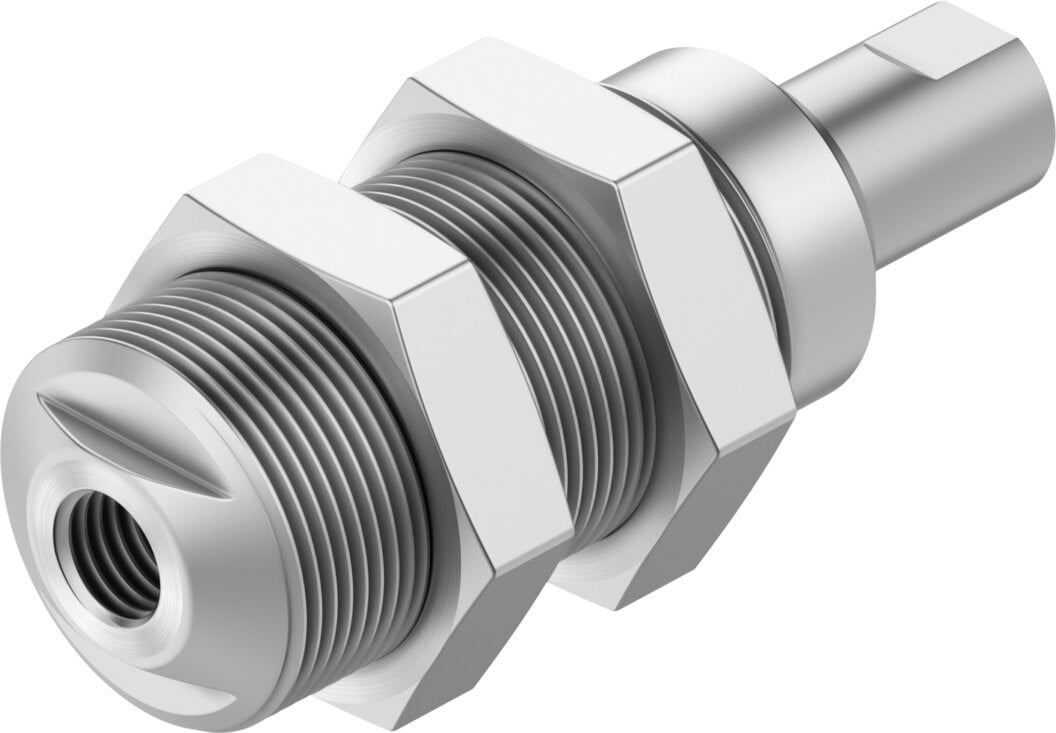

Festo 8214722 VAL-M5-5-F1A Uzunluk Dengeleme Bağlantısı

Festo 8214722 VAL-M5-5-F1A, vakumlu taşıma ve tutma sistemlerinde kullanılan uzunluk dengeleme bağlantısıdır. Ürün, vantuz tutucusunda 5 mm'lik yükseklik kompanzasyonu sağlayarak farklı yüzey seviyeleri veya çalışma koşullarındaki küçük yükseklik farklılıklarının dengelenmesine yardımcı olur.

Üst tarafta vakum bağlantısı bulunan Festo VAL-M5-5-F1A, M16x1 erkek diş üzerinden montaj yapılmasına ve vantuzun M5 dişi bağlantı ile sabitlenmesine olanak tanır. Vakum bağlantısı da M5 dişi diş olarak tasarlanmıştır.

Festo 8214722 Teknik Özellikleri

Festo VAL-M5-5-F1A Uzunluk Dengeleme

Festo VAL-M5-5-F1A, vakumlu taşıma ekipmanlarında vantuz ile iş parçası arasındaki konum farklılıklarının telafi edilmesine yardımcı olan kompanzasyon elemanıdır. 5 mm yükseklik kompanzasyonu sayesinde vakumlu tutma sistemlerinin mekanik yapısına esneklik kazandırır.

Özellikle otomasyon sistemlerinde farklı yüksekliklere sahip parçaların tutulması veya vantuzun çalışma yüzeyine uygun konumlandırılması gereken uygulamalarda değerlendirilebilir.

M16x1 Montaj Bağlantısı

Ürünün montaj yapısı M16x1 erkek diş şeklindedir. Bu bağlantı sayesinde uzunluk dengeleme elemanı uygun vakum tutucu veya mekanik sistem üzerine monte edilebilir.

Vantuzun bağlantısı ise M5 dişi diş üzerinden gerçekleştirilir. Vakum bağlantısı da M5 dişi diş olarak tasarlanmıştır.

Festo 8214722 Kullanım Alanları

• Vakumlu taşıma sistemleri
• Vakumlu tutma uygulamaları
• Pick & Place sistemleri
• Robotik vakum sistemleri
• Endüstriyel otomasyon
• Otomatik parça taşıma sistemleri
• Vantuzlu tutma sistemleri
• Vakumlu kaldırma uygulamaları
• Üretim ve montaj hatları
• Li-ion batarya üretim uygulamaları

Çalışma Koşulları

Festo 8214722 için çalışma basıncı -0.95...8 bar olarak belirtilmiştir. Ürün, ISO 8573-1:2010 [7:-:-] standardına uygun basınçlı hava ile kullanılabilir ve -10...60 °C ortam sıcaklığı aralığında çalışabilir.

Malzeme ve Dayanım Özellikleri

Festo VAL-M5-5-F1A'nın gövdesi alüminyum malzemeden üretilmiştir. Tutma braketi yapısında alüminyum, POM ve yüksek alaşımlı paslanmaz çelik kullanılmıştır. Sızdırmazlık elemanı NBR malzemeden oluşur.

Ürün KBK 2 orta derece korozyon yüküne uygun olarak belirtilmiş ve VDMA24364-B1/B2-L kapsamında LABS uygunluğuna sahiptir. Ayrıca düşük Cu/Zn/Ni değerleriyle Li-ion batarya üretimine yönelik F1a uygunluğu belirtilmiştir.

Festo 8214722 Seçim Kriterleri

Uzunluk dengeleme bağlantısı seçiminde öncelikle yükseklik kompanzasyonu, montaj dişi, vantuz bağlantısı, vakum bağlantısı, çalışma basıncı ve çalışma sıcaklığı değerleri kontrol edilmelidir.

Festo 8214722 için 5 mm yükseklik kompanzasyonu, M16x1 erkek montaj dişi ve M5 dişi vantuz/vakum bağlantıları sistemin diğer bileşenleriyle uyumlu olmalıdır.

Teknik Bilgiler

Marka: Festo
Ürün Numarası: 8214722
Model: VAL-M5-5-F1A
Ürün Tipi: Uzunluk Dengeleme Bağlantısı
Yükseklik Kompanzasyonu: 5 mm
Çalışma Basıncı: -0.95...8 bar
Montaj: M16x1 erkek diş
Vantuz Bağlantısı: M5 dişi diş
Vakum Bağlantısı: M5 dişi diş
Ortam Sıcaklığı: -10...60 °C
Ağırlık: 25 g
Gövde: Alüminyum
Sızdırmazlık: NBR
RoHS: Uyumlu
LABS: VDMA24364-B1/B2-L
KBK: 2
