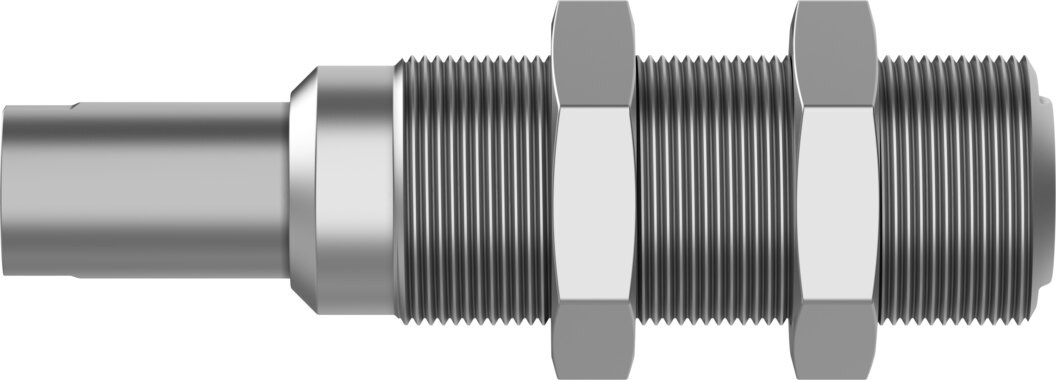

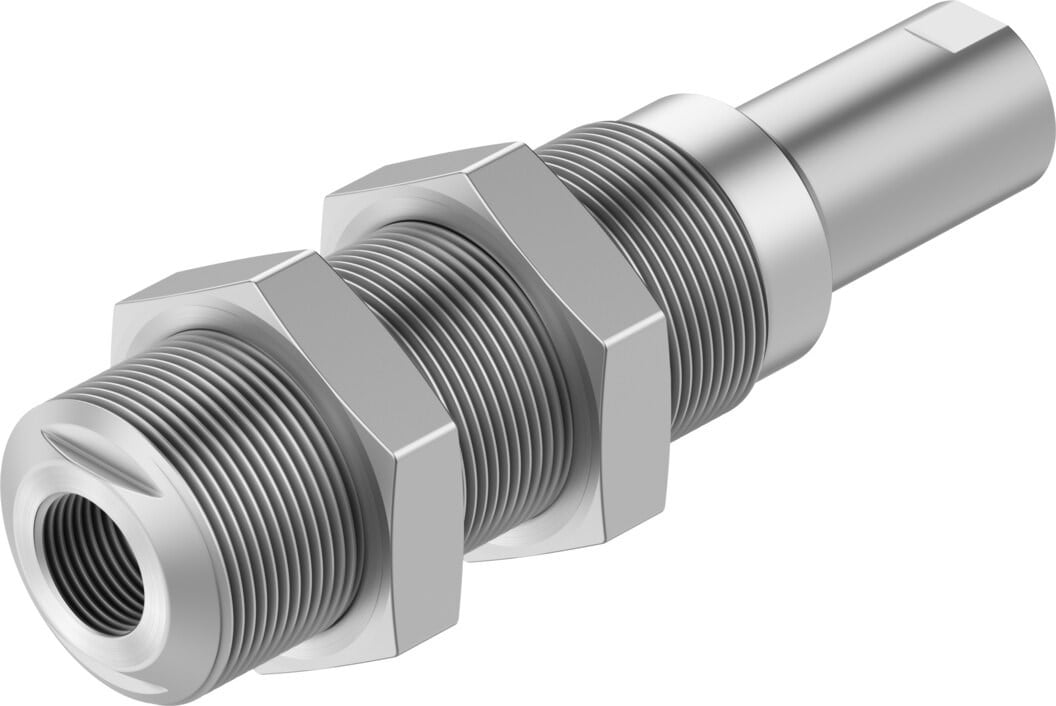

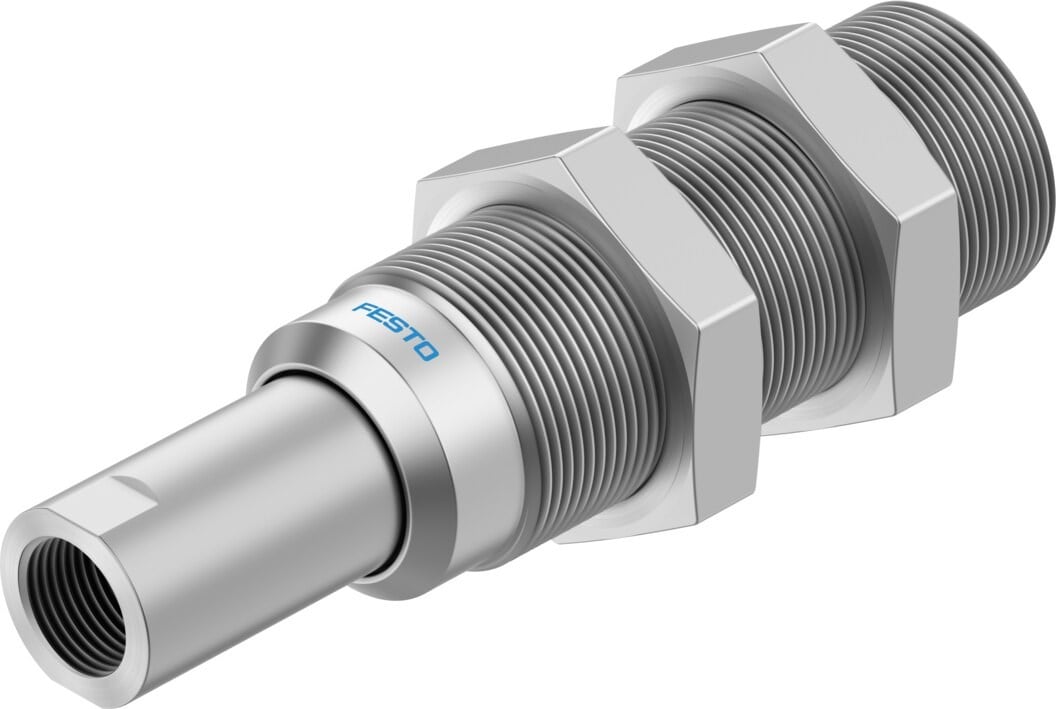

Festo 8214724 VAL-1/4-20-F1A Uzunluk Dengeleme Bağlantısı

Festo 8214724 VAL-1/4-20-F1A, vakumlu taşıma ve tutma sistemlerinde kullanılan bir uzunluk dengeleme bağlantısıdır. Ürün, vantuz tutucunun çalışma yüksekliğinde oluşabilecek farklılıkların 20 mm yükseklik kompanzasyonu ile dengelenmesine yardımcı olur.

Üst tarafta vakum bağlantısına sahip olan Festo VAL-1/4-20-F1A, M26x1.5 erkek diş üzerinden sisteme monte edilir. Vantuz sabitlemesi ve vakum bağlantısı için G1/4 dişi diş bağlantılar kullanılır.

Festo 8214724 Teknik Özellikleri

Festo VAL-1/4-20-F1A Uzunluk Dengeleme

Festo VAL-1/4-20-F1A, vakumlu tutma sistemlerinde vantuzun çalışma yüksekliğini dengelemek amacıyla kullanılan mekanik bir bağlantı elemanıdır. 20 mm yükseklik kompanzasyonu, farklı çalışma yüksekliklerinden kaynaklanan küçük konum farklılıklarının telafi edilmesine yardımcı olur.

Bu özellik, özellikle otomatik parça taşıma, robotik vakum sistemleri ve pick & place uygulamalarında vantuzun iş parçasına uygun şekilde konumlandırılması gereken sistemlerde değerlendirilebilir.

M26x1.5 Montaj Bağlantısı

Festo 8214724, sisteme M26x1.5 erkek diş üzerinden monte edilir. Vantuz sabitlemesi için G1/4 dişi diş bağlantı bulunur. Vakum portu da G1/4 dişi diş olarak tasarlanmıştır.

20 mm Yükseklik Kompanzasyonu

Ürünün temel özelliklerinden biri 20 mm yükseklik kompanzasyonudur. Bu özellik, vantuz tutucunun farklı çalışma seviyelerine uyarlanmasına ve vakumlu tutma sistemlerinde mekanik konum farklılıklarının dengelenmesine yardımcı olur.

Festo 8214724 Kullanım Alanları

• Vakumlu taşıma sistemleri
• Vakumlu tutma uygulamaları
• Pick & Place sistemleri
• Robotik vakum sistemleri
• Endüstriyel otomasyon
• Otomatik parça taşıma sistemleri
• Vantuzlu tutma sistemleri
• Vakumlu kaldırma uygulamaları
• Üretim ve montaj hatları
• Li-ion batarya üretim uygulamaları

Çalışma Koşulları

Festo 8214724 için çalışma basıncı -0.95...8 bar, ortam sıcaklığı ise -10...60 °C olarak belirtilmiştir. Ürün, ISO 8573-1:2010 [7:-:-] standardına uygun basınçlı hava ile çalışır.

Malzeme ve Uygunluk Özellikleri

Festo VAL-1/4-20-F1A'nın gövdesi alüminyum malzemeden üretilmiştir. Tutma braketi alüminyum, POM ve yüksek alaşımlı paslanmaz çelikten oluşur. Sızdırmazlık elemanı olarak NBR kullanılır.

Ürün KBK 2 korozyon direnci sınıfına sahiptir ve VDMA24364-B1/B2-L LABS uygunluğu belirtilmiştir. Ayrıca düşük Cu/Zn/Ni değerlerine sahip üretim süreçleri için Li-ion batarya üretimine uygun F1a versiyondur.

Festo 8214724 Seçim Kriterleri

Uzunluk dengeleme bağlantısı seçiminde yükseklik kompanzasyonu, montaj dişi, vantuz bağlantısı, vakum bağlantısı, çalışma basıncı ve çalışma sıcaklığı değerleri dikkate alınmalıdır.

Festo 8214724 için 20 mm yükseklik kompanzasyonu, M26x1.5 erkek montaj dişi ve G1/4 dişi vantuz/vakum bağlantılarının sistemdeki diğer komponentlerle uyumlu olması gerekir.

Teknik Bilgiler

Marka: Festo
Ürün Numarası: 8214724
Model: VAL-1/4-20-F1A
Ürün Tipi: Uzunluk Dengeleme Bağlantısı
Yükseklik Kompanzasyonu: 20 mm
Çalışma Basıncı: -0.95...8 bar
Montaj: M26x1.5 erkek diş
Vantuz Bağlantısı: G1/4 dişi diş
Vakum Bağlantısı: G1/4 dişi diş
Ortam Sıcaklığı: -10...60 °C
Ağırlık: 118 g
Gövde: Alüminyum
Sızdırmazlık: NBR
RoHS: Uyumlu
LABS: VDMA24364-B1/B2-L
KBK: 2
Li-ion Batarya Üretimi: F1a
