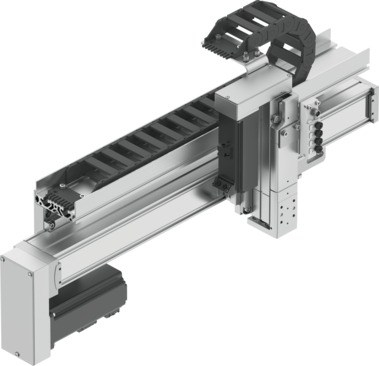

Festo 8225502 YXCL-1-D 2D Lineer Gantry Kartezyen Robot
Festo 8225502 YXCL-1-D, iki boyutlu hareket gerektiren endüstriyel otomasyon uygulamaları için tasarlanmış bir 2D lineer gantry Kartezyen robot sistemidir. Festo'nun YXCL serisi lineer gantry sistemleri, birden fazla eksen modülünün bir araya getirilmesiyle 2D çalışma alanında hareket sağlayan hazır handling çözümleridir.
YXCL-1-D, elektrikli ve pnömatik tahrik modüllerinin kullanılabildiği bir lineer gantry sistemidir. Yatay montaj konumuna sahip olan sistem; uzun strok, hassas hareket ve farklı taşıma uygulamalarına yönelik olarak Festo'nun elektrikli ve pnömatik eksenleriyle yapılandırılabilir.
Festo YXCL-1-D 8225502 Özellikleri
- Ürün numarası: 8225502
- Model: YXCL-1-D
- Ürün tipi: 2D lineer gantry
- Robot tipi: Kartezyen robot / lineer gantry sistemi
- Yatay montaj konumu
- Elektrikli ve pnömatik tahrik modülleri
- Çalışma alanı: 2D
- Maksimum Y çalışma stroku: 3000 mm
- Maksimum Z çalışma stroku: 1000 mm
- Devreye girme süresi: %100
- Koruma türü: IP20
- Ortam sıcaklığı: 5 °C ile 45 °C
- Depolama sıcaklığı: -20 °C ile 60 °C
- Bağıl nem: %0 ile %90
- Bakım aralığı: 2500 km
- LABS uygunluğu: VDMA24364 Zone III
- RoHS uyumlu
2D Lineer Gantry Kartezyen Robot
Festo YXCL-1-D, Y ve Z eksenlerinin koordineli hareketiyle iki boyutlu bir çalışma alanı oluşturur. Y ekseni yatay doğrusal hareketi, Z ekseni ise dikey hareketi gerçekleştirerek iş parçalarının belirlenen konumlar arasında taşınmasına ve konumlandırılmasına olanak sağlar.
Festo'nun lineer gantry sistemleri özellikle hassasiyet gerektiren uygulamalar, ağır iş parçalarının taşınması, uzun stroklar ve besleme veya yükleme işlemleri gibi otomasyon görevlerinde kullanılabilir.
3000 mm Y Ekseni ve 1000 mm Z Ekseni
8225502 YXCL-1-D modelinde maksimum çalışma stroku Y ekseninde 3000 mm, Z ekseninde ise 1000 mm olarak belirtilmiştir. Bu hareket aralığı, uzun yatay transfer mesafeleri ile dikey kaldırma ve konumlandırma hareketlerinin aynı sistem içerisinde gerçekleştirilmesine olanak sağlar.
Taşıma kapasitesi ve dinamik performans, seçilen tahrik paketi ve sistem konfigürasyonuna bağlıdır. Bu nedenle nihai seçim yapılırken iş parçası ağırlığı, yük merkezi, çalışma stroku ve çevrim gereksinimleri birlikte değerlendirilmelidir.
Elektrikli ve Pnömatik Tahrik
Festo YXCL-1-D, elektrikli ve pnömatik tahrik modüllerinin farklı eksenlerde kullanılmasına olanak sağlayan bir sistem mimarisine sahiptir. Festo dokümantasyonunda YXCL sistemlerinin farklı eksen modülleri kullanılarak uygulamaya göre yapılandırılabildiği belirtilmektedir.
Y ekseninde elektrikli lineer eksenler kullanılabilirken Z ekseninde uygulamaya bağlı olarak elektrikli veya pnömatik mini kızak çözümleri değerlendirilebilir. Böylece hareket gereksinimlerine göre farklı tahrik teknolojileri aynı handling sistemi içerisinde bir araya getirilebilir.
Festo YXCL-1-D Standart Eksen Yapısı
- Y ekseni: Elektrikli kayışlı eksen seçenekleri
- Z ekseni: Elektrikli veya pnömatik mini kızak seçenekleri
- Elektrikli servo veya step motorlarla yapılandırma
- Pnömatik tahrik seçenekleri
- Enerji zinciri ile kablo ve hortum yönlendirme
- Modüler eksen kombinasyonları
- Festo standart eksen ve tahrik bileşenleri
Festo dokümantasyonunda YXCL-1-D için ELGD-TB-60 ve ELGD-BS-60 gibi Y ekseni seçenekleri ile DGST-12/16, EGSC-45 ve EGSC-60 gibi Z ekseni seçenekleri gösterilmektedir. Nihai eksen seçimi uygulamaya ve yapılandırmaya göre belirlenir.
Festo Handling Guide Online ile Yapılandırma
Festo Handling Guide Online (HGO), lineer gantry ve diğer handling sistemlerinin uygulama gereksinimlerine göre yapılandırılmasına yardımcı olur. Sistem seçiminde taşıma yükü, eksen tahrik sistemi, yük merkezinin mesafesi, çalışma stroku ve referans çevrimi gibi parametreler dikkate alınabilir.
Konfigürasyon sonucunda uygun sistem seçenekleri, CAD modeli, seçilen sistemin veri sayfası ve konfigürasyona bağlı servo sürücü parametreleri gibi bilgiler sunulabilir. Sistemler tamamen monte edilmiş veya kısmen monte edilmiş şekilde yapılandırılabilir.
Festo YXCL-1-D Kullanım Alanları
- 2D iş parçası taşıma
- Pick & place uygulamaları
- Makine besleme ve boşaltma
- Üretim hattı transfer uygulamaları
- Parça yükleme ve boşaltma
- Otomatik montaj uygulamaları
- Uzun strok gerektiren handling sistemleri
- Hassas konumlandırma
- Ağır iş parçalarının taşınması
- Besleme ve yükleme uygulamaları
- İki boyutlu Kartezyen robot uygulamaları
Festo Lineer Gantry Sistemlerinin Avantajları
- İki boyutlu çalışma alanı
- Uzun çalışma strokları
- Elektrikli ve pnömatik tahrik seçenekleri
- Modüler eksen yapısı
- Festo standart eksen ve tahrik bileşenleri
- Yüksek hassasiyet gerektiren uygulamalara uygun yapı
- Ağır iş parçaları için uygun konfigürasyon seçenekleri
- Besleme ve yükleme uygulamalarına uygunluk
- CAD ve konfigürasyon desteği
- Enerji zinciri ile kablo ve hortum yönetimi
Teknik Bilgiler
- Ürün kodu: 8225502
- Model: YXCL-1-D
- Sistem tipi: Lineer gantry
- Çalışma alanı: 2D
- Montaj konumu: Yatay
- Maksimum Y stroku: 3000 mm
- Maksimum Z stroku: 1000 mm
- Devreye girme süresi: %100
- Gerekli montaj yüzeyi düzlüğü: 0.1 mm/m
- Koruma türü: IP20
- Ortam sıcaklığı: 5 °C ile 45 °C
- Depolama sıcaklığı: -20 °C ile 60 °C
- Bağıl nem: %0 ile %90
- Bakım aralığı: 2500 km
- LABS uygunluğu: VDMA24364 Zone III
- Malzeme uyumluluğu: RoHS
- Adaptör plakası: Eloksallı alüminyum
- Enerji zinciri: PA takviyeli
GTİP Bilgileri
GTİP: Ürün konfigürasyonuna ve gümrük sınıflandırmasına göre teyit edilmelidir.
Barkod Bilgileri
EAN / Barkod: Festo resmi teknik dokümanında doğrulanmış barkod bilgisi bulunmamaktadır.
Teknik Doküman
Festo 8225502 YXCL-1-D ürününe ait resmi teknik dokümantasyon, lineer gantry sisteminin yapısını, eksen seçeneklerini, çalışma stroklarını ve konfigürasyon bilgilerini içerir.
Ürün numarası: 8225502
Model: YXCL-1-D
Endustrio.com'da Festo 8225502 YXCL-1-D
Festo 8225502 YXCL-1-D 2D Lineer Gantry Kartezyen Robot ürününü Endustrio.com üzerinden inceleyebilirsiniz. Uzun strok, iki boyutlu hareket, elektrikli ve pnömatik tahrik seçenekleri ile Festo handling teknolojileri hakkında ürün detaylarını değerlendirebilirsiniz.
