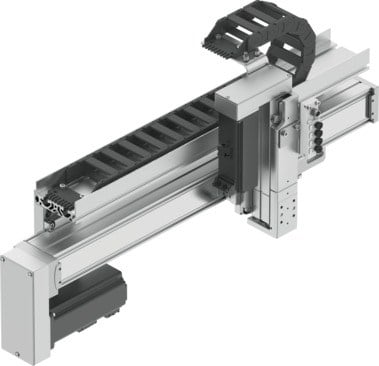

Festo 8225503 YXCL-2-D 2D Lineer Gantry Kartezyen Robot

Festo 8225503 YXCL-2-D, iki boyutlu hareket gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiş 2D lineer gantry Kartezyen robot sistemidir. Festo YXCL serisi içerisinde yer alan sistem, Y ve Z eksenlerinin koordineli hareketiyle iki boyutlu bir çalışma alanı oluşturur ve iş parçalarının taşıma, besleme, yükleme ve konumlandırma işlemlerinde kullanılabilir.

YXCL-2-D, elektrikli ve pnömatik tahrik modülleriyle yapılandırılabilen yatay montajlı bir lineer gantry sistemidir. Festo'nun standart eksen ve tahrik teknolojileri kullanılarak farklı yük, strok, hız ve hareket gereksinimlerine uygun handling sistemleri oluşturulabilir.

Festo YXCL-2-D 8225503 Özellikleri

• Ürün numarası: 8225503
• Model: YXCL-2-D
• Ürün tipi: 2D lineer gantry
• Robot tipi: Kartezyen robot / lineer gantry sistemi
• Yatay montaj konumu
• Elektrikli ve pnömatik tahrik modülleri
• İki boyutlu çalışma alanı
• Maksimum Y çalışma stroku: 3000 mm
• Maksimum Z çalışma stroku: 1000 mm
• Maksimum taşıma kapasitesi: Seçilen dinamik cevaba bağlıdır
• Devreye girme süresi: %100
• Koruma türü: IP20
• Ortam sıcaklığı: 5 °C ile 45 °C
• Depolama sıcaklığı: -20 °C ile 60 °C
• Bağıl nem: %0 ile %90
• Bakım aralığı: 2500 km
• Montaj yüzeylerinin gerekli düzlüğü: 0.1 mm/m
• LABS (PWIS) uygunluğu: VDMA24364 Zone III
• RoHS uyumlu

Festo 2D Lineer Gantry Kartezyen Robot

Festo YXCL-2-D, Y ve Z eksenlerinden oluşan iki boyutlu bir Kartezyen handling sistemidir. Y ekseni yatay doğrusal hareketi, Z ekseni ise dikey hareketi gerçekleştirerek iş parçalarının belirlenen çalışma alanı içerisinde taşınmasını ve konumlandırılmasını sağlar.

Festo lineer gantry sistemleri özellikle hassasiyet ve uzun strok gerektiren uygulamalarda, ağır iş parçalarının taşınmasında ve üretim hatlarında besleme veya yükleme görevlerinde kullanılabilir. Daha kompakt versiyonlar ise küçük parçaların taşınması ve basit handling görevleri için değerlendirilebilir.

3000 mm Y ve 1000 mm Z Çalışma Stroku

8225503 YXCL-2-D için Festo resmi dokümanında maksimum çalışma stroku Y ekseninde 3000 mm, Z ekseninde 1000 mm olarak belirtilmektedir. Bu hareket aralığı, uzun yatay transfer mesafeleri ile dikey kaldırma ve konumlandırma hareketlerinin aynı handling sistemi içerisinde gerçekleştirilmesine olanak sağlar.

Sistemin gerçek taşıma kapasitesi ve dinamik performansı, seçilen eksen ve tahrik konfigürasyonuna bağlıdır. Bu nedenle ürün seçimi sırasında yük ağırlığı, yük merkezi, strok, hız ve çevrim süresi birlikte değerlendirilmelidir.

Elektrikli ve Pnömatik Tahrik Modülleri

YXCL-2-D, elektrikli ve pnömatik tahrik modüllerinin farklı eksenlerde kullanılmasına olanak sağlayan modüler bir sistem mimarisine sahiptir. Festo'nun eksen ve mini kızak ürünleri uygulama gereksinimlerine göre Y ve Z eksenlerinde farklı kombinasyonlarla kullanılabilir.

Elektrikli eksenler hassas konumlandırma, kontrollü hareket ve servo uygulamalarında kullanılabilirken pnömatik eksenler hızlı ve tekrarlanabilir doğrusal hareket gerektiren uygulamalarda değerlendirilebilir.

Festo YXCL-2-D Eksen Seçenekleri

• Y ekseni: ELGD-TB-80 dişli kayışlı elektrikli eksen
• Y ekseni: ELGD-TB-WD-120 dişli kayışlı elektrikli eksen
• Y ekseni: ELGD-BS-80 vidalı mil ekseni
• Y ekseni: ELGD-BS-WD-120 vidalı mil ekseni
• Z ekseni: DGST-16/20/25 pnömatik mini kızak
• Z ekseni: EGSC-60 elektrikli mini kızak
• Z ekseni: ELCC-60 veya ELCC-70 elektrikli konsol ekseni
• Z ekseni: ELGD-BS-80 elektrikli vidalı mil ekseni

Eksen kombinasyonu, ürünün kullanım amacı ve seçilen sistem konfigürasyonuna göre belirlenir. Festo Handling Guide Online aracı; taşıma yükü, yük merkezi, çalışma stroku ve tahrik sistemi gibi parametrelere göre uygun handling sisteminin yapılandırılmasına yardımcı olur.

Festo Handling Guide Online

Festo Handling Guide Online (HGO), YXCL gibi handling sistemlerinin uygulama gereksinimlerine göre yapılandırılmasını sağlayan bir konfigürasyon aracıdır. Uygulama verileri girildikten sonra ilgili bileşenlerin otomatik olarak seçilmesi, çalışma yükünün hesaplanması, CAD modelinin oluşturulması ve konfigürasyona özel servo sürücü parametrelerinin elde edilmesi gibi işlevler sunar.

Festo'nun lineer gantry sistemleri tamamen monte edilmiş veya kısmen monte edilmiş şekilde yapılandırılabilir. Bu yapı, farklı otomasyon projelerinde mühendislik ve devreye alma süreçlerinin kolaylaştırılmasına yardımcı olur.

Festo YXCL-2-D Kullanım Alanları

• 2D iş parçası taşıma
• Pick & place uygulamaları
• Makine besleme ve boşaltma
• Üretim hattı transferi
• Parça yükleme ve boşaltma
• Otomatik montaj uygulamaları
• Uzun strok gerektiren handling sistemleri
• Hassas konumlandırma
• Ağır iş parçalarının taşınması
• Besleme ve yükleme uygulamaları
• Lineer transfer sistemleri
• İki boyutlu Kartezyen robot uygulamaları

Festo YXCL-2-D Avantajları

• İki boyutlu çalışma alanı
• 3000 mm'ye kadar Y çalışma stroku
• 1000 mm'ye kadar Z çalışma stroku
• Elektrikli ve pnömatik tahrik seçenekleri
• Modüler eksen yapısı
• Festo standart eksen ve tahrik bileşenleri
• Uzun strok uygulamalarına uygun sistem mimarisi
• Hassas hareket ve konumlandırma uygulamalarına uygunluk
• Ağır iş parçaları için farklı konfigürasyon seçenekleri
• Enerji zinciri ile kablo ve hortum yönetimi
• Handling Guide Online ile yapılandırma

Festo Kartezyen Robot Sistemleri İçindeki Yeri

Festo'nun Kartezyen robot ve handling ürün ailesinde tek eksenli sistemlerin yanında 2D lineer gantry, 2D düzlemsel gantry, 3D gantry ve konsol sistemleri bulunur. YXCL ailesi, özellikle iki boyutlu hareket ve uzun strok gerektiren uygulamalar için kullanılan lineer gantry çözümüdür.

Festo'nun Motion & Robotics yazılım çözümleri de YXCL lineer gantry sistemlerini desteklenen Kartezyen kinematikler arasında listeler. Bu sayede sistem; hareket kontrolü, noktasal hareket ve robotik uygulamalar için Festo kontrol teknolojileriyle birlikte değerlendirilebilir.

Teknik Bilgiler

• Marka: Festo
• Ürün kodu: 8225503
• Model: YXCL-2-D
• Sistem tipi: 2D lineer gantry
• Çalışma alanı: 2D
• Montaj konumu: Yatay
• Maksimum Y çalışma stroku: 3000 mm
• Maksimum Z çalışma stroku: 1000 mm
• Maksimum taşıma kapasitesi: Seçilen dinamik cevaba bağlı
• Devreye girme süresi: %100
• Montaj yüzeylerinin gerekli düzlüğü: 0.1 mm/m
• Koruma türü: IP20
• Ortam sıcaklığı: 5 °C ile 45 °C
• Depolama sıcaklığı: -20 °C ile 60 °C
• Bağıl nem: %0 ile %90
• Bakım aralığı: 2500 km
• LABS uygunluğu: VDMA24364 Zone III
• Malzeme uygunluğu: RoHS
• Adaptör plakası: Eloksallı alüminyum
• Enerji zinciri: PA takviyeli

GTİP Bilgileri

GTİP: Ürün konfigürasyonuna ve gümrük sınıflandırmasına göre teyit edilmelidir.

Barkod Bilgileri

EAN / Barkod: Festo resmi veri sayfasında doğrulanmış EAN/barkod bilgisi bulunmamaktadır.

Teknik Doküman

Festo 8225503 YXCL-2-D ürününe ait resmi teknik doküman; lineer gantry sisteminin yapısını, çalışma stroklarını, eksen kombinasyonlarını, tahrik seçeneklerini ve yapılandırma bilgilerini içerir.

Ürün numarası: 8225503

Model: YXCL-2-D

Endustrio.com'da Festo 8225503 YXCL-2-D

Festo 8225503 YXCL-2-D 2D Lineer Gantry Kartezyen Robot ürününü Endustrio.com üzerinden inceleyebilirsiniz. Uzun strok, iki boyutlu hareket, elektrikli ve pnömatik tahrik seçenekleri ile Festo handling teknolojilerini değerlendirerek otomasyon projeniz için uygun sistem konfigürasyonunu belirleyebilirsiniz.
