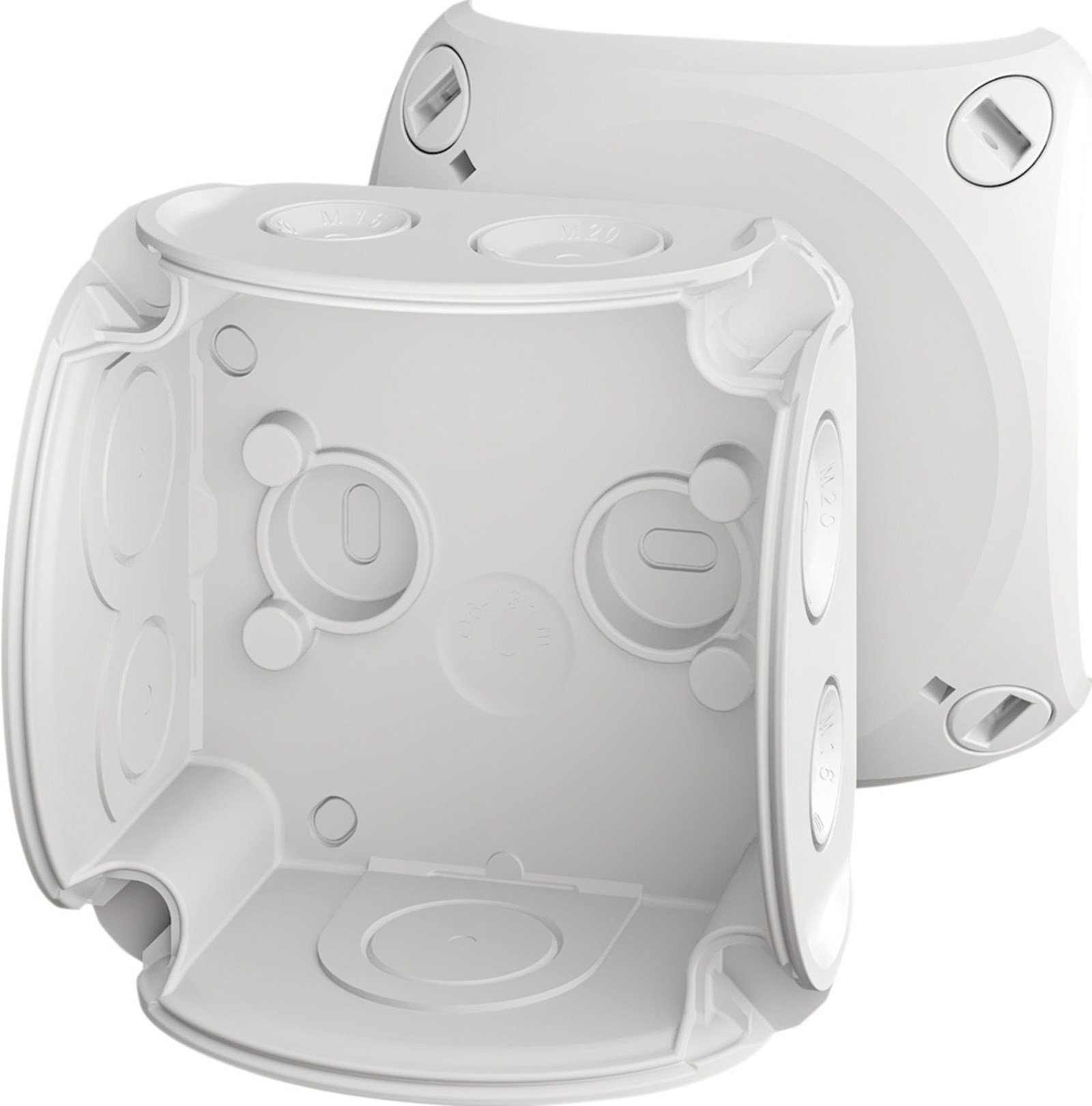

Hensel DK 0100 GZ Klemenssiz Kablo Bağlantı Buatı 84x84x55 mm IP66 1000 V
Hensel DK 0100 GZ, elektrik tesisatlarında kabloların birleştirilmesi, dağıtılması ve korunması için kullanılan klemenssiz kablo bağlantı buatıdır. Hensel ENYCASE DK 0100 serisinde yer alan ürün, iç mekanlar ve korunaklı dış tesisatlar için tasarlanmıştır.
Kompakt 84 x 84 x 55 mm ölçülere sahip olan DK 0100 GZ, polipropilen gövdeye sahiptir. Ürünün nominal izolasyon gerilimi 1000 V AC/DC'dir. Kutu üzerinde elastik sızdırmazlık membranlı kablo girişleri bulunur ve uygun kablo rakorları kullanıldığında membranlar çıkarılabilir.
IP66 koruma derecesine ve IK07 darbe dayanımına sahip ürünün kapağı çeyrek tur hızlı kapama mekanizmasıyla açılıp kapanır. Kapak, ek aksesuar gerektirmeden mühürlenebilir. Duvar montajı için gerekli köşebentler ve kapatma tapaları ürünle birlikte verilir.
Hensel DK 0100 GZ Özellikleri
- ENYCASE DK 0100 serisi klemenssiz bağlantı buatı
- Elektrik kablo bağlantı ve dağıtım kutusu
- Nominal izolasyon gerilimi 1000 V AC/DC
- Klemenssiz yapı

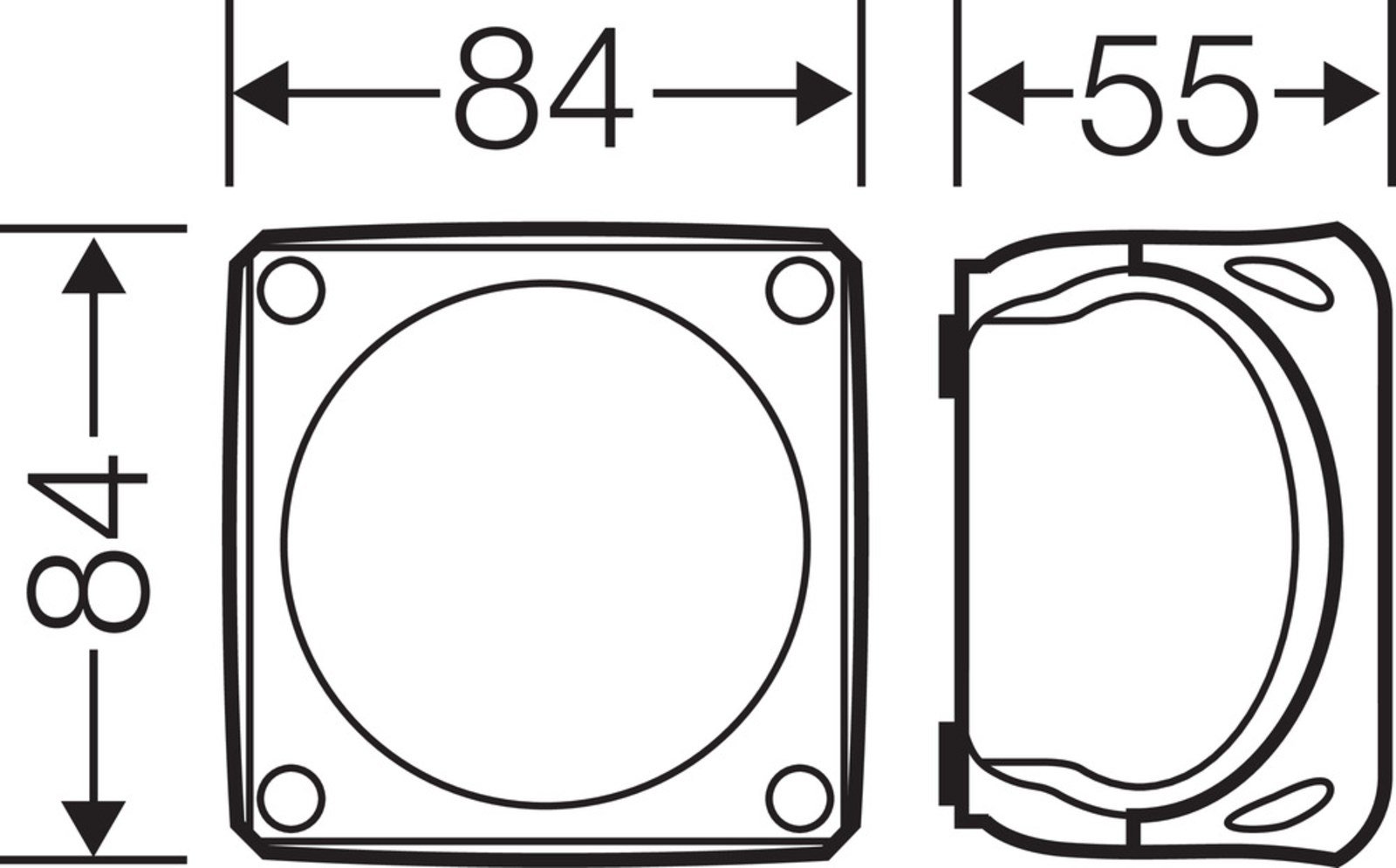

- 84 x 84 x 55 mm kompakt gövde
- 3 adet M16 elastik sızdırmazlık membranlı duvar girişi
- 4 adet M20 elastik sızdırmazlık membranlı duvar girişi
- 1 adet zemin tipi elastik sızdırmazlık membranlı giriş
- 6-13 mm ve 6-15 mm kablo çapı desteği
- IP66 koruma
- IK07 darbe dayanımı
- Polipropilen gövde
- RAL 7035 gri renk
- Halojensiz yapı
- Silikon içermez
- Çeyrek tur hızlı kapama
- Ek aksesuar gerektirmeden mühürlenebilir kapak
- Duvar montaj köşebentleri dahil
- Kapatma tapaları dahil
- -25 °C ile +40 °C ortam sıcaklığı
- 750 °C kızgın tel dayanımı
- UL 94 V-2
Teknik Özellikler
| Marka |
Hensel |
| Model |
DK 0100 GZ |
| Ürün Numarası |
62000450 |
| Ürün Tipi |
Klemenssiz Kablo Bağlantı Buatı |
| Seri |
ENYCASE DK 0100 |
| Nominal İzolasyon Gerilimi |
1000 V AC/DC |
| Nominal Kesit |
2,5 mm² |
| Klemens |
Yok |
| Duvar Girişi |
3 Adet, M16 Elastik Sızdırmazlık Membranı |
| Duvar Girişi |
4 Adet, M20 Elastik Sızdırmazlık Membranı |
| Zemin Girişi |
1 Adet, Elastik Sızdırmazlık Membranı |
| M16 Sızdırmazlık Aralığı |
6-13 mm |
| M20 Sızdırmazlık Aralığı |
6-15 mm |
| Zemin Sızdırmazlık Aralığı |
6-13 mm |
| Kapak Sabitleme |
Çeyrek Tur Hızlı Kapama |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Mühürleme |
Ek Aksesuar Gerektirmeden Mühürlenebilir |
| Uygulama Alanı |
Korunaklı Tesisat |
| Malzeme |
Polipropilen |
| Renk |
RAL 7035 Gri |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Ortam Sıcaklığı |
-25 °C ile +40 °C |
| 24 Saat Maksimum Ortam Sıcaklığı |
35 °C |
| Bağıl Nem |
40 °C'de ≤ %50, 25 °C'de ≤ %100 |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Dayanımı |
750 °C |
| UL 94 |
V-2 |
| Montaj Yüksekliği |
65 mm |
| Montaj Genişliği |
65 mm |
| Montaj Derinliği |
40 mm |
| Yükseklik |
84 mm |
| Genişlik |
84 mm |
| Derinlik |
55 mm |
| Net Ağırlık |
0,0853 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
| VDE Sertifika No |
40049684 |
84x84x55 mm Kompakt Kablo Bağlantı Buatı
Hensel DK 0100 GZ, küçük boyutlu elektrik tesisatlarında kabloların bağlantısı ve dağıtımı için kullanılan kompakt bir bağlantı kutusudur. 84 x 84 x 55 mm ölçüleri sayesinde sınırlı montaj alanlarında kullanılabilir.
Klemenssiz Yapı
DK 0100 GZ'nin içerisinde fabrika montajlı klemens bulunmaz. Bu yapı, kullanıcıya uygulanacak kablo bağlantı yöntemine göre uygun bağlantı elemanlarını seçme esnekliği sağlar. Ürünün nominal kesiti 2,5 mm² olarak belirtilmektedir.
1000 V İzolasyon Gerilimi
Ürünün nominal izolasyon gerilimi 1000 V AC/DC'dir. Bu özellik, uygun bağlantı elemanları ve tesisat koşullarıyla elektrik bağlantılarının muhafaza edilmesine olanak sağlar.
IP66 ve IK07 Koruma
Hensel DK 0100 GZ IP66 koruma derecesine ve IK07 darbe dayanımına sahiptir. Hensel ürünü korunaklı tesisatlar için tanımlamaktadır. Birlikte verilen kapatma tapaları kullanıldığında belirtilen koruma sınıfı korunur.
Elastik Sızdırmazlık Membranları

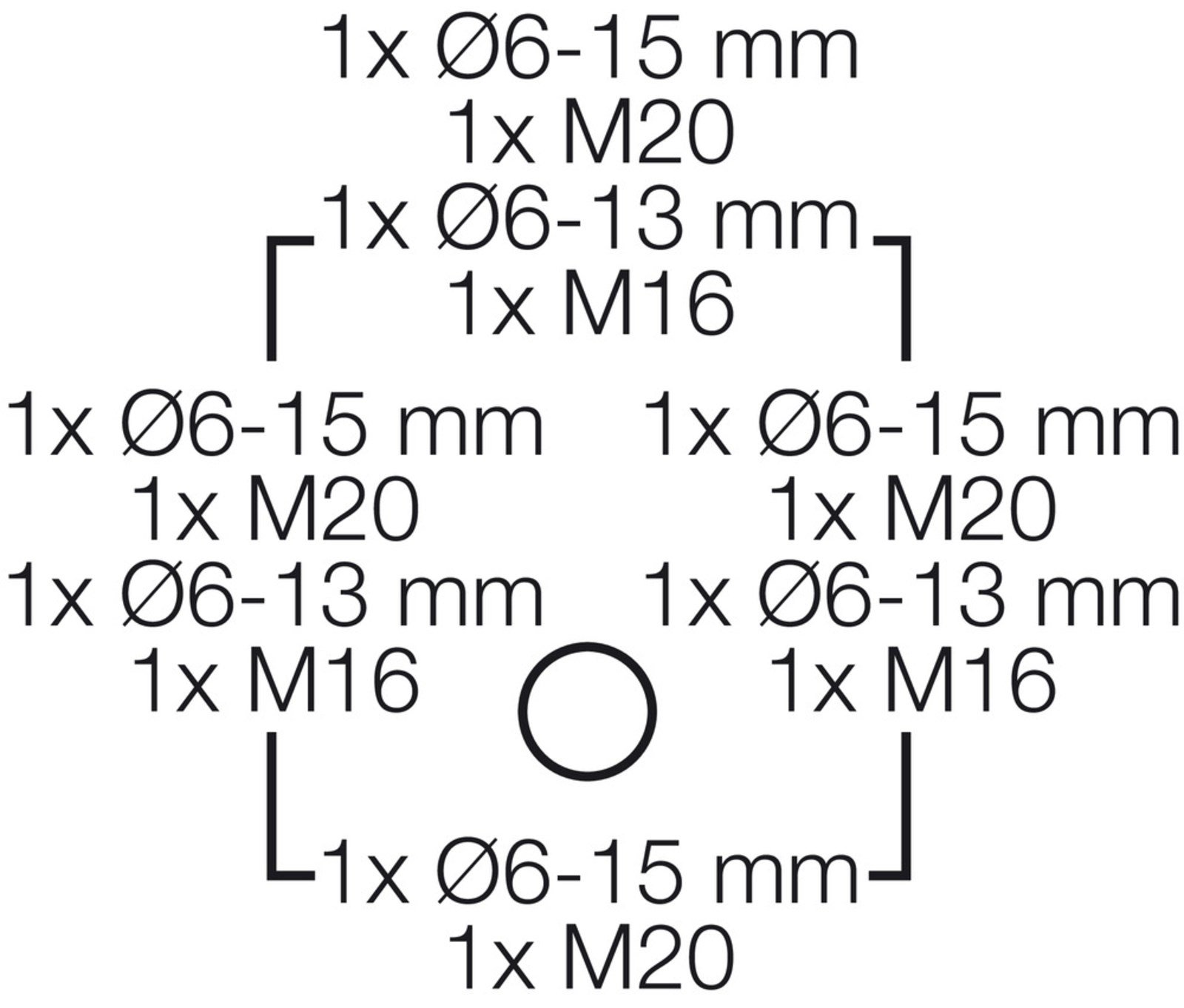

Üründe 3 adet M16 ve 4 adet M20 duvar tipi elastik sızdırmazlık membranı ile 1 adet zemin tipi elastik sızdırmazlık membranı bulunur. M16 girişlerde 6-13 mm, M20 girişlerde 6-15 mm ve zemin girişinde 6-13 mm kablo çapları desteklenir.
Çeyrek Tur Hızlı Kapama
Kapak çeyrek tur hızlı kapama mekanizmasına sahiptir. Kilitleme konumu kolayca görülebilir. Kapak ayrıca ek aksesuar gerektirmeden mühürlenebilir.
Polipropilen ve Halojensiz Gövde
DK 0100 GZ'nin gövdesi polipropilen malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kızgın tel dayanımı 750 °C, UL 94 yanıcılık sınıfı V-2'dir.
Duvar Montaj Aksesuarları Dahil
Ürünle birlikte duvar köşebentleri ve kapatma tapaları verilir. Bu aksesuarlar sayesinde kutunun montajı kolaylaştırılır ve kullanılmayan girişlerin kapatılması sağlanabilir.
Hensel Türkiye ve Hensel Bayileri
Hensel DK 0100 GZ, Hensel ENYCASE DK 0100 serisinde yer alan klemenssiz kablo bağlantı buatıdır. Hensel Türkiye'nin resmi ürün sayfasında ürünün teknik özellikleri, ürün numarası, EAN ve gümrük tarife bilgileri yayınlanmaktadır. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel kablo bağlantı buatı ürün seçeneklerine ulaşabilirsiniz.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591190257
