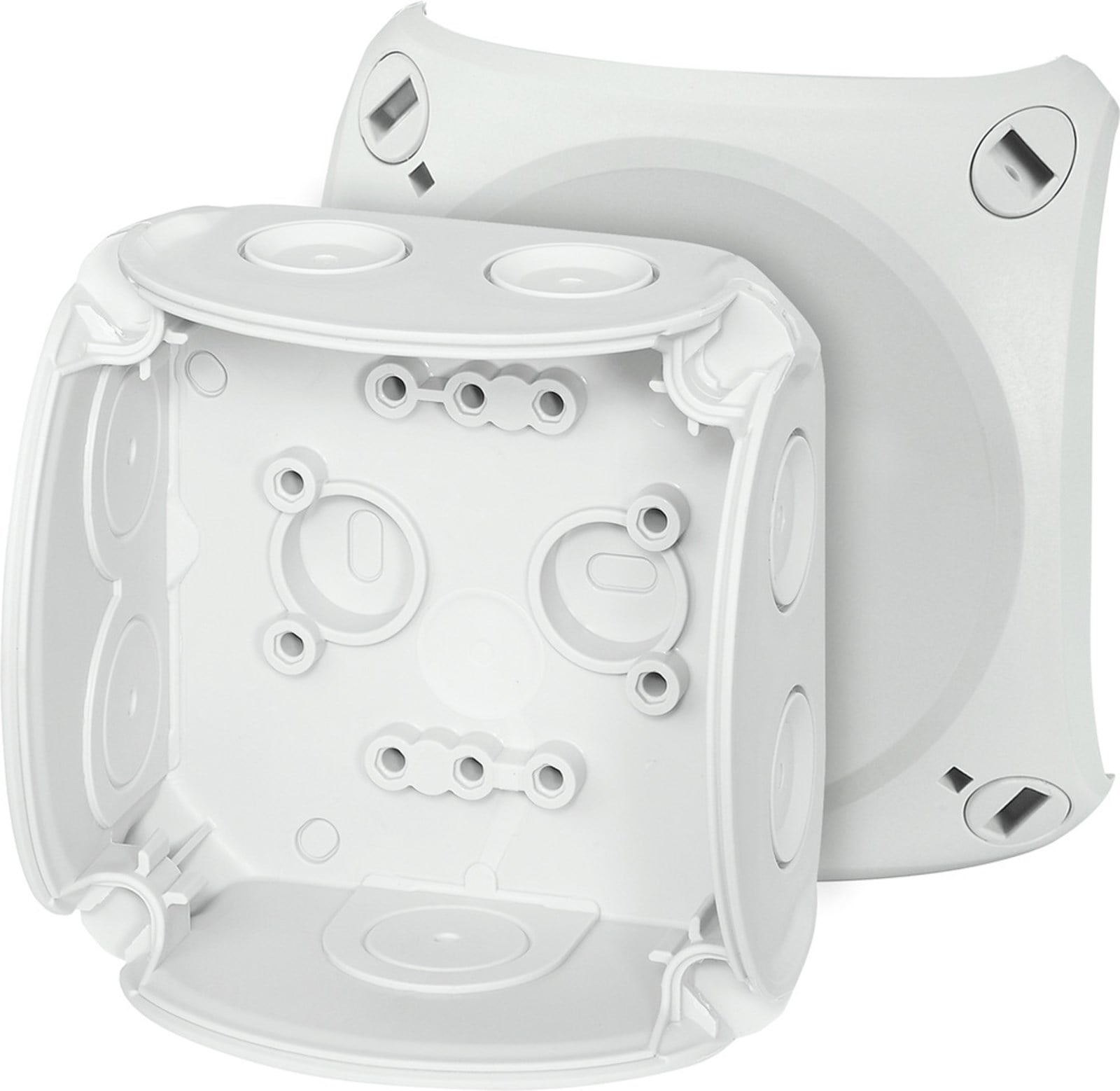

Hensel DK 0200 GZ Klemenssiz Kablo Bağlantı Buatı 93x93x62 mm IP66 1000 V
Hensel DK 0200 GZ, elektrik tesisatlarında kablo bağlantılarının ve dağıtım noktalarının muhafaza edilmesi için kullanılan klemenssiz kablo bağlantı buatıdır. Hensel ENYCASE DK serisi içerisinde yer alan ürün, korunaklı tesisat uygulamaları için tasarlanmış olup 93 x 93 x 62 mm kompakt gövde ölçülerine sahiptir.
1000 V nominal izolasyon gerilimi ve IP66 koruma derecesi sunan DK 0200 GZ, esnek sızdırmazlık membranlarına sahiptir. Membranlar, ihtiyaç halinde kablo rakoru kullanımı için çıkarılabilir yapıdadır. Üründe duvarlarda 7 adet ve tabanda 1 adet kablo giriş noktası bulunmaktadır.
Klemenssiz yapısı sayesinde kullanıcı, uygulamanın gereksinimlerine uygun bağlantı elemanlarını ayrı olarak seçebilir. Ürünle birlikte duvar köşebentleri, kapak tutma kayışı ve kapatma tapası teslim edilmektedir.
Hensel DK 0200 GZ Özellikleri
- ENYCASE DK serisi kablo bağlantı buatı
- Klemenssiz yapı
- 1000 V nominal izolasyon gerilimi
- IP66 koruma derecesi
- IK07 darbe dayanımı
- 93 x 93 x 62 mm kompakt gövde
- Esnek sızdırmazlık membranları
- İstenirse kablo rakoru kullanımı için çıkarılabilir membran yapısı
- 7 adet duvar kablo girişi
- 1 adet taban kablo girişi
- Duvar girişleri için 6-15 mm sızdırmazlık aralığı
- Taban girişi için 6-13 mm sızdırmazlık aralığı
- Hızlı kapama düzenekli kapak
- Çeyrek dönüşle açma ve kapama
- Aksesuarsız mühürlenebilir kapak
- Polipropilen gövde
- Halojensiz yapı
- Silikon içermez
- 750 °C kızgın tel dayanımı
- UL 94 V-2 malzeme sınıfı
Teknik Özellikler
| Marka |
Hensel |
| Model |
DK 0200 GZ |
| Ürün Numarası |
62000147 |
| Ürün Tipi |
Klemenssiz Kablo Bağlantı Buatı |
| Seri |
ENYCASE DK |
| Klemens |
Klemenssiz |
| Nominal İzolasyon Gerilimi |
1000 V AC/DC |
| Nominal Kesit |
2,5 mm² |
| Duvar Kablo Girişleri |
7 adet, elastik sızdırmazlık membranı, Ø 6-15 mm |
| Taban Kablo Girişi |
1 adet, elastik sızdırmazlık membranı, Ø 6-13 mm |
| Metrik Çıkarma Boyutu |
Duvar girişleri M20 |
| Kapak Sabitleme |
Hızlı kapama düzeneği, çeyrek dönüş |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Mühürleme |
Ek aksesuar olmadan mühürlenebilir |
| Uygulama Alanı |
Korunaklı tesisat |
| Malzeme |
Polipropilen |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Kızgın Tel Dayanımı |
750 °C |
| UL 94 |
V-2 |
| Ortam Sıcaklığı |
-25 °C ile +40 °C |
| 24 Saat Maksimum Ortam Sıcaklığı |
35 °C |
| Yükseklik |
93 mm |
| Genişlik |
93 mm |
| Derinlik |
62 mm |
| Net Ağırlık |
0,099 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
IP66 Klemenssiz Kablo Bağlantı Buatı
Hensel DK 0200 GZ, IP66 koruma derecesine sahip klemenssiz bir bağlantı kutusudur. Kablo bağlantılarının çevresel etkilere karşı korunmasına yardımcı olan gövde, korunaklı iç ve uygun korumalı dış tesisat uygulamalarında değerlendirilebilir.
1000 V Nominal İzolasyon Gerilimi
Ürünün nominal izolasyon gerilimi 1000 V'tur. Klemenssiz yapısı nedeniyle yapılacak elektriksel bağlantıda kullanılacak klemens ve diğer bağlantı elemanlarının uygulamanın teknik gereksinimlerine uygun olarak ayrıca seçilmesi gerekir.
Esnek Sızdırmazlık Membranları

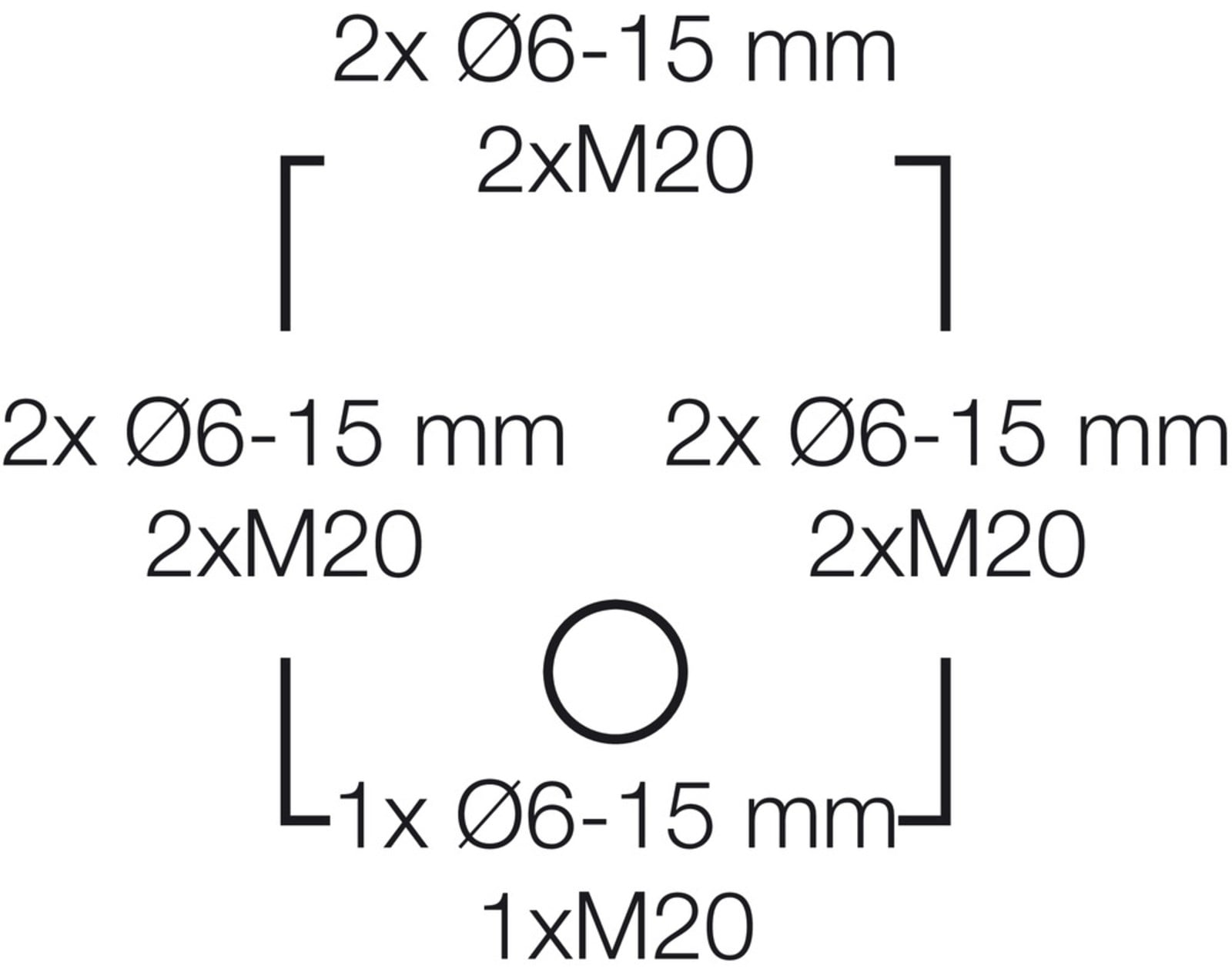

DK 0200 GZ, farklı kablo çaplarına uyum sağlayan elastik sızdırmazlık membranlarına sahiptir. Duvar girişlerinde 6-15 mm, taban girişinde ise 6-13 mm sızdırmazlık aralığı sunar. Membranlar, ihtiyaç halinde kablo rakoru kullanımı için çıkarılabilir.
Hızlı Kapama ve Mühürlenebilir Kapak
Kapak, çeyrek dönüşlü hızlı kapama düzeneği ile açılıp kapatılabilir. Kilitleme konumu kolayca görülebilir. Kapak ayrıca ek aksesuar gerektirmeden mühürlenebilir yapıdadır.
Polipropilen Gövde
Gövde polipropilen malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Teknik verilere göre malzeme sıcaklık dayanımı -25 °C ile +80 °C, kızgın tel dayanımı ise 750 °C'dir.

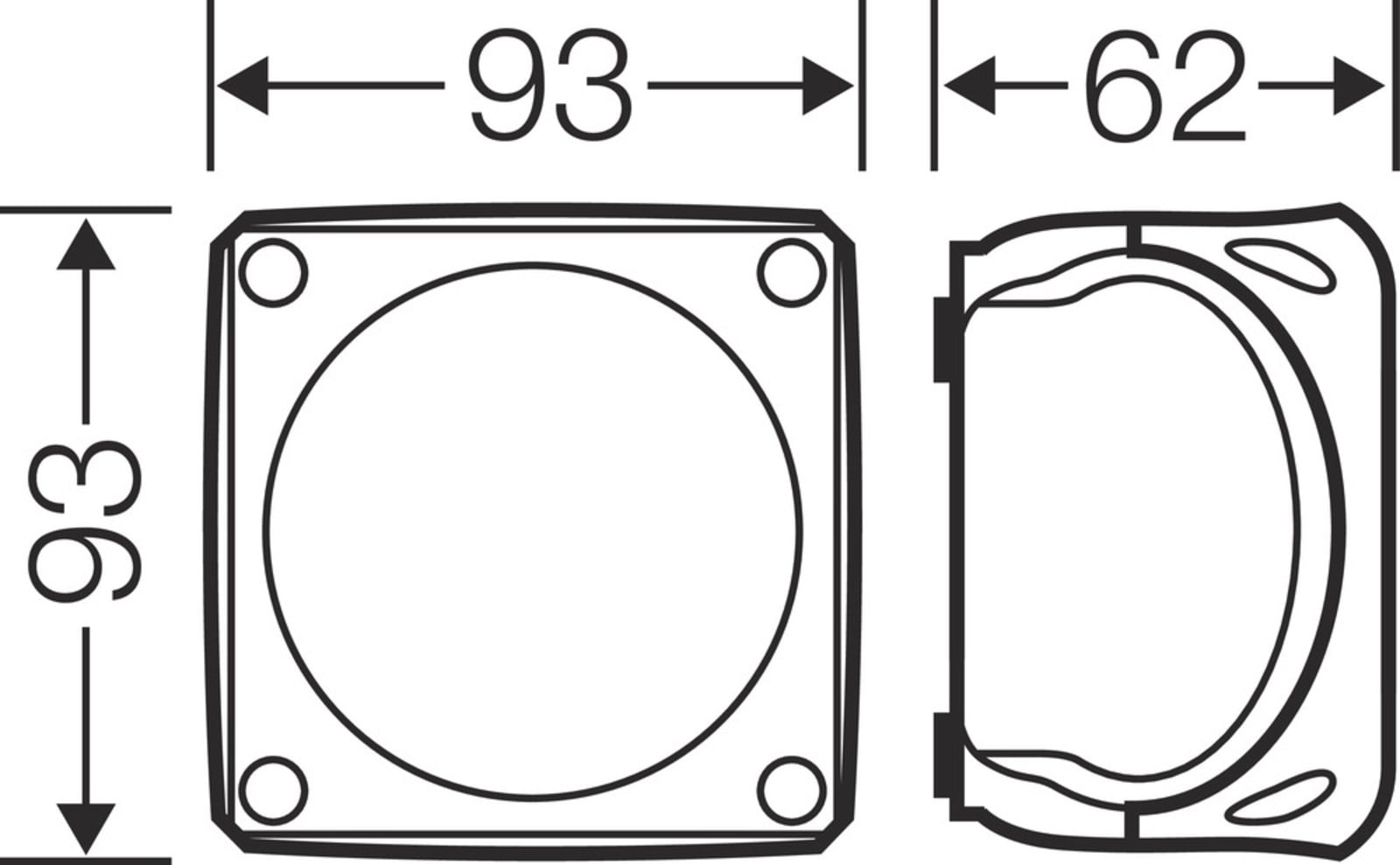

93x93x62 mm Kompakt Tasarım

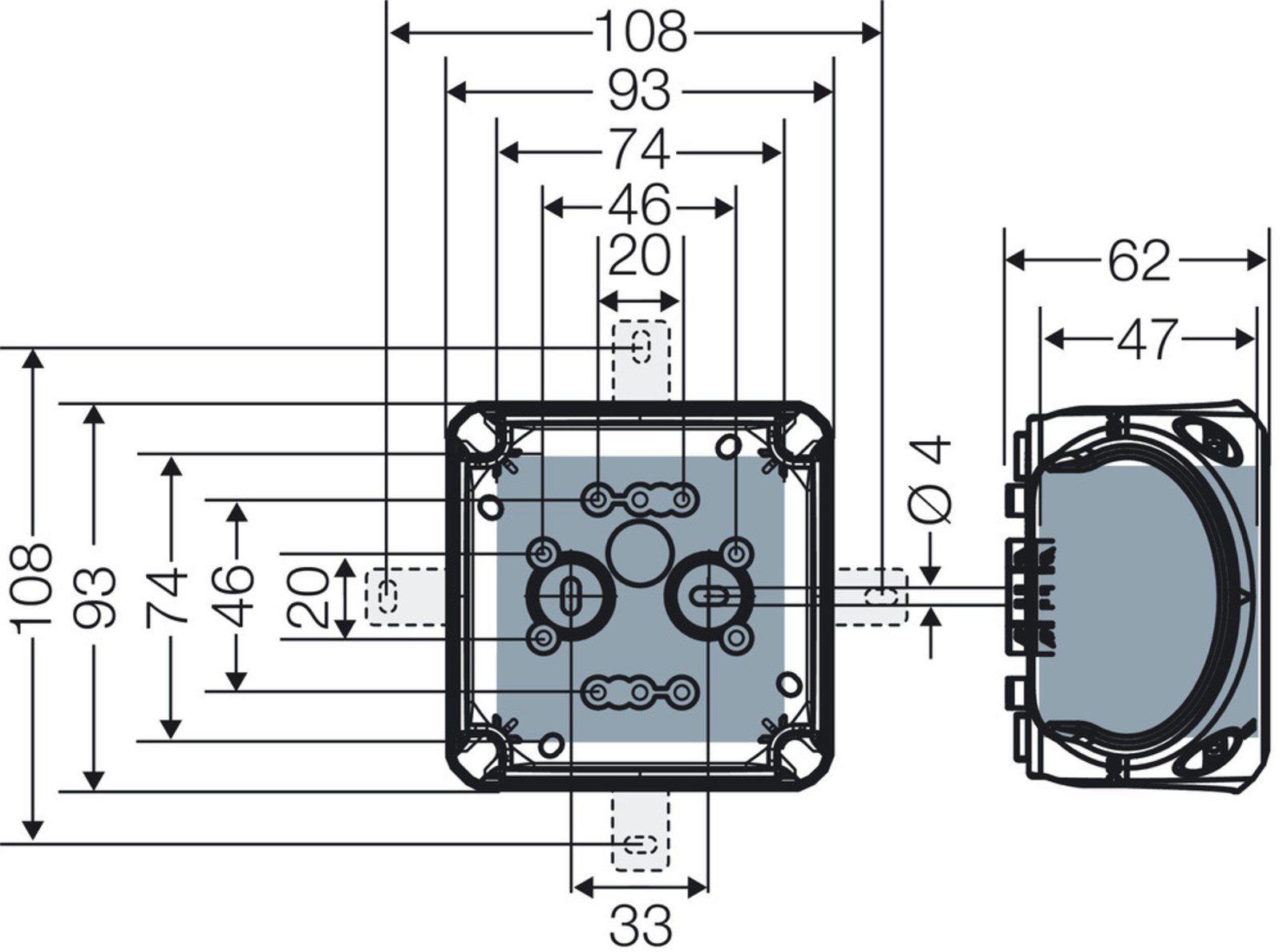

93 x 93 x 62 mm dış ölçülere sahip DK 0200 GZ, kompakt kablo bağlantı ve dağıtım noktalarının oluşturulmasında kullanılabilir. Montaj ölçüleri 74 x 74 mm, maksimum montaj derinliği ise 47 mm'dir.
Kullanım Alanları
- Elektrik tesisatları
- Kablo bağlantı noktaları
- Kablo dağıtım uygulamaları
- Makine ve otomasyon tesisatları
- Endüstriyel elektrik uygulamaları
- Korunaklı iç tesisatlar
- Korunaklı dış ortam tesisatları
- Kontrol ve yardımcı devre bağlantıları
Hensel DK 0200 GZ Kablo Bağlantı Buatı
Hensel DK 0200 GZ, ENYCASE DK serisinde yer alan, klemenssiz, IP66 korumalı ve 1000 V nominal izolasyon gerilimine sahip kompakt bir kablo bağlantı buatıdır. 93x93x62 mm ölçüleri, esnek sızdırmazlık membranları ve hızlı kapama özellikli kapağı ile tesisat uygulamalarında kablo bağlantılarının muhafaza edilmesi için değerlendirilebilir.
Hensel Türkiye ve Hensel Bayileri
Endustrio üzerinden Hensel DK 0200 GZ ve diğer Hensel ENYCASE kablo bağlantı buatlarını teknik özelliklerine göre inceleyebilirsiniz. Kablo giriş çapı, koruma sınıfı, bağlantı şekli ve uygulama ortamına göre uygun Hensel buat çözümü seçilebilir.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591125327
