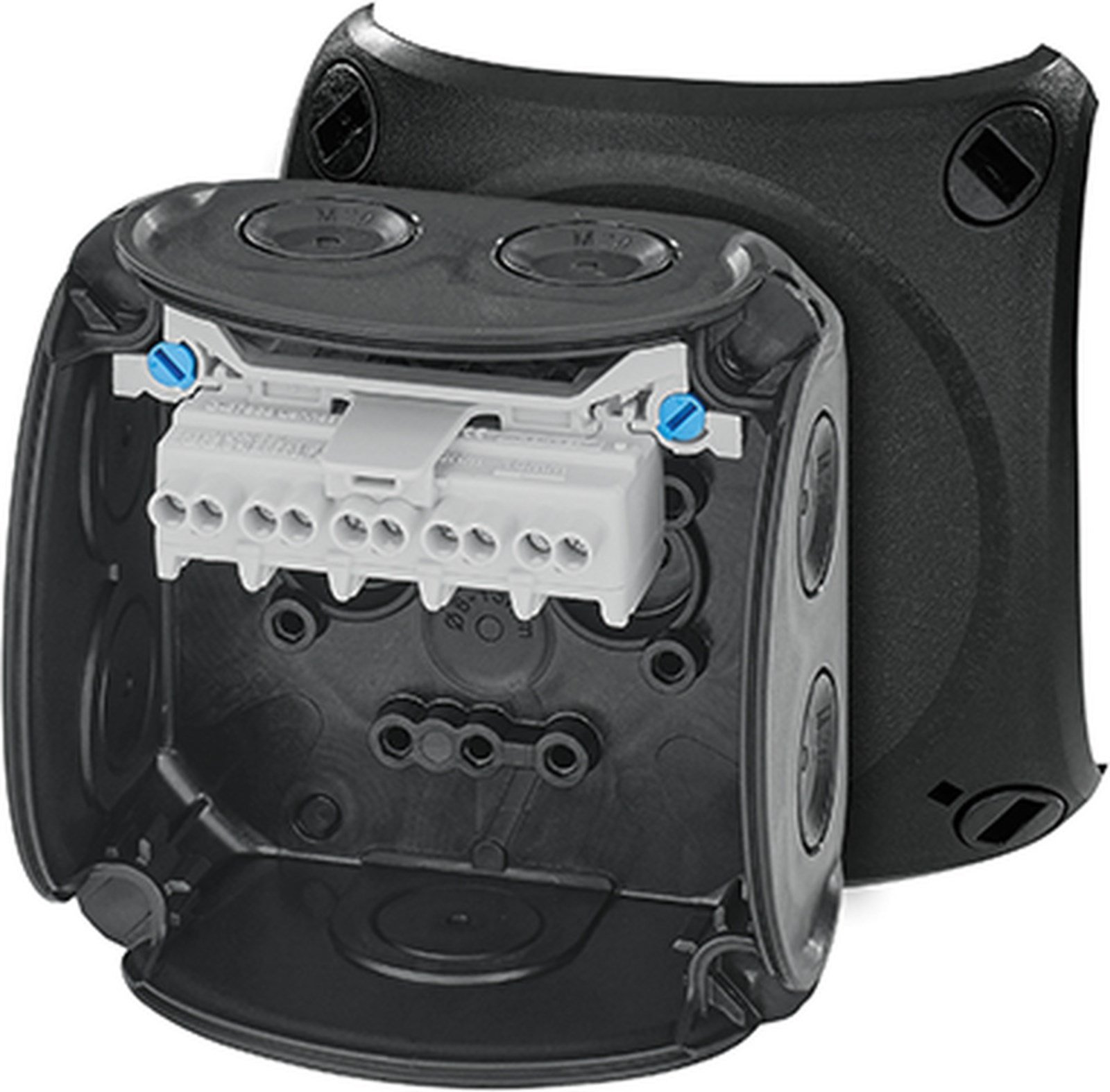

Hensel DK 0202 B Klemensli Kablo Bağlantı Buatı 93x93x62 mm IP66 20 A
Hensel DK 0202 B, elektrik tesisatlarında kabloların birleştirilmesi ve dağıtılması için kullanılan klemensli kablo bağlantı buatıdır. Hensel ENYCASE DK serisinde yer alan ürün, özellikle korunaklı tesisatlar için tasarlanmıştır.
Ürün içerisinde ayırma klemensi bulunur ve klemens başına iki sıkıştırma noktası sunar. Klemens, bakır iletkenlerle kullanılabilir ve 0,75-1 mm², 1,5 mm², 2,5 mm² ve 4 mm² kesitlerde tek telli, çok telli veya ince telli yuvarlak iletkenleri destekler.
690 V nominal izolasyon gerilimine ve 20 A nominal akıma sahip DK 0202 B modelinin klemens sıkma momenti 0,5 Nm'dir. Sıyırma uzunluğu 10 mm olup esnek iletkenlerde kablo pabucu kullanılması gerekmez.
Kutu üzerinde 7 adet duvar tipi ve 1 adet zemin tipi elastik sızdırmazlık membranı bulunur. Duvar girişleri M20 ölçüsünde olup 6-15 mm kablo çaplarını, zemin girişi ise 6-13 mm kablo çaplarını destekler.
IP66 koruma sınıfı ve IK07 darbe dayanımına sahip olan ürün, polipropilen gövdeye sahiptir. Kapak çeyrek tur hızlı kapama mekanizması ile sabitlenir ve ek aksesuar gerektirmeden mühürlenebilir.
Hensel DK 0202 B Özellikleri
- ENYCASE DK serisi klemensli kablo bağlantı buatı
- Ayırma klemensi
- 20 A nominal akım
- 690 V nominal izolasyon gerilimi
- 0,75-1 mm² iletken desteği
- 1,5 mm² iletken desteği
- 2,5 mm² iletken desteği
- 4 mm² iletken desteği
- Bakır iletken uyumluluğu
- Kutup başına 2 sıkıştırma noktası
- 0,5 Nm klemens sıkma momenti
- 10 mm sıyırma uzunluğu
- 7 adet M20 duvar giriş membranı
- 1 adet zemin giriş membranı
- IP66 koruma
- IK07 darbe dayanımı
- Polipropilen gövde
- Halojensiz yapı
- Silikon içermez
- Çeyrek tur hızlı kapama
- Ek aksesuar gerektirmeden mühürlenebilir kapak

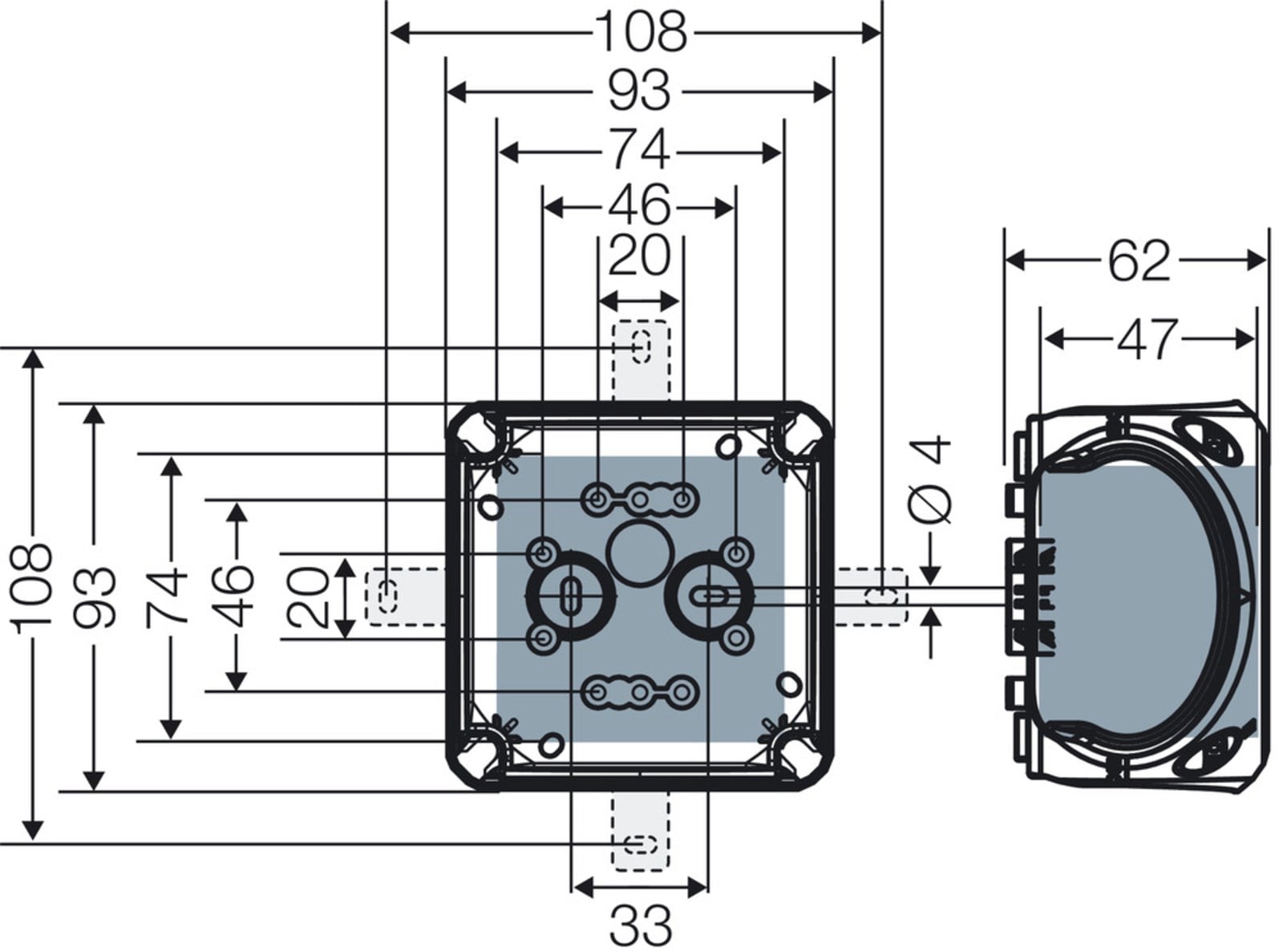

- Duvar montaj köşebentleri dahil
- Kapak tutma kayışı dahil
- Kapatma tapaları dahil
Teknik Özellikler
| Marka |
Hensel |
| Model |
DK 0202 B |
| Ürün Numarası |
62000296 |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Seri |
ENYCASE DK |
| Klemens Tipi |
Ayırma Klemensi |
| Nominal İzolasyon Gerilimi |
690 V |
| Nominal Akım |
20 A |
| Kutup Başına Sıkıştırma Noktası |
2 |
| 0,75-1 mm² İletken |
Kutup Başına Maks. 4 Adet |
| 1,5 mm² İletken |
Kutup Başına Maks. 3 Adet |
| 2,5 mm² İletken |
Kutup Başına Maks. 2 Adet |
| 4 mm² İletken |
Kutup Başına Maks. 1 Adet |
| İletken Malzemesi |
Bakır (Cu) |
| İletken Şekli |
Yuvarlak |
| İletken Yapısı |
Tek Telli / Çok Telli / İnce Telli |
| Bağlantı Türü |
Vidalı Bağlantı |
| Kablo Pabucu |
Gerekmez |
| Sıyırma Uzunluğu |
10 mm |
| Klemens Sıkma Momenti |
0,5 Nm |
| Duvar Kablo Girişleri |
7 Adet, Elastik Sızdırmazlık Membranı, M20 |
| Zemin Kablo Girişi |
1 Adet, Elastik Sızdırmazlık Membranı |
| Duvar Kablo Çapı |
6-15 mm |
| Zemin Kablo Çapı |
6-13 mm |
| Kapak Sabitleme |
Çeyrek Tur Hızlı Kapama |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Mühürleme |
Ek Aksesuar Gerektirmeden Mühürlenebilir |
| Uygulama Alanı |
Korunaklı Tesisat |
| Malzeme |
Polipropilen |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Çalışma Sıcaklığı |
-25 °C ile +40 °C |
| 24 Saat Maksimum Ortam Sıcaklığı |
35 °C |
| Bağıl Nem |
40 °C'de ≤ %50, 25 °C'de ≤ %100 |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Dayanımı |
750 °C |
| UL 94 |
V-2 |
| Yükseklik |
93 mm |
| Genişlik |
93 mm |
| Derinlik |
62 mm |
| Net Ağırlık |
0,128 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
| VDE Sertifika No |
40049684 |
20 A Klemensli Kablo Bağlantı Buatı
Hensel DK 0202 B, küçük ve orta kesitli elektrik kablolarının bağlantı ve dağıtımı için kullanılan kompakt bir klemensli buat modelidir. Ayırma klemensi ile elektriksel bağlantıların düzenli ve güvenli şekilde yapılmasına olanak sağlar.
0,75-4 mm² Bakır İletken Desteği
Klemens; 0,75-1 mm² iletkenlerden kutup başına 4 adet, 1,5 mm² iletkenlerden 3 adet, 2,5 mm² iletkenlerden 2 adet ve 4 mm² iletkenlerden 1 adet bağlantıyı destekler. Tek telli, çok telli ve ince telli yuvarlak bakır iletkenlerle kullanılabilir.
690 V ve 20 A
DK 0202 B'nin nominal izolasyon gerilimi 690 V, nominal akımı ise 20 A'dir. Vidalı klemens bağlantısı için üretici tarafından belirtilen sıkma momenti 0,5 Nm'dir.
Elastik Sızdırmazlık Membranları

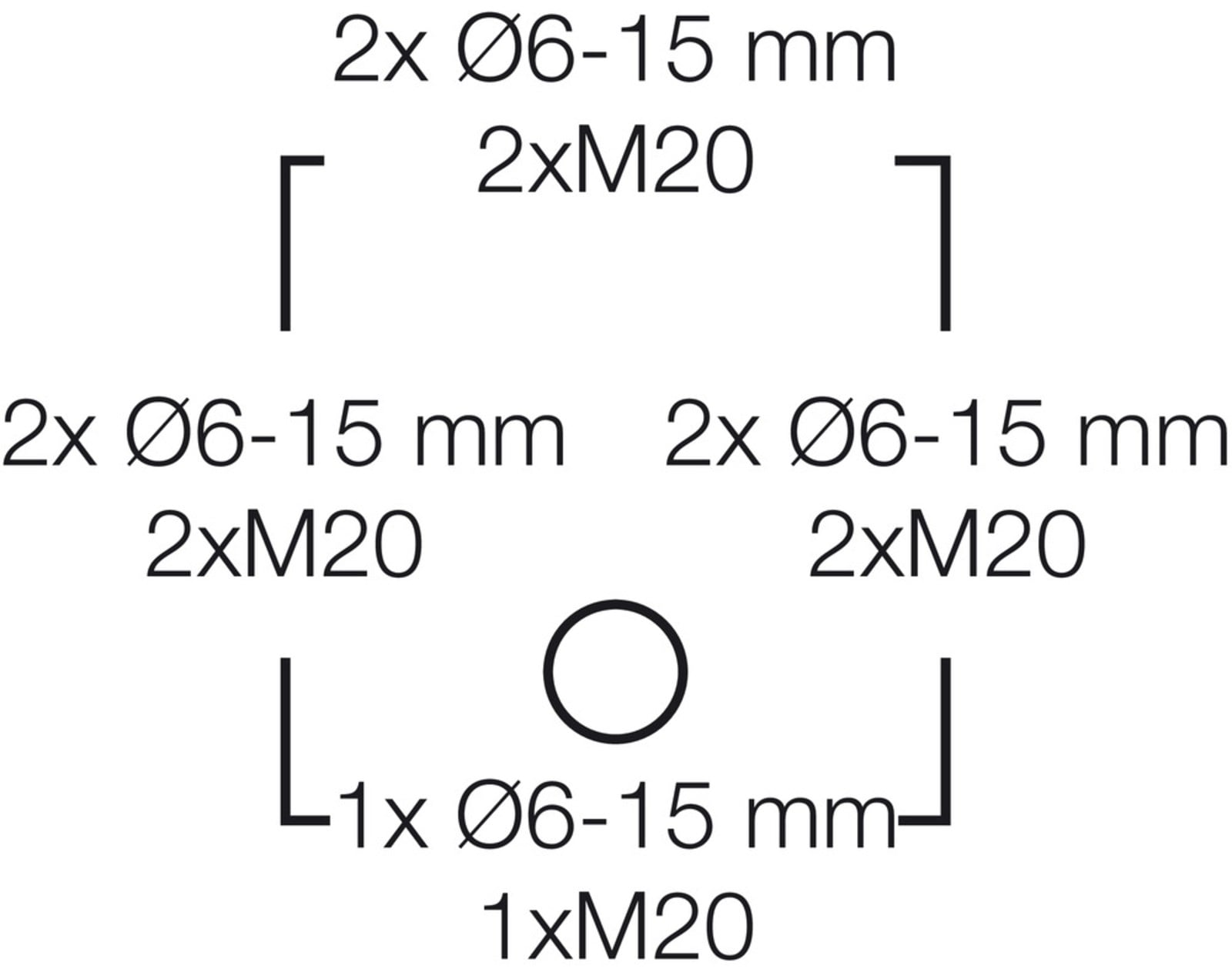

Üründe 7 adet duvar tipi ve 1 adet zemin tipi elastik sızdırmazlık membranı bulunur. Duvar girişleri M20 ölçüsünde ve 6-15 mm kablo çapına, zemin girişi ise 6-13 mm kablo çapına uygundur. Membranlar çıkarılarak uygun kablo rakoru kullanılabilir.
IP66 ve IK07 Koruma
Hensel DK 0202 B IP66 koruma ve IK07 darbe dayanımı sunar. Ürün korunaklı iç ve dış tesisat uygulamalarında kullanım için tasarlanmıştır.
Polipropilen Gövde
Gövde polipropilen malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kızgın tel dayanımı 750 °C, UL 94 yanıcılık sınıfı V-2'dir.
Kompakt 93x93x62 mm Tasarım

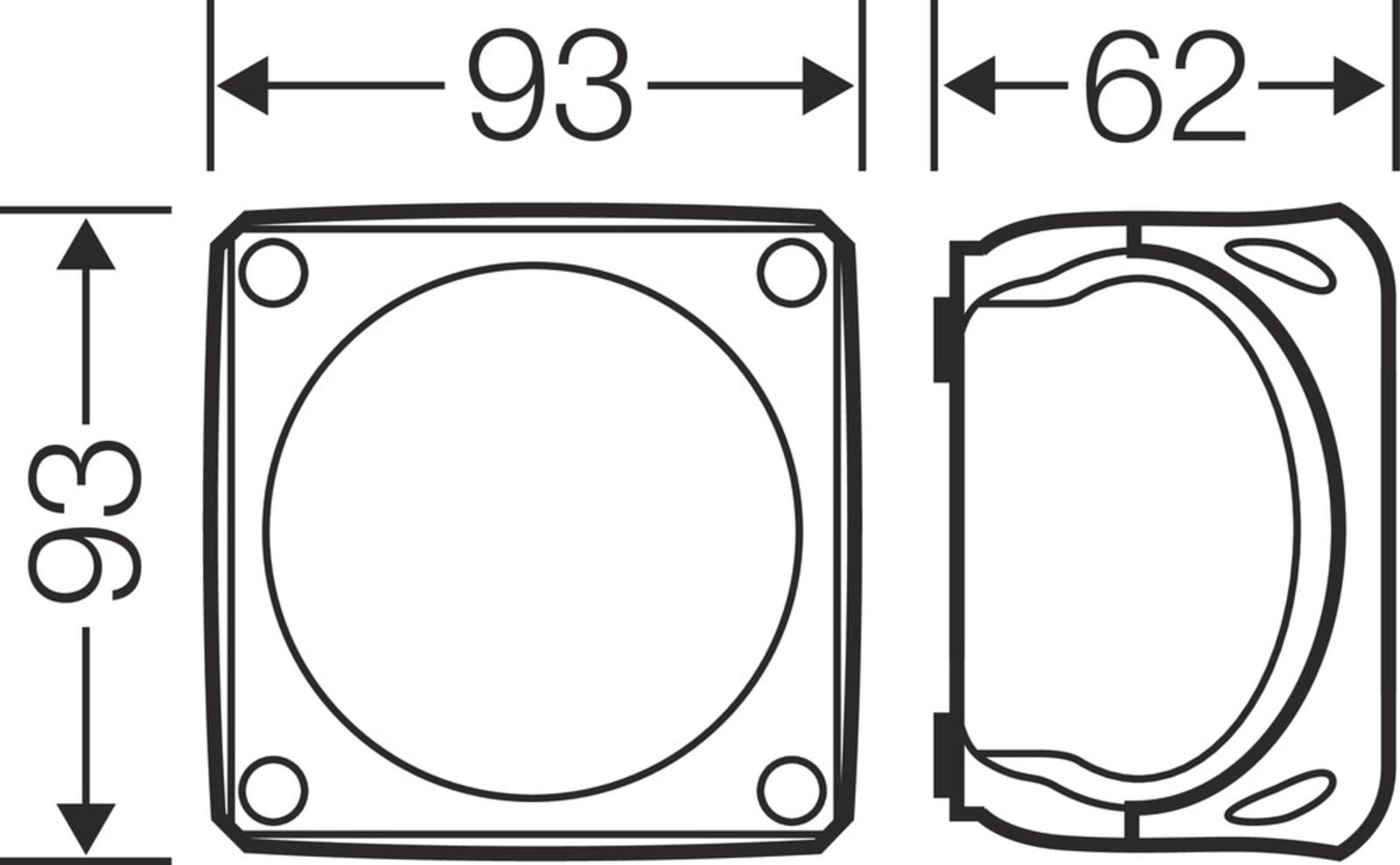

Ürünün ölçüleri 93 x 93 x 62 mm olup net ağırlığı yalnızca 0,128 kg'dır. Kompakt gövdesi, sınırlı montaj alanına sahip elektrik tesisatlarında kullanım avantajı sağlar.
Hızlı Kapama ve Mühürleme
Kapak çeyrek tur hızlı kapama mekanizmasına sahiptir. Kilitleme konumu kolayca görülebilir ve kapak ek aksesuar gerektirmeden mühürlenebilir.
Kullanım Alanları
- Elektrik tesisatları
- Kablo bağlantı ve dağıtım uygulamaları
- Otomasyon tesisatları
- Makine elektrik tesisatları
- Klemensli buat uygulamaları
- Kontrol ve kumanda devreleri
- Korunaklı iç tesisatlar
- Korunaklı dış tesisatlar
Hensel Türkiye ve Hensel Bayileri
Hensel DK 0202 B, Hensel ENYCASE DK serisinin kompakt ve 20 A nominal akımlı klemensli kablo bağlantı buatıdır. Hensel Türkiye'nin resmi ürün sayfasında ürünün teknik özellikleri ve satış verileri yayınlanmaktadır. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel ENYCASE ürün seçeneklerine ulaşabilirsiniz.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591134398
