Hensel DK 0202 GZ Klemensli Kablo Bağlantı Buatı IP66 93x93x62 mm
Hensel DK 0202 GZ, elektrik tesisatlarında kabloların güvenli ve düzenli şekilde birleştirilmesi için tasarlanmış klemensli kablo bağlantı buatıdır. Hensel ENYCASE DK serisinde yer alan ürün, korunaklı tesisatlarda kablo bağlantılarının muhafaza edilmesi ve elektrik bağlantılarının düzenli şekilde gerçekleştirilmesi için kullanılır.
93 x 93 x 62 mm ölçülerindeki Hensel DK 0202 GZ, IP66 koruma derecesine, 690 V nominal izolasyon gerilimine ve 20 A nominal akıma sahiptir. Ürün içerisinde bulunan 5 kutuplu klemens, 0,75-2,5 mm² arasındaki bakır iletkenlerin bağlantısı için uygundur.
Hensel DK 0202 GZ Özellikleri
- Klemensli kablo bağlantı buatı
- 5 kutuplu klemens
- 0,75-2,5 mm² nominal bağlantı kesiti
- 20 A nominal akım
- 690 V nominal izolasyon gerilimi
- IP66 koruma derecesi
- IK07 darbe dayanımı

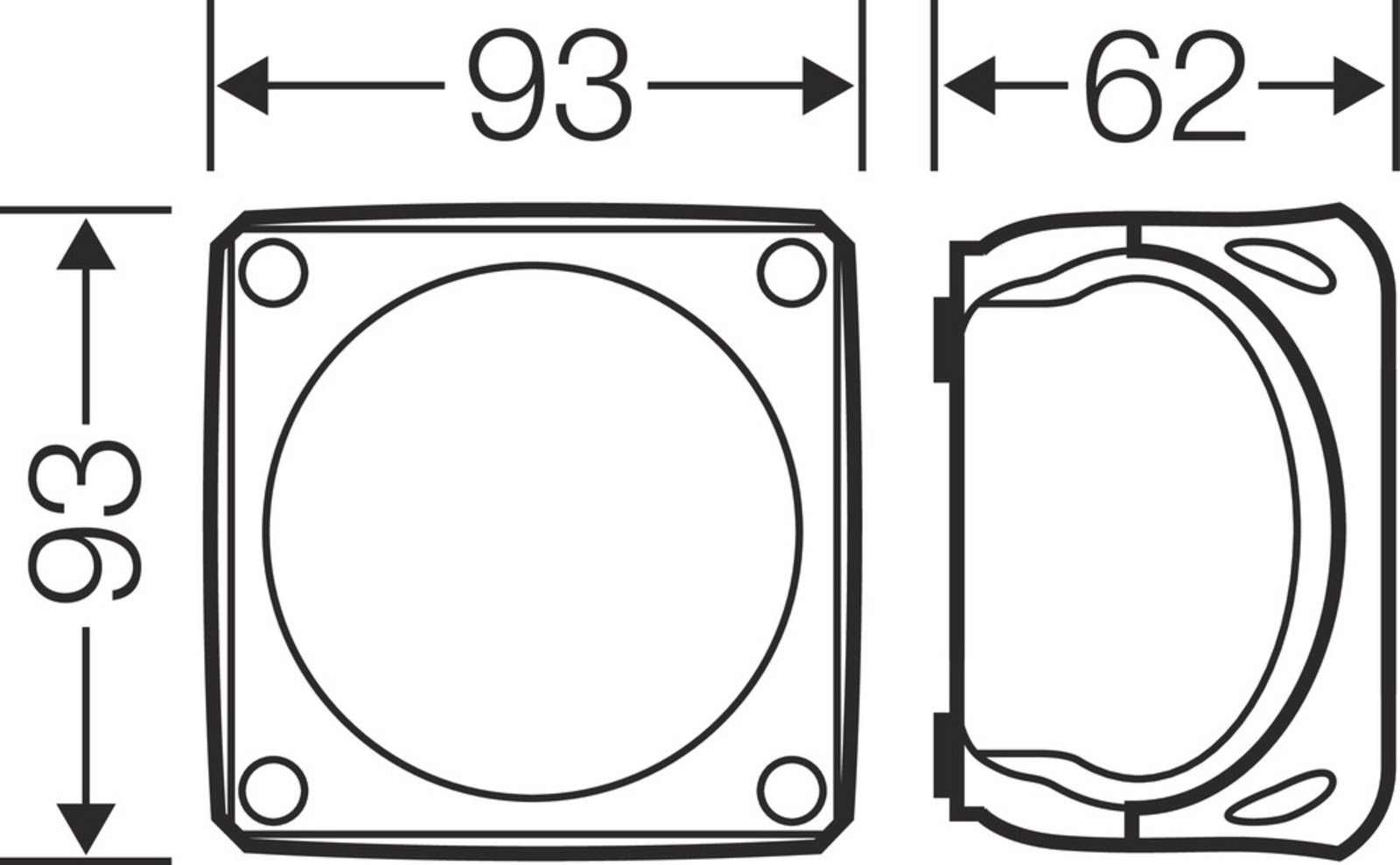

- 93 x 93 x 62 mm kompakt ölçü
- Hızlı kapama düzenekli kapak
- Aksesuar gerektirmeden mühürlenebilir kapak
- Esnek sızdırmazlık membranlı kablo girişleri
- M20 kablo girişleri
- Polipropilen gövde
- RAL 7035 gri renk
- Halojensiz ve silikonsuz yapı
- VDE sertifikalı
Teknik Özellikler
| Marka |
Hensel |
| Seri |
ENYCASE DK |
| Model |
DK 0202 GZ |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Nominal Akım |
20 A |
| Nominal İzolasyon Gerilimi |
690 V |
| Klemens |
5 Kutuplu |
| Bağlantı Kesiti |
0,75-2,5 mm² |
| Bağlantı Tipi |
Vidalı Bağlantı |
| Soyma Uzunluğu |
10 mm |
| Klemens Sıkma Torku |
0,5 Nm |
| IP Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Duvar Kablo Girişi |
7 Adet Elastik Sızdırmazlık Membranı, M20 |
| Duvar Kablo Çapı |
6-15 mm |
| Zemin Kablo Girişi |
1 Adet Elastik Sızdırmazlık Membranı |
| Zemin Kablo Çapı |
6-13 mm |

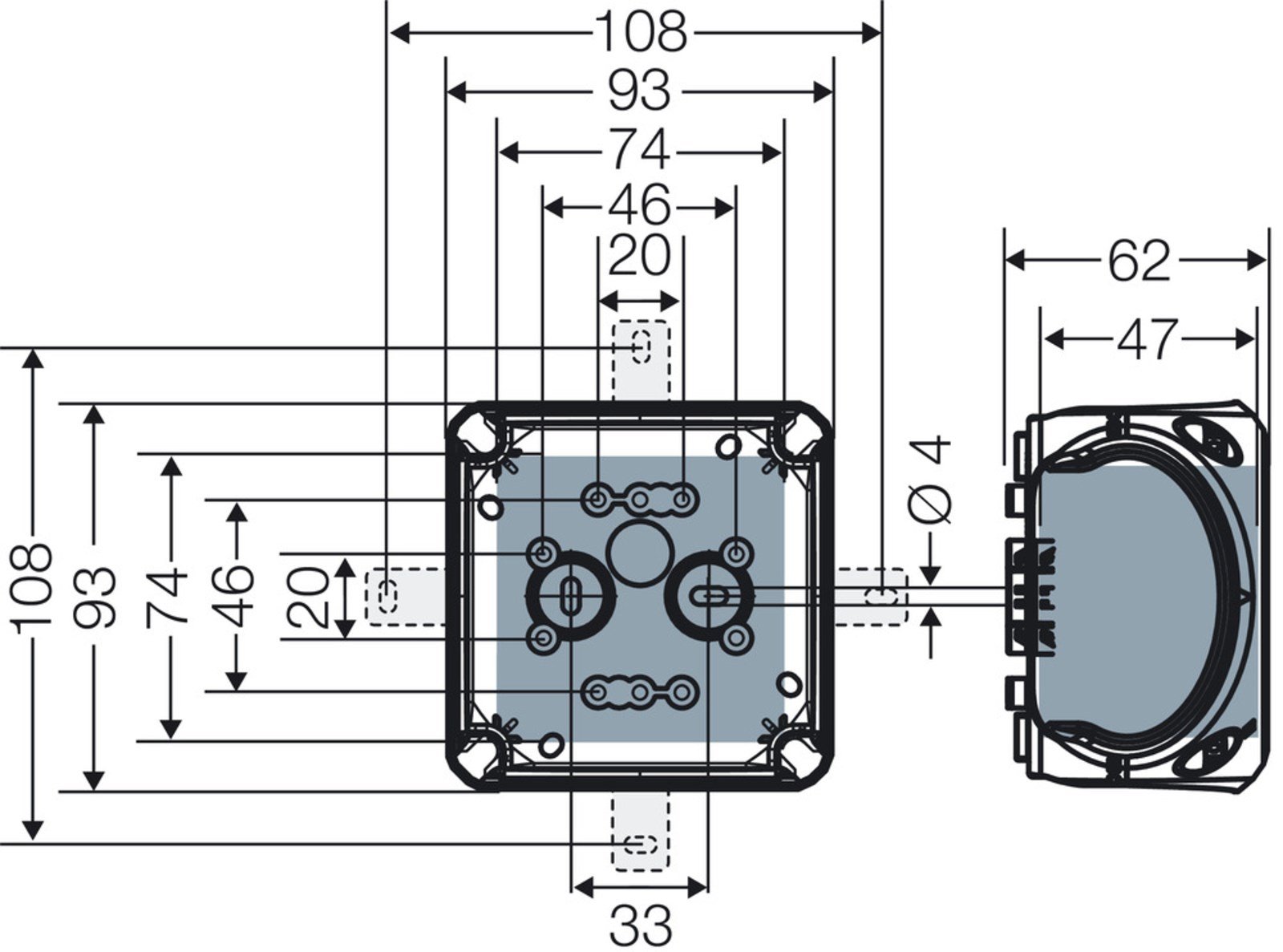

| Boyutlar |
93 x 93 x 62 mm |
| Malzeme |
Polipropilen |
| Renk |
RAL 7035 Gri |
| Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Testi |
750 °C |
| UL 94 |
V-2 |
| Halojensiz |
Evet |
| Silikonsuz |
Evet |
| Net Ağırlık |
0,128 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |

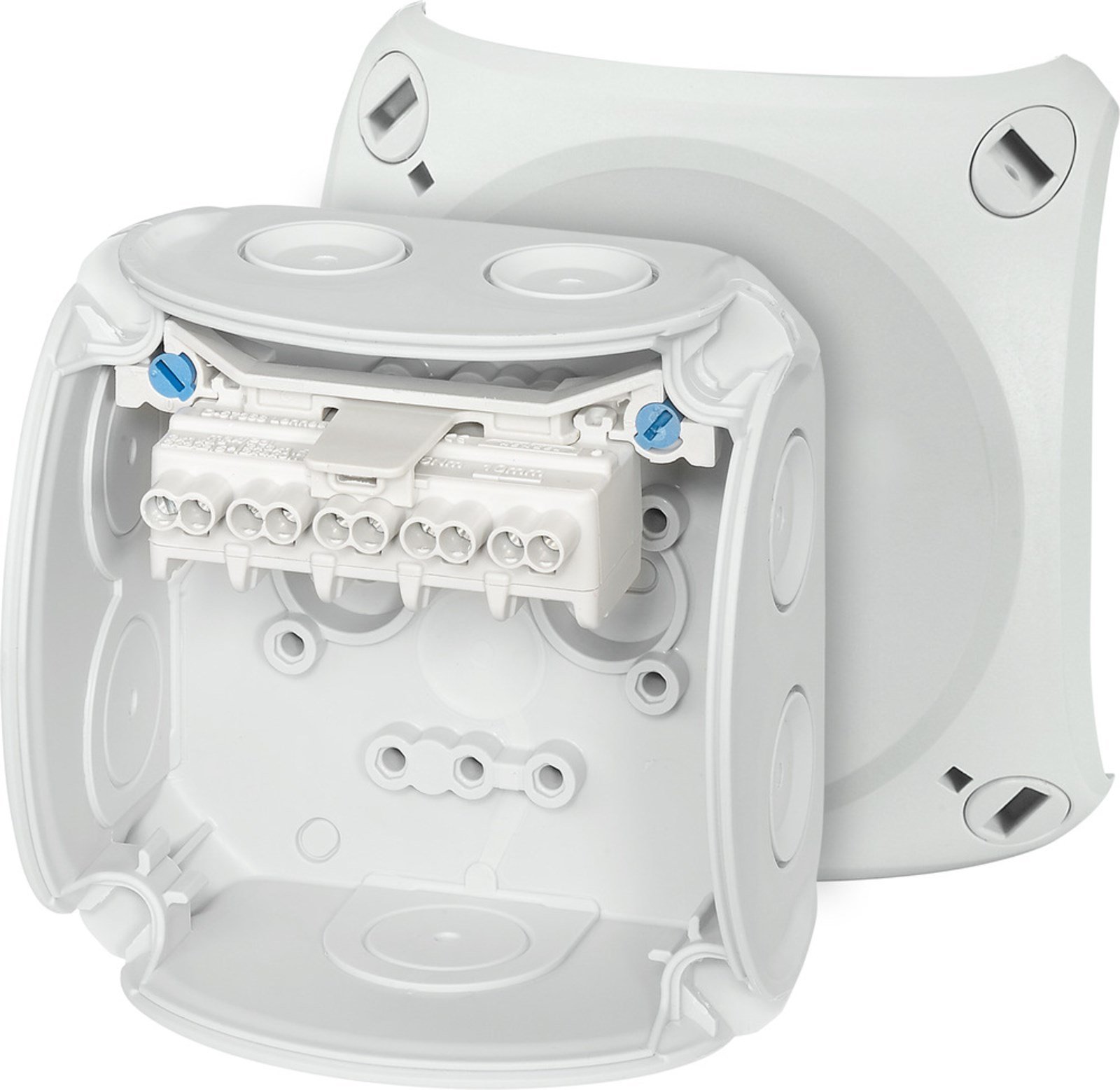

5 Kutuplu Klemensli Kablo Bağlantı Buatı
Hensel DK 0202 GZ, beş kutuplu dahili klemensi sayesinde elektrik kablolarının bağlantı noktalarının kutu içerisinde düzenli şekilde oluşturulmasına yardımcı olur. Klemens noktaları; tek telli, çok telli ve ince telli bakır iletkenlerin kullanımına uygundur.
Üretici verilerine göre her klemens noktasında iletken sayısı ve kesiti bağlantı tipine göre değişir. 0,75-1 mm² iletkenlerde en fazla 4, 1,5 mm² iletkenlerde en fazla 3, 2,5 mm² iletkenlerde en fazla 2 ve 4 mm² iletkende 1 iletken kullanılabilir.
IP66 Kablo Bağlantı Kutusu
IP66 koruma derecesine sahip Hensel DK 0202 GZ, korunaklı tesisatlarda kablo bağlantılarının dış etkenlere karşı korunmasına yardımcı olur. Ürün, DIN VDE 0100 Bölüm 737 kapsamında iç mekân ve korumalı dış ortam tesisatlarında kullanım için belirtilmiştir.

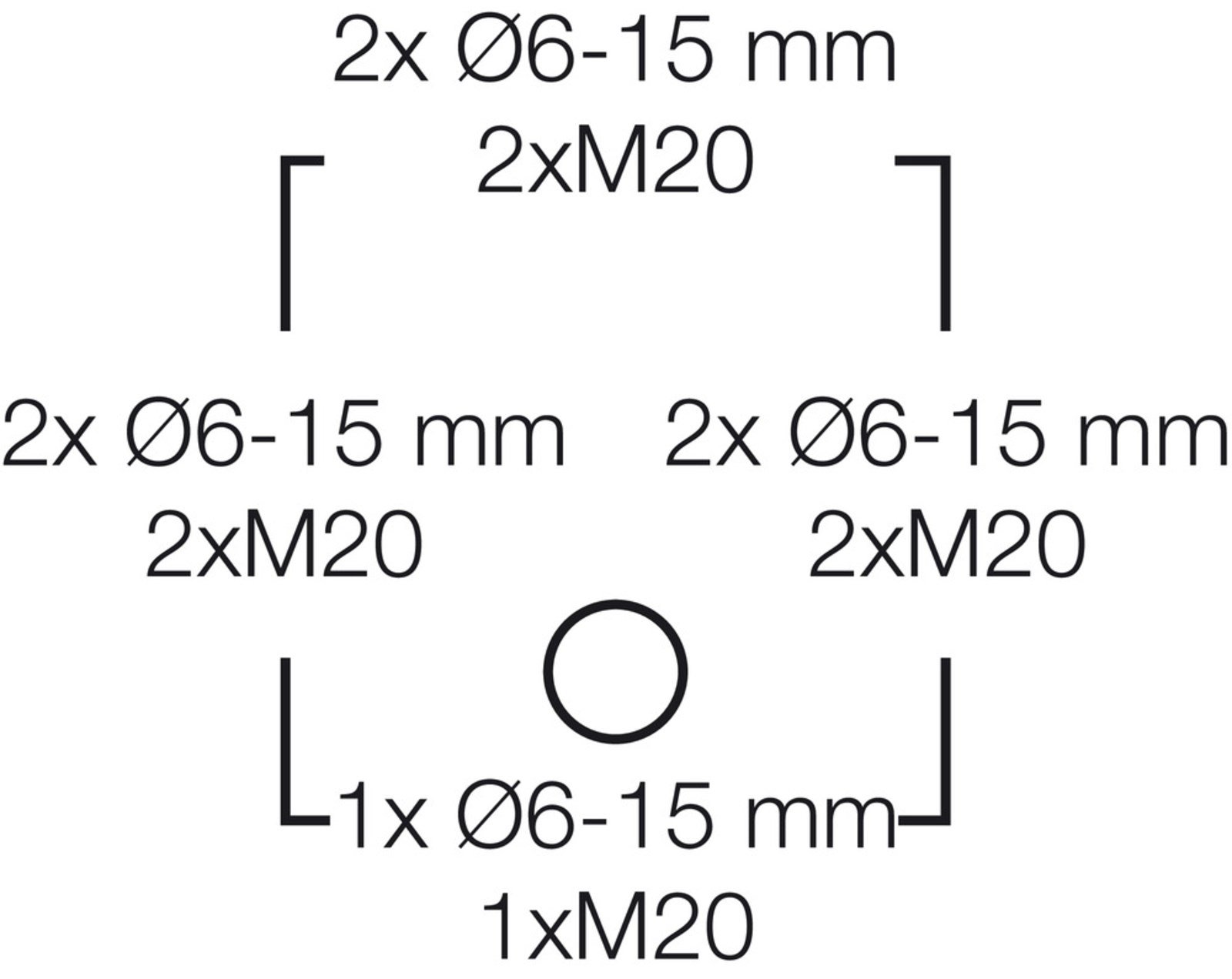

Esnek Sızdırmazlık Membranlı Kablo Girişleri
Ürünün duvarlarında 7 adet M20 elastik sızdırmazlık membranı bulunur ve 6-15 mm çapındaki kablolar için uygundur. Ayrıca zeminde 6-13 mm kablo çapını destekleyen 1 adet elastik sızdırmazlık membranı yer alır.
Membranların gerektiğinde çıkarılabilir yapıda olması, uygulamaya göre uygun kablo rakoru kullanılmasına imkân sağlar.
Aletsiz Mühürlenebilir Hızlı Kapak
Hensel DK 0202 GZ hızlı kapama mekanizmasına sahiptir. Kapak çeyrek tur çevrilerek açılıp kapatılabilir ve kilitleme konumu kolayca görülebilir. Ayrıca kutu, ek aksesuar gerektirmeden mühürlenebilir.
Montaj Aksesuarları
Ürün ile birlikte duvar köşebentleri, kapak tutma kayışı ve kapatma tapası verilmektedir. Bu aksesuarlar kablo bağlantı kutusunun montajı ve kullanımını kolaylaştırmak üzere tasarlanmıştır.
Kullanım Alanları
- Elektrik kablo bağlantıları
- Kablo ek ve bağlantı noktaları
- Korunaklı elektrik tesisatları
- İç ortam elektrik tesisatları
- Korumalı dış ortam tesisatları
- Endüstriyel elektrik bağlantıları
- Makine ve ekipman kablolaması
- Kontrol ve kumanda devreleri
- Otomasyon bağlantıları
- Elektrik tesisatı buat uygulamaları
Hensel DK 0202 GZ Neden Tercih Edilir?
Hensel DK 0202 GZ Klemensli Kablo Bağlantı Buatı, kompakt 93 x 93 x 62 mm ölçüleri, IP66 koruması, dahili 5 kutuplu klemensi ve esnek sızdırmazlık membranlı kablo girişleriyle profesyonel elektrik bağlantı uygulamaları için geliştirilmiştir.
690 V nominal izolasyon gerilimi, 20 A nominal akım, IK07 darbe dayanımı ve hızlı kapama mekanizması sayesinde elektrik tesisatlarında güvenli ve düzenli kablo bağlantıları oluşturulmasına yardımcı olur.
GTİP Bilgileri
GTİP / Gümrük Tarife Numarası: 85369010
Barkod Bilgileri
EAN / Barkod: 4012591125334
Ürün Satış Bilgileri
| Hensel Ürün Numarası |
62000148 |
| Ambalaj Birimi |
5 Adet |
| ETIM |
EC002600 - Duvar/Tavan Yüzey Montajı İçin Kutu/Muhafaza |
| VDE Sertifika No |
40049684 |
Hensel DK 0202 GZ 5 Kutuplu Klemensli IP66 Kablo Bağlantı Buatı, 0,75-2,5 mm² nominal bağlantı kesitleri, 20 A nominal akım ve 690 V izolasyon gerilimiyle elektrik tesisatlarında güvenli kablo bağlantıları için profesyonel bir çözümdür.
