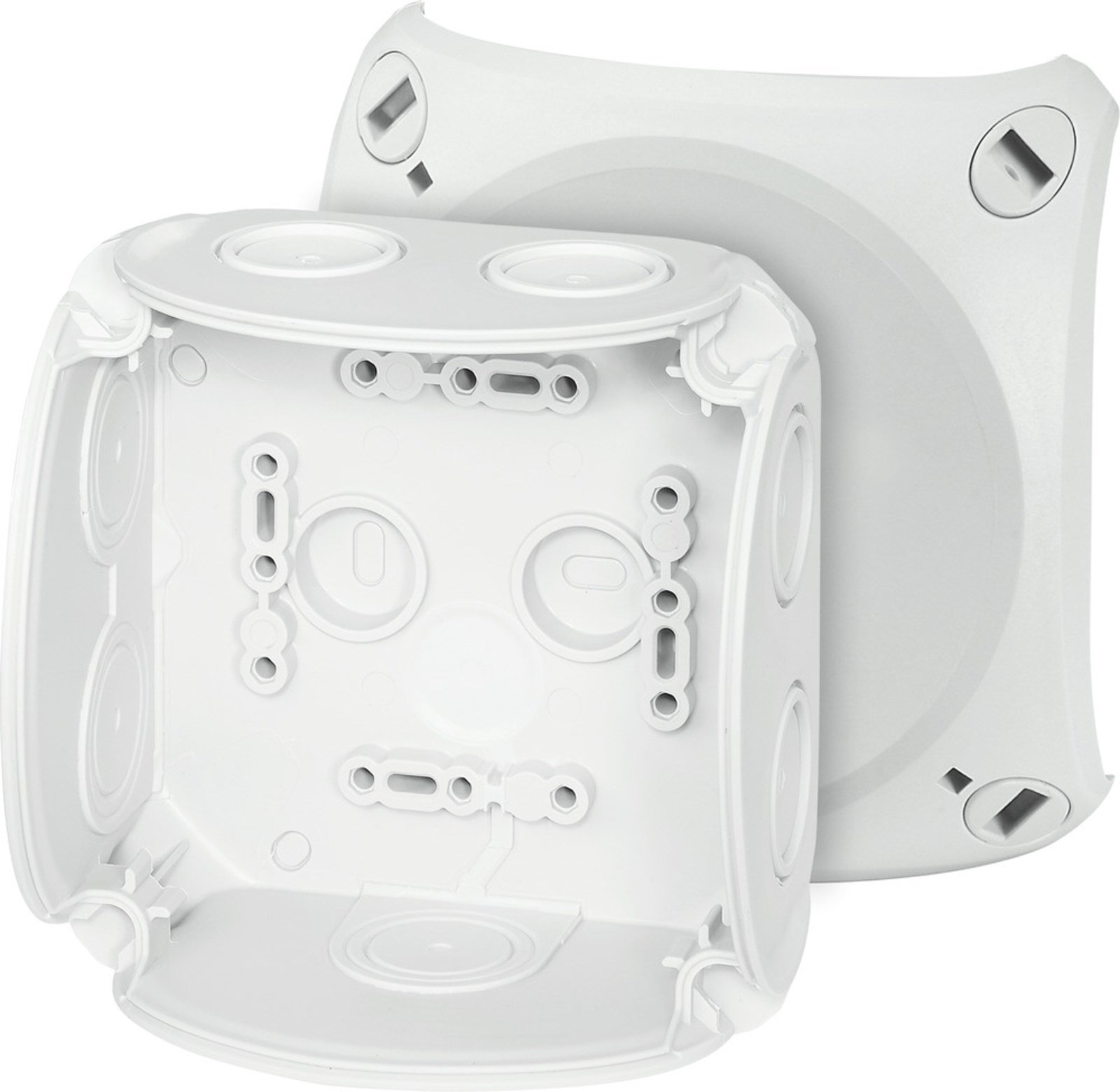

Hensel DK 0400 GZ Klemenssiz Kablo Bağlantı Buatı 104x104x70 mm IP66 1000 V
Hensel DK 0400 GZ, elektrik tesisatlarındaki kablo bağlantılarının güvenli şekilde muhafaza edilmesi için kullanılan klemenssiz kablo bağlantı buatıdır. Hensel ENYCASE DK serisi içerisinde yer alan ürün, 104 x 104 x 70 mm gövde ölçülerine, IP66 koruma sınıfına ve 1000 V nominal izolasyon gerilimine sahiptir.
Klemenssiz yapısı sayesinde bağlantı elemanlarının uygulamanın teknik gereksinimlerine göre seçilmesine olanak sağlar. Esnek sızdırmazlık membranları farklı kablo çaplarının geçirilmesine yardımcı olur. Membranlar, ihtiyaç halinde kablo rakoru kullanımı için çıkarılabilir yapıdadır.
Hensel DK 0400 GZ Öne Çıkan Özellikler
- Klemenssiz kablo bağlantı buatı
- Hensel ENYCASE DK serisi
- 104 x 104 x 70 mm kompakt gövde
- 1000 V nominal izolasyon gerilimi
- IP66 koruma sınıfı
- IK07 darbe dayanımı
- 7 adet duvar kablo girişi
- 1 adet zemin kablo girişi
- Esnek sızdırmazlık membranları
- Kablo rakoru kullanımı için çıkarılabilir membran yapısı
- Çeyrek dönüşlü hızlı kapama kapağı
- Ek aksesuar gerektirmeden mühürlenebilir kapak
- Polipropilen gövde
- Halojensiz ve silikon içermeyen malzeme
- 750 °C kızgın tel dayanımı
Teknik Özellikler
| Marka |
Hensel |
| Model |
DK 0400 GZ |
| Ürün Numarası |
62000150 |
| Ürün Tipi |
Klemenssiz Kablo Bağlantı Buatı |
| Seri |
ENYCASE DK |
| Nominal Kesit |
4 mm² |
| Nominal İzolasyon Gerilimi |
Ui = 1000 V |
| Duvar Kablo Girişleri |
7 adet elastik sızdırmazlık membranı, Ø 9-17 mm |
| Metrik Çıkarma Boyutu |
M20, M25 |
| Zemin Kablo Girişi |
1 adet elastik sızdırmazlık membranı, Ø 6-15 mm |
| Kapak Sabitleme |
Hızlı kapama düzeneği, çeyrek dönüşle açma ve kapama |
| Koruma Sınıfı |
IP66 |
| Darbe Dayanımı |
IK07 |
| Mühürlenebilir |
Evet, ek aksesuar olmadan |
| Malzeme |
Polipropilen |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Kızgın Tel Dayanımı |
750 °C |
| UL 94 |
V-2 |
| Ortam Sıcaklığı |
-25 °C ile +40 °C |
| 24 Saat Maksimum Ortam Sıcaklığı |
35 °C |

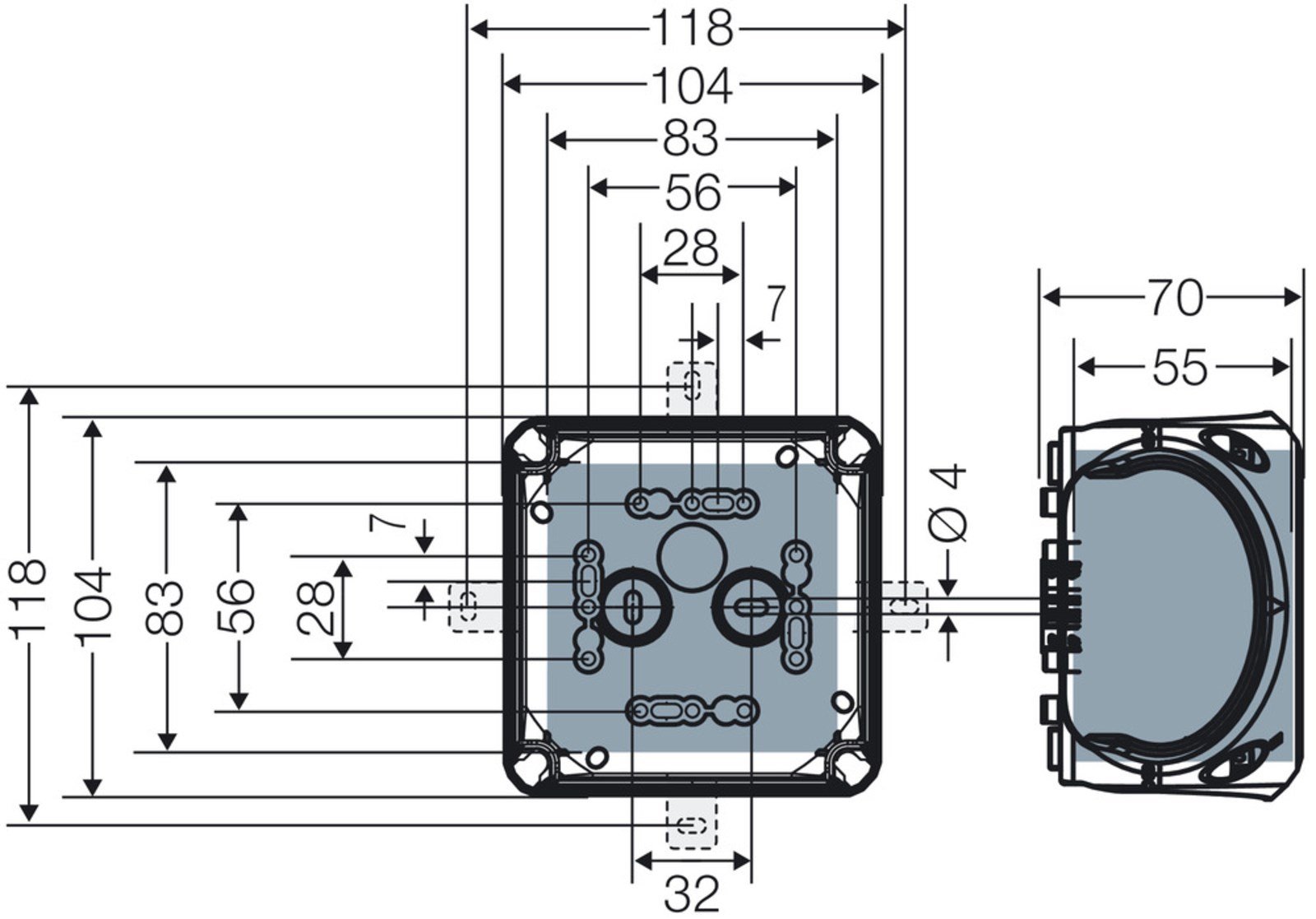

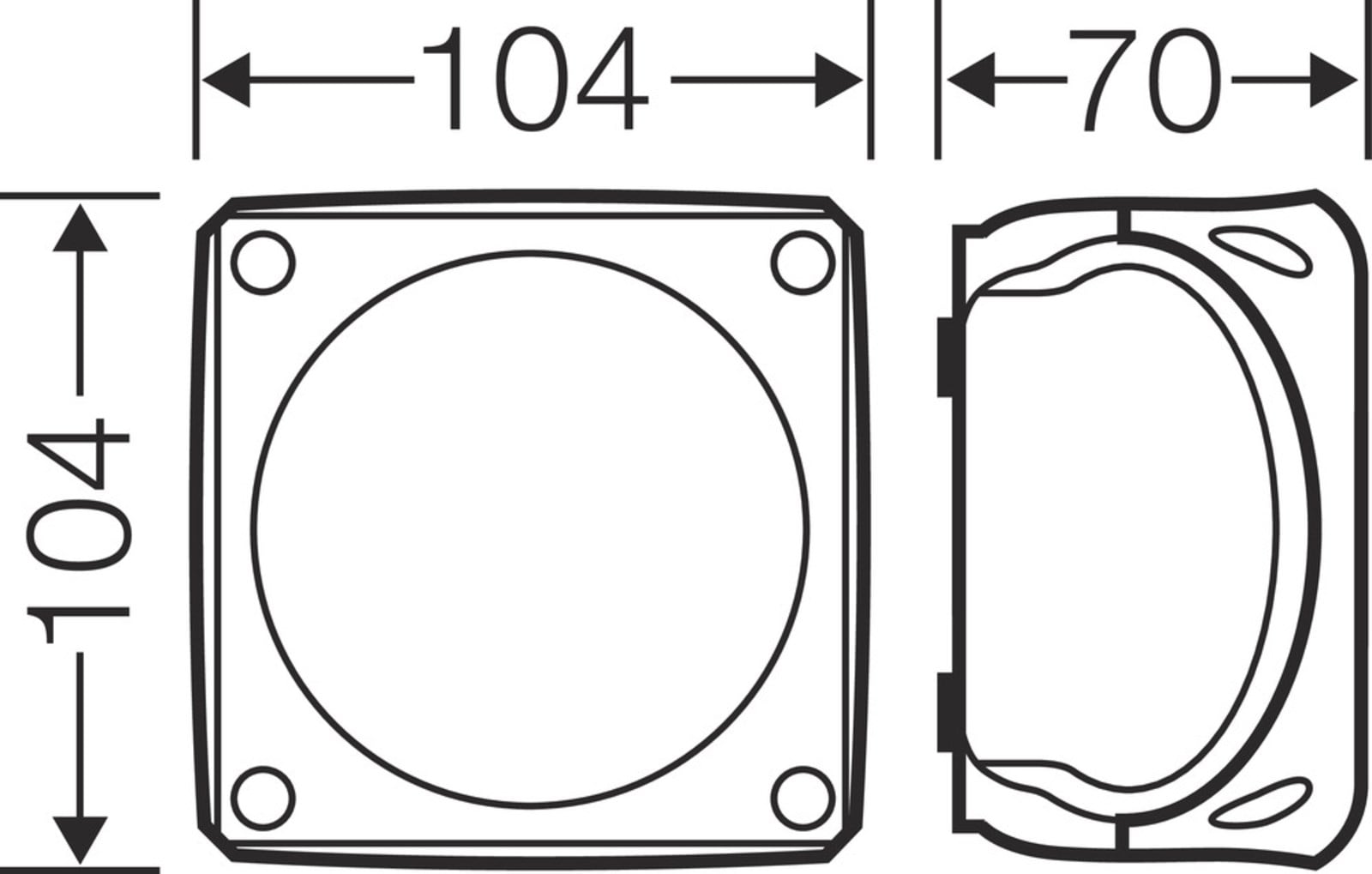

| Yükseklik |
104 mm |
| Genişlik |
104 mm |
| Derinlik |
70 mm |
| Net Ağırlık |
0,122 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
IP66 Koruma Sınıfı
Hensel DK 0400 GZ, IP66 koruma derecesi ile kablo bağlantı noktalarının uygun uygulama koşullarında toza ve güçlü su püskürtmelerine karşı korunmasına yardımcı olur. Ürün, Hensel tarafından korunaklı tesisat uygulamaları için belirtilmektedir.
Esnek Kablo Giriş Membranları

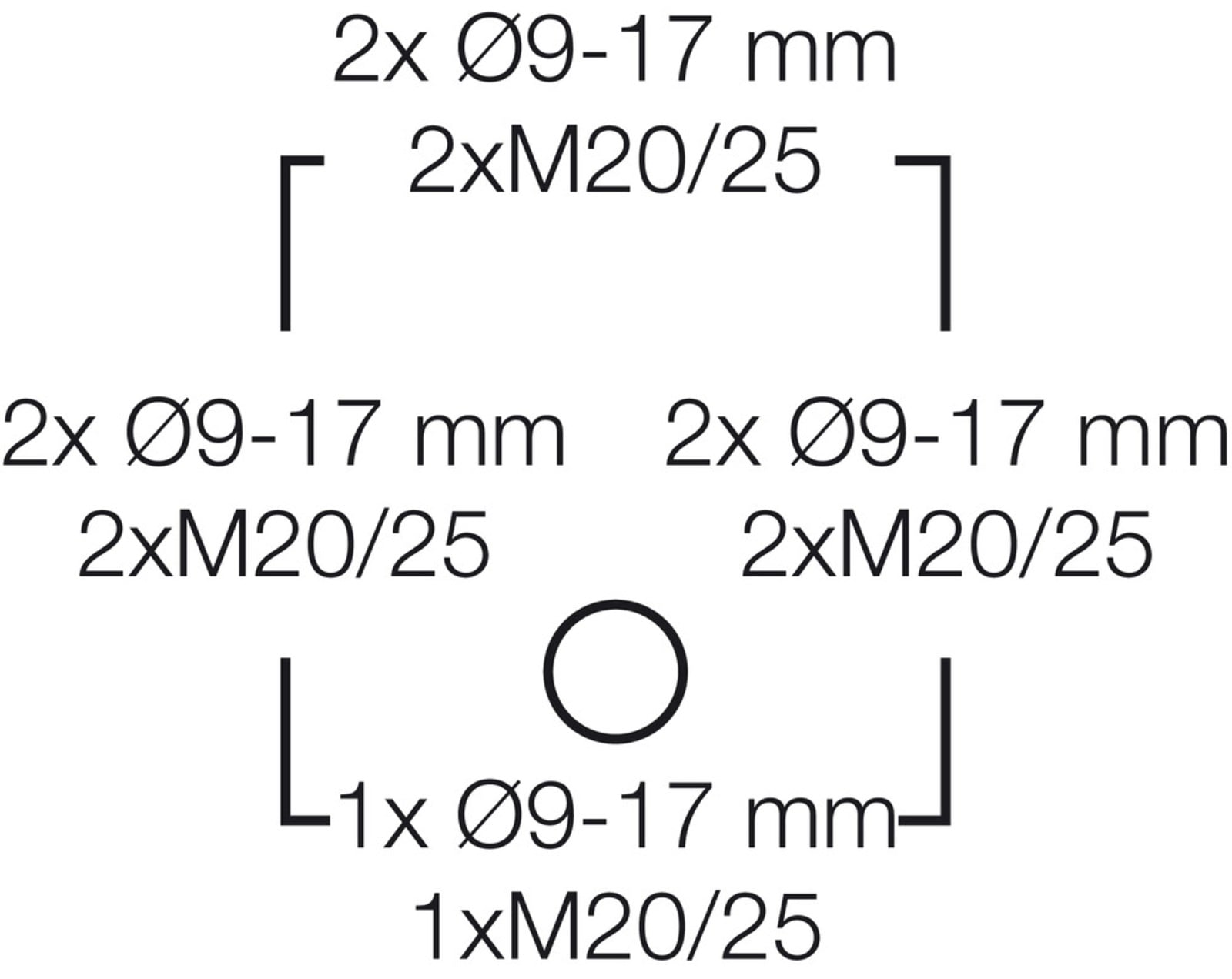

Buatta 7 adet duvar kablo girişi ve 1 adet zemin kablo girişi bulunur. Duvar girişlerindeki elastik sızdırmazlık membranları 9-17 mm, zemin girişindeki membran ise 6-15 mm sızdırmazlık çapı aralığına sahiptir. Duvar girişleri M20 ve M25 kablo rakoru uygulamalarına uygun şekilde çıkarılabilir yapıdadır.
Hızlı Kapama ve Mühürlenebilir Kapak
DK 0400 GZ'nin kapağı, çeyrek dönüşlü hızlı kapama mekanizması ile kolayca açılıp kapatılabilir. Kilitleme konumu kolayca görülebilir. Kapak, ilave aksesuar gerektirmeden mühürlenebilir yapıdadır.
Klemenssiz Yapı
Klemenssiz tasarım, bağlantı elemanlarının tesisatın ihtiyaçlarına göre ayrıca seçilmesine olanak sağlar. Bu nedenle kullanılacak klemens, bağlantı ekipmanı ve kablo kesitlerinin uygulamanın elektriksel gereksinimlerine uygun olarak belirlenmesi gerekir.
Polipropilen Gövde
Hensel DK 0400 GZ gövdesi polipropilen malzemeden üretilmiştir. Ürün halojensiz ve silikon içermez. 750 °C kızgın tel dayanımına ve UL 94 V-2 malzeme sınıfına sahiptir.
Kullanım Alanları
- Elektrik tesisatları
- Kablo bağlantı ve dağıtım noktaları
- Endüstriyel elektrik tesisatları
- Makine ve otomasyon uygulamaları
- Kontrol devresi bağlantıları
- Korunaklı iç ortam tesisatları
- Korunaklı dış ortam tesisatları
Hensel DK 0400 GZ Kablo Bağlantı Buatı
Hensel DK 0400 GZ; 104x104x70 mm ölçüleri, klemenssiz yapısı, IP66 koruma derecesi, 1000 V nominal izolasyon gerilimi ve esnek sızdırmazlık membranları ile kablo bağlantılarının muhafaza edilmesine yönelik bir ENYCASE DK serisi bağlantı buatıdır.
GTİP Bilgileri
GTİP / Gümrük Tarife Numarası: 8536.90.10.00.00
Barkod Bilgileri
EAN / GTIN: 4012591125358
