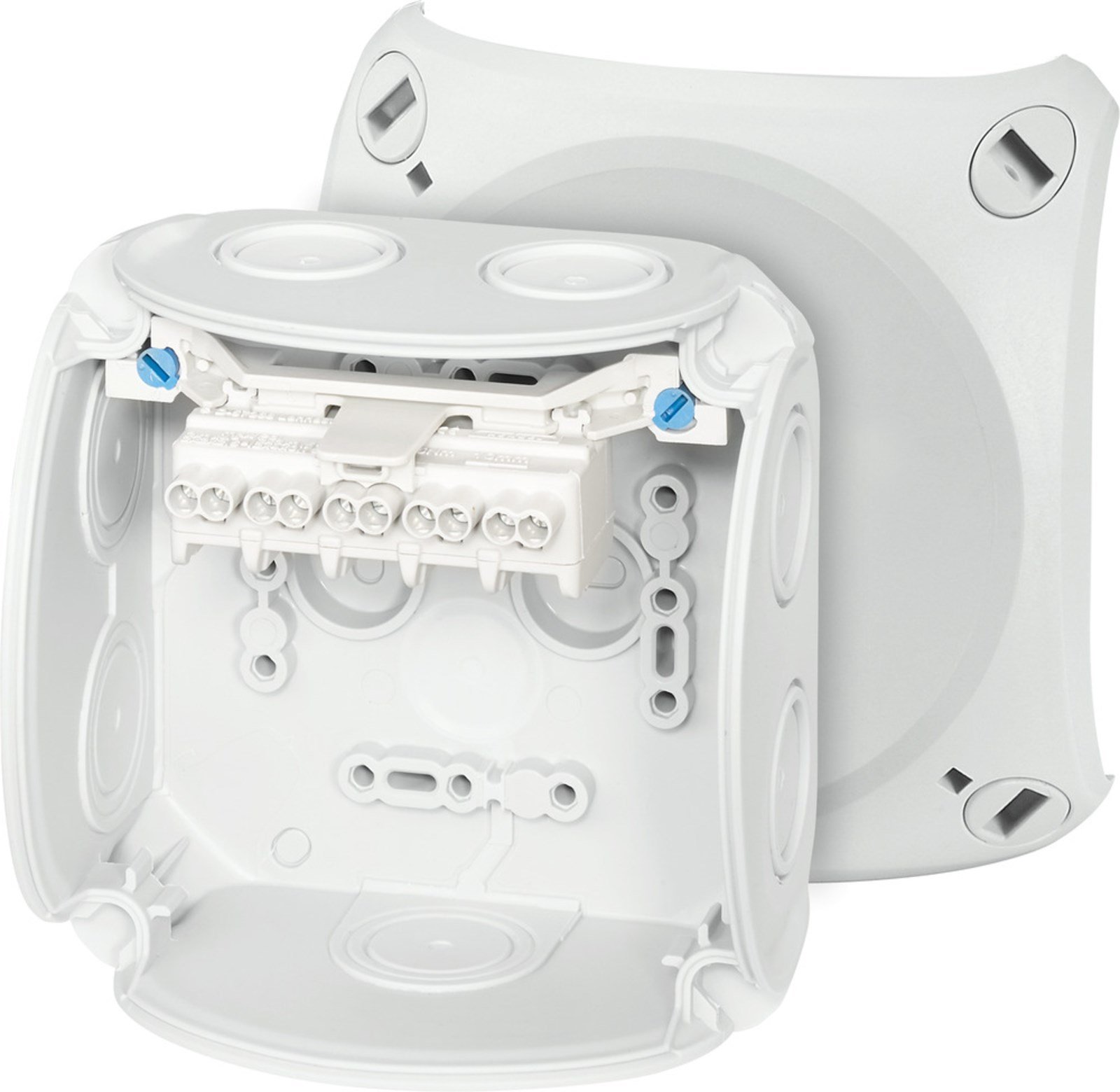

Hensel DK 0402 GZ Klemensli Kablo Bağlantı Buatı IP66 104x104x70 mm
Hensel DK 0402 GZ, elektrik tesisatlarında kablo ekleme, dağıtma ve bağlantı işlemleri için tasarlanmış klemensli kablo bağlantı buatıdır. Hensel ENYCASE DK serisinde yer alan ürün, korumalı tesisatlarda kullanılmak üzere geliştirilmiş olup IP66 koruma derecesi sunar.
104 x 104 x 70 mm ölçülerindeki Hensel DK 0402 GZ, dahili 5 kutuplu ayırma klemensine, 20 A nominal akıma ve 690 V nominal izolasyon gerilimine sahiptir. Nominal bağlantı kesiti 0,75-2,5 mm² olup farklı bakır iletken tipleriyle kullanılabilir. :contentReference[oaicite:0]{index=0}
Hensel DK 0402 GZ Özellikleri
- 5 kutuplu dahili klemens
- Ayırma klemensli kablo bağlantı buatı
- 0,75-2,5 mm² nominal bağlantı kesiti
- 20 A nominal akım
- 690 V nominal izolasyon gerilimi
- IP66 koruma derecesi
- IK07 darbe dayanımı

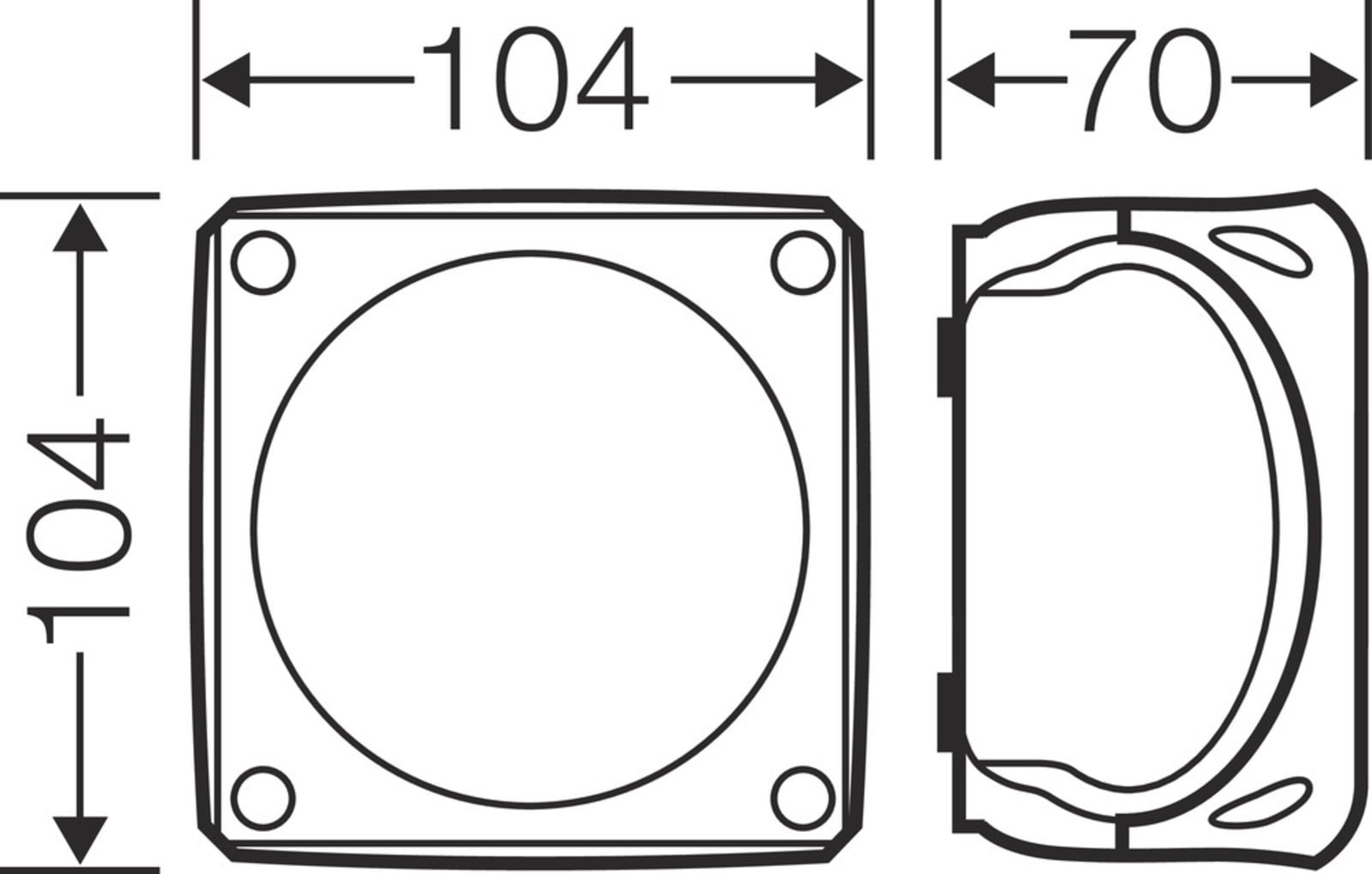

- 104 x 104 x 70 mm kompakt ölçüler
- 7 adet duvar tipi elastik sızdırmazlık membranı
- 1 adet zemin tipi elastik sızdırmazlık membranı
- M20 ve M25 metrik kablo girişleri
- Aksesuar gerektirmeden mühürlenebilir hızlı kapak
- Çeyrek dönüşlü hızlı kapama mekanizması
- Polipropilen gövde
- RAL 7035 gri renk
- Halojensiz ve silikonsuz yapı
- VDE sertifikalı
Teknik Özellikler
| Marka |
Hensel |
| Seri |
ENYCASE DK |
| Model |
DK 0402 GZ |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Klemens |
5 Kutuplu |
| Klemens Tipi |
Ayırma Klemensi |
| Nominal Akım |
20 A |
| Nominal İzolasyon Gerilimi |
690 V |
| Bağlantı Kesiti |
0,75-2,5 mm² |
| Bağlantı Tipi |
Vidalı Bağlantı |
| Soyma Uzunluğu |
10 mm |
| Klemens Sıkma Torku |
0,5 Nm |
| Duvar Kablo Girişleri |
7 Adet Elastik Sızdırmazlık Membranı |
| Duvar Giriş Ölçüsü |
M20 / M25 |
| Duvar Kablo Çapı |
9-17 mm |
| Zemin Kablo Girişi |
1 Adet Elastik Sızdırmazlık Membranı |
| Zemin Kablo Çapı |
6-15 mm |
| IP Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Kapak |
Hızlı Kapama, Çeyrek Dönüş |
| Mühürlenebilir |
Evet, Aksesuar Gerektirmez |
| Malzeme |
Polipropilen |
| Renk |
RAL 7035 Gri |
| Çalışma Sıcaklığı |
-25 °C ile +40 °C |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Testi |
750 °C |
| UL 94 |
V-2 |
| Halojensiz |
Evet |
| Silikonsuz |
Evet |

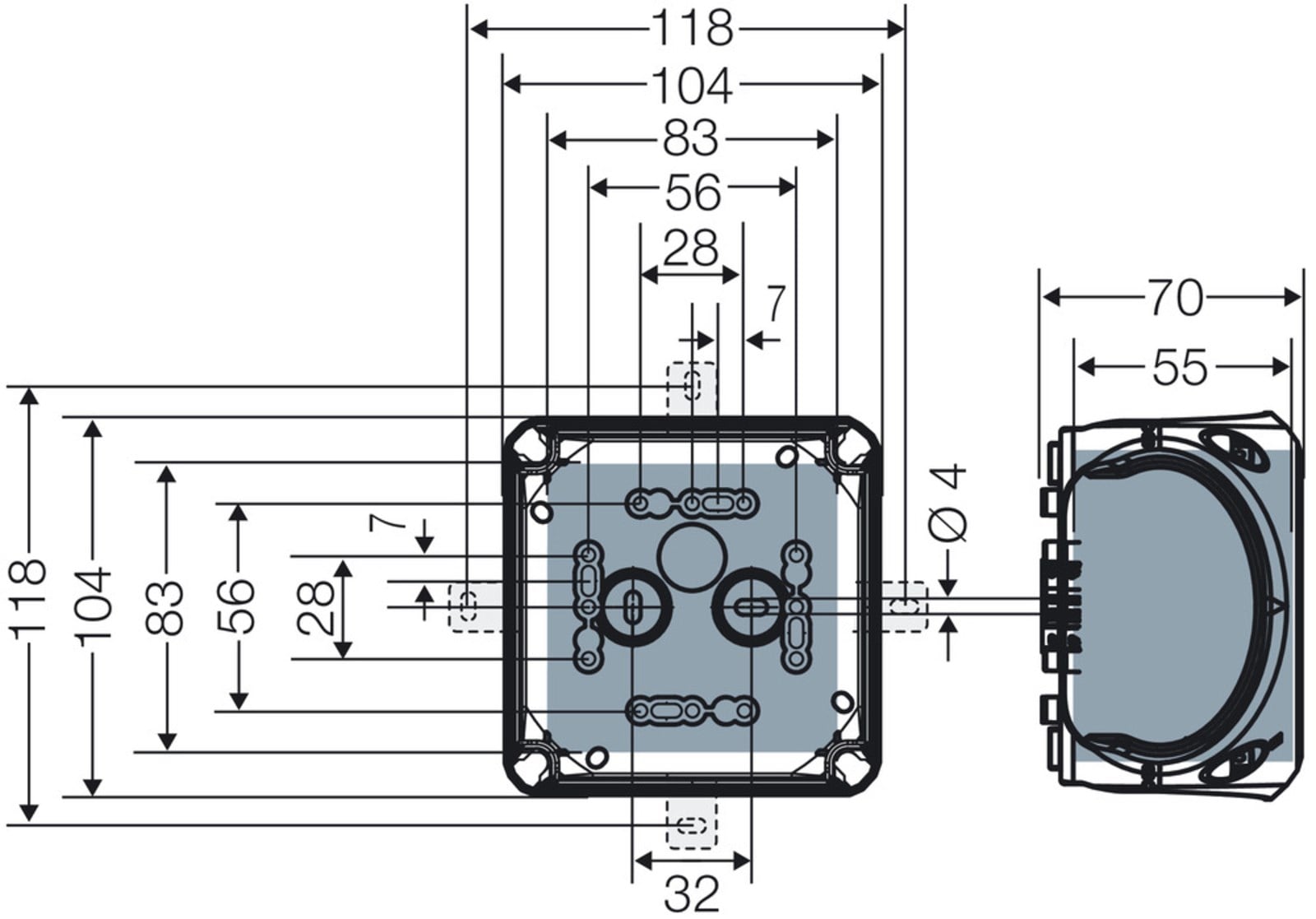

| Ölçüler |
104 x 104 x 70 mm |
| Net Ağırlık |
0,151 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
5 Kutuplu Ayırma Klemensli Kablo Buatı
Hensel DK 0402 GZ, dahili 5 kutuplu ayırma klemensi sayesinde elektrik kablolarının bağlantı ve dağıtım işlemlerinin buat içerisinde düzenli şekilde gerçekleştirilmesine yardımcı olur. Klemens bağlantıları bakır iletkenler için tasarlanmıştır.
Her klemens noktasında iletken kesitine göre farklı bağlantı kapasitesi bulunur. Üretici verilerine göre 0,75-1 mm² iletkenlerde bir klemens noktasında 4 iletkene, 1,5 mm² iletkenlerde 3 iletkene, 2,5 mm² iletkenlerde 2 iletkene ve 4 mm² iletkenlerde 1 iletkene kadar bağlantı yapılabilir.
IP66 Kablo Bağlantı Buatı
Hensel DK 0402 GZ IP66 buat, korumalı elektrik tesisatlarında kablo bağlantılarını dış etkenlere karşı korumaya yardımcı olur. IP66 koruma derecesi ve IK07 darbe dayanımı ile çeşitli iç ortam ve korunaklı dış ortam uygulamalarında kullanılabilir.
Üretici tarafından ürünün DIN VDE 0100 Bölüm 737 kapsamında iç mekânlar ve korumalı dış ortam tesisatlarında kullanımına uygun olduğu belirtilmektedir.
Esnek Sızdırmazlık Membranları

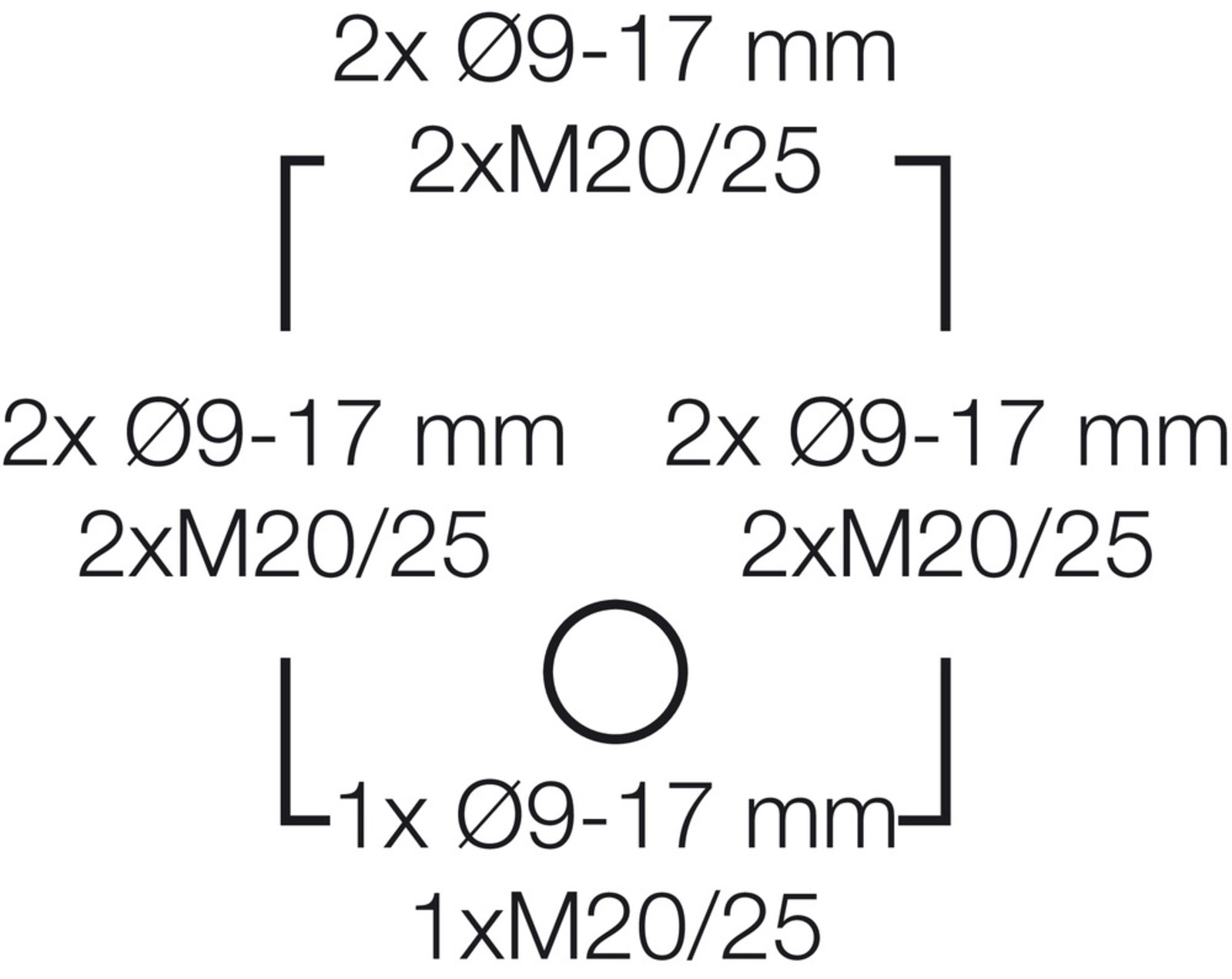

Buatın duvarlarında 7 adet elastik sızdırmazlık membranı bulunur. Bu girişler M20 ve M25 metrik ölçülerine uygun olup 9-17 mm çapındaki kabloların girişine olanak sağlar. Zeminde bulunan ek membran ise 6-15 mm kablo çaplarını destekler.
Esnek membranların çıkarılabilir yapısı sayesinde gerektiğinde uygun kablo rakorları ve aksesuarlar ile farklı kablo giriş çözümleri oluşturulabilir.
Hızlı Kapama ve Mühürlenebilir Kapak
Hensel DK 0402 GZ kapağı çeyrek dönüşle açılıp kapatılabilen hızlı kapama mekanizmasına sahiptir. Kilitleme konumu kolayca görülebilir. Ayrıca kapak, herhangi bir ek aksesuar gerektirmeden mühürlenebilir.
Birlikte Verilen Aksesuarlar
- Duvar köşebentleri
- Kapak tutma kayışı
- Kapatma tapası
Kullanım Alanları
- Elektrik kablo bağlantıları
- Kablo ek ve dağıtım noktaları
- İç mekân elektrik tesisatları
- Korumalı dış ortam tesisatları
- Endüstriyel elektrik bağlantıları
- Makine ve ekipman kablolaması
- Kontrol ve kumanda devreleri
- Otomasyon bağlantıları
- Elektrik buat uygulamaları
- Klemensli kablo dağıtım uygulamaları
Hensel DK 0402 GZ Neden Tercih Edilir?
Hensel DK 0402 GZ Klemensli Kablo Bağlantı Buatı, 104 x 104 x 70 mm kompakt ölçüleri, 5 kutuplu ayırma klemensi, IP66 koruma derecesi ve esnek sızdırmazlık membranlı kablo girişleriyle profesyonel elektrik tesisatları için geliştirilmiştir.
20 A nominal akım, 690 V nominal izolasyon gerilimi, IK07 darbe dayanımı, hızlı kapama mekanizması ve aletsiz mühürlenebilir kapak yapısı sayesinde kablo bağlantı ve dağıtım uygulamalarında pratik bir çözüm sunar.
GTİP Bilgileri
GTİP / Gümrük Tarife Numarası: 85369010
Barkod Bilgileri
EAN / Barkod: 4012591125341
Ürün Satış Bilgileri
| Hensel Ürün Numarası |
62000149 |
| Ambalaj Birimi |
5 Adet |
| ETIM |
EC002600 |
| VDE Sertifika No |
40049684 |
Hensel DK 0402 GZ 104x104x70 mm
Hensel DK 0402 GZ 5 Kutuplu Klemensli IP66 Kablo Bağlantı Buatı, 0,75-2,5 mm² nominal bağlantı kesitleri, 20 A nominal akım ve 690 V izolasyon gerilimiyle elektrik kablo bağlantılarının düzenli ve güvenli şekilde yapılması için tasarlanmıştır.
