Hensel DK 0404 B Klemensli Kablo Bağlantı Buatı 104x104x70 mm IP66 32 A
Hensel DK 0404 B, elektrik tesisatlarında kabloların güvenli şekilde birleştirilmesi ve dağıtılması için kullanılan klemensli kablo bağlantı buatıdır. Hensel ENYCASE DK serisinde yer alan ürün, korunaklı tesisatlar için tasarlanmıştır.
Ürün içerisinde ayırma klemensi bulunur ve klemens başına iki sıkıştırma noktası sunar. Klemens yapısı yuvarlak bakır iletkenlerle kullanılabilir. 1,5 mm² iletkenlerden kutup başına 4 adet, 2,5 mm² iletkenlerden 3 adet, 4 mm² iletkenlerden 2 adet ve 6 mm² iletkenlerden 1 adet bağlantıyı destekler.
690 V nominal izolasyon gerilimi ve 32 A nominal akım değerine sahip DK 0404 B modelinde klemens sıkma momenti 0,7 Nm olarak belirtilmiştir. Sıyırma uzunluğu 10 mm'dir ve esnek iletkenlerde kablo pabucu kullanılması gerekmez.
Kutu üzerinde 7 adet duvar tipi ve 1 adet zemin tipi elastik sızdırmazlık membranı bulunur. Duvar girişleri M20 ve M25 ölçülerinde olup 9-17 mm kablo çaplarını, zemin girişi ise 6-15 mm kablo çaplarını destekler.
IP66 koruma sınıfı ve IK07 darbe dayanımına sahip ürünün gövdesi polipropilen malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kapak çeyrek tur hızlı kapama mekanizmasıyla sabitlenir ve ek aksesuar gerektirmeden mühürlenebilir.
Hensel DK 0404 B Özellikleri
- ENYCASE DK serisi klemensli kablo bağlantı buatı
- Ayırma klemensi
- 32 A nominal akım
- 690 V nominal izolasyon gerilimi
- 1,5 mm² iletken desteği
- 2,5 mm² iletken desteği
- 4 mm² iletken desteği
- 6 mm² iletken desteği
- Bakır iletken uyumluluğu
- Kutup başına 2 sıkıştırma noktası
- 0,7 Nm klemens sıkma momenti
- 10 mm sıyırma uzunluğu
- 7 adet duvar tipi elastik sızdırmazlık membranı
- 1 adet zemin tipi elastik sızdırmazlık membranı
- M20 / M25 duvar girişleri
- IP66 koruma
- IK07 darbe dayanımı
- Polipropilen gövde
- Halojensiz yapı
- Silikon içermez
- Çeyrek tur hızlı kapama
- Ek aksesuar gerektirmeden mühürlenebilir kapak
- Duvar montaj köşebentleri dahil
- Kapak tutma kayışı dahil
- Kapatma tapaları dahil
Teknik Özellikler
| Marka |
Hensel |
| Model |
DK 0404 B |
| Ürün Numarası |
62000298 |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Seri |
ENYCASE DK |
| Klemens Tipi |
Ayırma Klemensi |
| Nominal İzolasyon Gerilimi |
690 V |
| Nominal Akım |
32 A |
| Kutup Başına Sıkıştırma Noktası |
2 |
| 1,5 mm² İletken |
Kutup Başına Maks. 4 Adet |
| 2,5 mm² İletken |
Kutup Başına Maks. 3 Adet |
| 4 mm² İletken |
Kutup Başına Maks. 2 Adet |
| 6 mm² İletken |
Kutup Başına Maks. 1 Adet |
| İletken Malzemesi |
Bakır (Cu) |
| İletken Şekli |
Yuvarlak |
| İletken Yapısı |
Tek Telli / Çok Telli / İnce Telli |
| Bağlantı Türü |
Vidalı Bağlantı |
| Kablo Pabucu |
Gerekmez |
| Sıyırma Uzunluğu |
10 mm |
| Klemens Sıkma Momenti |
0,7 Nm |
| Duvar Kablo Girişleri |
7 Adet, Elastik Sızdırmazlık Membranı, M20 / M25 |
| Zemin Kablo Girişi |
1 Adet, Elastik Sızdırmazlık Membranı |
| Duvar Kablo Çapı |
9-17 mm |
| Zemin Kablo Çapı |
6-15 mm |
| Kapak Sabitleme |
Çeyrek Tur Hızlı Kapama |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Mühürleme |
Ek Aksesuar Gerektirmeden Mühürlenebilir |
| Uygulama Alanı |
Korunaklı Tesisat |
| Malzeme |
Polipropilen |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Çalışma Sıcaklığı |
-25 °C ile +40 °C |
| 24 Saat Maksimum Ortam Sıcaklığı |
35 °C |
| Bağıl Nem |
40 °C'de ≤ %50, 25 °C'de ≤ %100 |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Dayanımı |
750 °C |
| UL 94 |
V-2 |
| Yükseklik |
104 mm |
| Genişlik |
104 mm |
| Derinlik |
70 mm |
| Net Ağırlık |
0,160 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
| VDE Sertifika No |
40049684 |
32 A Klemensli Kablo Bağlantı Buatı

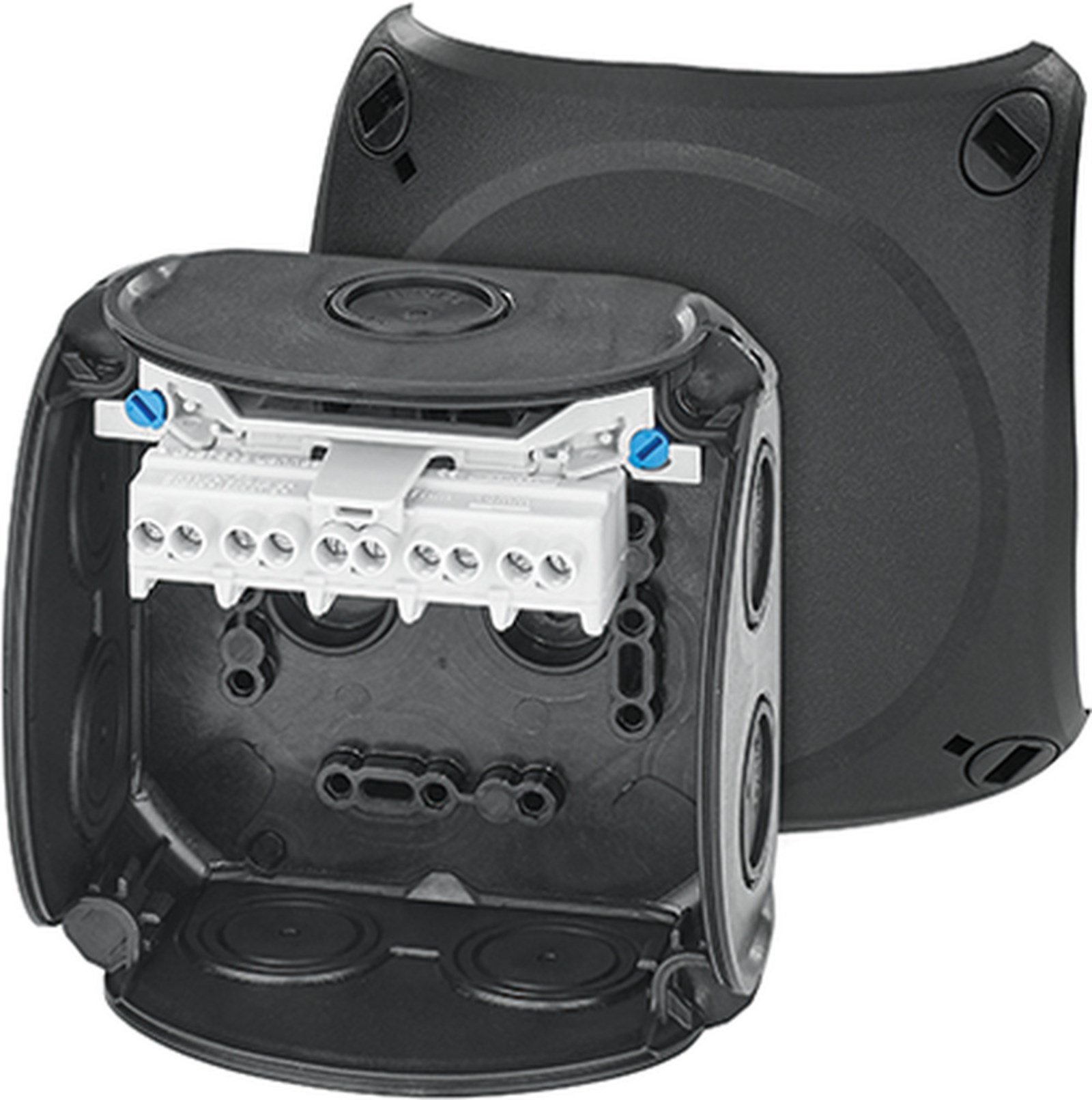

Hensel DK 0404 B, küçük ve orta kesitli elektrik kablolarının bağlantı ve dağıtımı için kullanılan kompakt klemensli buat modelidir. Ayırma klemensi sayesinde elektriksel bağlantıların düzenli ve güvenli şekilde yapılmasına olanak sağlar.
1,5-6 mm² Bakır İletken Desteği
Klemens; 1,5 mm² iletkenlerden kutup başına 4 adet, 2,5 mm² iletkenlerden 3 adet, 4 mm² iletkenlerden 2 adet ve 6 mm² iletkenlerden 1 adet bağlantıyı destekler. Tek telli, çok telli ve ince telli yuvarlak bakır iletkenlerle kullanılabilir.
690 V ve 32 A
DK 0404 B'nin nominal izolasyon gerilimi 690 V, nominal akımı ise 32 A'dir. Vidalı klemens bağlantısı için üretici tarafından belirtilen sıkma momenti 0,7 Nm'dir.
Elastik Sızdırmazlık Membranları

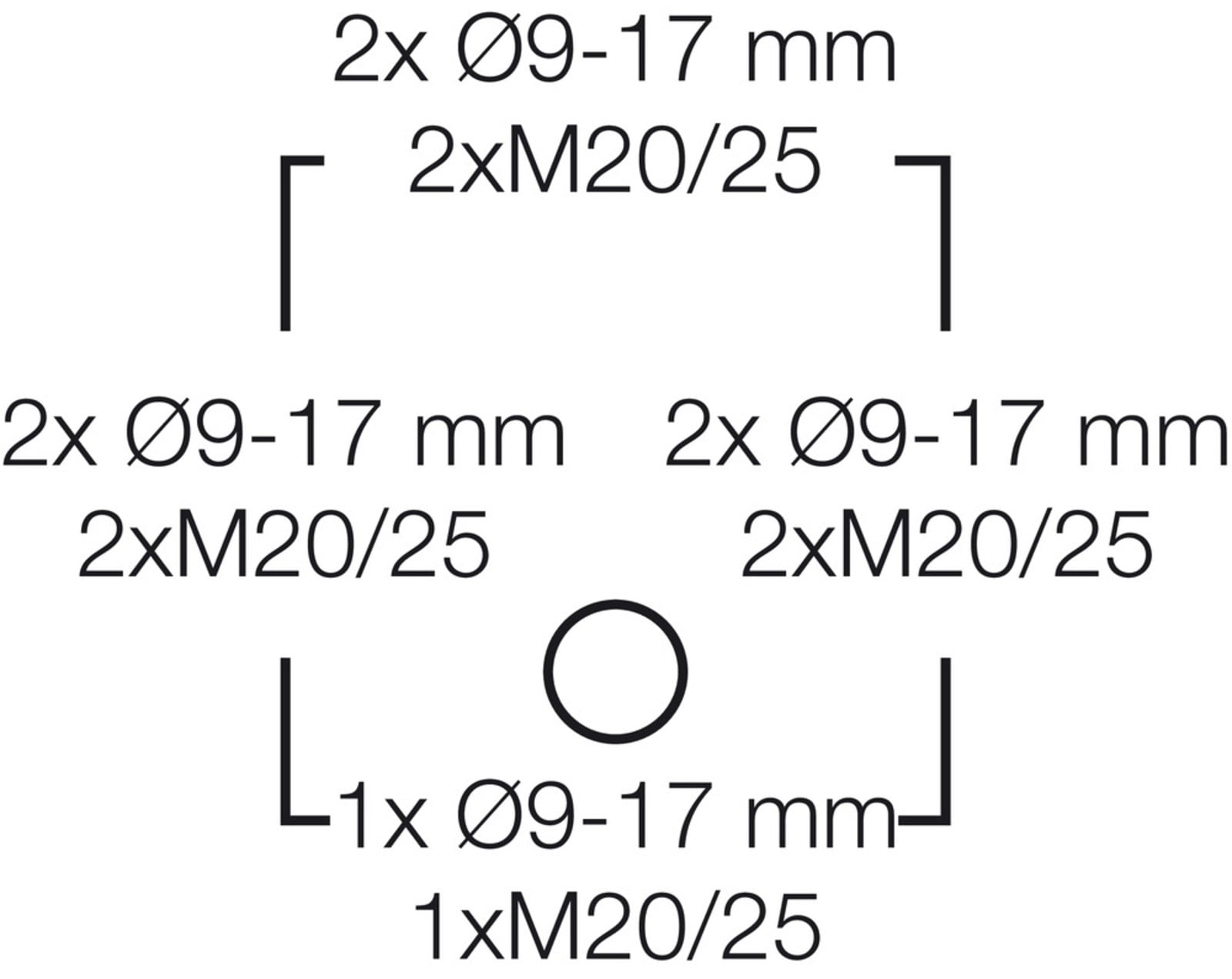

Üründe 7 adet duvar tipi ve 1 adet zemin tipi elastik sızdırmazlık membranı bulunur. Duvar girişleri M20/M25 ve 9-17 mm kablo çapına, zemin girişi ise 6-15 mm kablo çapına uygundur.
IP66 ve IK07 Koruma
Hensel DK 0404 B IP66 koruma ve IK07 darbe dayanımı sunar. Ürün korunaklı iç ve dış tesisat uygulamalarında kullanım için tasarlanmıştır.
Polipropilen Gövde
Gövde polipropilen malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kızgın tel dayanımı 750 °C ve UL 94 yanıcılık sınıfı V-2'dir.

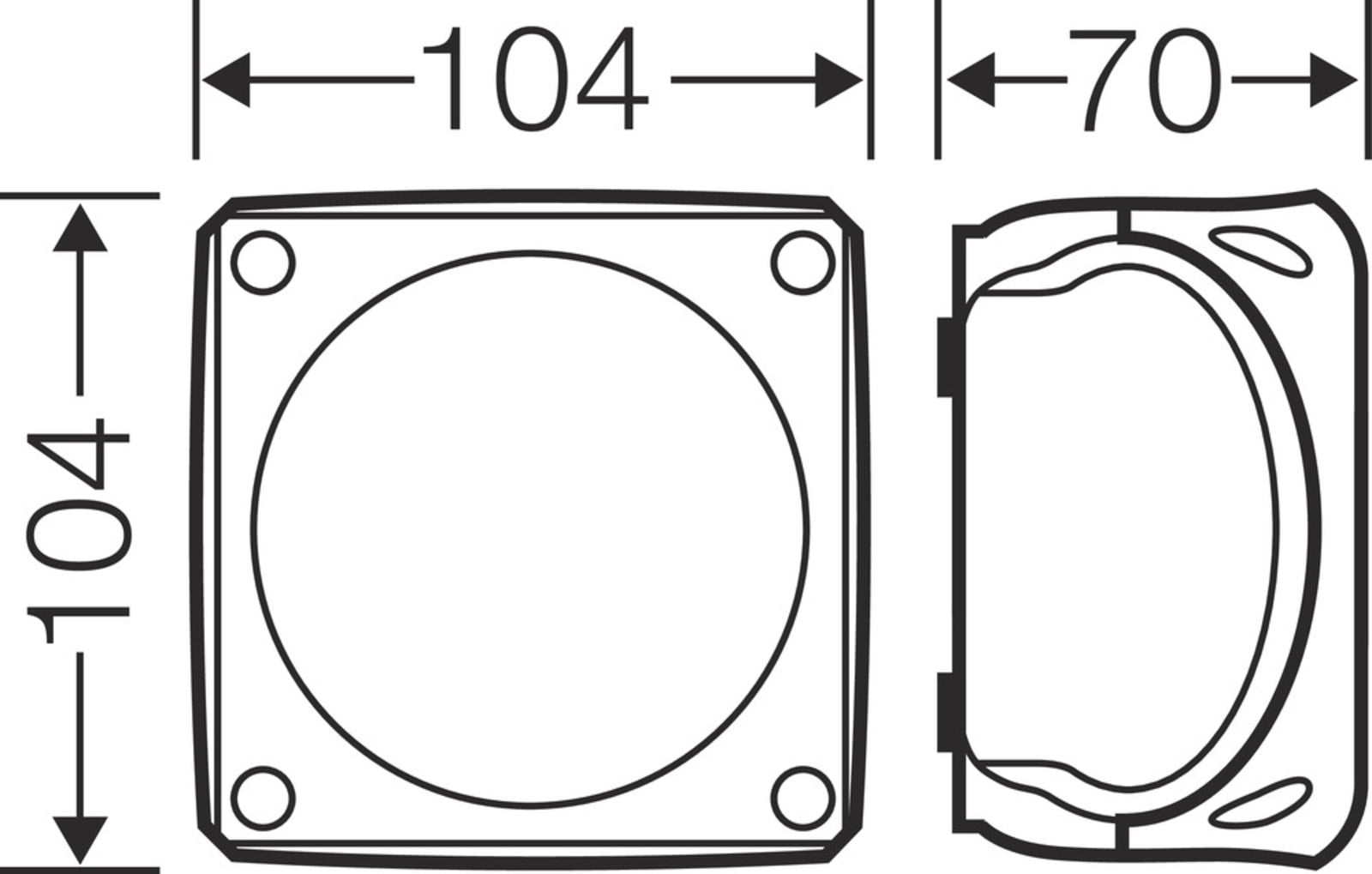

104x104x70 mm Kompakt Tasarım

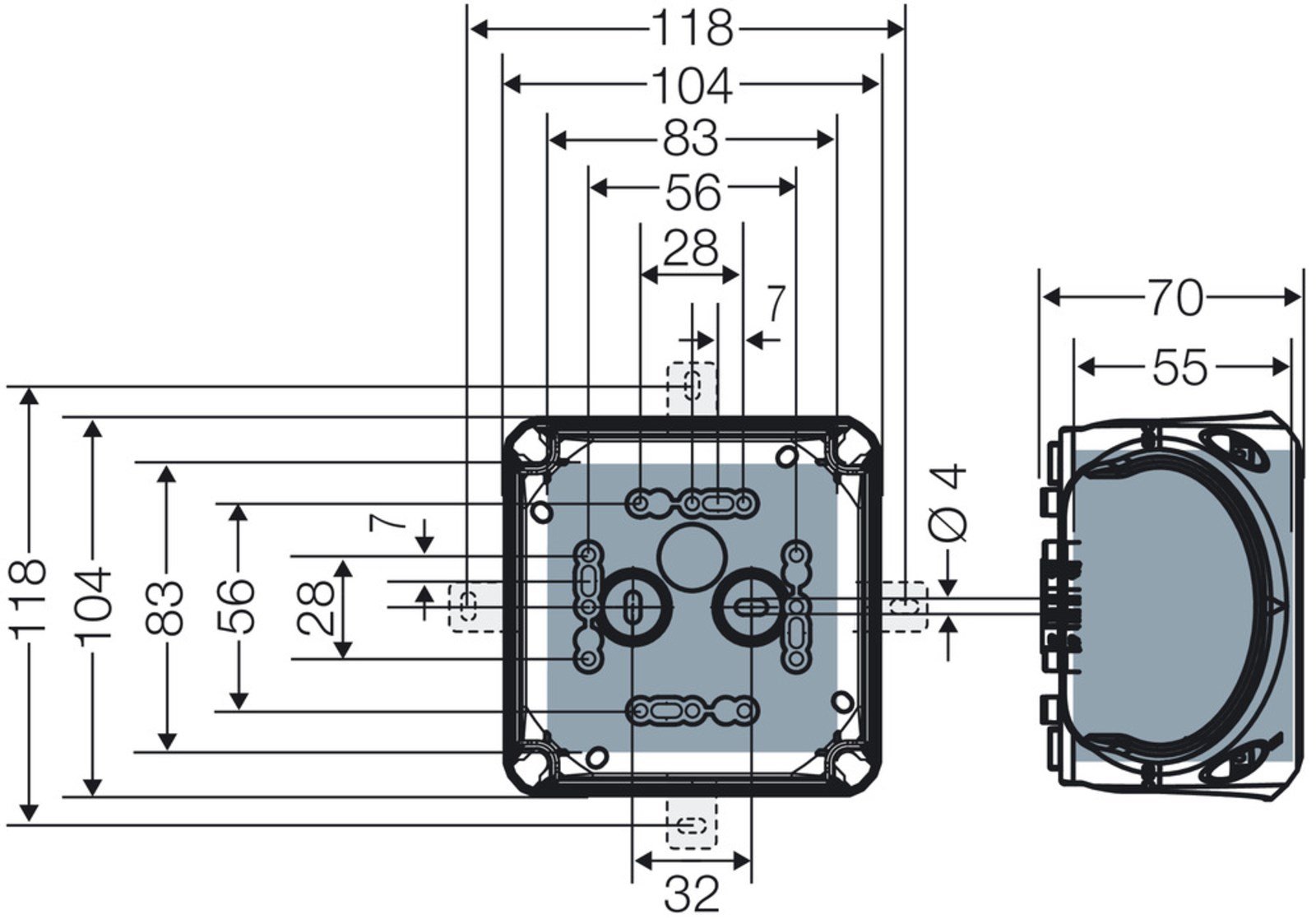

Ürünün ölçüleri 104 x 104 x 70 mm olup net ağırlığı 0,160 kg'dır. Kompakt yapısı, sınırlı alanlarda kablo bağlantısı ve dağıtımı için avantaj sağlar.
Hızlı Kapama ve Mühürleme
Kapak çeyrek tur hızlı kapama mekanizmasına sahiptir. Kilitleme konumu kolayca görülebilir ve kapak ek aksesuar gerektirmeden mühürlenebilir.
Kullanım Alanları
- Elektrik tesisatları
- Kablo bağlantı ve dağıtım uygulamaları
- Otomasyon tesisatları
- Makine elektrik tesisatları
- Klemensli buat uygulamaları
- Kontrol ve kumanda devreleri
- Korunaklı iç tesisatlar
- Korunaklı dış tesisatlar
Hensel Türkiye ve Hensel Bayileri
Hensel DK 0404 B, Hensel ENYCASE DK serisinin 32 A nominal akımlı klemensli kablo bağlantı buatıdır. Hensel Türkiye'nin resmi ürün sayfasında ürünün teknik özellikleri, ölçüleri ve satış verileri yayınlanmaktadır. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel ENYCASE ürün seçeneklerine ulaşabilirsiniz.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591134411
