Hensel DK 0604 GZ Klemensli Kablo Bağlantı Buatı IP66 130x130x77 mm
Hensel DK 0604 GZ, elektrik tesisatlarında kablo bağlantısı, ekleme ve dağıtım işlemleri için tasarlanmış 5 kutuplu ayırma klemensli kablo bağlantı buatıdır. Hensel ENYCASE DK serisinde yer alan ürün, korunaklı tesisatlarda güvenli ve düzenli kablo bağlantıları oluşturmak amacıyla geliştirilmiştir.
130 x 130 x 77 mm ölçülerindeki Hensel DK 0604 GZ, IP66 koruma derecesi, IK07 darbe dayanımı, 32 A nominal akım ve 690 V nominal izolasyon gerilimi sunar. Dahili 5 kutuplu ayırma klemensi, nominal olarak 1,5-4 mm² bağlantı kesitlerindeki bakır iletkenler için uygundur.
Hensel DK 0604 GZ Özellikleri
- 5 kutuplu ayırma klemensi
- 1,5-4 mm² nominal bağlantı kesiti
- 32 A nominal akım
- 690 V nominal izolasyon gerilimi
- IP66 koruma derecesi
- IK07 darbe dayanımı

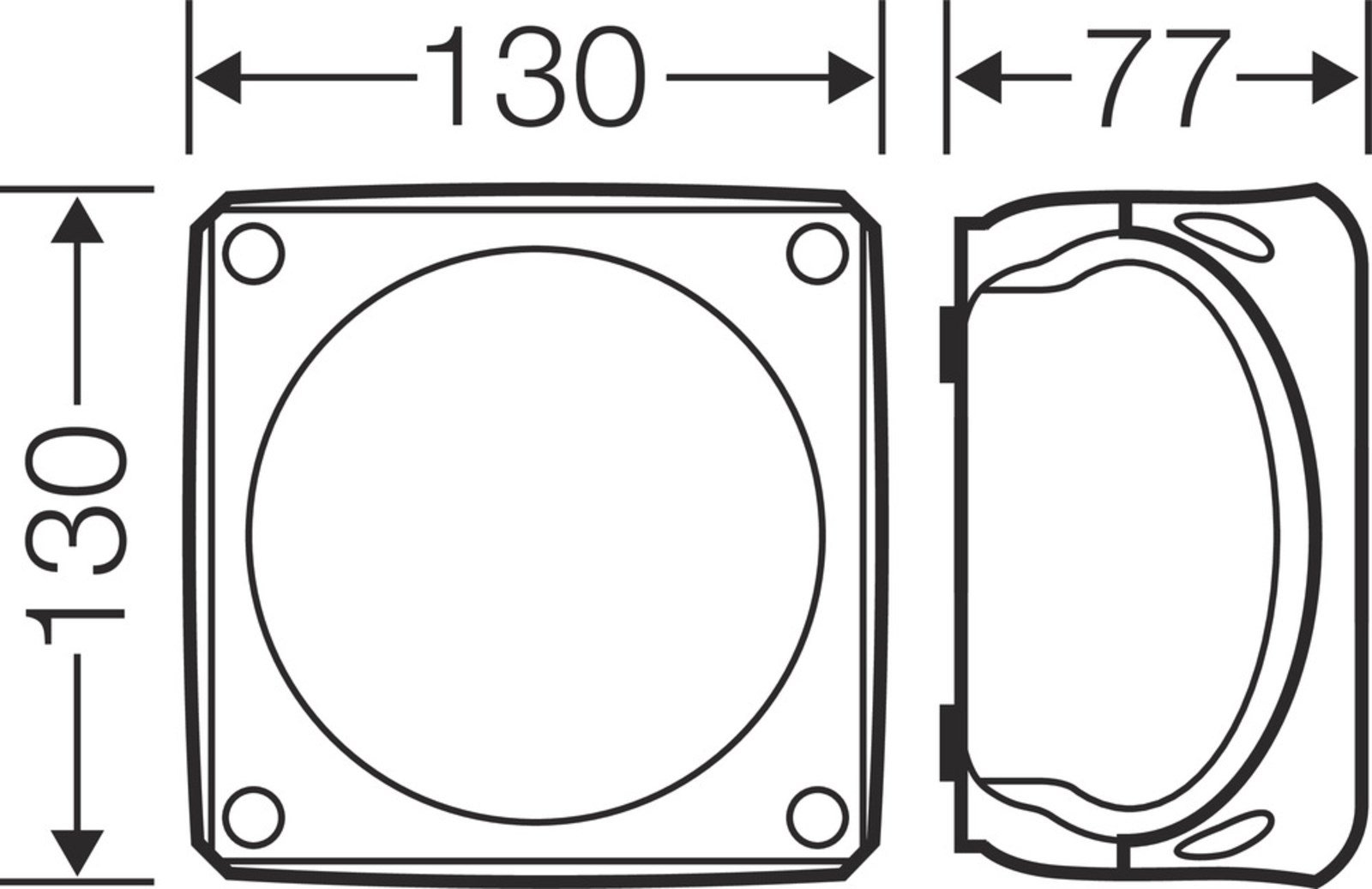

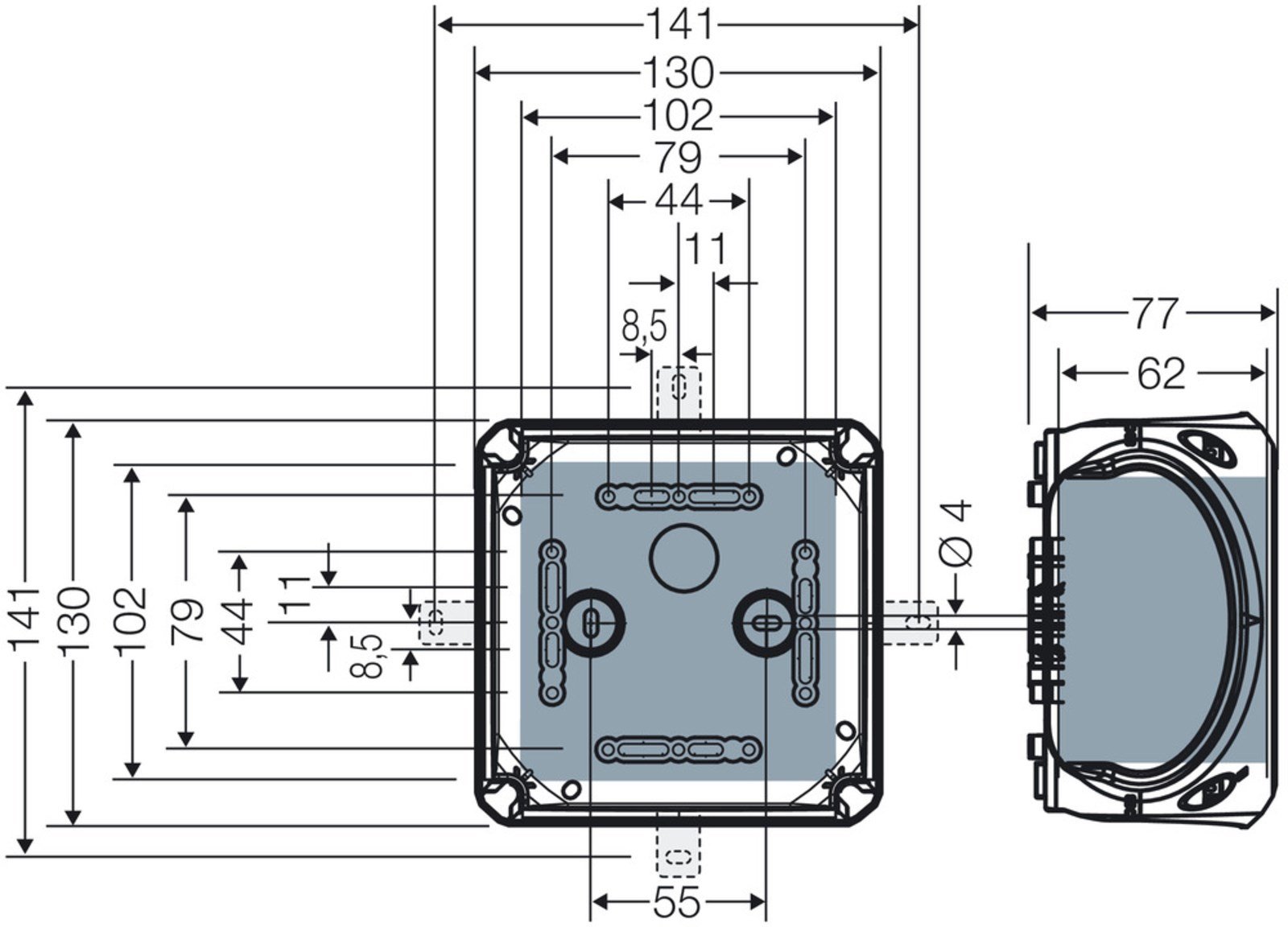

- 130 x 130 x 77 mm ölçüler
- 7 adet duvar tipi elastik sızdırmazlık membranı
- 1 adet zemin tipi elastik sızdırmazlık membranı
- M25 ve M32 metrik kablo girişleri
- Duvar girişlerinde 9-21 mm kablo çapı
- Zemin girişinde 9-20 mm kablo çapı
- Hızlı kapama düzeneği
- Çeyrek dönüşlü açma ve kapama
- Aksesuar gerektirmeden mühürlenebilir kapak
- Polipropilen gövde
- RAL 7035 gri renk
- Halojensiz ve silikonsuz yapı
- VDE sertifikalı
Teknik Özellikler
| Marka |
Hensel |
| Seri |
ENYCASE DK |
| Model |
DK 0604 GZ |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Klemens |
5 Kutuplu Ayırma Klemensi |
| Nominal Akım |
32 A |
| Nominal İzolasyon Gerilimi |
690 V |
| Nominal Bağlantı Kesiti |
1,5-4 mm² |
| Bağlantı Tipi |
Vidalı Bağlantı |
| Kutup Başına Sıkıştırma Noktası |
2 |
| Sıyırma Uzunluğu |
10 mm |
| Klemens Sıkma Torku |
0,7 Nm |
| Duvar Kablo Girişleri |
7 Adet Elastik Sızdırmazlık Membranı |
| Duvar Giriş Ölçüleri |
M25 / M32 |
| Duvar Kablo Çapı |
9-21 mm |
| Zemin Kablo Girişi |
1 Adet Elastik Sızdırmazlık Membranı |
| Zemin Kablo Çapı |
9-20 mm |
| IP Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Kapak Sabitleme |
Hızlı Kapama, Çeyrek Dönüş |
| Mühürlenebilir |
Evet, Aksesuar Gerektirmez |
| Malzeme |
Polipropilen |
| Renk |
RAL 7035 Gri |
| Çalışma Sıcaklığı |
-25 °C ile +40 °C |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Testi |
750 °C |
| UL 94 |
V-2 |
| Halojensiz |
Evet |
| Silikonsuz |
Evet |
| Yükseklik |
130 mm |
| Genişlik |
130 mm |
| Derinlik |
77 mm |
| Net Ağırlık |
0,215 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |

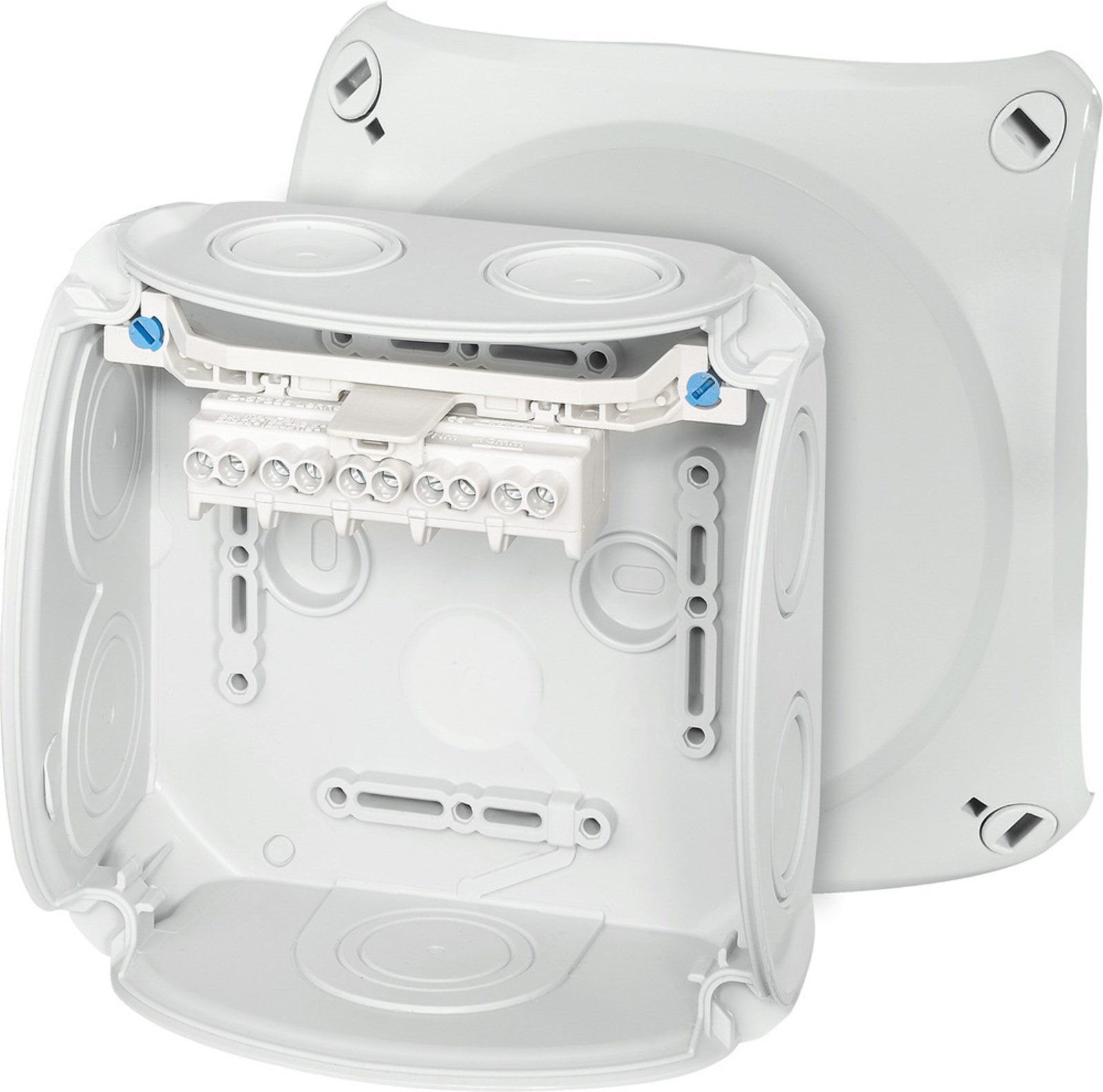

5 Kutuplu Ayırma Klemensli Kablo Buatı
Hensel DK 0604 GZ, dahili 5 kutuplu ayırma klemensi ile elektrik kablolarının bağlantı ve dağıtım işlemlerinin buat içerisinde düzenli şekilde yapılmasına yardımcı olur. Klemens, tek telli, çok telli ve ince telli bakır iletkenler için tasarlanmıştır.
Klemens noktası başına maksimum iletken sayısı kesite göre değişir. Üretici verilerine göre 1,5 mm² için 4, 2,5 mm² için 3, 4 mm² için 2 ve 6 mm² için 1 iletkene kadar bağlantı yapılabilir. Vidalı bağlantı yapısı ve 0,7 Nm sıkma torku ile güvenilir elektriksel bağlantı sağlar.
IP66 Kablo Bağlantı Buatı
Hensel DK 0604 GZ IP66 buat, korunaklı elektrik tesisatlarında kablo bağlantılarının muhafaza edilmesi için geliştirilmiştir. IP66 koruma derecesi ve IK07 darbe dayanımı sayesinde iç mekân ve korumalı dış ortam tesisatlarında kullanılabilir.
Üretici, ürünün DIN VDE 0100 Bölüm 737 kapsamında iç mekânlar ve korumalı dış ortam tesisatlarında kullanımına uygun olduğunu belirtmektedir.

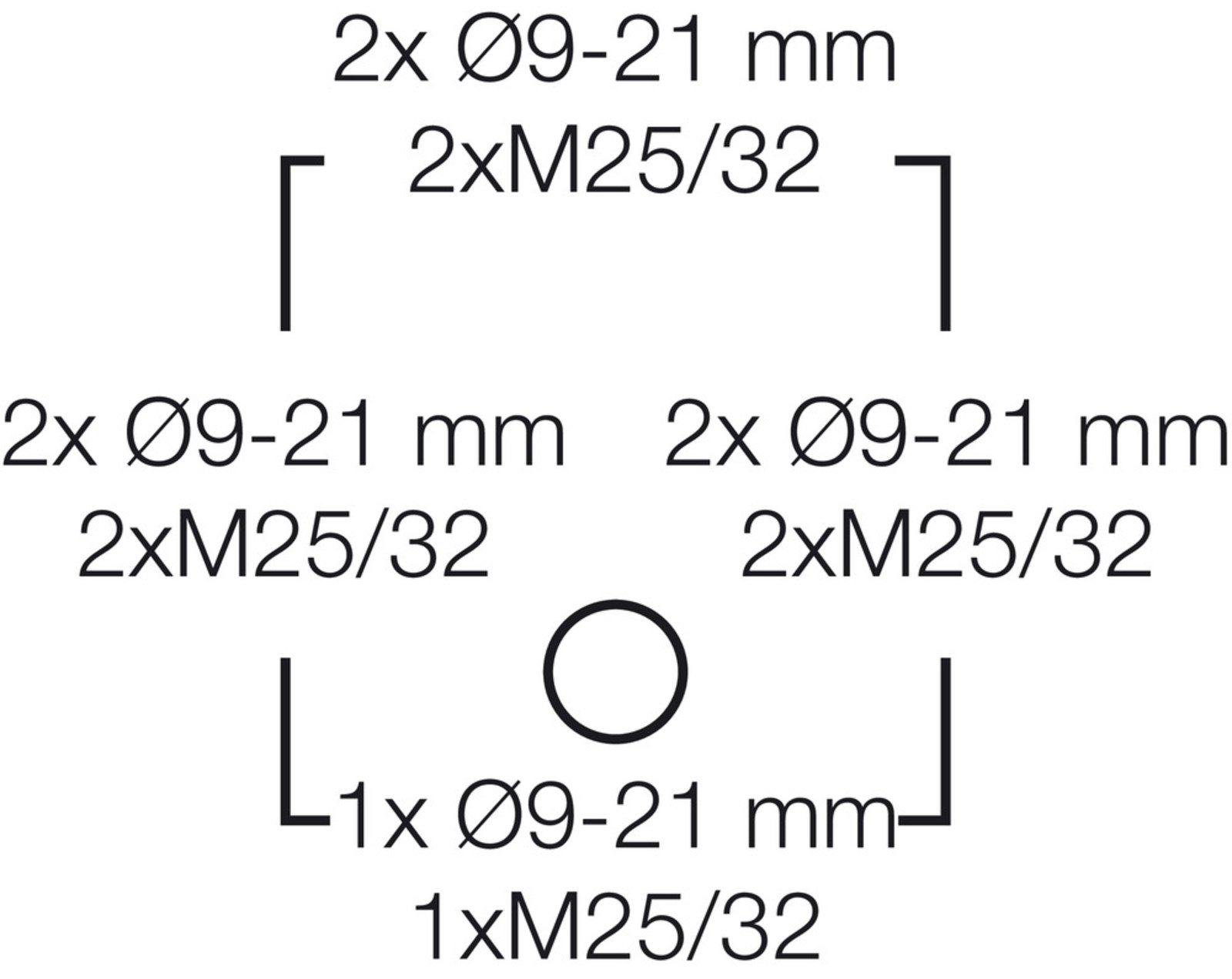

M25-M32 Kablo Girişleri
Buatın duvarlarında 7 adet elastik sızdırmazlık membranı bulunur. M25 ve M32 metrik girişler üzerinden 9-21 mm çapındaki kabloların bağlantı kutusuna alınmasına olanak sağlar.
Zemin bölümünde bulunan 1 adet elastik sızdırmazlık membranı ise 9-20 mm çapındaki kablolar için uygundur. Membranlar gerektiğinde çıkarılarak uygun kablo rakoru ve diğer aksesuarlarla kullanılabilir.
Hızlı Kapama ve Mühürlenebilir Kapak
Hensel DK 0604 GZ hızlı kapama mekanizmasına sahiptir. Kapak çeyrek dönüşle açılıp kapatılır ve kilitleme konumu tek bakışta görülebilir. Ayrıca kapak herhangi bir ek aksesuar gerektirmeden mühürlenebilir.
Birlikte Verilen Aksesuarlar
- Duvar köşebentleri
- Kapak tutma kayışı
- Kapatma tapası
Kullanım Alanları
- Elektrik kablo bağlantıları
- Kablo ek ve dağıtım noktaları
- Korunaklı elektrik tesisatları
- İç mekân elektrik tesisatları
- Korumalı dış ortam tesisatları
- Endüstriyel elektrik bağlantıları
- Makine ve ekipman kablolaması
- Kontrol ve kumanda devreleri
- Otomasyon bağlantıları
- Klemensli kablo dağıtım uygulamaları
Hensel DK 0604 GZ Neden Tercih Edilir?
Hensel DK 0604 GZ Klemensli Kablo Bağlantı Buatı, 130 x 130 x 77 mm ölçüleri, 5 kutuplu ayırma klemensi, IP66 koruması ve geniş M25-M32 kablo girişleriyle profesyonel elektrik tesisatları için geliştirilmiştir.
32 A nominal akım, 690 V nominal izolasyon gerilimi, IK07 darbe dayanımı, hızlı kapama mekanizması ve aksesuar gerektirmeden mühürlenebilen kapağı sayesinde kablo bağlantı ve dağıtım uygulamalarında pratik ve güvenilir bir çözüm sunar.
GTİP Bilgileri
GTİP / Gümrük Tarife Numarası: 85369010
Barkod Bilgileri
EAN / Barkod: 4012591125433
Ürün Satış Bilgileri
| Hensel Ürün Numarası |
62000152 |
| Ambalaj Birimi |
5 Adet |
| ETIM |
EC002600 |
| VDE Sertifika No |
40049684 |
Hensel DK 0604 GZ 5 Kutuplu Klemensli IP66 Kablo Bağlantı Buatı, 1,5-4 mm² nominal bağlantı kesiti, 32 A nominal akım ve 690 V nominal izolasyon gerilimiyle elektrik kablolarının bağlantı ve dağıtım işlemleri için profesyonel bir buat çözümüdür.
