Hensel DK 1010 B Klemensli Kablo Bağlantı Buatı 130x180x77 mm IP66 63 A

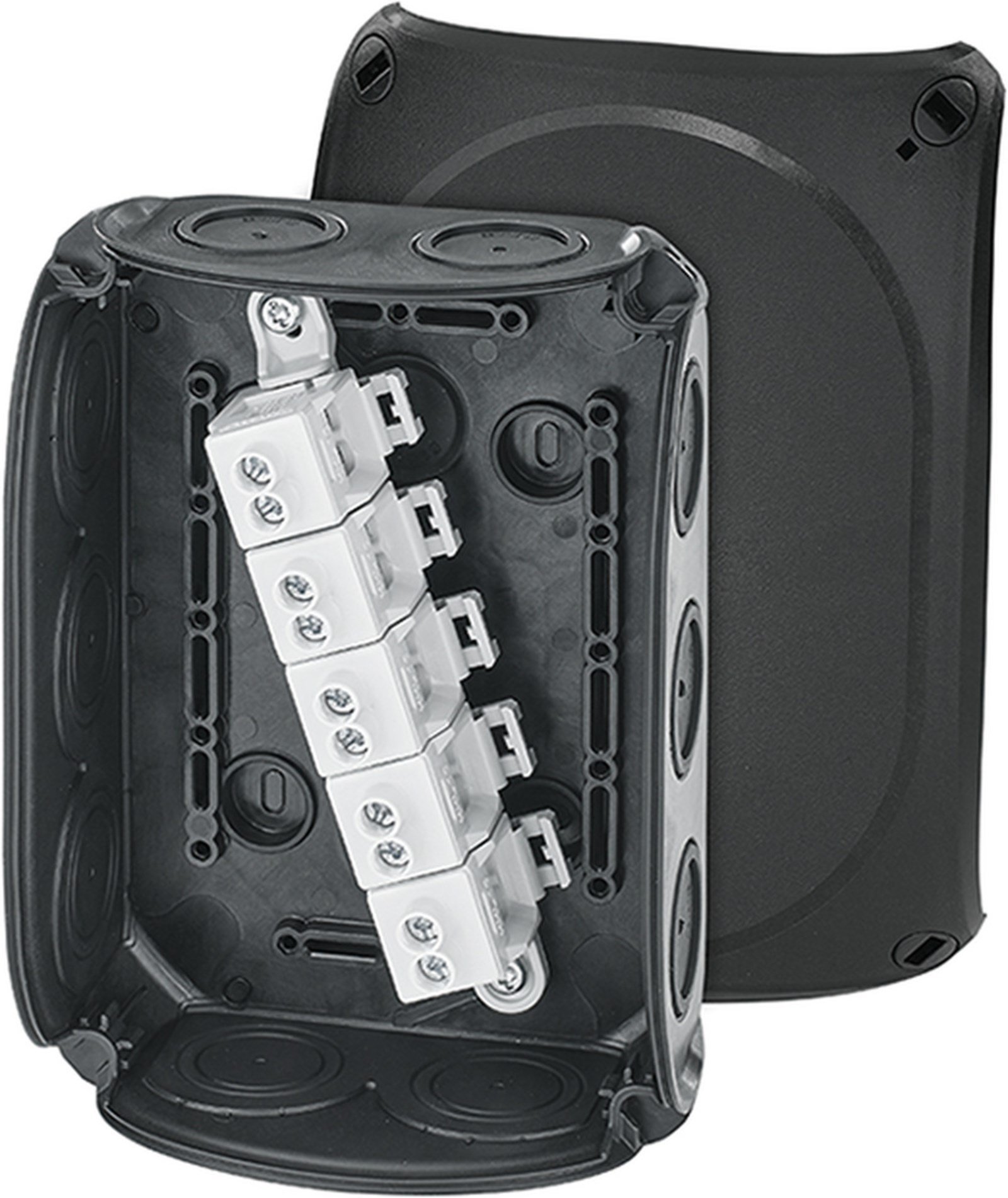

Hensel DK 1010 B, elektrik tesisatlarında kabloların güvenli şekilde birleştirilmesi ve dağıtılması için kullanılan klemensli kablo bağlantı buatıdır. Hensel ENYCASE DK serisinde yer alan bu model, korunaklı iç ve dış tesisat uygulamalarında kullanılmak üzere tasarlanmıştır.
Ürün içerisinde ayırma klemensi bulunur ve klemens kutup başına iki sıkıştırma noktası sunar. Klemens; 2,5 mm² iletkenlerden kutup başına 3 adet, 4-10 mm² iletkenlerden 2 adet ve 16 mm² iletkenden 1 adet bağlantıyı destekler. Bağlantılar yuvarlak bakır iletkenlerle yapılır.
690 V nominal izolasyon gerilimi ve 63 A nominal akım değerine sahip DK 1010 B modelinde klemens sıkma momenti 2 Nm, sıyırma uzunluğu ise 11 mm'dir. Esnek iletkenlerde kablo pabucu kullanılması gerekmemektedir.
Kutu üzerinde 10 adet elastik sızdırmazlık membranlı kablo girişi bulunur. Metrik çıkarma ölçüleri M25 ve M32 olan girişler, 9-21 mm kablo çaplarını destekler.
IP66 koruma sınıfı ve IK07 darbe dayanımına sahip ürünün gövdesi polipropilenden üretilmiştir. Kapak çeyrek tur hızlı kapama mekanizması ile açılıp kapanır ve ek aksesuar gerektirmeden mühürlenebilir.
Hensel DK 1010 B Özellikleri
- ENYCASE DK serisi klemensli kablo bağlantı buatı
- Ayırma klemensi
- 63 A nominal akım
- 690 V nominal izolasyon gerilimi
- 2,5 mm² iletken desteği
- 4-10 mm² iletken desteği
- 16 mm² iletken desteği
- Yuvarlak bakır iletken uyumluluğu
- Kutup başına 2 sıkıştırma noktası
- 2 Nm klemens sıkma momenti
- 11 mm sıyırma uzunluğu
- 10 adet elastik sızdırmazlık membranlı kablo girişi
- M25 / M32 metrik girişler
- 9-21 mm kablo çapı desteği
- IP66 koruma
- IK07 darbe dayanımı
- Polipropilen gövde
- Halojensiz yapı
- Silikon içermez
- Çeyrek tur hızlı kapama
- Ek aksesuar gerektirmeden mühürlenebilir kapak
- Duvar montaj köşebentleri dahil
- Kapak tutma kayışı dahil
- Kapatma tapaları dahil
Teknik Özellikler
| Marka |
Hensel |
| Model |
DK 1010 B |
| Ürün Numarası |
62000302 |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Seri |
ENYCASE DK |
| Klemens Tipi |
Ayırma Klemensi |
| Nominal İzolasyon Gerilimi |
690 V |
| Nominal Akım |
63 A |
| Kutup Başına Sıkıştırma Noktası |
2 |
| 2,5 mm² İletken |
Kutup Başına Maks. 3 Adet |
| 4-10 mm² İletken |
Kutup Başına Maks. 2 Adet |
| 16 mm² İletken |
Kutup Başına Maks. 1 Adet |
| İletken Malzemesi |
Bakır (Cu) |
| İletken Şekli |
Yuvarlak |
| İletken Yapısı |
Tek Telli / Çok Telli / İnce Telli |
| Bağlantı Türü |
Vidalı Bağlantı |
| Kablo Pabucu |
Gerekmez |
| Sıyırma Uzunluğu |
11 mm |
| Klemens Sıkma Momenti |
2 Nm |
| Kablo Girişi Sayısı |
10 |
| Kablo Girişi Türü |
Elastik Sızdırmazlık Membranları |
| Metrik Girişler |
M25 / M32 |
| Kablo Giriş Çapı |
9-21 mm |
| Kablo Giriş Yeri |
Duvar |
| Kapak Sabitleme |
Çeyrek Tur Hızlı Kapama |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Mühürleme |
Ek Aksesuar Gerektirmeden Mühürlenebilir |
| Uygulama Alanı |
Korunaklı Tesisat |
| Malzeme |
Polipropilen |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Çalışma Sıcaklığı |
-25 °C ile +40 °C |
| 24 Saat Maksimum Ortam Sıcaklığı |
35 °C |
| Bağıl Nem |
40 °C'de ≤ %50, 25 °C'de ≤ %100 |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Dayanımı |
750 °C |
| UL 94 |
V-2 |
| Yükseklik |
130 mm |
| Genişlik |
180 mm |
| Derinlik |
77 mm |
| Net Ağırlık |
0,373 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
| VDE Sertifika No |
40049684 |
63 A Klemensli Kablo Bağlantı Buatı
Hensel DK 1010 B, orta ve yüksek kesitli elektrik kablolarının bağlantı ve dağıtımı için kullanılan klemensli buat modelidir. Ayırma klemensi, farklı kesitlerdeki bakır iletkenlerin düzenli ve güvenli şekilde bağlanmasına olanak sağlar.
2,5-16 mm² Bakır İletken Desteği
Klemens yapısı; 2,5 mm² iletkenlerden kutup başına 3 adet, 4-10 mm² iletkenlerden 2 adet ve 16 mm² iletkenden 1 adet bağlantıyı destekler. Tek telli, çok telli ve ince telli yuvarlak bakır iletkenlerle kullanılabilir.
690 V ve 63 A
DK 1010 B'nin nominal izolasyon gerilimi 690 V, nominal akımı ise 63 A'dir. Vidalı klemens bağlantısı için üretici tarafından belirtilen sıkma momenti 2 Nm'dir.
Elastik Sızdırmazlık Membranları

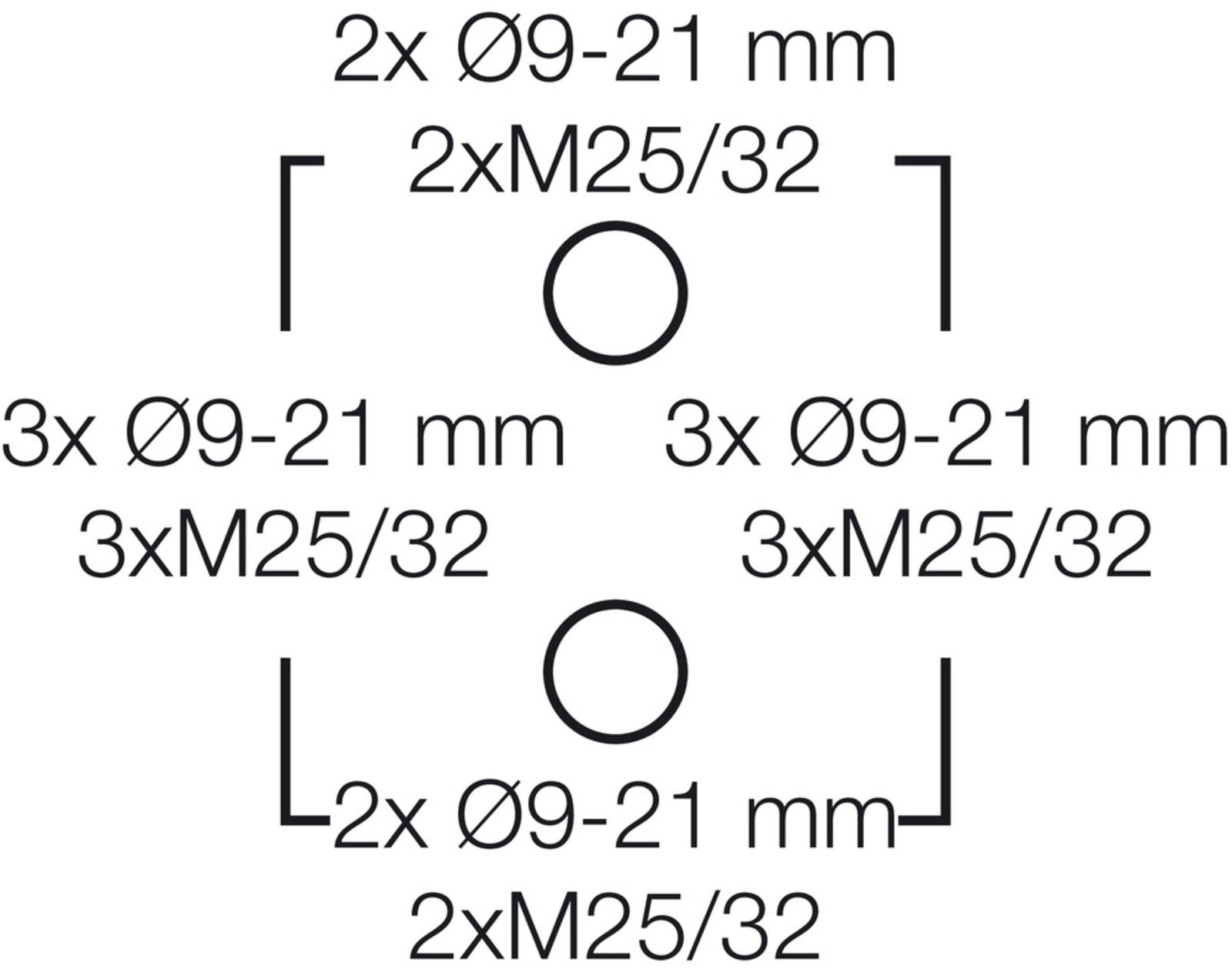

Ürün üzerinde 10 adet elastik sızdırmazlık membranlı kablo girişi bulunur. M25 ve M32 metrik çıkarma ölçülerine sahip girişler 9-21 mm kablo çaplarını destekler. Membranlar çıkarılarak uygun kablo rakoru kullanılması mümkündür.
IP66 ve IK07 Koruma
Hensel DK 1010 B IP66 koruma ve IK07 darbe dayanımı sunar. Üretici ürünü korunaklı tesisatlarda kullanıma uygun olarak tanımlamaktadır.
Polipropilen Gövde
Gövde polipropilen malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kızgın tel dayanımı 750 °C, UL 94 yanıcılık sınıfı V-2'dir.

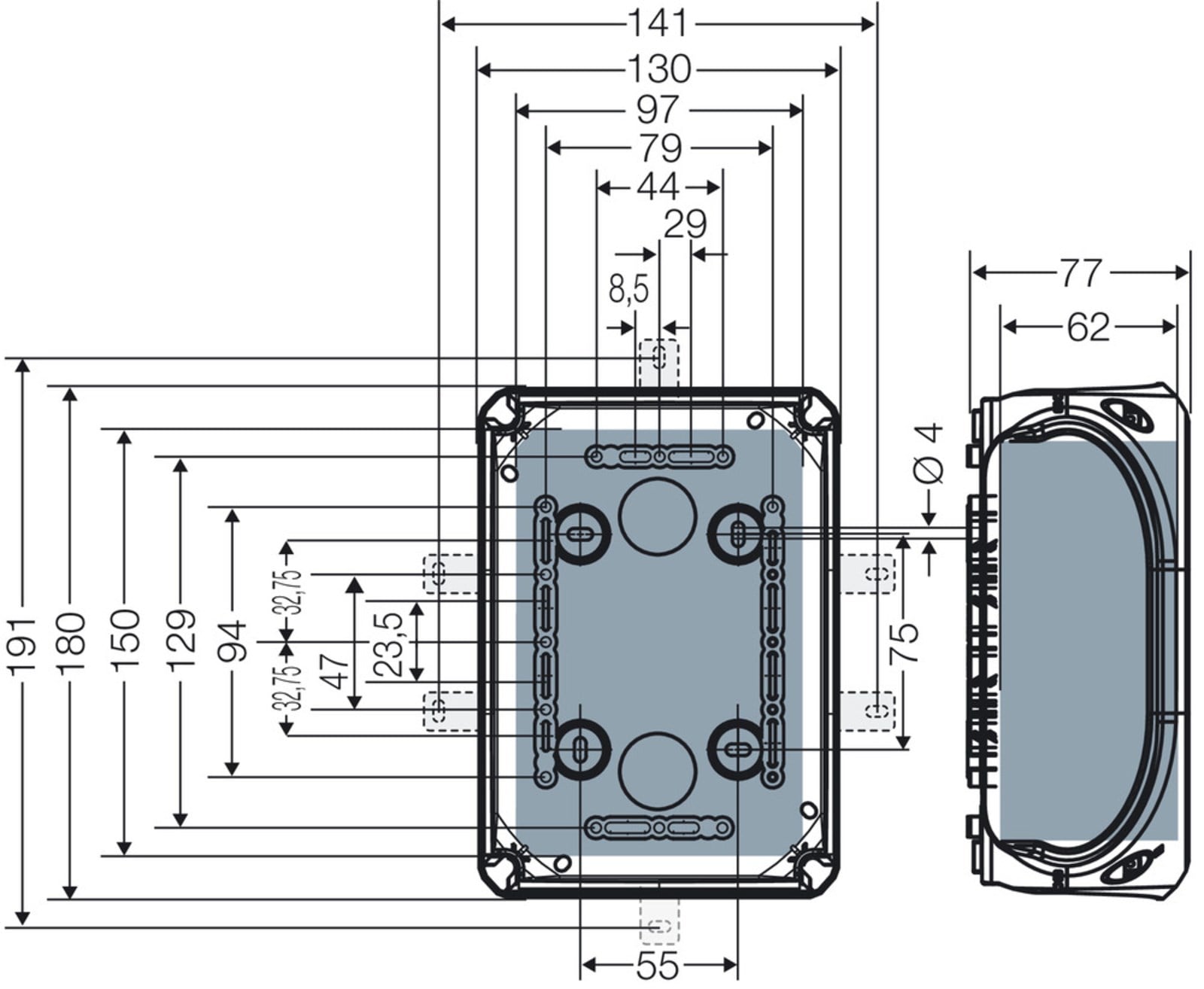

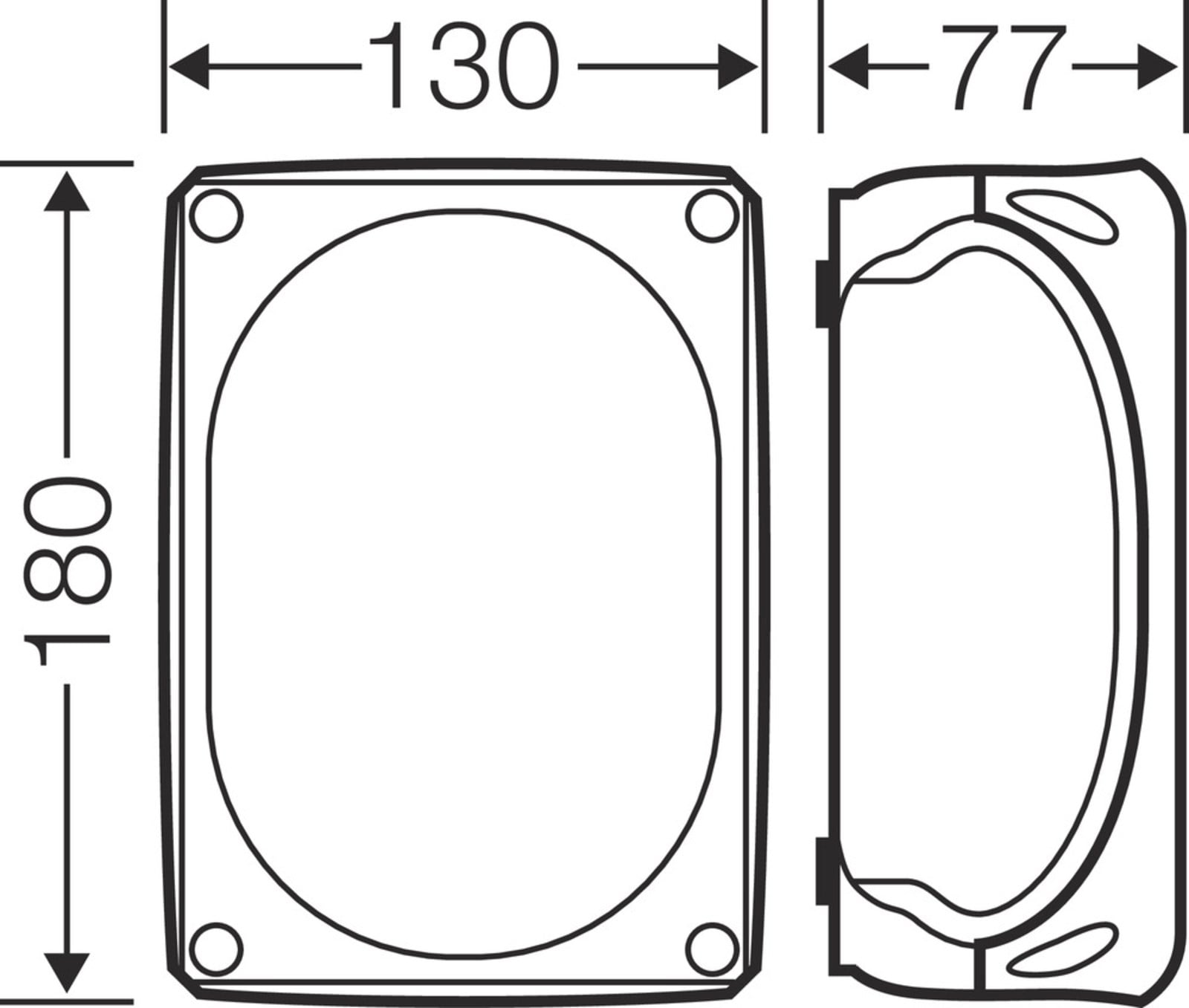

130x180x77 mm Tasarım
Ürün ölçüleri 130 x 180 x 77 mm olup net ağırlığı 0,373 kg'dır. Kompakt yapısı, pano ve saha bağlantılarında pratik montaj olanağı sunar.
Hızlı Kapama ve Mühürleme
Kapak çeyrek tur hızlı kapama mekanizmasına sahiptir. Kilitleme konumu tek bakışta görülebilir ve kapak ek aksesuar gerektirmeden mühürlenebilir.
Kullanım Alanları
- Elektrik tesisatları
- Kablo bağlantı ve dağıtım uygulamaları
- Endüstriyel elektrik sistemleri
- Otomasyon tesisatları
- Makine elektrik tesisatları
- Klemensli buat uygulamaları
- Enerji dağıtım noktaları
- Korunaklı iç ve dış tesisatlar
Hensel Türkiye ve Hensel Bayileri
Hensel DK 1010 B, Hensel ENYCASE DK serisinin 63 A nominal akımlı klemensli kablo bağlantı buatıdır. Hensel Türkiye'nin resmi ürün sayfasında ürünün teknik özellikleri, sertifikaları ve satış bilgileri yayınlanmaktadır. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel ENYCASE ürün seçeneklerine ulaşabilirsiniz.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591134459
