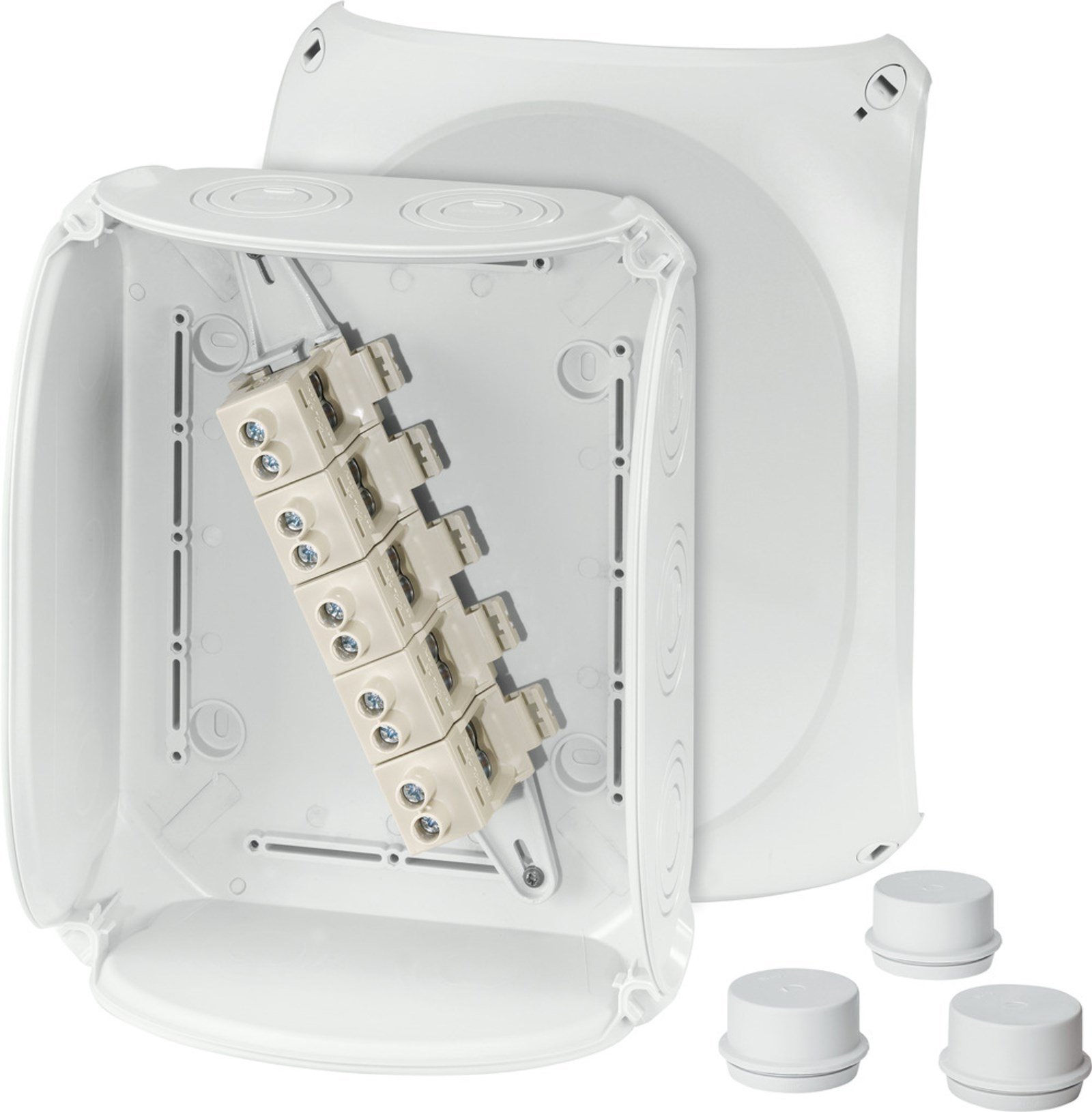

Hensel DK 2525 GZ Klemensli Kablo Bağlantı Buatı 205x255x112 mm IP66 102 A
Hensel DK 2525 GZ, elektrik tesisatlarında kabloların güvenli şekilde birleştirilmesi ve dağıtılması için kullanılan klemensli kablo bağlantı buatıdır. ENYCASE DK serisinde yer alan ürün, korunaklı tesisatlarda kullanım için tasarlanmıştır.
DK 2525 GZ içerisinde ayırma klemensi bulunur. Klemens yapısı, kutup başına iki sıkıştırma noktası sunar ve bakır iletkenlerle kullanılmak üzere tasarlanmıştır. Ürün, klemens noktası başına 10-25 mm² tek telli, çok telli veya ince telli iletkenleri ve ayrıca 35 mm² çok telli/ince telli iletkenleri destekler.
Ürün 690 V nominal izolasyon gerilimi ve 102 A nominal akım değerine sahiptir. Klemens sıkma momenti 3 Nm olup vidalı bağlantı yapısına sahiptir. Kutu üzerinde M25, M40 ve M50 ölçülerinde toplam 10 adet metrik kablo giriş noktası bulunur.
IP66 koruma sınıfına sahip DK 2525 GZ, IK07 darbe dayanımı sunar. Polikarbonat gövde, halojensiz ve silikon içermeyen yapıya sahiptir. Kapak hızlı kapama mekanizmasıyla çeyrek tur döndürülerek açılıp kapatılır ve kapak ek aksesuar gerektirmeden mühürlenebilir.
Hensel DK 2525 GZ Özellikleri
- Klemensli kablo bağlantı buatı
- ENYCASE DK serisi
- Ayırma klemensi
- 10-25 mm² bakır iletken bağlantısı
- 35 mm² çok telli ve ince telli iletken desteği
- 690 V nominal izolasyon gerilimi
- 102 A nominal akım
- 3 Nm klemens sıkma momenti
- Vidalı bağlantı
- Toplam 10 adet metrik kablo giriş noktası
- M25, M40 ve M50 giriş ölçüleri
- IP66 koruma
- IK07 darbe dayanımı
- Polikarbonat gövde
- Halojensiz yapı
- Silikon içermez
- Kapak ek aksesuar gerektirmeden mühürlenebilir
- Çeyrek tur hızlı kapama mekanizması
- Duvar montaj köşebentleri dahil
- Kapatma tapaları dahil
- Korunaklı tesisat uygulamalarına uygun
Teknik Özellikler
| Marka |
Hensel |
| Model |
DK 2525 GZ |
| Ürün Numarası |
62000162 |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Seri |
ENYCASE DK |
| Klemens Tipi |
Ayırma Klemensi |
| Nominal İzolasyon Gerilimi |
690 V |
| Nominal Akım |
102 A |
| Klemens Başına Sıkıştırma Noktası |
2 |
| İletken Kesiti |
10-25 mm² / 35 mm² |
| İletken Malzemesi |
Bakır (Cu) |
| İletken Yapısı |
Tek telli / Çok telli / İnce telli |
| Bağlantı Tipi |
Vidalı |
| Kablo Pabucu |
Gerekmez |
| Sıyırma Uzunluğu |
16 mm |
| Klemens Sıkma Momenti |
3 Nm |
| Kablo Girişi Sayısı |
10 |
| Kablo Girişi Tipi |
Metrik Delikler |
| Metrik Giriş Ölçüleri |
M25 / M40 / M50 |
| Kablo Giriş Yeri |
Duvar |
| Kapak Sabitleme |
Çeyrek Tur Hızlı Kapama |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Mühürleme |
Ek Aksesuar Gerektirmeden Mühürlenebilir |
| Uygulama Alanı |
Korunaklı Tesisat |
| Gövde Malzemesi |
Polikarbonat |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Çalışma Sıcaklığı |
-25 °C ile +40 °C |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Dayanımı |
750 °C |
| UL 94 |
V-2 |

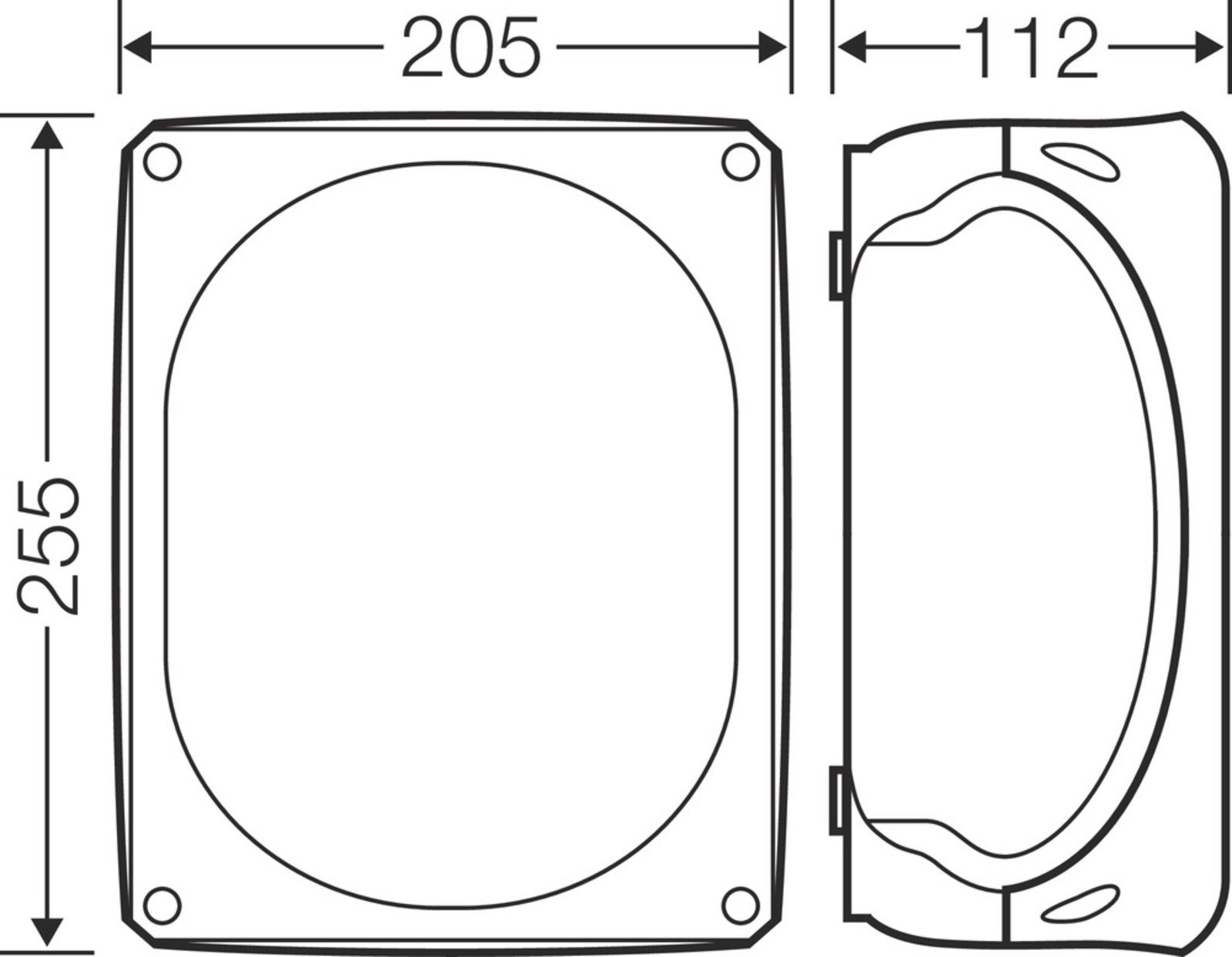

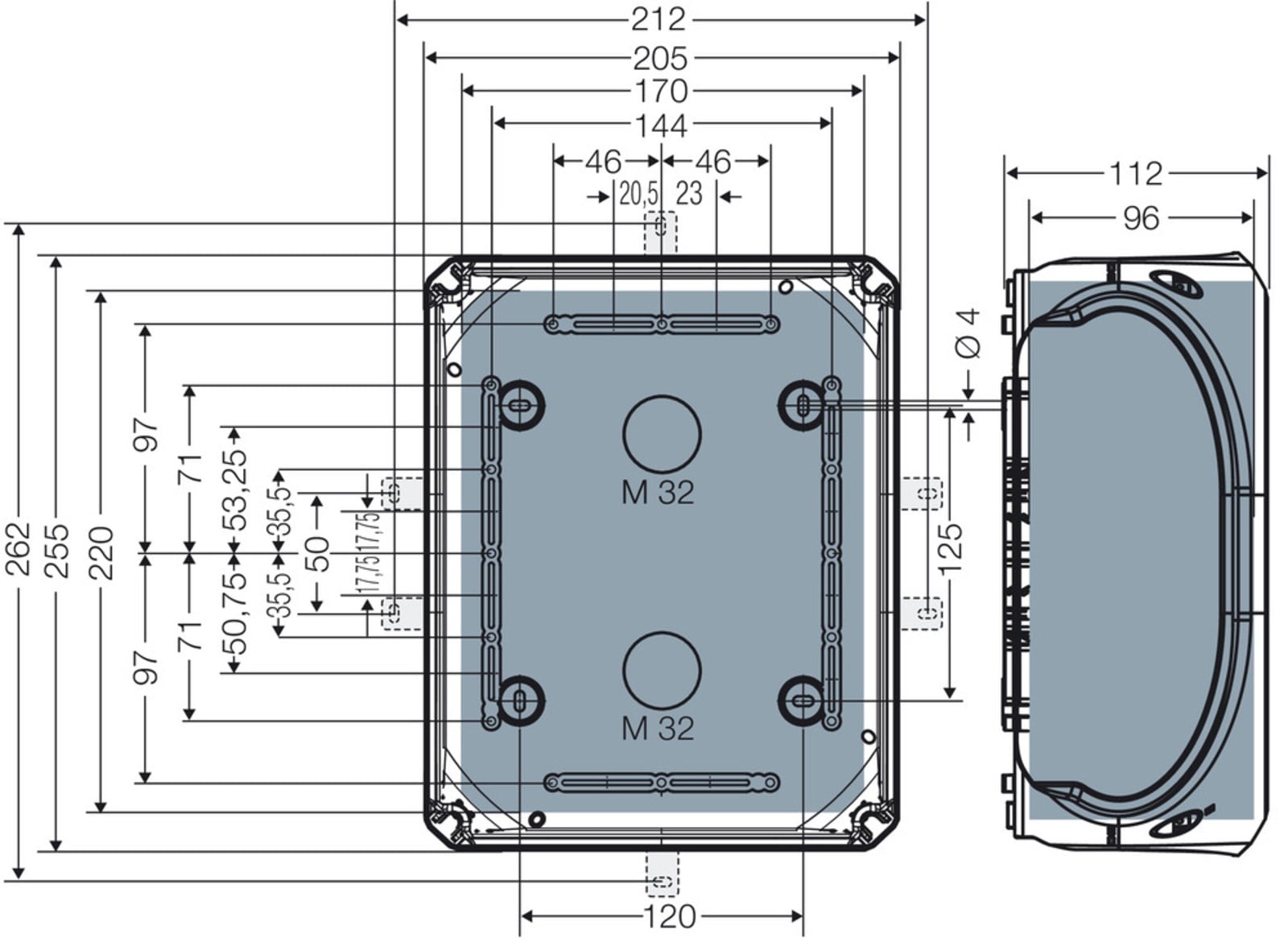

| Yükseklik |
205 mm |
| Genişlik |
255 mm |
| Derinlik |
112 mm |
| Net Ağırlık |
0,962 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
| VDE Sertifika No |
40049684 |
102 A Klemensli Kablo Bağlantı Buatı
Hensel DK 2525 GZ, 10-25 mm² kesit aralığındaki bakır iletkenler için iki sıkıştırma noktalı ayırma klemensine sahiptir. Ayrıca uygun bağlantı koşullarında 35 mm² çok telli ve ince telli bakır iletkenlerin bağlanmasına izin verir.
690 V İzolasyon ve 102 A Akım
Ürün 690 V nominal izolasyon gerilimi ve 102 A nominal akım değerlerine sahiptir. Klemens bağlantıları vidalı yapıdadır ve üretici tarafından önerilen klemens sıkma momenti 3 Nm'dir.
IP66 Koruma
DK 2525 GZ IP66 koruma derecesine sahiptir. Üretici ayrıca 3 adet ESM 40 ek geçmeli rakor kullanıldığında IP55 koruma seviyesini belirtmektedir. Kutu, korunaklı tesisatlarda kullanılmak üzere tasarlanmıştır.

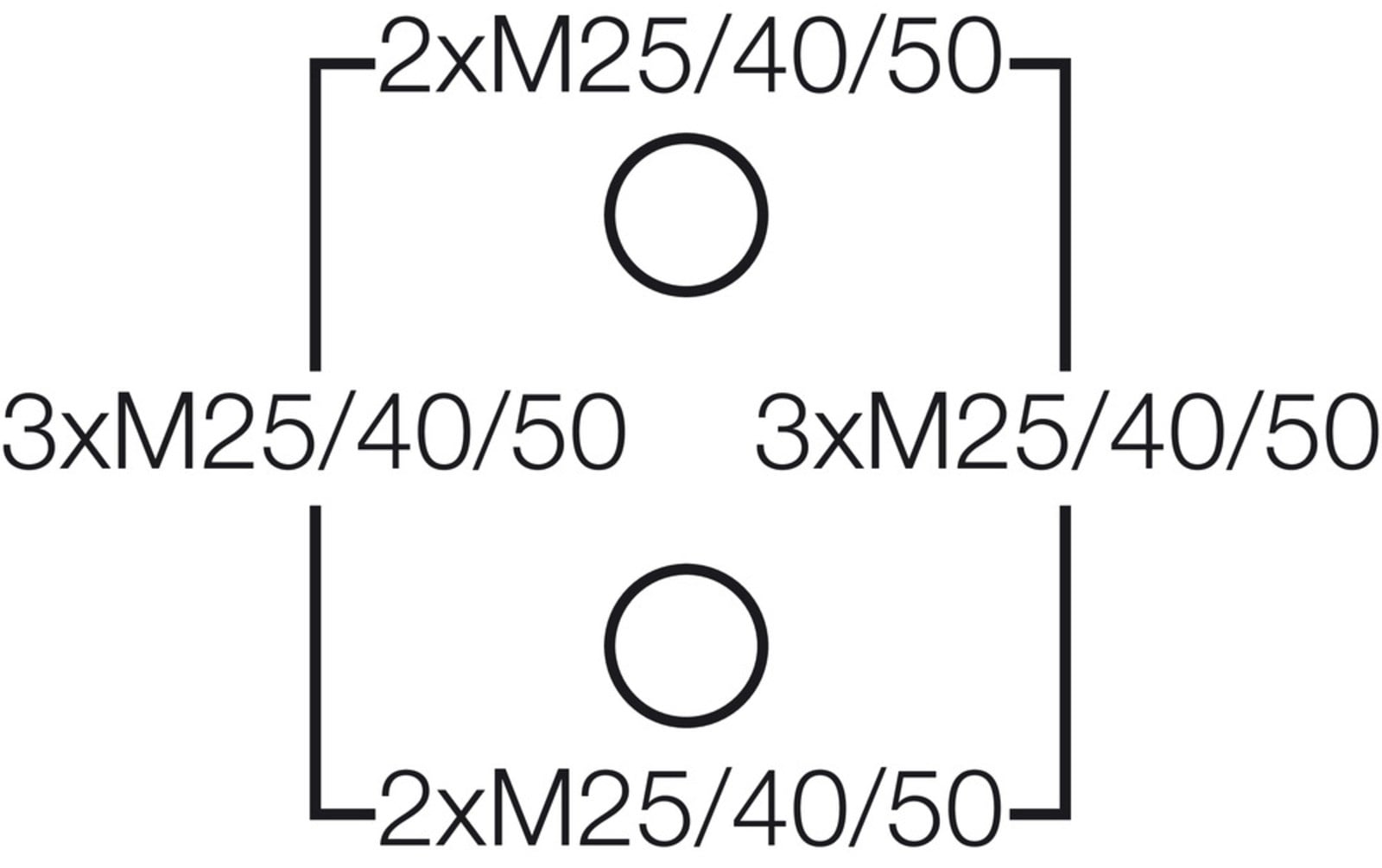

M25, M40 ve M50 Kablo Girişleri
Kutu üzerinde toplam 10 adet metrik kablo giriş noktası bulunur. M25, M40 ve M50 giriş ölçüleri farklı kablo ve rakor uygulamalarına uyum sağlar.
Polikarbonat Gövde
Kasa polikarbonat malzemeden üretilmiştir. Gövde halojensiz ve silikon içermeyen yapıdadır. IEC 60695-2-11 standardına göre kızgın tel dayanımı 750 °C, UL 94 yanıcılık sınıfı ise V-2'dir.
Hızlı Kapama ve Mühürleme
Kapak, çeyrek tur hızlı kapama mekanizması ile açılıp kapatılır. Kilitleme konumu kolayca görülebilir. Kapak ayrıca ek aksesuar gerektirmeden mühürlenebilir.
Duvar Montaj Aksesuarları
Ürünle birlikte duvar montaj köşebentleri ve kapatma tapaları verilir. Böylece kutunun korunaklı tesisatlarda duvara montajı kolaylaştırılır.
Kullanım Alanları
- Elektrik tesisatları
- Kablo dağıtım ve bağlantı uygulamaları
- Endüstriyel elektrik sistemleri
- Makine ve otomasyon tesisatları
- Klemensli buat uygulamaları
- Enerji dağıtım noktaları
- Korunaklı dış ortam tesisatları
- Endüstriyel kablo bağlantıları
Hensel Türkiye ve Hensel Bayileri
Hensel DK 2525 GZ, Hensel'in ENYCASE DK serisi klemensli kablo bağlantı buatları arasında yer alır. Hensel Türkiye ürün ve teknik bilgileri üzerinden ürün özellikleri doğrulanabilir. Endüstrio üzerinden Hensel ürünleri, Hensel Türkiye, Hensel bayileri ve Hensel bağlantı buatları konusunda ürün seçeneklerine ulaşabilirsiniz.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591125532
