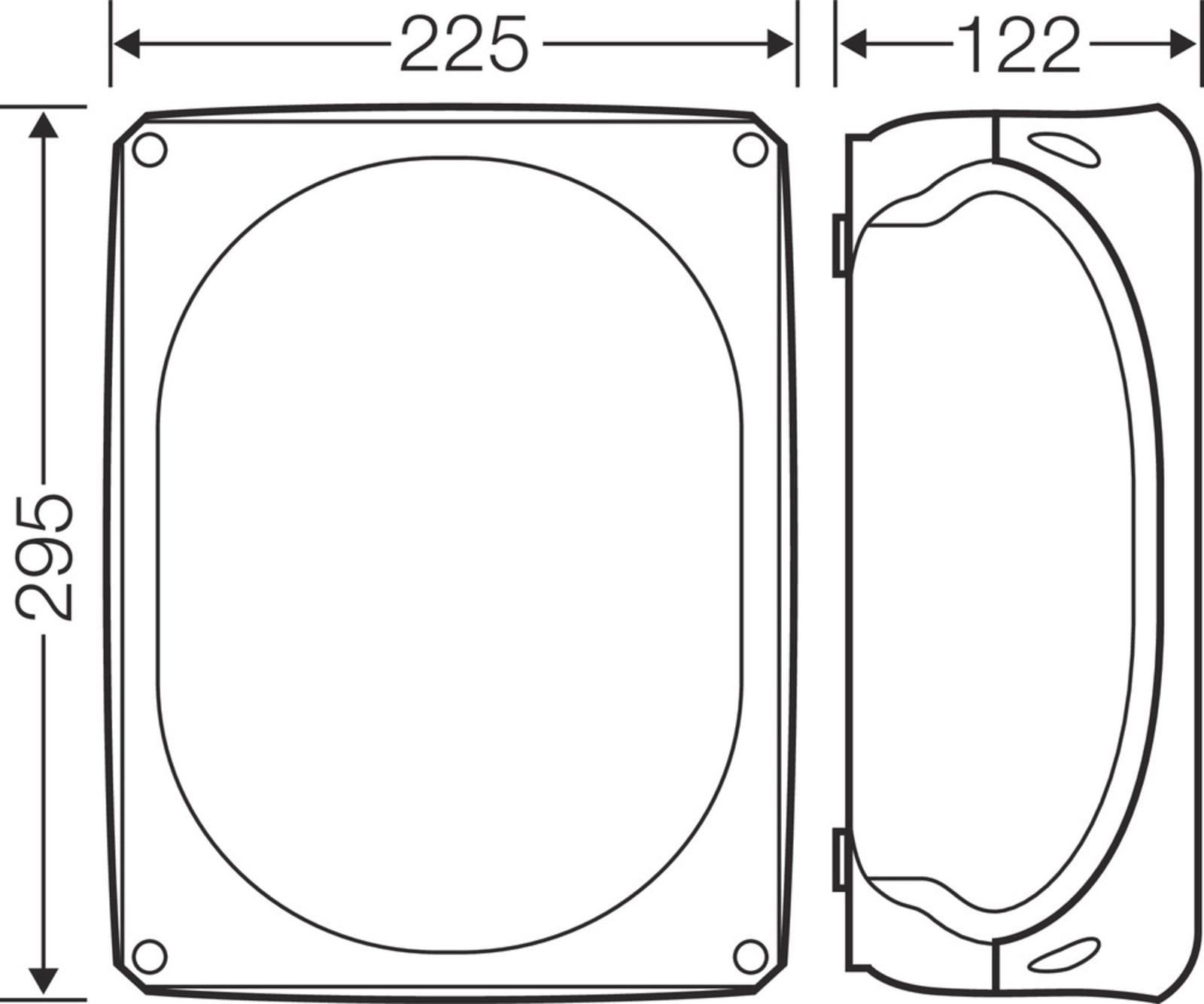

Hensel DK 3535 G Klemensli Kablo Bağlantı Buatı 225x295x122 mm IP66 125 A

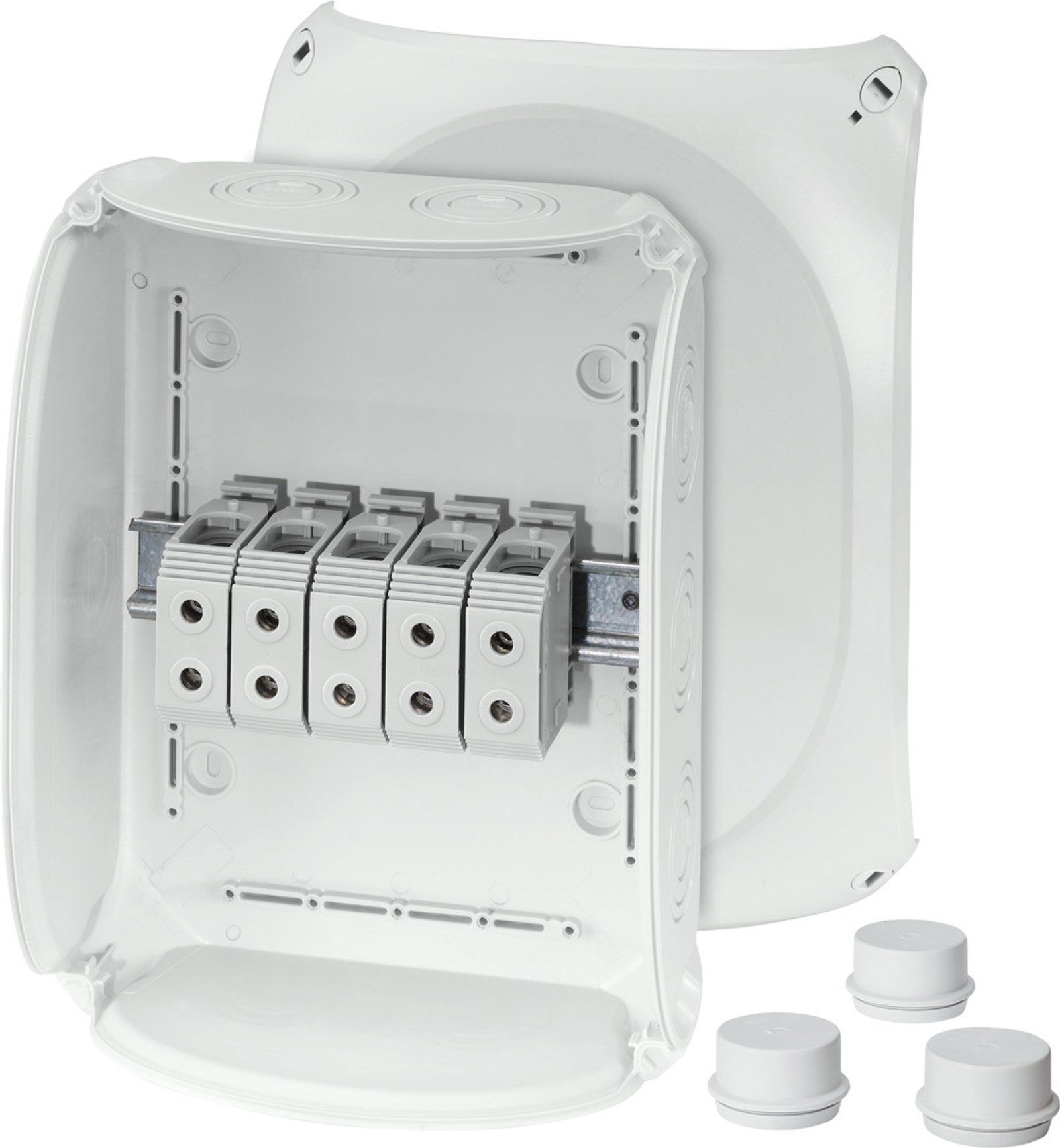

Hensel DK 3535 G, elektrik tesisatlarında kabloların güvenli şekilde birleştirilmesi ve dağıtılması için kullanılan klemensli kablo bağlantı buatıdır. Hensel ENYCASE DK serisinde yer alan ürün, korunaklı iç ve dış tesisat uygulamalarında kablo bağlantılarının güvenli şekilde muhafaza edilmesi için tasarlanmıştır.
Ürün üzerinde ayırma klemensi bulunur ve klemens kutup başına iki sıkıştırma noktası sunar. Klemens yapısı bakır iletkenler için uygundur ve bağlantı kesitine bağlı olarak 16 mm², 25-50 mm² ve 70 mm² çok telli yuvarlak iletkenlerin kullanımını destekler.
690 V nominal izolasyon gerilimi ve 125 A nominal akım değerine sahip DK 3535 G modelinde klemens sıkma momenti 12 Nm olarak belirtilmiştir. Ürün üzerinde duvar tarafında M25, M40 ve M50; zeminde ise M32 metrik kablo girişleri bulunur.
IP66 koruma derecesi ve IK07 darbe dayanımı sunan buatın gövdesi polikarbonattan üretilmiştir. Kutu halojensiz ve silikon içermeyen yapıdadır. Kapak, çeyrek tur hızlı kapama mekanizması ile açılıp kapanır ve ek aksesuar gerektirmeden mühürlenebilir.
Hensel DK 3535 G Özellikleri
- Klemensli kablo bağlantı buatı
- ENYCASE DK serisi
- Ayırma klemensi
- 125 A nominal akım
- 690 V nominal izolasyon gerilimi
- 16 mm² iletken bağlantısı
- 25-50 mm² iletken bağlantısı
- 70 mm² çok telli iletken bağlantısı
- Bakır iletken uyumluluğu
- 2 sıkıştırma noktası
- 12 Nm klemens sıkma momenti
- M25, M40, M50 ve M32 metrik girişler
- 10 adet duvar tipi metrik giriş
- 2 adet zemin tipi M32 giriş
- IP66 koruma
- IK07 darbe dayanımı
- Polikarbonat gövde
- Halojensiz yapı
- Silikon içermez
- Çeyrek tur hızlı kapama
- Ek aksesuar gerektirmeden mühürlenebilir kapak
- Duvar köşebentleri ve kapatma tapaları dahil
- Korunaklı tesisat uygulamalarına uygun
Teknik Özellikler
| Marka |
Hensel |
| Model |
DK 3535 G |
| Ürün Numarası |
62000018 |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Seri |
ENYCASE DK |
| Klemens Tipi |
Ayırma Klemensi |
| Nominal İzolasyon Gerilimi |
690 V |
| Nominal Akım |
125 A |
| Kutup Başına Sıkıştırma Noktası |
2 |
| İletken 1 |
16 mm² çok telli yuvarlak Cu |
| İletken 2 |
25-50 mm² çok telli yuvarlak Cu |
| İletken 3 |
70 mm² çok telli yuvarlak Cu |
| Bağlantı Türü |
Vidalı Bağlantı |
| Kablo Pabucu |
Gerekmez |
| Sıyırma Uzunluğu |
20 mm |
| Klemens Sıkma Momenti |
12 Nm |
| Kablo Girişi Sayısı |
12 |
| Duvar Girişleri |
10 Adet, M25 / M40 / M50 |
| Zemin Girişleri |
2 Adet, M32 |
| Kapak Sabitleme |
Çeyrek Tur Hızlı Kapama |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Mühürleme |
Ek Aksesuar Gerektirmeden Mühürlenebilir |
| Uygulama Alanı |
Korunaklı Tesisat |
| Malzeme |
Polikarbonat |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Çalışma Sıcaklığı |
-25 °C ile +40 °C |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Dayanımı |
750 °C |
| UL 94 |
V-2 |
| Yükseklik |
225 mm |
| Genişlik |
295 mm |
| Derinlik |
122 mm |
| Net Ağırlık |
2,186 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
125 A Klemensli Kablo Bağlantı Buatı
Hensel DK 3535 G, yüksek kesitli bakır iletkenlerin bağlantısı için geliştirilmiş klemensli bir buat modelidir. Klemens yapısı; 16 mm², 25-50 mm² ve 70 mm² çok telli yuvarlak bakır iletken seçeneklerini destekler.
690 V ve 125 A
Ürün 690 V nominal izolasyon gerilimi ve 125 A nominal akım değerine sahiptir. Klemens bağlantısı vidalıdır ve üretici tarafından 12 Nm sıkma momenti belirtilmektedir.
IP66 Koruma
DK 3535 G'nin koruma derecesi IP66'dır. Hensel teknik verilerine göre 3 adet ESM 40 geçmeli rakor kullanıldığında IP55 koruma seviyesi sağlanabilir. Ürün korunaklı tesisatlar için tasarlanmıştır. :contentReference[oaicite:0]{index=0}

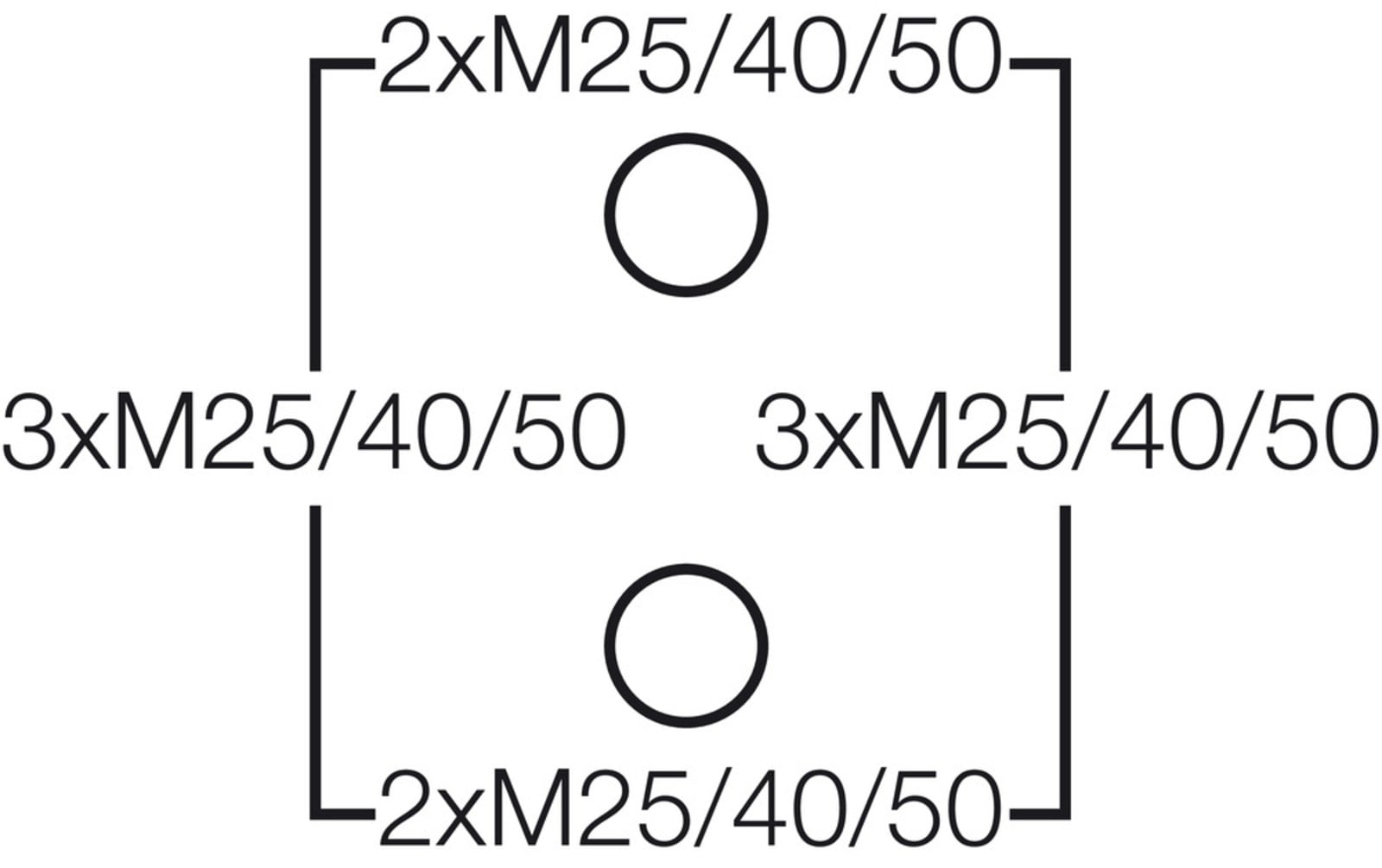

M25, M40, M50 ve M32 Kablo Girişleri
Buatın duvar kısmında toplam 10 adet M25, M40 ve M50 metrik giriş, zeminde ise 2 adet M32 metrik giriş bulunur. Böylece farklı kablo çaplarına uygun bağlantı seçenekleri sunar.
Polikarbonat ve Halojensiz Gövde
Gövde polikarbonat malzemeden üretilmiştir. Hensel'in teknik verilerine göre ürün halojensiz ve silikon içermeyen yapıdadır. Kızgın tel dayanımı 750 °C, UL 94 yanıcılık sınıfı V-2'dir. :contentReference[oaicite:1]{index=1}
Hızlı Kapama ve Mühürleme
Kapak, çeyrek tur hızlı kapama mekanizması ile açılıp kapanır. Kilitleme konumu kolayca görülebilir. Kapak, ek aksesuar gerektirmeden mühürlenebilir.
Korunaklı Tesisatlar
DK 3535 G, üretici tarafından iç ve dış ortamlardaki korunaklı tesisatlar için tanımlanmaktadır. Çalışma ortam sıcaklığı -25 °C ile +40 °C, malzeme sıcaklık dayanımı ise -25 °C ile +80 °C'dir.
Kullanım Alanları
- Elektrik tesisatları
- Enerji dağıtım noktaları
- Endüstriyel kablo bağlantıları
- Makine ve otomasyon tesisatları
- Yüksek kesitli bakır kablo bağlantıları
- Klemensli buat uygulamaları
- Korunaklı dış ortam tesisatları
- Elektrik dağıtım sistemleri
Hensel Türkiye ve Hensel Bayileri
Hensel DK 3535 G, Hensel ENYCASE DK serisi klemensli kablo bağlantı buatları arasında yer alır. Ürün teknik özellikleri Hensel Türkiye'nin resmi ürün verileri üzerinden doğrulanabilir. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel ENYCASE ürün seçeneklerine ulaşabilirsiniz.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591125105
