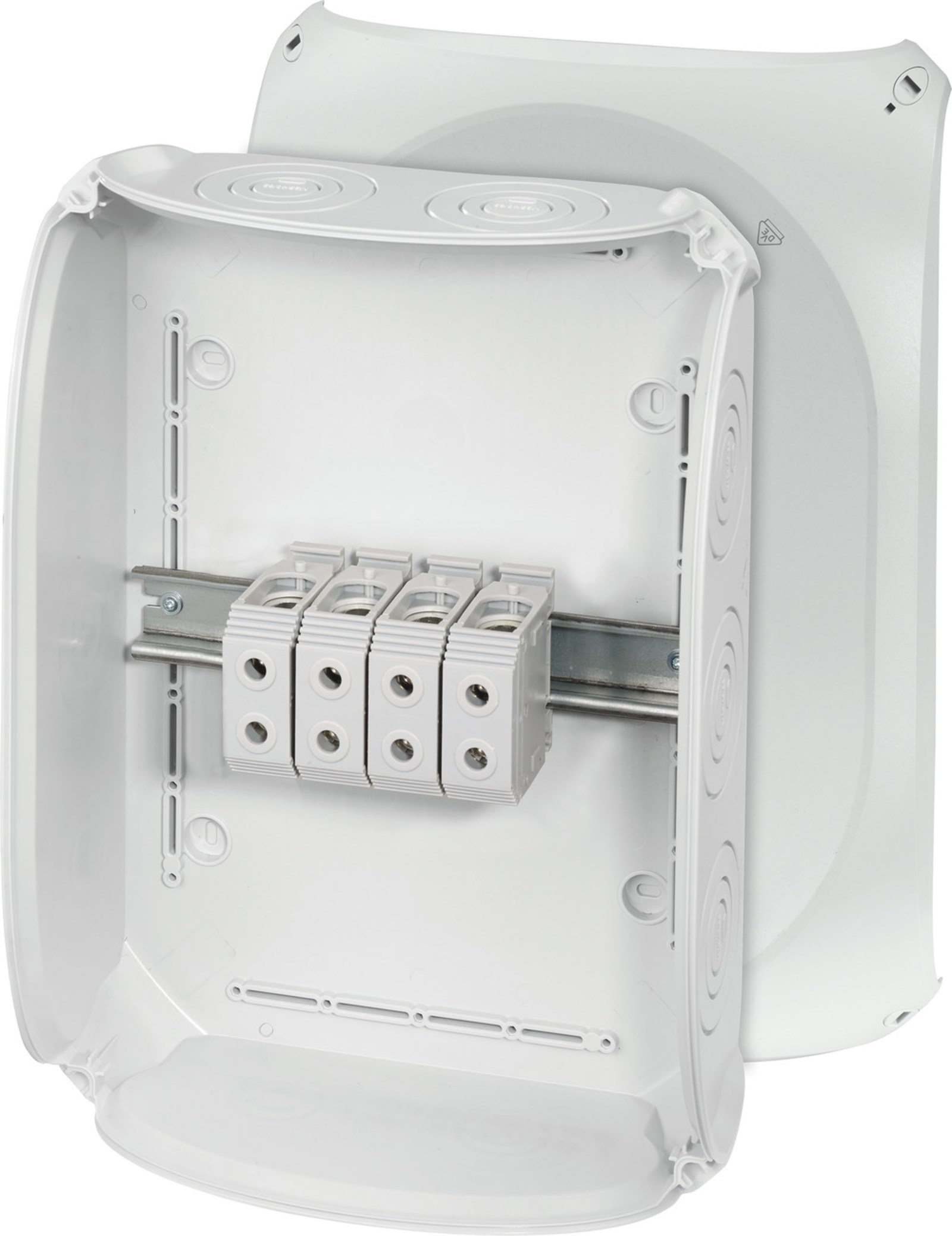

Hensel DK 5054 G Klemensli Kablo Bağlantı Buatı 255x355x122 mm IP66 150 A
Hensel DK 5054 G, elektrik tesisatlarında kabloların güvenli şekilde birleştirilmesi, dağıtılması ve muhafaza edilmesi için kullanılan klemensli kablo bağlantı buatıdır. Hensel ENYCASE DK serisinde yer alan ürün, normal ortam ve korunaklı dış tesisat uygulamaları için tasarlanmıştır.
Ürün üzerinde ayırma klemensi bulunur ve kutup başına iki sıkıştırma noktası sunar. Klemens; 16 mm² çok telli yuvarlak bakır iletkenlerden klemens başına 3 adet, 25-50 mm² çok telli yuvarlak bakır iletkenlerden 2 adet ve 70 mm² çok telli yuvarlak bakır iletkenden 1 adet bağlantıyı destekler.
690 V nominal izolasyon gerilimi ve 150 A nominal akım değerine sahip DK 5054 G modelinde klemens sıkma momenti 12 Nm'dir. Ürün üzerinde duvar tarafında 10 adet M25, M40 ve M63 metrik giriş, zeminde ise 2 adet M32 metrik giriş bulunur.
IP66 koruma sınıfı ve IK07 darbe dayanımı sunan ürünün gövdesi polikarbonattan üretilmiştir. Kutu halojensiz ve silikon içermeyen yapıdadır. Kapak, çeyrek tur hızlı kapama mekanizmasıyla açılıp kapanır ve ek aksesuar gerektirmeden mühürlenebilir.
Hensel DK 5054 G Özellikleri
- ENYCASE DK serisi klemensli kablo bağlantı buatı
- Ayırma klemensi
- 150 A nominal akım
- 690 V nominal izolasyon gerilimi
- 16 mm² çok telli yuvarlak bakır iletken
- 25-50 mm² çok telli yuvarlak bakır iletken
- 70 mm² çok telli yuvarlak bakır iletken
- Kutup başına 2 sıkıştırma noktası
- 12 Nm klemens sıkma momenti
- 10 adet duvar tipi metrik kablo girişi
- M25 / M40 / M63 duvar girişleri
- 2 adet M32 zemin girişi
- IP66 koruma
- IK07 darbe dayanımı
- Polikarbonat gövde
- Halojensiz yapı
- Silikon içermez
- Çeyrek tur hızlı kapama
- Ek aksesuar gerektirmeden mühürlenebilir kapak
- Duvar montaj köşebentleri ve kapatma tapaları dahil
- Korunaklı tesisatlara uygun
Teknik Özellikler
| Marka |
Hensel |
| Model |
DK 5054 G |
| Ürün Numarası |
62000021 |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Seri |
ENYCASE DK |
| Klemens Tipi |
Ayırma Klemensi |
| Nominal İzolasyon Gerilimi |
690 V |
| Nominal Akım |
150 A |
| Kutup Başına Sıkıştırma Noktası |
2 |
| İletken 1 |
16 mm², çok telli, yuvarlak, Cu |
| İletken 2 |
25-50 mm², çok telli, yuvarlak, Cu |
| İletken 3 |
70 mm², çok telli, yuvarlak, Cu |
| Klemens Başına Maksimum İletken |
3 / 2 / 1 adet |
| Bağlantı Türü |
Vidalı Bağlantı |
| Kablo Pabucu |
Gerekmez |
| Sıyırma Uzunluğu |
20 mm |
| Klemens Sıkma Momenti |
12 Nm |
| Merdiven Ön Taraftan Takılabilir |
Evet |
| Duvar Girişleri |
10 Adet, M25 / M40 / M63 |
| Zemin Girişleri |
2 Adet, M32 |
| Kapak Sabitleme |
Çeyrek Tur Hızlı Kapama |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Mühürleme |
Ek Aksesuar Gerektirmeden Mühürlenebilir |
| Uygulama Alanı |
Korunaklı Tesisat |
| Malzeme |
Polikarbonat |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Çalışma Sıcaklığı |
-25 °C ile +40 °C |
| 24 Saat Maksimum Ortam Sıcaklığı |
35 °C |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Dayanımı |
750 °C |
| UL 94 |
V-2 |
| Yükseklik |
255 mm |
| Genişlik |
355 mm |
| Derinlik |
122 mm |
| Net Ağırlık |
2,314 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
150 A Klemensli Kablo Bağlantı Buatı
Hensel DK 5054 G, yüksek akım ve kablo kesitlerinin kullanıldığı elektrik tesisatlarında kablo bağlantı ve dağıtım işlemleri için tasarlanmış klemensli buat modelidir. Ayırma klemensi sayesinde farklı kesitlerdeki bakır iletkenlerin güvenli şekilde bağlanmasına olanak sağlar.
16-70 mm² Bakır İletken Desteği
Klemens yapısı, klemens noktası başına 3 adet 16 mm², 2 adet 25-50 mm² veya 1 adet 70 mm² çok telli yuvarlak bakır iletken kabul eder. Üretici verilerine göre esnek iletkenlerde ayrıca kablo pabucu gerekmemektedir.
690 V ve 150 A
DK 5054 G'nin nominal izolasyon gerilimi 690 V, nominal akımı ise 150 A'dir. Vidalı klemens bağlantısı için önerilen sıkma momenti 12 Nm olarak belirtilmiştir.
IP66 ve IK07 Koruma
Buat IP66 koruma derecesine ve IK07 darbe dayanımına sahiptir. Üretici tarafından normal ortam ve korunaklı dış tesisat uygulamaları için tanımlanmıştır.

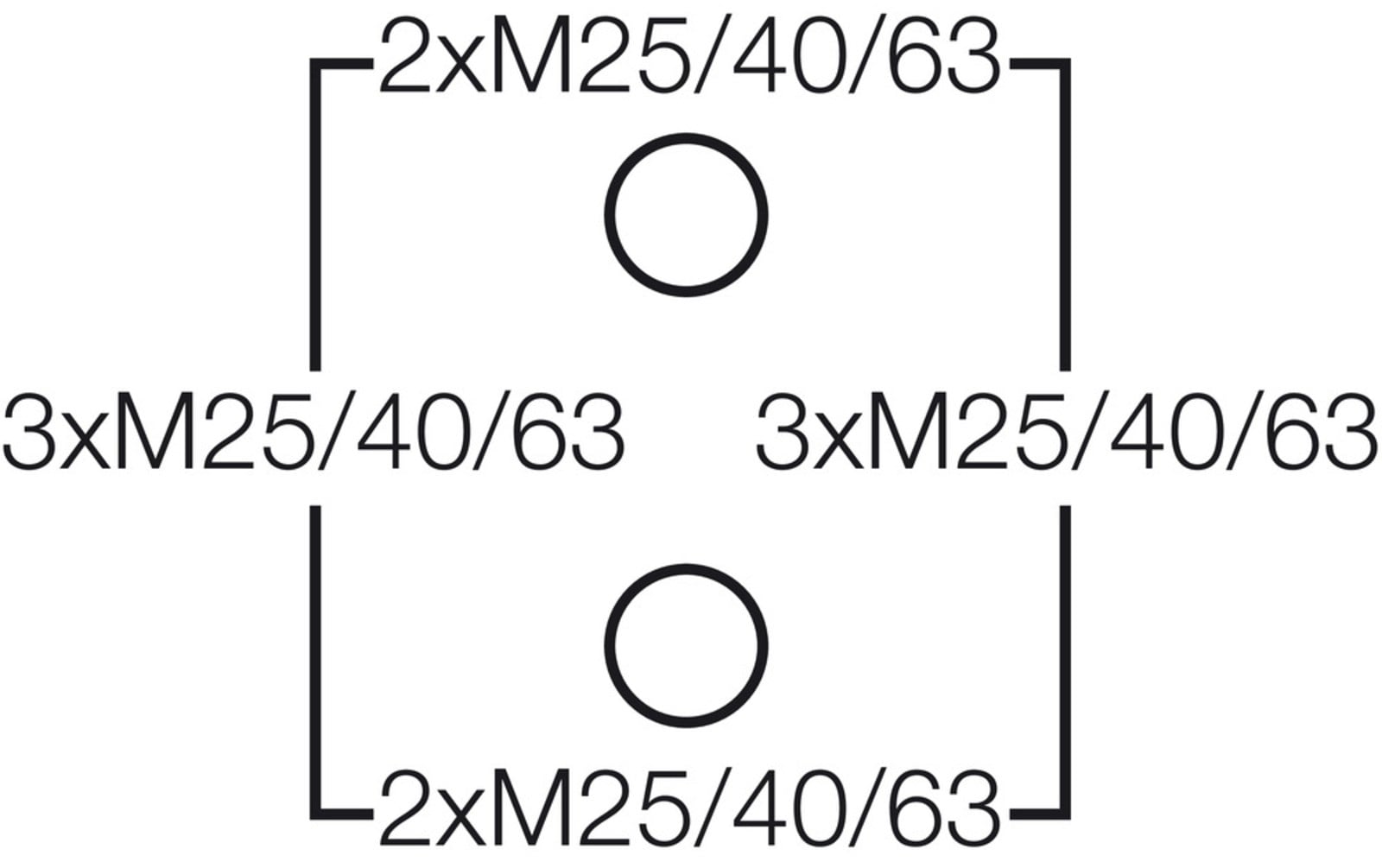

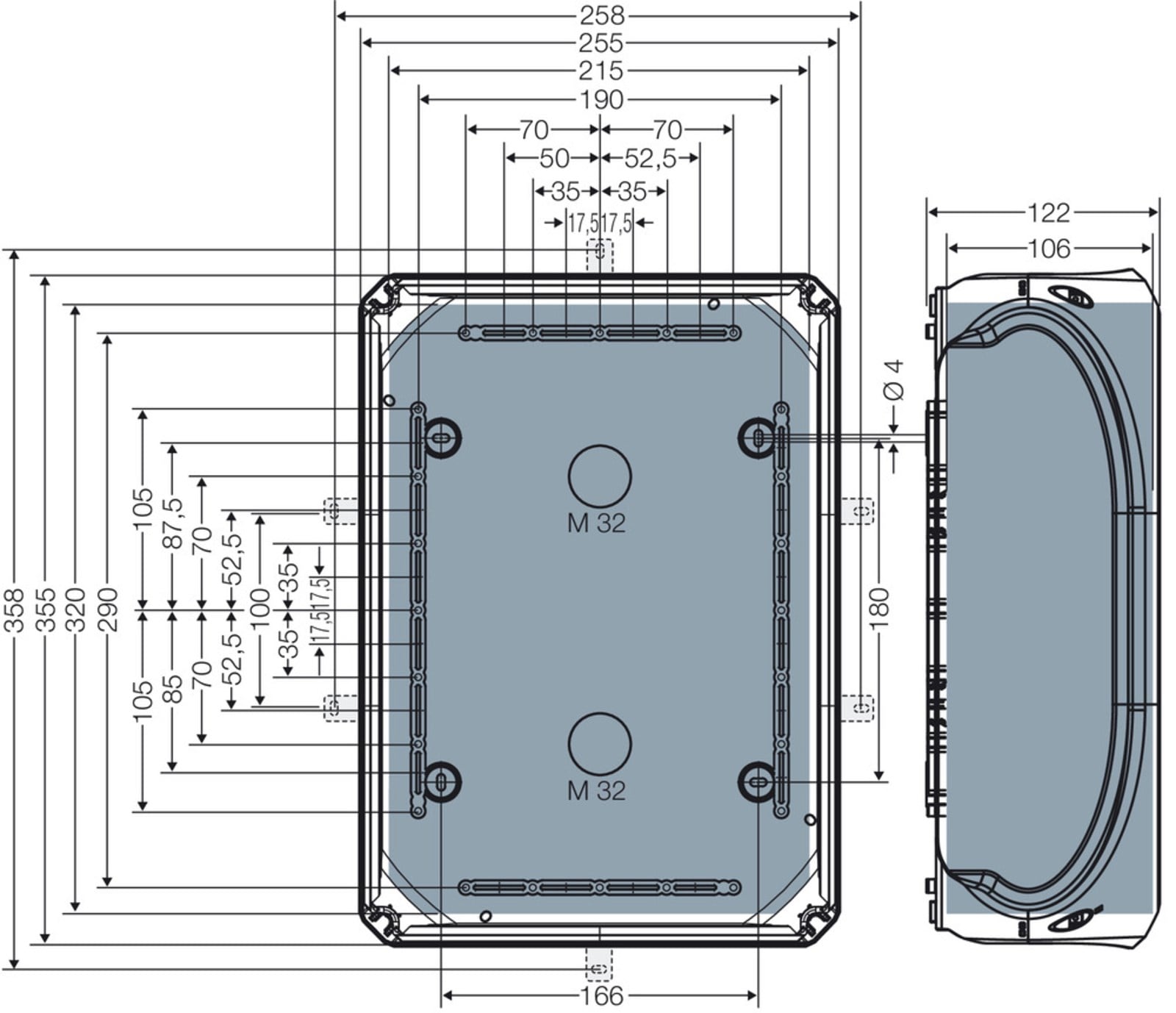

M25, M40, M63 ve M32 Kablo Girişleri
DK 5054 G üzerinde duvar tarafında toplam 10 adet M25, M40 ve M63 metrik giriş, zeminde ise 2 adet M32 metrik giriş bulunur. Bu girişler farklı kablo çaplarına uygun bağlantı çözümleri sağlar.
Polikarbonat Gövde
Gövde polikarbonat malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kızgın tel dayanımı 750 °C, UL 94 sınıfı V-2 olarak belirtilmektedir.
Hızlı Kapama ve Mühürleme
Kapak, çeyrek tur hızlı kapama mekanizmasıyla açılıp kapanır ve kilitleme konumu tek bakışta görülebilir. Ayrıca kapak ek aksesuar gerektirmeden mühürlenebilir.
Duvar Montajı
Ürünle birlikte duvar köşebentleri ve kapatma tapaları verilir. Bu aksesuarlar sayesinde buatın duvara montajı kolaylaştırılır.
Kullanım Alanları
- Elektrik tesisatları
- Enerji dağıtım sistemleri
- Yüksek akımlı kablo bağlantıları
- Endüstriyel elektrik tesisatları
- Makine ve otomasyon tesisatları
- Elektrik dağıtım noktaları
- Klemensli buat uygulamaları
- Korunaklı dış ortam tesisatları
Hensel Türkiye ve Hensel Bayileri
Hensel DK 5054 G, Hensel ENYCASE DK serisinin yüksek kesit ve akım kapasitesine sahip klemensli kablo bağlantı buatlarından biridir. Hensel Türkiye ürün ve teknik bilgileri üzerinden ürün özellikleri doğrulanabilir. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel ENYCASE ürün seçeneklerine ulaşabilirsiniz.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591125136
