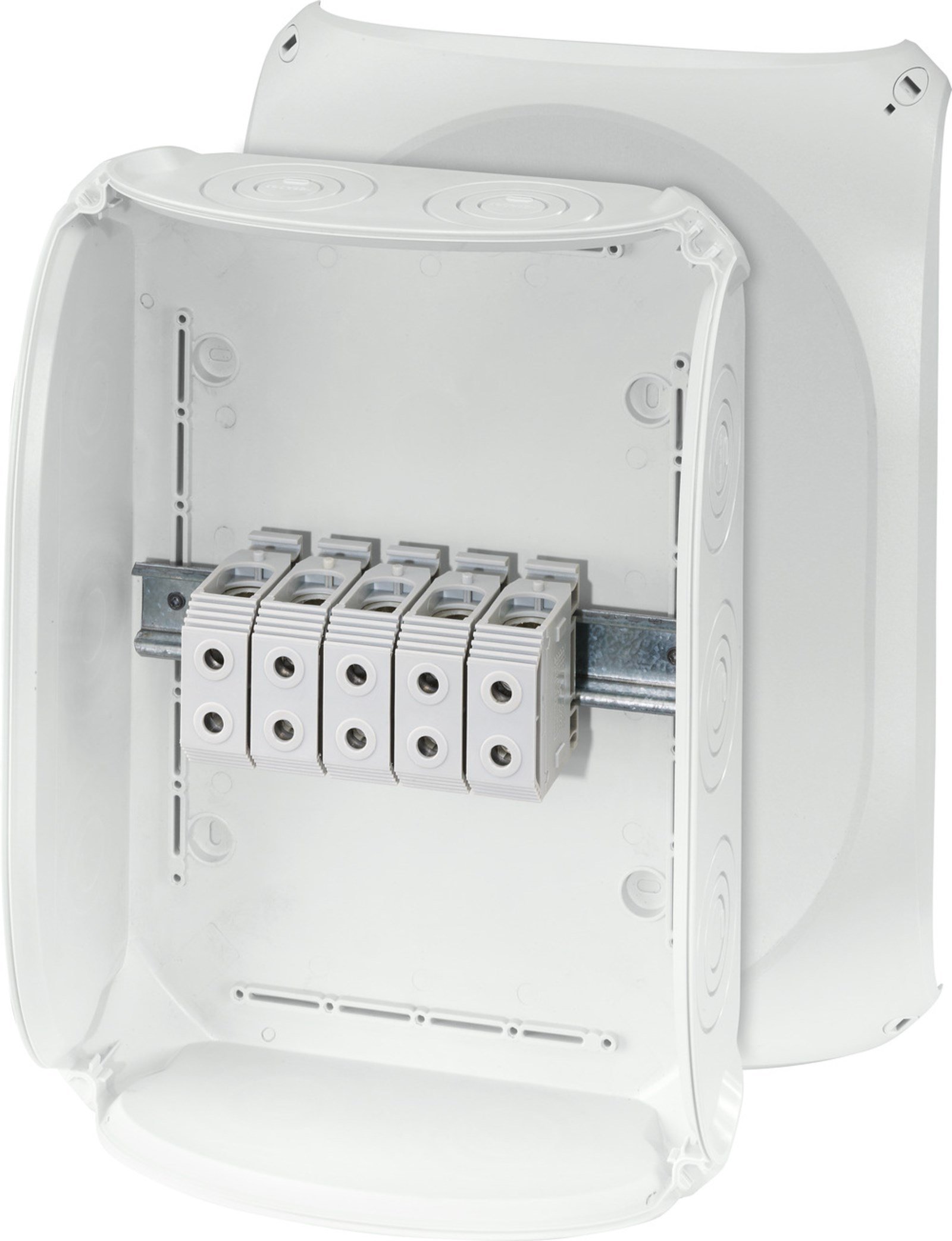

Hensel DK 5055 G Klemensli Kablo Bağlantı Buatı 255x355x122 mm IP66 150 A
Hensel DK 5055 G, elektrik tesisatlarında kabloların güvenli şekilde birleştirilmesi, dağıtılması ve muhafaza edilmesi için kullanılan klemensli kablo bağlantı buatıdır. Hensel ENYCASE DK serisinde yer alan ürün, korunaklı tesisatlarda kullanım için tasarlanmıştır.
Ürün üzerinde ayırma klemensi bulunur ve kutup başına iki sıkıştırma noktası sunar. Klemens yapısı çok telli yuvarlak bakır iletkenlerle kullanılmak üzere tasarlanmıştır. Klemens noktası başına 16 mm² iletken için 3 adet, 25-50 mm² iletken için 2 adet ve 70 mm² iletken için 1 adet bağlantı desteklenir.
690 V nominal izolasyon gerilimi ve 150 A nominal akım değerine sahip DK 5055 G modelinde klemens sıkma momenti 12 Nm olarak belirtilmiştir. Ürün üzerinde duvar tarafında 10 adet M25, M40 ve M63 metrik giriş ile zeminde 2 adet M32 metrik giriş bulunur.
IP66 koruma derecesi ve IK07 darbe dayanımı sunan ürünün gövdesi polikarbonattan üretilmiştir. Kutu halojensiz ve silikon içermeyen yapıdadır. Kapak, çeyrek tur hızlı kapama mekanizması ile açılıp kapanır ve ek aksesuar gerektirmeden mühürlenebilir.
Hensel DK 5055 G Özellikleri
- ENYCASE DK serisi klemensli kablo bağlantı buatı
- Ayırma klemensi
- 150 A nominal akım
- 690 V nominal izolasyon gerilimi
- 16 mm² çok telli yuvarlak bakır iletken desteği
- 25-50 mm² çok telli yuvarlak bakır iletken desteği
- 70 mm² çok telli yuvarlak bakır iletken desteği
- Kutup başına 2 sıkıştırma noktası
- 12 Nm klemens sıkma momenti
- 10 adet duvar tipi metrik kablo girişi
- M25 / M40 / M63 duvar girişleri
- 2 adet M32 zemin girişi
- IP66 koruma
- IK07 darbe dayanımı
- Polikarbonat gövde
- Halojensiz yapı
- Silikon içermez
- Çeyrek tur hızlı kapama
- Ek aksesuar gerektirmeden mühürlenebilir kapak
- Duvar montaj köşebentleri ve kapatma tapaları dahil
- Korunaklı tesisat uygulamalarına uygun
Teknik Özellikler
| Marka |
Hensel |
| Model |
DK 5055 G |
| Ürün Numarası |
62000163 |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Seri |
ENYCASE DK |
| Klemens Tipi |
Ayırma Klemensi |
| Nominal İzolasyon Gerilimi |
690 V |
| Nominal Akım |
150 A |
| Kutup Başına Sıkıştırma Noktası |
2 |
| İletken 1 |
16 mm², çok telli, yuvarlak, Cu |
| İletken 2 |
25-50 mm², çok telli, yuvarlak, Cu |
| İletken 3 |
70 mm², çok telli, yuvarlak, Cu |
| Klemens Başına Maksimum İletken |
3 / 2 / 1 adet |
| Bağlantı Türü |
Vidalı Bağlantı |
| Esnek İletkenlerde Kablo Pabucu |
Gerekli Değil |
| Sıyırma Uzunluğu |
20 mm |
| Klemens Sıkma Momenti |
12 Nm |
| Merdiven Ön Taraftan Takılabilir |
Evet |
| Duvar Girişleri |
10 Adet, M25 / M40 / M63 |
| Zemin Girişleri |
2 Adet, M32 |
| Kapak Sabitleme |
Çeyrek Tur Hızlı Kapama |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK07 |
| Mühürleme |
Ek Aksesuar Gerektirmeden Mühürlenebilir |
| Uygulama Alanı |
Korunaklı Tesisat |
| Malzeme |
Polikarbonat |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Çalışma Sıcaklığı |
-25 °C ile +40 °C |
| 24 Saat Maksimum Ortam Sıcaklığı |
35 °C |
| Bağıl Nem |
40 °C'de ≤ %50, 25 °C'de ≤ %100 |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Dayanımı |
750 °C |
| UL 94 |
V-2 |

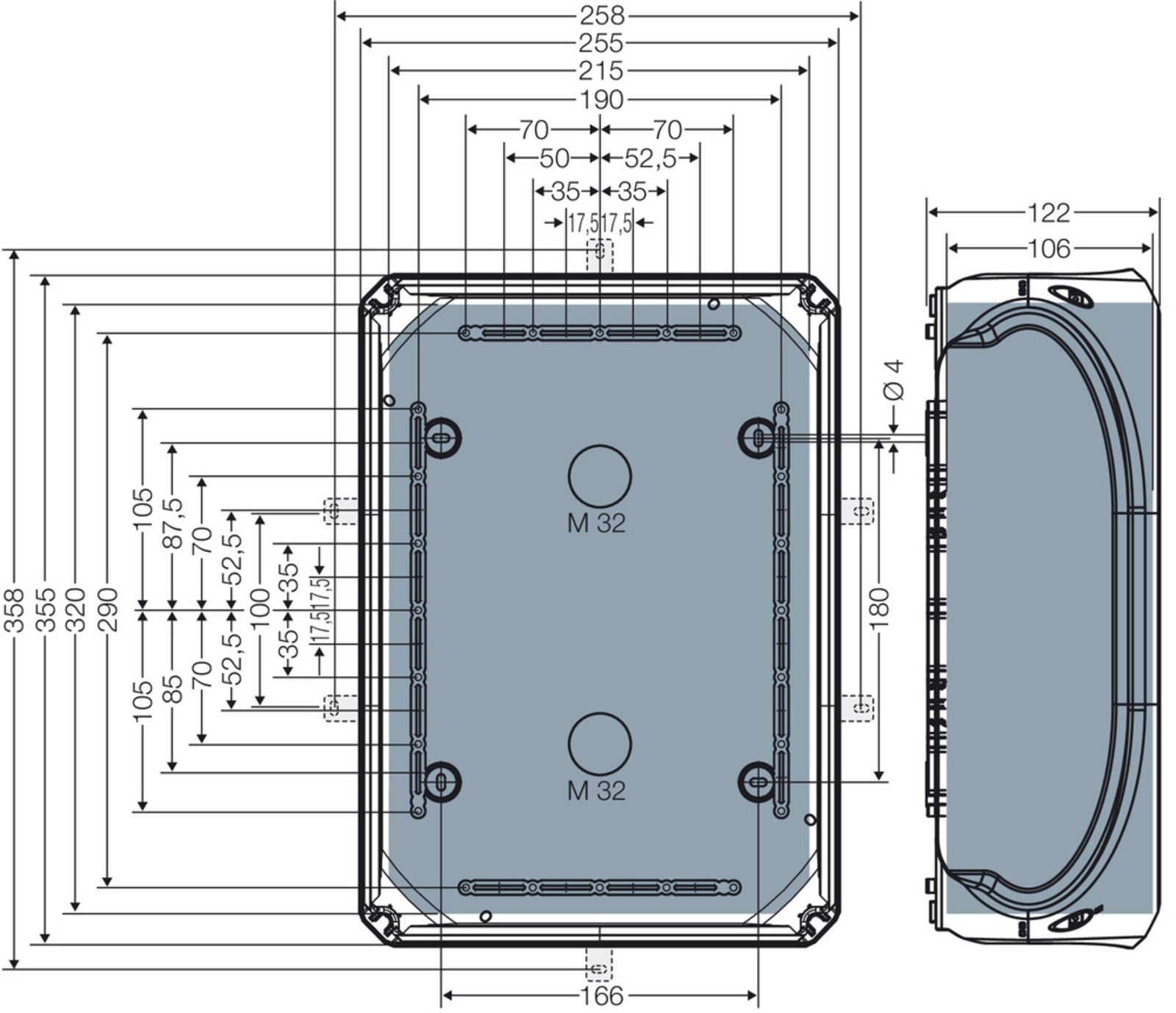

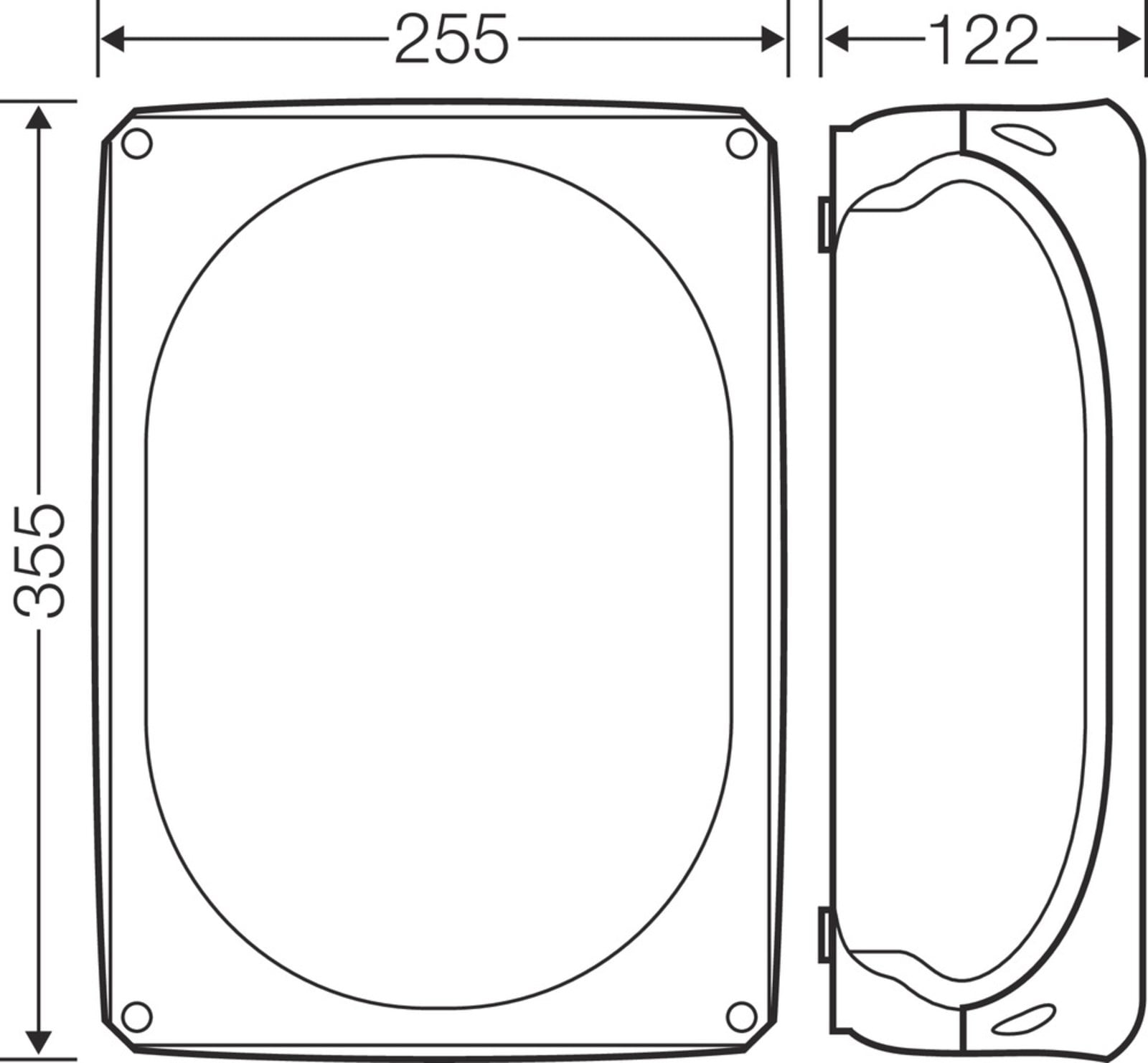

| Yükseklik |
255 mm |
| Genişlik |
355 mm |
| Derinlik |
122 mm |
| Net Ağırlık |
2,513 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
| ETIM |
EC002600 |
150 A Klemensli Kablo Bağlantı Buatı
Hensel DK 5055 G, yüksek akım ve kablo kesitlerinin kullanıldığı elektrik tesisatlarında kablo bağlantı ve dağıtım işlemleri için kullanılan klemensli buat modelidir. Üründe ayırma klemensi bulunur ve kutup başına iki sıkıştırma noktası sunar.
16-70 mm² Bakır İletken Desteği
Klemens yapısı, kutup başına 3 adet 16 mm², 2 adet 25-50 mm² veya 1 adet 70 mm² çok telli yuvarlak bakır iletken kullanımını destekler. Esnek iletkenler için kablo pabucu gerekli değildir.
690 V ve 150 A
DK 5055 G modelinin nominal izolasyon gerilimi 690 V, nominal akımı ise 150 A'dir. Vidalı klemens bağlantısı için sıkma momenti 12 Nm olarak belirtilmiştir.
IP66 ve IK07 Koruma
Ürün IP66 koruma derecesine ve IK07 darbe dayanımına sahiptir. Hensel, modeli korunaklı tesisat uygulamaları için tanımlamaktadır.

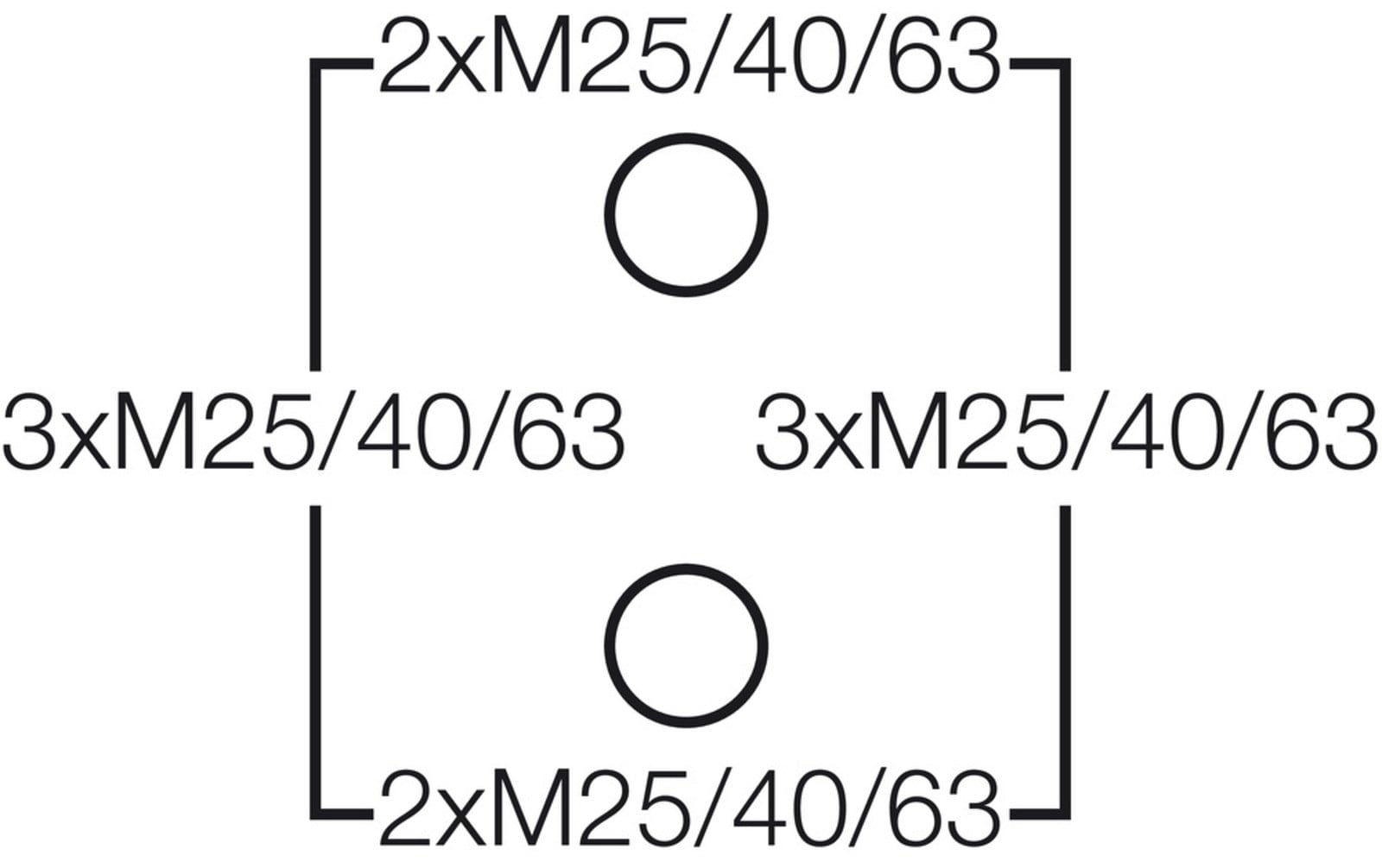

M25, M40, M63 ve M32 Kablo Girişleri
Buat üzerinde duvar tarafında 10 adet M25, M40 ve M63 metrik giriş, zeminde ise 2 adet M32 metrik giriş bulunur. Bu yapı farklı kablo çaplarının bağlantısını kolaylaştırır.
Polikarbonat Gövde
Gövde polikarbonat malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kızgın tel dayanımı 750 °C ve UL 94 sınıfı V-2'dir.
Hızlı Kapama ve Mühürleme
Kapak, çeyrek tur hızlı kapama düzeneğiyle açılıp kapanır. Kilitleme konumu kolayca görülebilir ve kapak ek aksesuar gerektirmeden mühürlenebilir.
Kullanım Alanları
- Elektrik tesisatları
- Enerji dağıtım sistemleri
- Yüksek akımlı kablo bağlantıları
- Endüstriyel elektrik tesisatları
- Makine ve otomasyon tesisatları
- Klemensli buat uygulamaları
- Korunaklı dış ortam tesisatları
- Elektrik dağıtım noktaları
Hensel Türkiye ve Hensel Bayileri
Hensel DK 5055 G, Hensel ENYCASE DK serisinin 150 A nominal akımlı klemensli kablo bağlantı buatlarından biridir. Hensel'in Türkiye resmi ürün sayfasında ürün teknik özellikleri, ölçüleri ve satış verileri yayınlanmaktadır. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel ENYCASE ürün seçeneklerine ulaşabilirsiniz.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591125549
