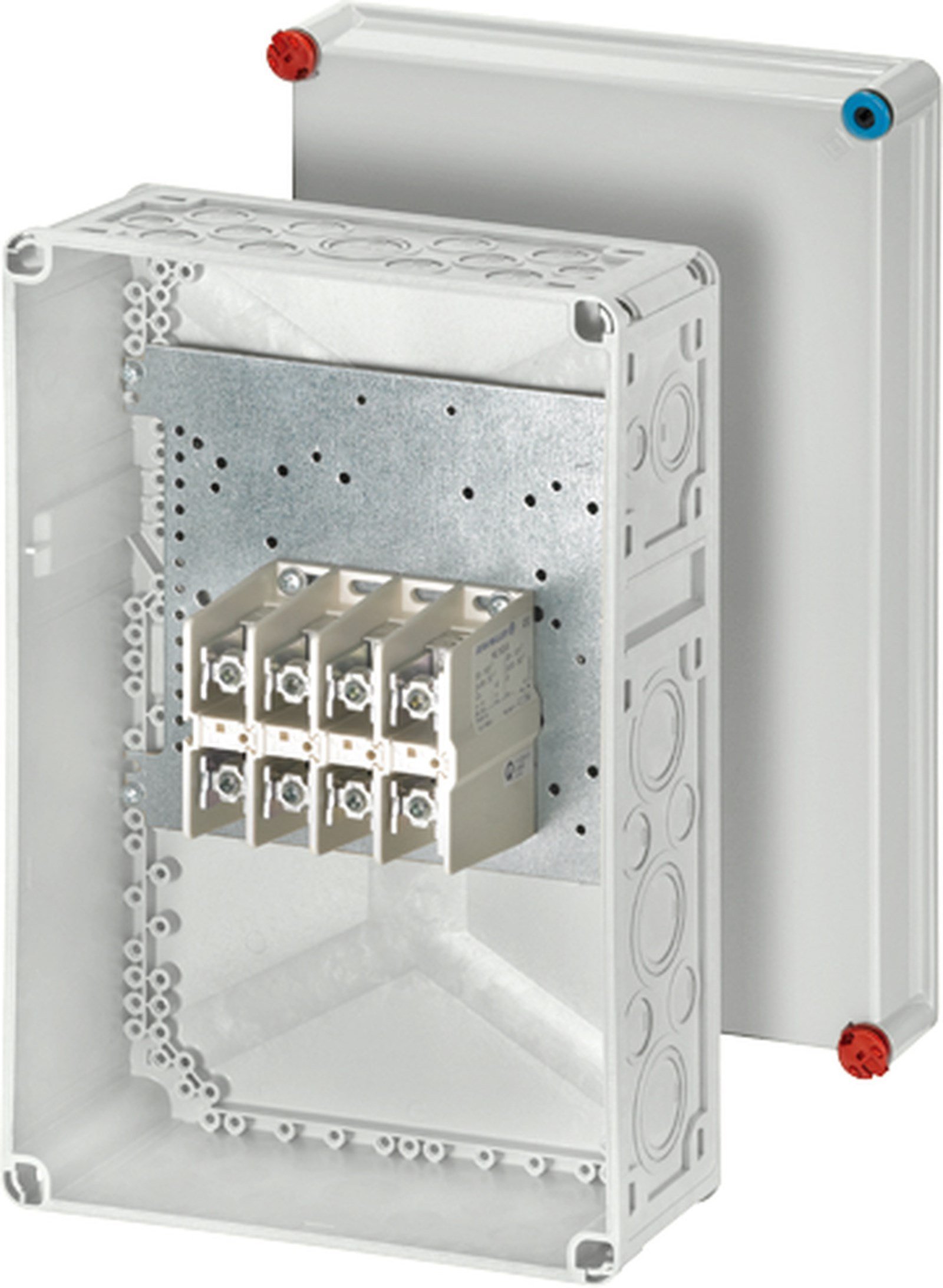

Hensel K 1204 Klemensli Kablo Bağlantı Buatı 450x300x170 mm IP65 250 A (K 1204)

Hensel K 1204 Klemensli Kablo Bağlantı Buatı 450x300x170 mm IP65 250 A

Hensel K 1204, elektrik tesisatlarında yüksek kesitli kabloların güvenli şekilde birleştirilmesi ve dağıtılması için kullanılan 4 kutuplu klemensli kablo bağlantı buatıdır. Hensel K serisinde yer alan ürün, bakır (Cu) ve alüminyum (Al) iletkenlerle kullanım için tasarlanmıştır.

Ürün üzerinde ayırma klemensi bulunur ve kutup başına iki sıkıştırma noktası sunar. Klemens yapısı; yuvarlak ve sektör biçimli, tek telli ve çok telli bakır ve alüminyum iletkenleri destekler. Bağlantı kesiti kullanılan iletken tipine göre 16 mm² ile 150 mm² arasında değişir.

690 V nominal izolasyon gerilimi ve 250 A nominal akım değerine sahip K 1204 modelinde vidalı bağlantı kullanılır. Klemens sıkma momenti 20 Nm olup, esnek iletkenlerde kablo pabucu kullanılması gereklidir.

Kutu üzerinde çok sayıda metrik kablo giriş noktası bulunur. Duvar tarafında M40, M50, M32, M25 ve M20; üst ve alt duvarlarda ise M20, M25, M32, M40 ve ilgili metrik ölçülerde giriş seçenekleri mevcuttur.

IP65 koruma derecesi ve IK08 darbe dayanımı sunan K 1204'ün gövdesi polikarbonattan üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kapak aletle kilitlenebilir ve ek aksesuar gerektirmeden mühürlenebilir.

Hensel K 1204 Özellikleri

• Hensel K serisi klemensli kablo bağlantı buatı
• 4 kutuplu ayırma klemensi
• 250 A nominal akım
• 690 V nominal izolasyon gerilimi
• 16-150 mm² iletken kesiti
• Bakır ve alüminyum iletken uyumluluğu
• Yuvarlak ve sektör biçimli iletken desteği
• Tek telli ve çok telli iletken desteği
• Kutup başına 2 sıkıştırma noktası
• 20 Nm klemens sıkma momenti
• Vidalı bağlantı
• Esnek iletkenlerde kablo pabucu gereklidir
• M20 / M25 / M32 / M40 / M50 metrik girişler
• IP65 koruma
• IK08 darbe dayanımı
• Polikarbonat gövde
• Halojensiz yapı
• Silikon içermez
• Aletle kilitlenebilir kapak
• Ek aksesuar gerektirmeden mühürlenebilir kapak
• Korunaklı tesisat uygulamalarına uygun
• DIN EN 60670-1/-22 ve IEC 60670-1/-22 uyumluluğu

Teknik Özellikler

250 A 4 Kutuplu Klemensli Kablo Bağlantı Buatı

Hensel K 1204, yüksek akım ve yüksek kesitli kabloların bağlantısı ve dağıtımı için kullanılan 4 kutuplu klemensli kablo bağlantı buatıdır. Ürün, Hensel K serisinin yüksek kapasiteli bağlantı kutuları arasında yer alır.

16-150 mm² Bakır ve Alüminyum İletken Desteği

K 1204 klemensi, kullanılan iletken tipine bağlı olarak 16 mm² ile 150 mm² arasında kesitleri destekler. Hem bakır hem alüminyum iletkenlerle kullanılabilir. Yuvarlak ve sektör biçimli, tek telli ve çok telli iletkenler için farklı bağlantı seçenekleri bulunur.

690 V ve 250 A

Ürünün nominal izolasyon gerilimi 690 V, nominal akımı ise 250 A'dir. Vidalı klemens bağlantısı için üretici tarafından belirtilen sıkma momenti 20 Nm'dir.

IP65 ve IK08 Koruma

K 1204 IP65 koruma derecesine ve IK08 darbe dayanımına sahiptir. Üretici ürünü korunaklı tesisatlar için tanımlamaktadır. Birlikte verilen sızdırmazlık tapalarının kullanılması, belirtilen koruma sınıfının korunmasına yardımcı olur.

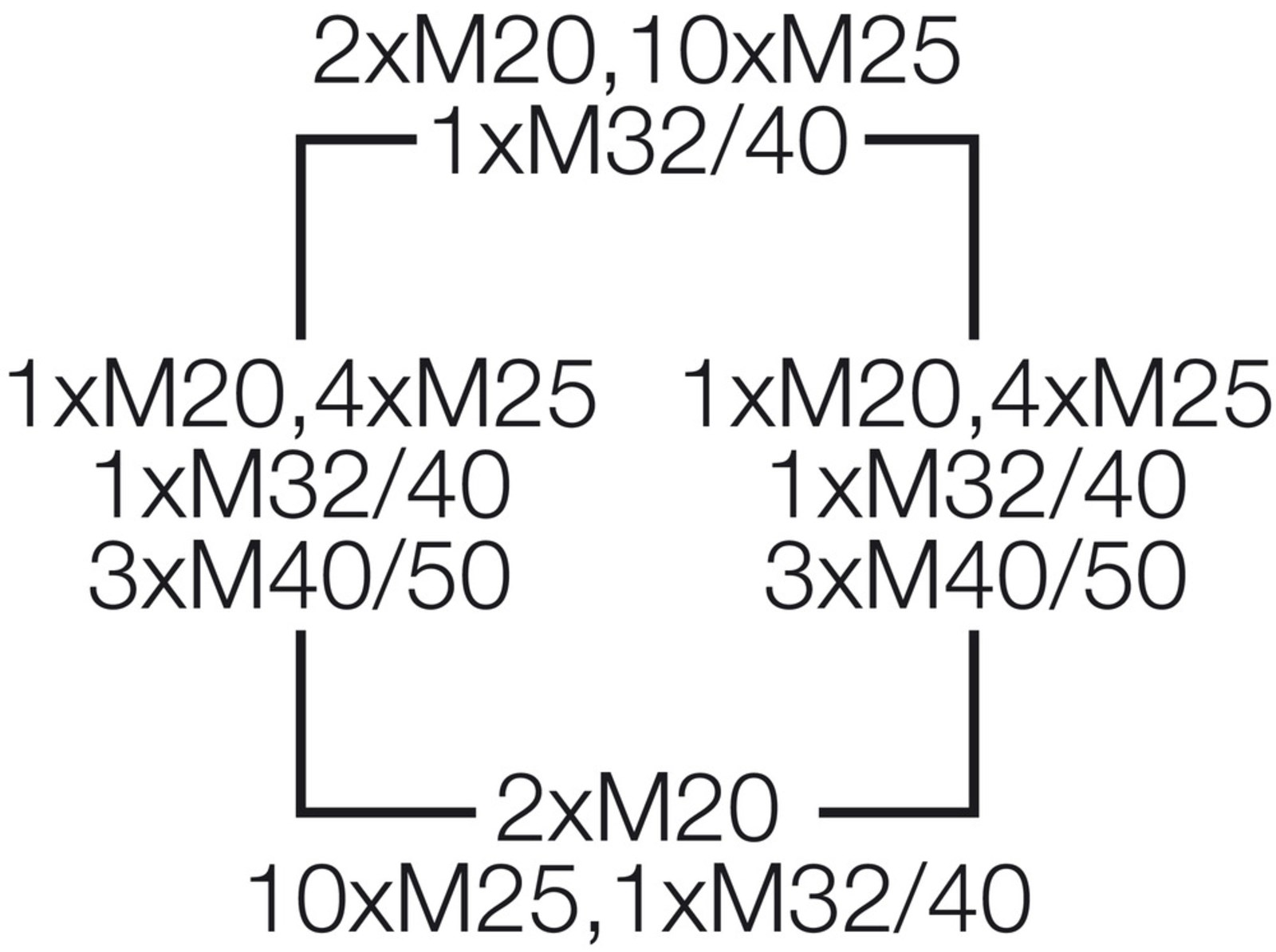

Çoklu Metrik Kablo Girişleri

K 1204 üzerinde farklı kablo çaplarına uygun çok sayıda metrik giriş bulunur. Duvarlarda M40, M50, M32, M25 ve M20; üst ve alt yüzeylerde ise M20, M25, M32 ve M40 ölçülerinde giriş seçenekleri mevcuttur.

Polikarbonat Gövde

Gövde polikarbonat malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Hensel teknik verilerine göre kızgın tel dayanımı 960 °C, UL 94 yanıcılık sınıfı V-2 ve sıcaklık dayanımı -25 °C ile +80 °C'dir.

Aletle Kilitlenebilir ve Mühürlenebilir Kapak

Kapak aletle kilitleyici yapıdadır ve ek aksesuar gerektirmeden mühürlenebilir. Bu yapı bağlantı kutusunun güvenli şekilde kapalı tutulmasına yardımcı olur.

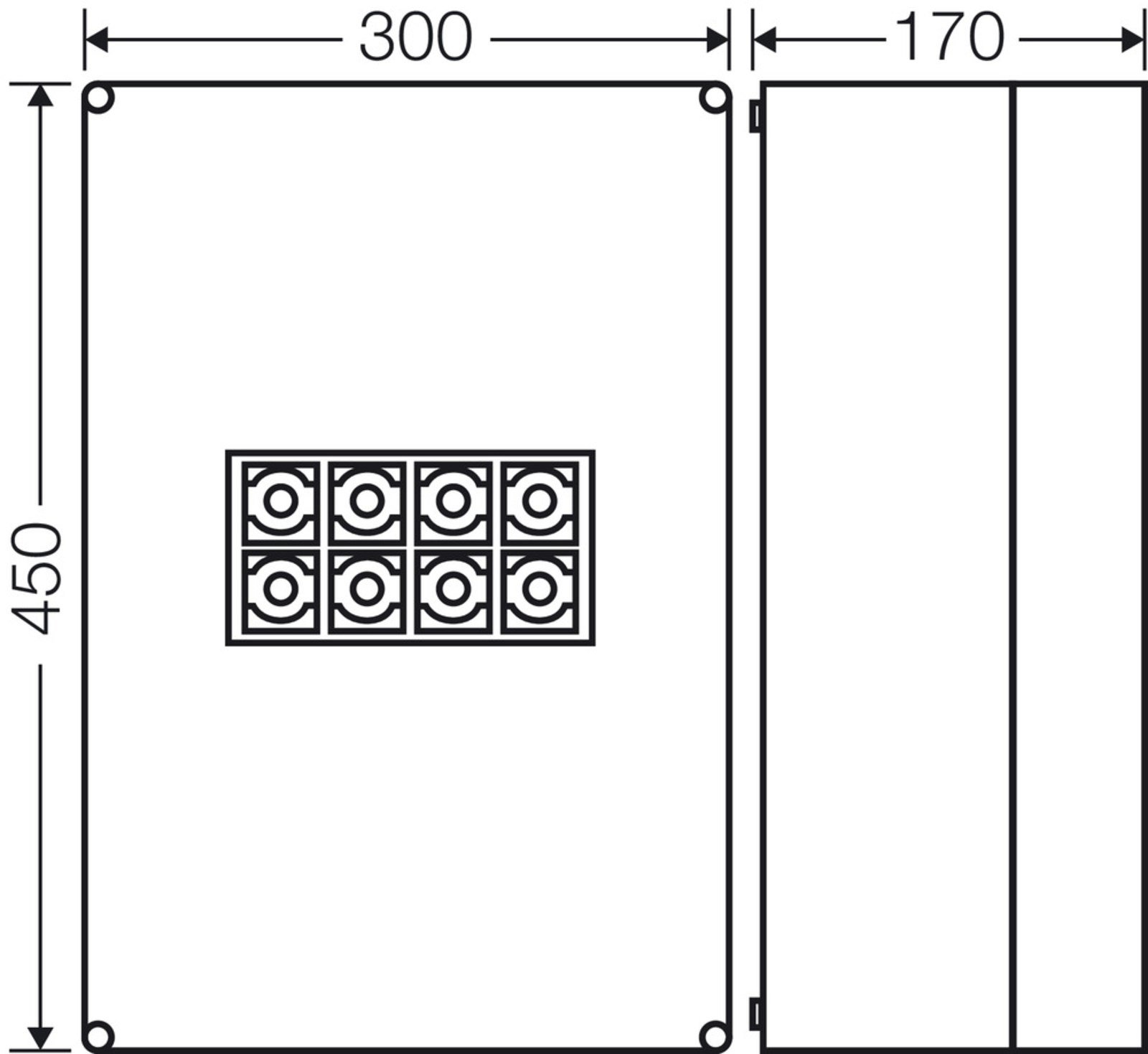

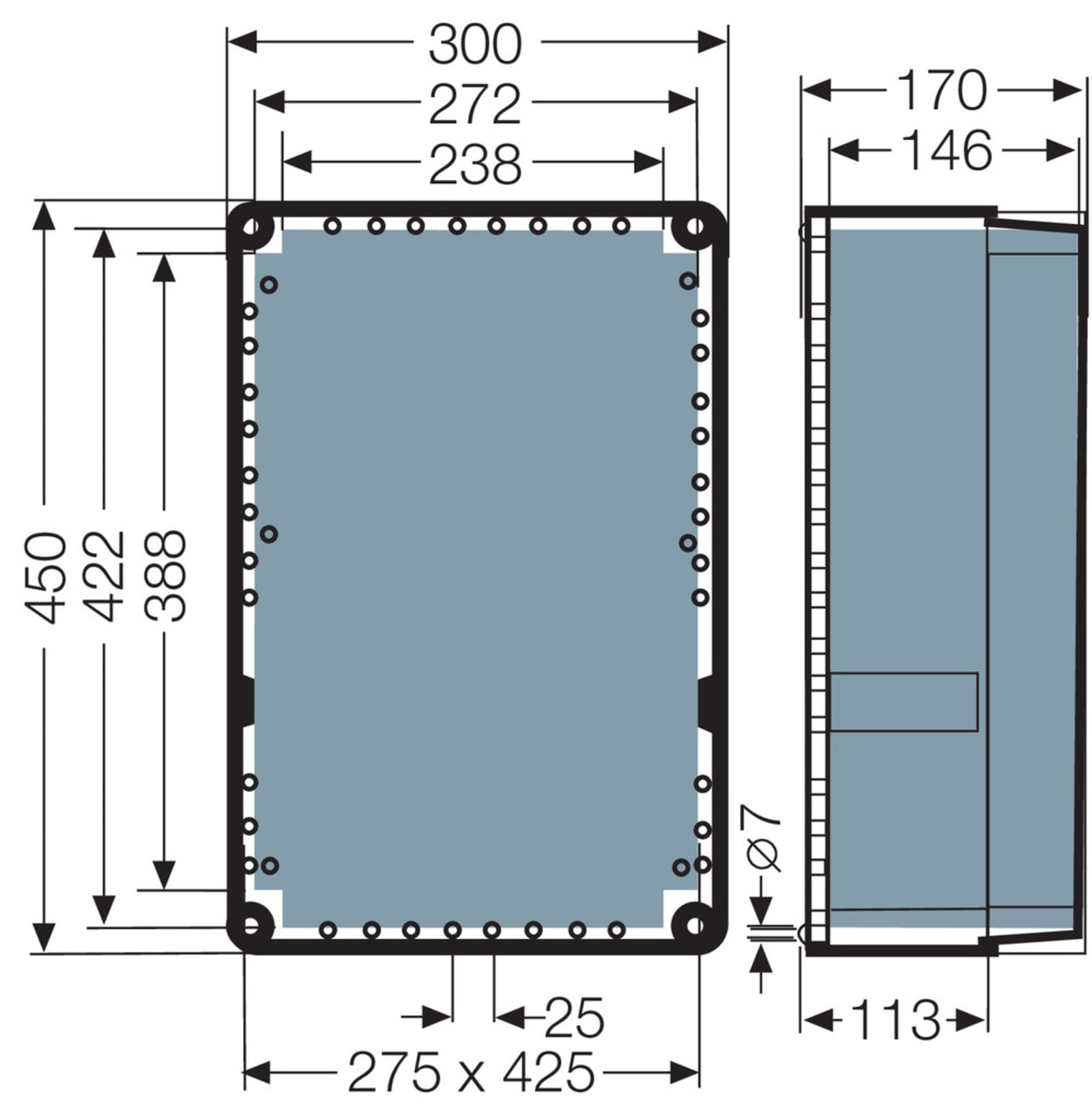

450x300x170 mm Büyük Hacimli Tasarım

K 1204'ün dış ölçüleri 450 x 300 x 170 mm, net ağırlığı ise 6,295 kg'dır. Geniş iç hacmi, yüksek kesitli enerji kablolarının ve klemens bağlantılarının düzenli şekilde yerleştirilmesini kolaylaştırır.

Alüminyum İletkenler İçin Uygunluk

K 1204, bakır iletkenlerin yanında alüminyum iletkenleri de destekler. Hensel, alüminyum iletkenlerin bağlantıdan önce ilgili teknik önerilere uygun şekilde hazırlanması gerektiğini belirtmektedir. :contentReference[oaicite:0]{index=0}

Kullanım Alanları

• Enerji dağıtım tesisatları
• Yüksek akımlı kablo bağlantıları
• 16-150 mm² kablo uygulamaları
• Bakır ve alüminyum iletken bağlantıları
• Endüstriyel elektrik tesisatları
• Makine ve otomasyon tesisatları
• Elektrik dağıtım noktaları
• Klemensli buat uygulamaları
• Korunaklı iç tesisatlar
• Korunaklı dış tesisatlar

Hensel Türkiye ve Hensel Bayileri

Hensel K 1204, Hensel'in yüksek akım kapasiteli K serisi klemensli kablo bağlantı buatları arasında yer alır. Hensel Türkiye'nin resmi ürün sayfasında K 1204 için teknik özellikler, ürün numarası, EAN ve gümrük tarife bilgileri yayınlanmaktadır. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel klemensli buat ürün seçeneklerine ulaşabilirsiniz.

GTİP Bilgileri

GTİP / HS Kodu: 85369010

Barkod Bilgileri

EAN / GTIN: 4012591653066
