Hensel K 2404 Klemensli Kablo Bağlantı Buatı 600x300x170 mm IP65 400 A (K 2404)

Hensel K 2404 Klemensli Kablo Bağlantı Buatı 600x300x170 mm IP65 400 A

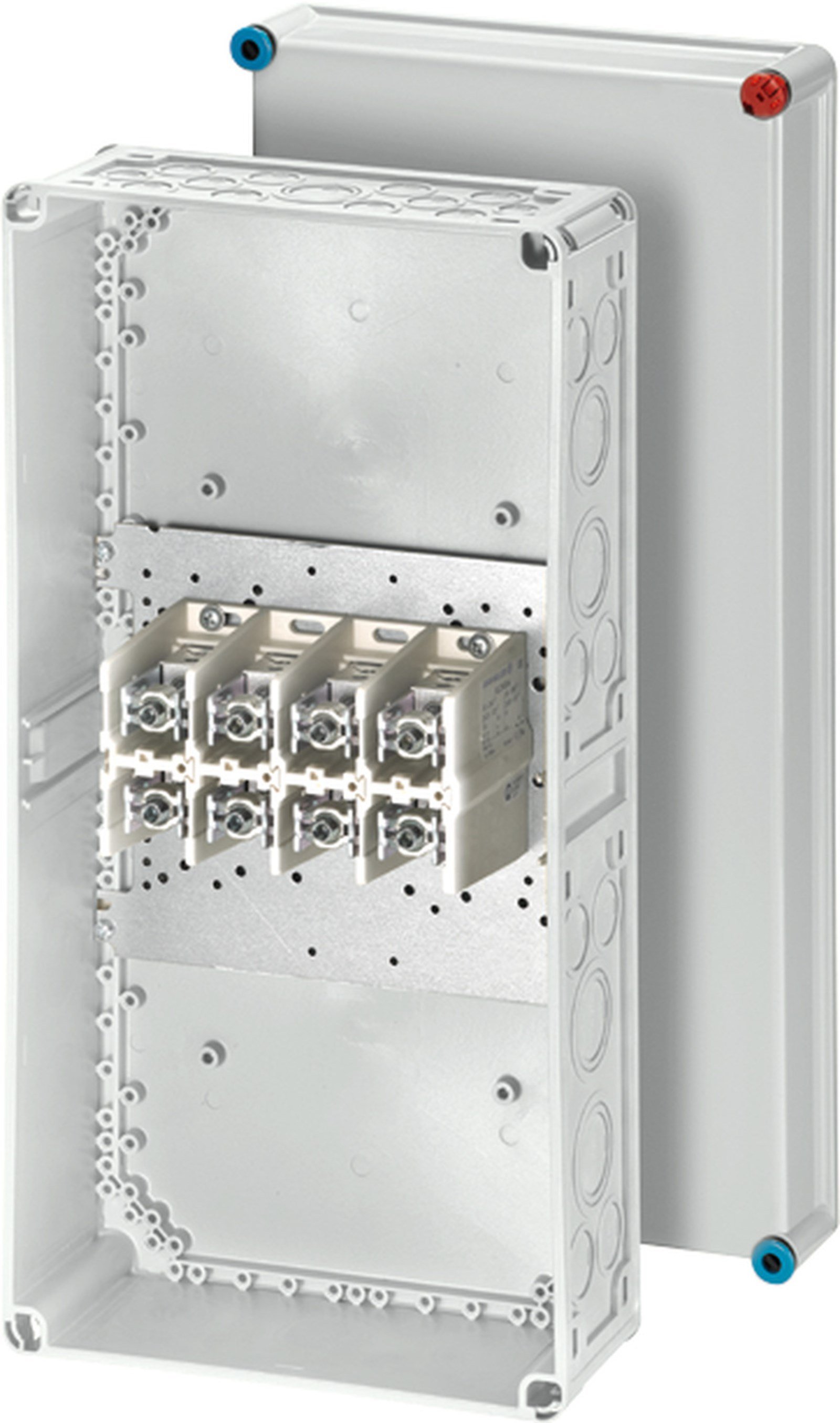

Hensel K 2404, elektrik tesisatlarında yüksek kesitli enerji kablolarının güvenli şekilde birleştirilmesi ve dağıtılması için kullanılan 4 kutuplu klemensli kablo bağlantı buatıdır. Hensel K serisinde yer alan ürün, bakır (Cu) ve alüminyum (Al) iletkenlerle kullanım için tasarlanmıştır.

K 2404 üzerinde bulunan ayırma klemensi, kutup başına 2 sıkıştırma noktasına sahiptir. Klemens; kullanılan iletken tipine bağlı olarak 25 mm² ile 240 mm² arasında farklı kesitleri destekler. Yuvarlak ve sektör biçimli, tek telli ve çok telli bakır veya alüminyum iletkenlerle kullanılabilir.

Ürünün nominal izolasyon gerilimi 690 V, nominal akımı ise 400 A'dır. Vidalı bağlantı yapısına sahip klemensin sıkma momenti 40 Nm'dir. Esnek iletkenlerde kablo pabucu kullanılması gereklidir.

K 2404, farklı kablo çapları için çok sayıda metrik kablo girişine sahiptir. Sol ve sağ duvarlarda M40, M50 ve M32; üst duvarda M20, M25, M32, M40 ve M50; alt duvarda ise M25, M40 ve M50 giriş seçenekleri bulunmaktadır.

IP65 koruma sınıfına ve IK08 darbe dayanımına sahip ürünün gövdesi polikarbonattan üretilmiştir. Kapak aletle kilitlenebilir yapıdadır ve ek aksesuar gerektirmeden mühürlenebilir.

Hensel K 2404 Özellikleri

• Hensel K serisi klemensli kablo bağlantı buatı
• 4 kutuplu ayırma klemensi
• 400 A nominal akım
• 690 V nominal izolasyon gerilimi
• 25-240 mm² iletken kesiti
• Bakır ve alüminyum iletken uyumluluğu
• Yuvarlak ve sektör biçimli iletken desteği
• Tek telli ve çok telli iletken desteği
• Kutup başına 2 sıkıştırma noktası
• 40 Nm klemens sıkma momenti
• Vidalı bağlantı
• Esnek iletkenler için kablo pabucu gerekli
• Çok sayıda M20 / M25 / M32 / M40 / M50 metrik giriş
• IP65 koruma
• IK08 darbe dayanımı
• Polikarbonat gövde
• Halojensiz yapı
• Silikon içermez
• Aletle kilitlenebilir kapak
• Ek aksesuar gerektirmeden mühürlenebilir
• Korunaklı tesisat uygulamalarına uygun

Teknik Özellikler

400 A 4 Kutuplu Klemensli Kablo Bağlantı Buatı

Hensel K 2404, yüksek akım ve büyük kablo kesitlerinin kullanıldığı enerji dağıtım tesisatlarında kablo bağlantısı ve dağıtımı için kullanılan 4 kutuplu klemensli buat modelidir. 400 A nominal akım kapasitesiyle yüksek güçlü elektrik bağlantıları için tasarlanmıştır.

25-240 mm² Bakır ve Alüminyum İletken Desteği

K 2404 klemensi, iletken yapısına ve malzemesine göre 25-240 mm² aralığında bağlantı seçenekleri sunar. Yuvarlak çok telli Cu/Al iletkenlerin yanı sıra sektör biçimli tek telli ve çok telli iletkenlerle de kullanılabilir. Üretici teknik verilerinde bazı iletken konfigürasyonlarında 120 mm², 185 mm² ve 240 mm² değerlerine kadar bağlantı desteği belirtilmektedir.

690 V ve 400 A

Ürünün nominal izolasyon gerilimi 690 V, nominal akımı 400 A'dır. Vidalı bağlantılı klemensin sıkma momenti 40 Nm'dir. Esnek iletkenlerde kablo pabucu kullanılmalıdır.

IP65 ve IK08 Koruma

Hensel K 2404, IP65 koruma derecesi ve IK08 darbe dayanımına sahiptir. Ürün üretici tarafından korunaklı tesisatlarda kullanım için tanımlanmaktadır. Birlikte verilen sızdırmazlık tapaları kullanıldığında belirtilen koruma sınıfının korunmasına yardımcı olur.

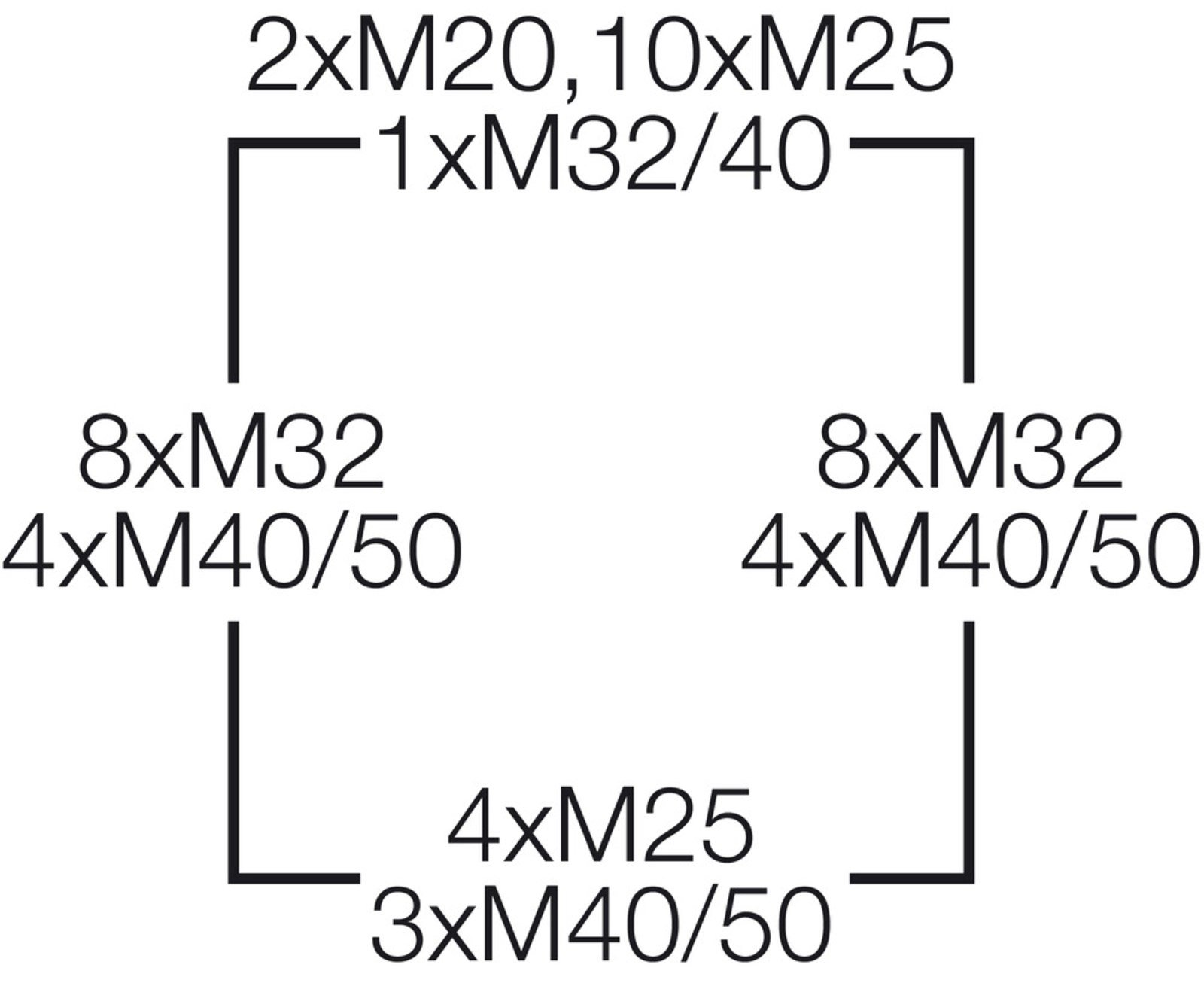

Çoklu Metrik Kablo Girişleri

K 2404 üzerinde çok sayıda metrik giriş bulunur. Sol ve sağ duvarlarda M40/M50 ve M32, üst duvarda M20/M25/M32/M40/M50, alt duvarda ise M25/M40/M50 seçenekleri yer alır. Bu yapı yüksek kesitli enerji kablolarının farklı yönlerden bağlantısını kolaylaştırır.

Polikarbonat Gövde

Gövde polikarbonat malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kızgın tel dayanımı 960 °C, UL 94 yanıcılık sınıfı V-2 ve malzeme sıcaklık dayanımı -25 °C ile +80 °C'dir.

Aletle Kilitlenebilir ve Mühürlenebilir Kapak

Kapak aletle kilitleyici yapıya sahiptir. Ayrıca ek aksesuar gerektirmeden mühürlenebilir. Böylece klemens ve kablo bağlantılarının güvenli şekilde muhafaza edilmesine yardımcı olur.

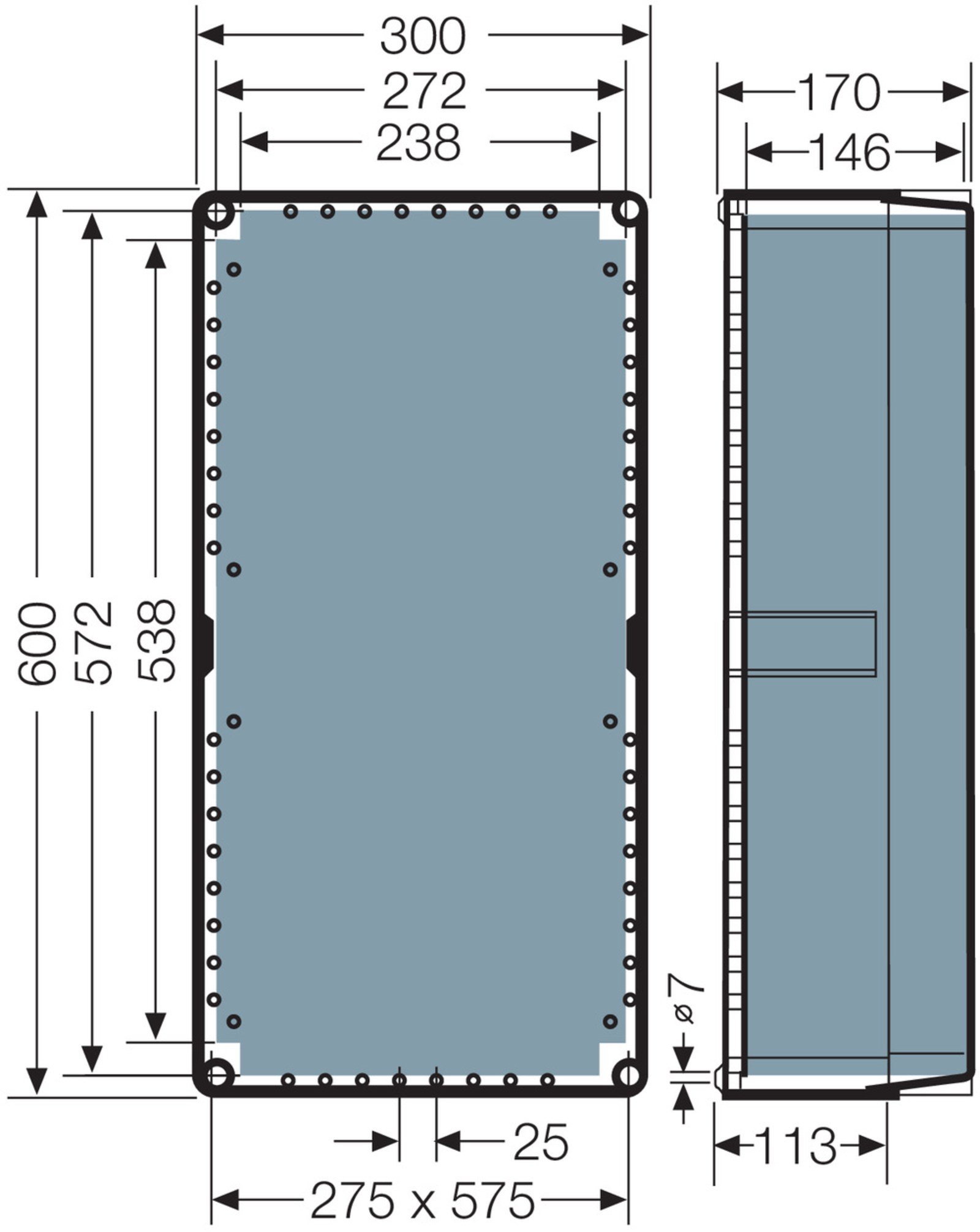

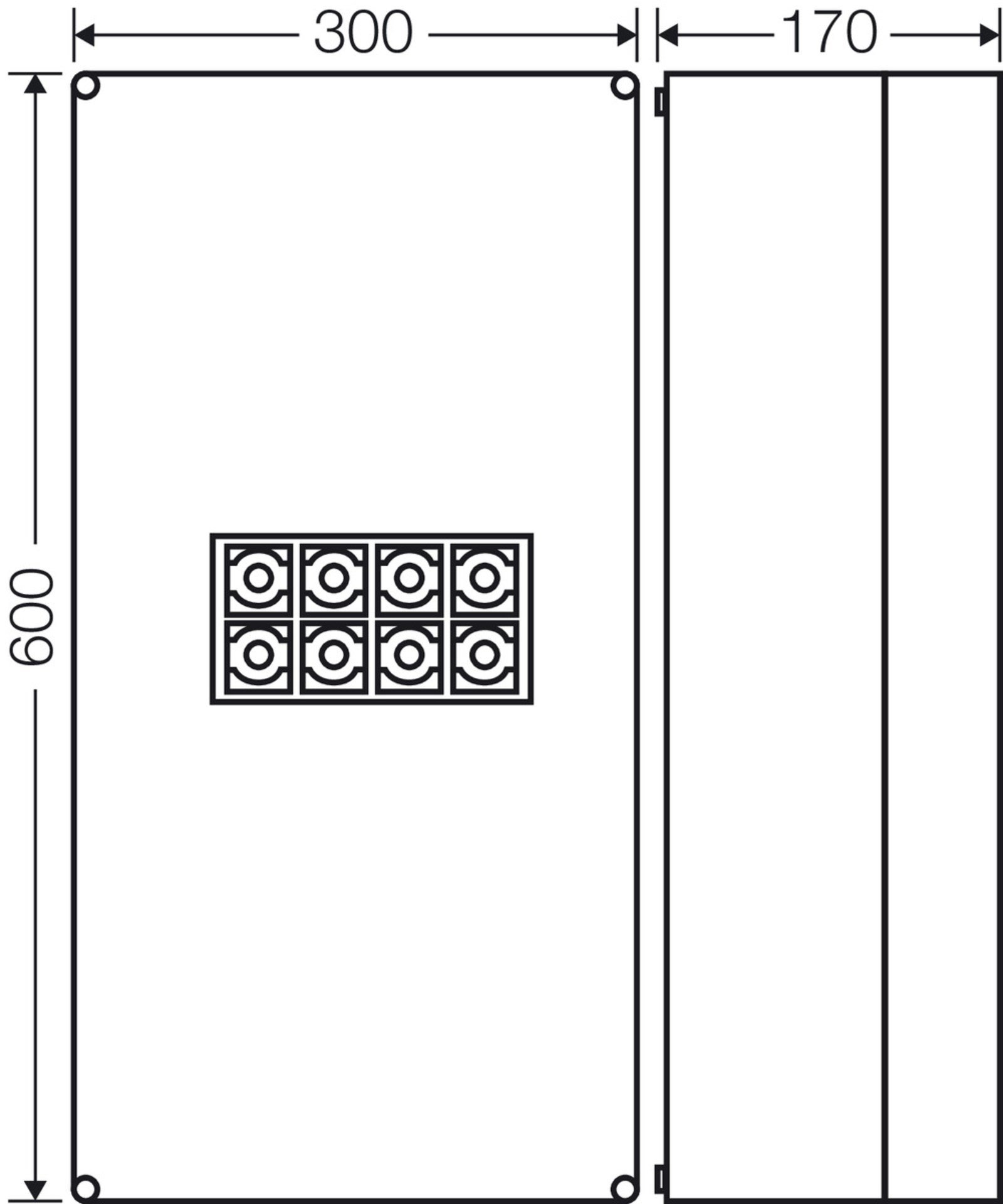

600x300x170 mm Büyük Hacimli Tasarım

K 2404'ün dış ölçüleri 600 x 300 x 170 mm, net ağırlığı ise 8,357 kg'dır. Büyük hacimli gövde, yüksek kesitli kabloların ve 4 kutuplu klemens bağlantılarının düzenli şekilde yerleştirilmesini kolaylaştırır.

Bakır ve Alüminyum İletkenlerle Kullanım

K 2404, bakır iletkenlerin yanı sıra alüminyum iletkenlerle de kullanılabilir. Hensel, alüminyum iletkenlerin bağlantı öncesinde ilgili teknik önerilere uygun şekilde hazırlanması gerektiğini belirtmektedir. :contentReference[oaicite:0]{index=0}

Kullanım Alanları

• Enerji dağıtım tesisatları
• Yüksek akımlı kablo bağlantıları
• 25-240 mm² kablo uygulamaları
• Bakır ve alüminyum iletken bağlantıları
• Endüstriyel elektrik tesisatları
• Makine ve otomasyon tesisatları
• Elektrik dağıtım noktaları
• Klemensli buat uygulamaları
• Korunaklı iç tesisatlar
• Korunaklı dış tesisatlar

Hensel Türkiye ve Hensel Bayileri

Hensel K 2404, Hensel'in yüksek akım ve yüksek kesitli iletkenler için geliştirdiği K serisi klemensli kablo bağlantı buatları arasında yer alır. Hensel Türkiye'nin resmi ürün sayfasında ürünün teknik özellikleri ve satış verileri yayınlanmaktadır. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel klemensli buat ürün seçeneklerine ulaşabilirsiniz.

GTİP Bilgileri

GTİP / HS Kodu: 85369010

Barkod Bilgileri

EAN / GTIN: 4012591653073
