Hensel K 7004 Klemensli Kablo Bağlantı Buatı 450x300x170 mm IP65 216 A

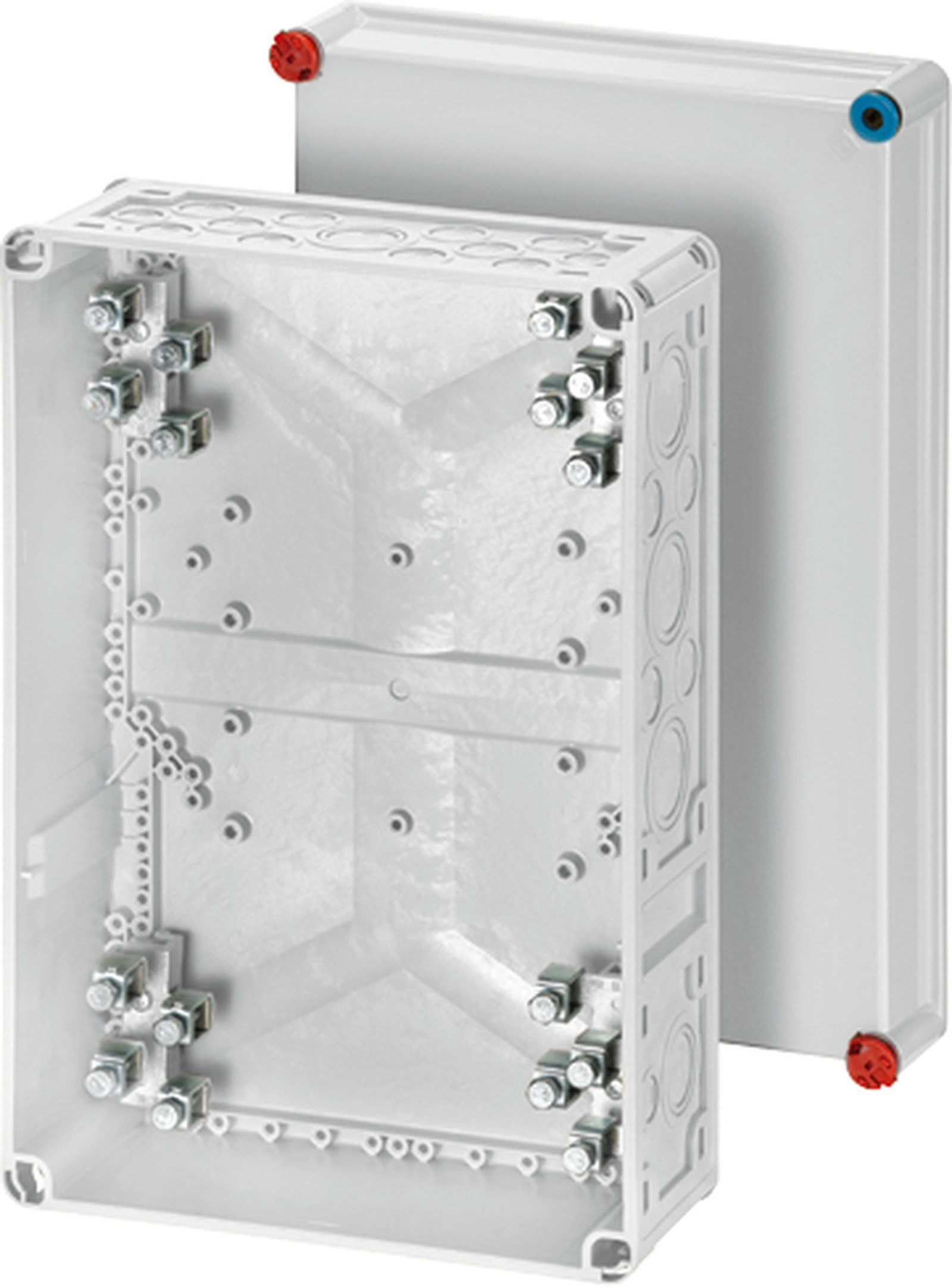

Hensel K 7004, elektrik tesisatlarında yüksek kesitli kabloların güvenli şekilde birleştirilmesi ve dağıtılması için kullanılan 4 kutuplu klemensli kablo bağlantı buatıdır. Hensel K serisinde yer alan ürün, korunaklı iç ve dış tesisatlarda elektrik bağlantılarının muhafaza edilmesi için tasarlanmıştır.
Ürün üzerinde ayırma klemensi bulunur. Klemens yapısı kutup başına 4 sıkıştırma noktasına sahiptir ve çok telli yuvarlak bakır iletkenlerle kullanılabilir. Her klemens noktası 16-70 mm² iletken kesitini destekler.
690 V nominal izolasyon gerilimi ve 216 A nominal akım değerine sahip K 7004 modelinde vidalı klemens bağlantısı bulunur. Sıyırma uzunluğu 16 mm, klemens sıkma momenti ise 10 Nm'dir.
Kablo girişleri farklı kablo çaplarına uygun metrik deliklerden oluşur. Üründe duvar tarafında M40, M50, M32, M25 ve M20 seçenekleri; üst ve alt duvarlarda M20, M25, M32 ve M40 ölçülerinde girişler bulunmaktadır.
IP65 koruma derecesi ve IK08 darbe dayanımı sunan K 7004'ün gövdesi polikarbonattan üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kapak aletle kilitlenebilir ve ek aksesuar gerektirmeden mühürlenebilir.
Hensel K 7004 Özellikleri
- Hensel K serisi klemensli kablo bağlantı buatı
- 4 kutuplu ayırma klemensi
- 216 A nominal akım
- 690 V nominal izolasyon gerilimi
- 16-70 mm² çok telli yuvarlak bakır iletken desteği
- Kutup başına 4 sıkıştırma noktası
- 10 Nm klemens sıkma momenti
- 16 mm sıyırma uzunluğu
- Vidalı bağlantı
- Çok sayıda metrik kablo giriş seçeneği
- M20 / M25 / M32 / M40 / M50 girişler
- IP65 koruma
- IK08 darbe dayanımı
- Polikarbonat gövde
- Halojensiz yapı
- Silikon içermez
- Aletle kilitlenebilir kapak
- Ek aksesuar gerektirmeden mühürlenebilir
- Korunaklı tesisat uygulamalarına uygun
Teknik Özellikler
| Marka |
Hensel |
| Model |
K 7004 |
| Ürün Numarası |
3900226 |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Seri |
K |
| Klemens |
Ayırma Klemensi, 4 Kutuplu |
| Nominal İzolasyon Gerilimi |
690 V |
| Nominal Akım |
216 A |
| Kutup Başına Sıkıştırma Noktası |
4 |
| İletken Kesiti |
16-70 mm² |
| İletken Malzemesi |
Bakır (Cu) |
| İletken Şekli |
Yuvarlak |
| İletken Yapısı |
Çok Telli |
| Bağlantı Türü |
Vidalı Bağlantı |
| Kablo Pabucu |
Gerekmez |
| Sıyırma Uzunluğu |
16 mm |
| Klemens Sıkma Momenti |
10 Nm |
| Kablo Girişleri |
M20 / M25 / M32 / M40 / M50 |
| Kapak Sabitleme |
Aletle Kilitleyici |
| Koruma Derecesi |
IP65 |
| Darbe Dayanımı |
IK08 |
| Mühürleme |
Ek Aksesuar Gerektirmeden Mühürlenebilir |
| Uygulama Alanı |
Korunaklı Tesisat |
| Malzeme |
Polikarbonat |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Ortam Sıcaklığı |
-25 °C ile +40 °C |
| 24 Saat Maksimum Ortam Sıcaklığı |
35 °C |
| Bağıl Nem |
40 °C'de ≤ %50, 25 °C'de ≤ %100 |
| Kızgın Tel Dayanımı |
960 °C |
| UL 94 |
V-2 |
| Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Yükseklik |
450 mm |
| Genişlik |
300 mm |
| Derinlik |
170 mm |
| Net Ağırlık |
3,76 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
216 A 4 Kutuplu Klemensli Kablo Bağlantı Buatı

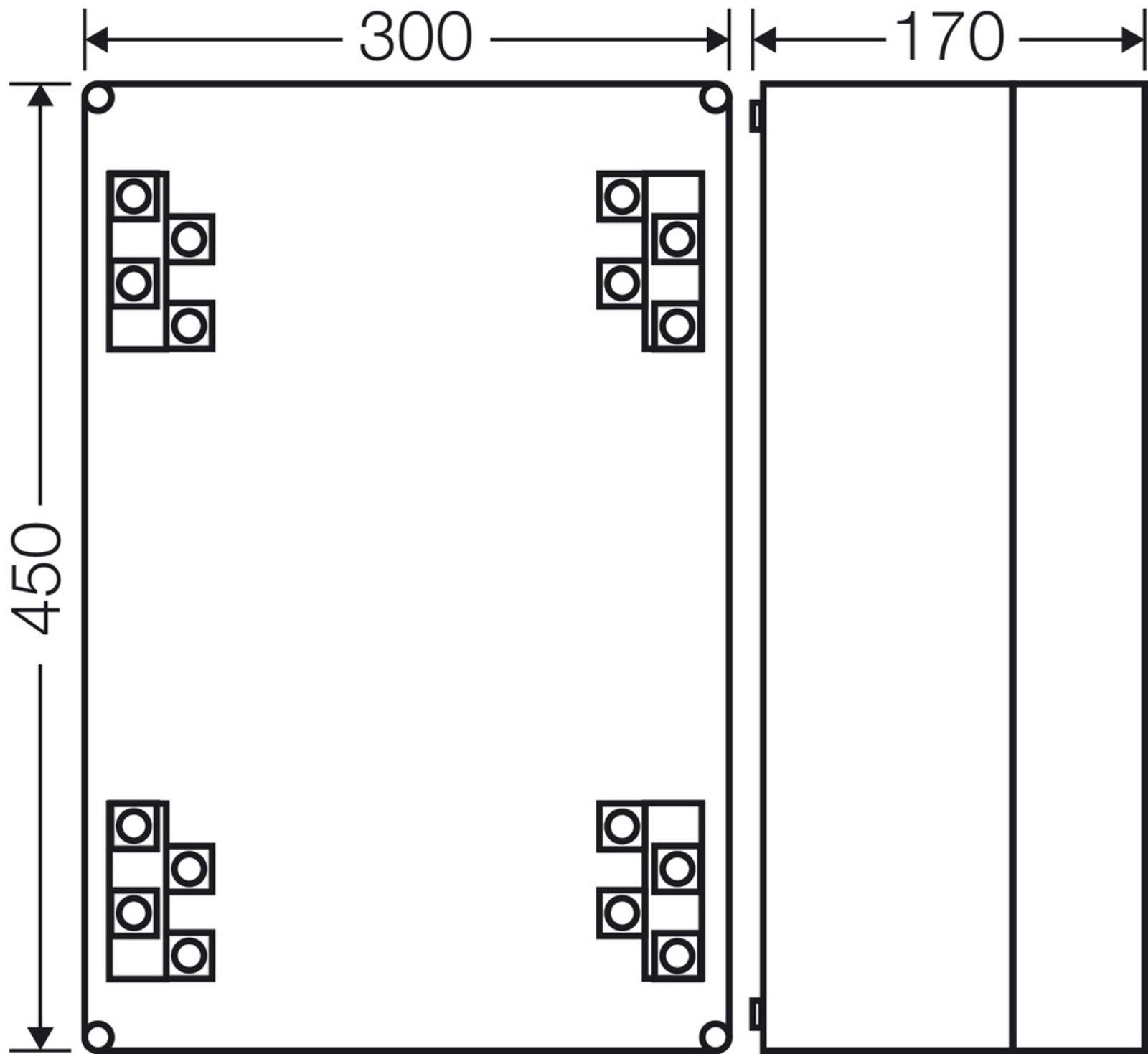

Hensel K 7004, yüksek akım ve büyük kablo kesitlerinin kullanıldığı elektrik tesisatlarında bağlantı ve dağıtım için tasarlanmış 4 kutuplu klemensli buat modelidir. Ayırma klemensi, her kutup başında dört ayrı sıkıştırma noktası sunar.
16-70 mm² Bakır İletken Desteği
Klemens bağlantıları 16 mm² ile 70 mm² arasındaki çok telli yuvarlak bakır iletkenler için tasarlanmıştır. Ürün, klemens noktası başına maksimum bir iletken kabul eder.
690 V ve 216 A
K 7004 modelinin nominal izolasyon gerilimi 690 V, nominal akımı ise 216 A'dir. Vidalı klemens bağlantısında üretici tarafından belirtilen sıkma momenti 10 Nm'dir.
IP65 ve IK08 Koruma
K 7004 IP65 koruma derecesine ve IK08 darbe dayanımına sahiptir. Üretici ürünü korunaklı tesisatlar için tanımlamaktadır. Uygun kablo rakoru ve sızdırmazlık elemanlarının kullanılması, belirtilen koruma seviyesinin korunması açısından önemlidir.

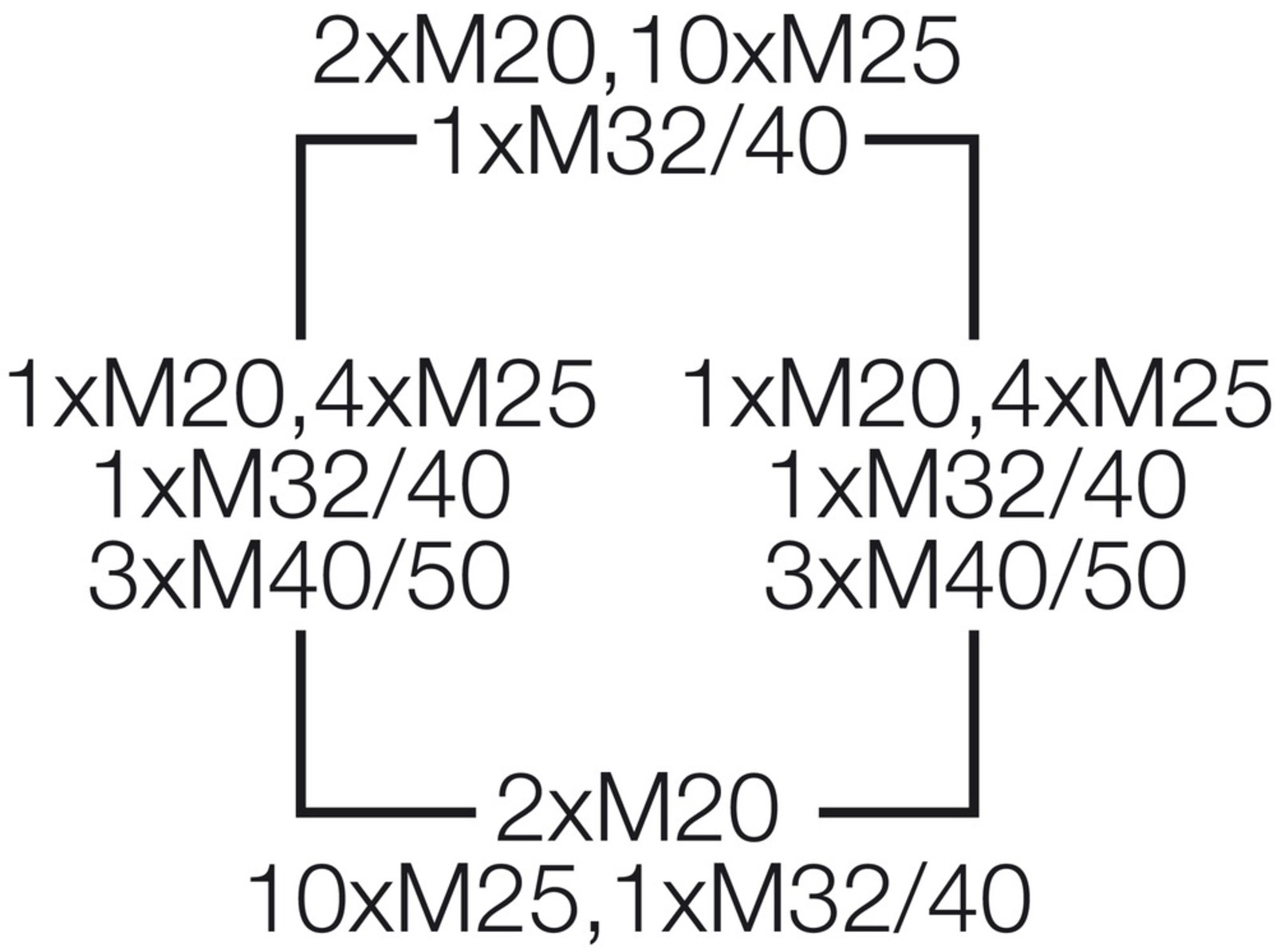

Çoklu Metrik Kablo Girişleri
Buat üzerinde farklı kablo çaplarına uygun çok sayıda metrik giriş bulunur. Duvarlarda M20, M25, M32, M40 ve M50 ölçülerinde seçenekler yer alır. Bu yapı farklı kesitteki enerji ve dağıtım kablolarının kutuya alınmasını kolaylaştırır.
Polikarbonat Gövde
Gövde polikarbonat malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Hensel teknik verilerine göre kızgın tel dayanımı 960 °C ve UL 94 sınıfı V-2'dir.
Aletle Kilitlenebilir ve Mühürlenebilir Kapak
Kapak aletle kilitleyici yapıya sahiptir ve ek aksesuar kullanılmadan mühürlenebilir. Bu özellik, elektrik bağlantılarının muhafaza edilmesi ve yetkisiz erişimin sınırlandırılması açısından avantaj sağlar.

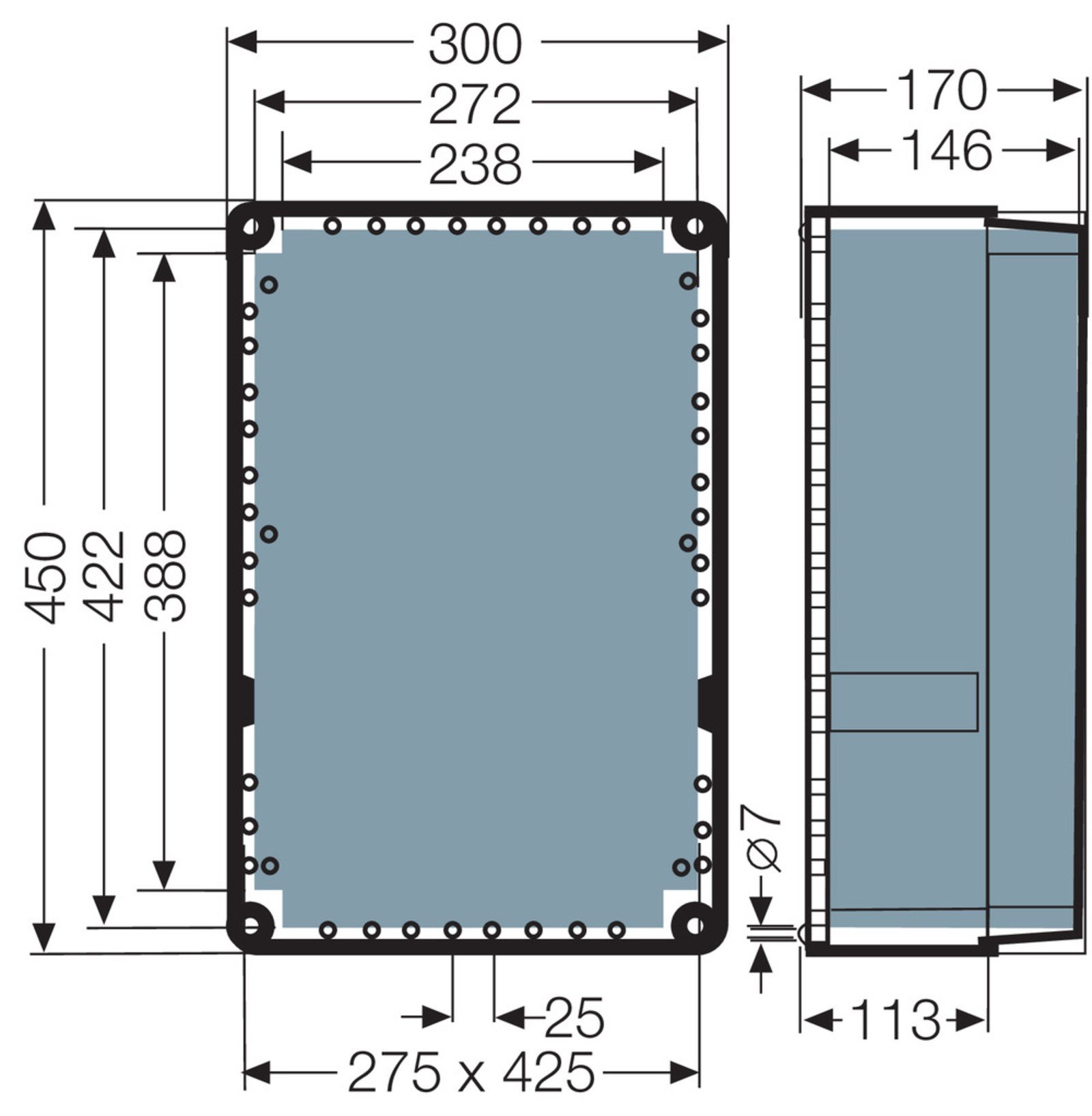

450x300x170 mm Büyük Hacimli Tasarım
K 7004'ün ölçüleri 450 x 300 x 170 mm, net ağırlığı ise 3,76 kg'dır. Geniş iç hacmi, yüksek kesitli kabloların ve klemens bağlantılarının rahat şekilde yerleştirilmesine yardımcı olur.
Kullanım Alanları
- Enerji dağıtım tesisatları
- Yüksek akımlı kablo bağlantıları
- 16-70 mm² kablo uygulamaları
- Endüstriyel elektrik tesisatları
- Makine ve otomasyon tesisatları
- Elektrik dağıtım noktaları
- Klemensli buat uygulamaları
- Korunaklı iç tesisatlar
- Korunaklı dış tesisatlar
Hensel Türkiye ve Hensel Bayileri
Hensel K 7004, Hensel'in K serisi yüksek akım kapasiteli klemensli kablo bağlantı buatları arasında yer alır. Hensel Türkiye'nin resmi ürün sayfasında K 7004 için teknik özellikler, ürün numarası ve satış bilgileri yayınlanmaktadır. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel klemensli buat ürün seçeneklerine ulaşabilirsiniz.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591653080
