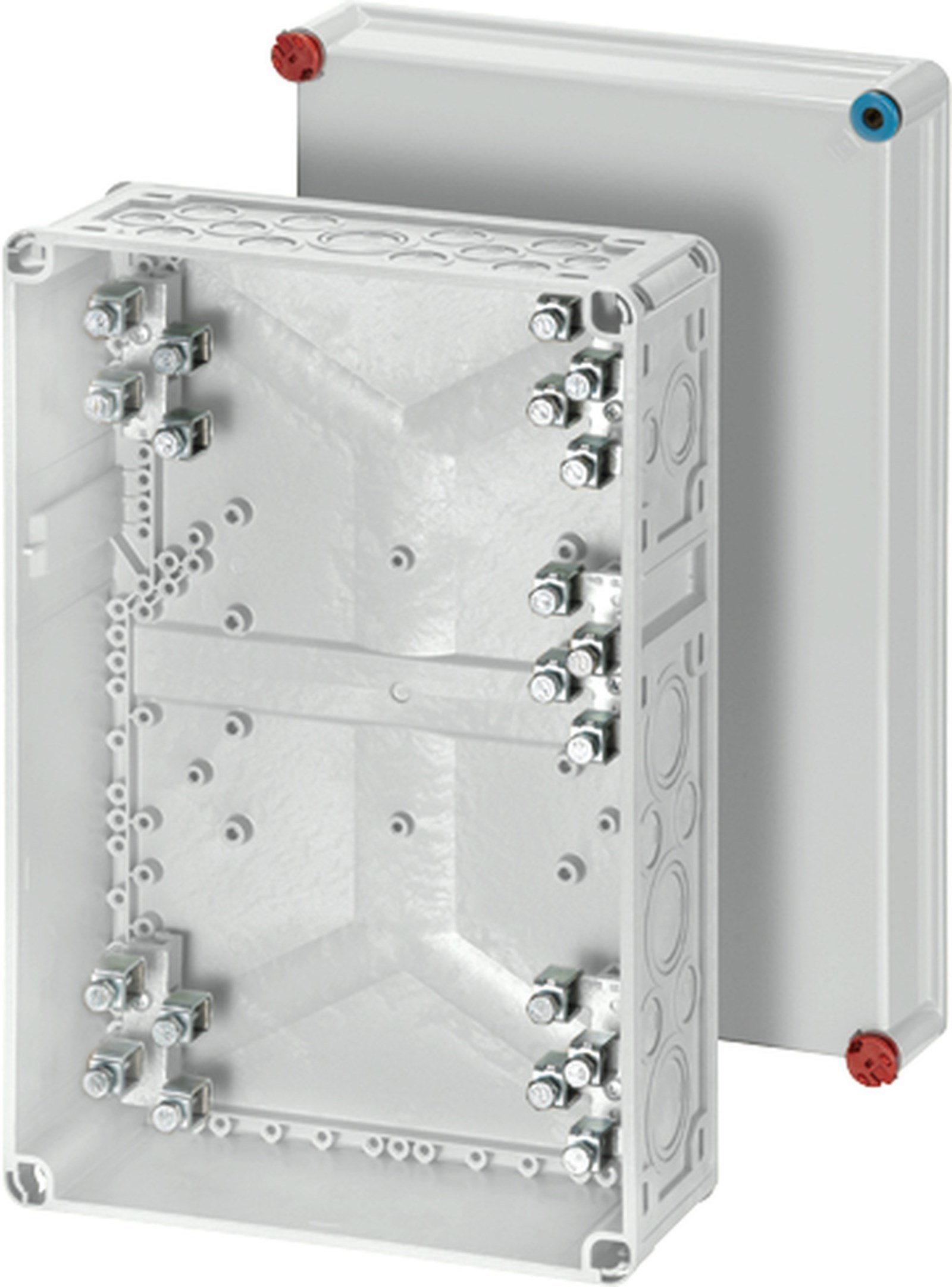

Hensel K 7005 Klemensli Kablo Bağlantı Buatı 450x300x170 mm IP65 216 A
Hensel K 7005, elektrik tesisatlarında yüksek kesitli kabloların güvenli şekilde birleştirilmesi ve dağıtılması için kullanılan klemensli kablo bağlantı buatıdır. Hensel K serisinde yer alan ürün, iç mekânlar ve korunaklı dış tesisatlar için tasarlanmıştır.
Ürün üzerinde ayırma klemensi bulunur. Klemens, kutup başına 4 sıkıştırma noktasına sahiptir ve 16-70 mm² çok telli yuvarlak bakır iletkenlerle kullanılabilir. Her klemens noktasına maksimum 1 iletken bağlanabilir.
690 V nominal izolasyon gerilimi ve 216 A nominal akım değerine sahip K 7005 modelinde vidalı bağlantı kullanılır. Sıyırma uzunluğu 16 mm, klemens sıkma momenti ise 10 Nm'dir. Esnek iletken bağlantısında ayrıca kablo pabucu gerekmemektedir.
Üründe farklı kablo çaplarına uygun çok sayıda metrik kablo giriş noktası bulunur. Duvar girişlerinde M20, M25, M32, M40 ve M50; üst ve alt duvar girişlerinde ise M20, M25, M32, M40 ve M50 seçenekleri yer almaktadır.
IP65 koruma sınıfı ve IK08 darbe dayanımı sunan ürünün gövdesi polikarbonattan üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kapak aletle kilitlenebilir ve ek aksesuar gerektirmeden mühürlenebilir.
Hensel K 7005 Özellikleri
- Hensel K serisi klemensli kablo bağlantı buatı
- Ayırma klemensi
- 216 A nominal akım
- 690 V nominal izolasyon gerilimi
- 16-70 mm² çok telli yuvarlak bakır iletken desteği
- Kutup başına 4 sıkıştırma noktası
- Klemens noktası başına maksimum 1 iletken
- 10 Nm klemens sıkma momenti
- 16 mm sıyırma uzunluğu
- Vidalı bağlantı
- M20 / M25 / M32 / M40 / M50 metrik girişler
- IP65 koruma
- IK08 darbe dayanımı
- Polikarbonat gövde
- Halojensiz yapı
- Silikon içermez
- Aletle kilitlenebilir kapak
- Ek aksesuar gerektirmeden mühürlenebilir kapak
- Korunaklı tesisat uygulamalarına uygun
- DIN EN 60670-1/-22 ve IEC 60670-1/-22 uyumluluğu
Teknik Özellikler
| Marka |
Hensel |
| Model |
K 7005 |
| Ürün Numarası |
3900221 |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Seri |
K |
| Klemens Tipi |
Ayırma Klemensi |
| Nominal İzolasyon Gerilimi |
690 V |
| Nominal Akım |
216 A |
| Kutup Başına Sıkıştırma Noktası |
4 |
| İletken Kesiti |
16-70 mm² |
| İletken Malzemesi |
Bakır (Cu) |
| İletken Şekli |
Yuvarlak |
| İletken Yapısı |
Çok Telli |
| Klemens Noktası Başına Maksimum İletken |
1 |
| Bağlantı Türü |
Vidalı Bağlantı |
| Kablo Pabucu |
Gerekmez |
| Sıyırma Uzunluğu |
16 mm |
| Klemens Sıkma Momenti |
10 Nm |
| Kablo Girişi Türü |
Metrik Delikler |
| Duvar Girişleri |
M20 / M25 / M32 / M40 / M50 |
| Üst / Alt Girişler |
M20 / M25 / M32 / M40 / M50 |
| Kapak Sabitleme |
Aletle Kilitleyici |
| Koruma Derecesi |
IP65 |
| Darbe Dayanımı |
IK08 |
| Mühürleme |
Ek Aksesuar Gerektirmeden Mühürlenebilir |
| Uygulama Alanı |
Korunaklı Tesisat |
| Malzeme |
Polikarbonat |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Ortam Sıcaklığı |
-25 °C ile +40 °C |
| 24 Saat Maksimum Ortam Sıcaklığı |
35 °C |
| Bağıl Nem |
40 °C'de ≤ %50, 25 °C'de ≤ %100 |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Dayanımı |
960 °C |
| UL 94 |
V-2 |
| Yükseklik |
450 mm |
| Genişlik |
300 mm |
| Derinlik |
170 mm |
| Net Ağırlık |
4,036 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
216 A Klemensli Kablo Bağlantı Buatı
Hensel K 7005, yüksek akım ve yüksek kesitli kabloların bağlantısı ve dağıtımı için kullanılan büyük hacimli klemensli kablo bağlantı buatıdır. Ürün, K serisinin yüksek kapasiteli bağlantı kutuları arasında yer alır.
16-70 mm² Bakır İletken Desteği
Klemens yapısı, 16-70 mm² çok telli yuvarlak bakır iletkenleri destekler. Klemens noktası başına maksimum 1 iletken bağlanabilir ve her kutup üzerinde 4 sıkıştırma noktası bulunur.
690 V ve 216 A
K 7005 modelinin nominal izolasyon gerilimi 690 V, nominal akımı ise 216 A'dir. Vidalı bağlantı için klemens sıkma momenti 10 Nm, sıyırma uzunluğu ise 16 mm'dir.
IP65 ve IK08 Koruma
K 7005 IP65 koruma derecesine ve IK08 darbe dayanımına sahiptir. Hensel teknik verilerine göre ürün iç mekânlar ve korunaklı dış tesisatlar için uygundur. Birlikte verilen kapatma tapaları kullanıldığında belirtilen koruma sınıfı korunur. :contentReference[oaicite:0]{index=0}

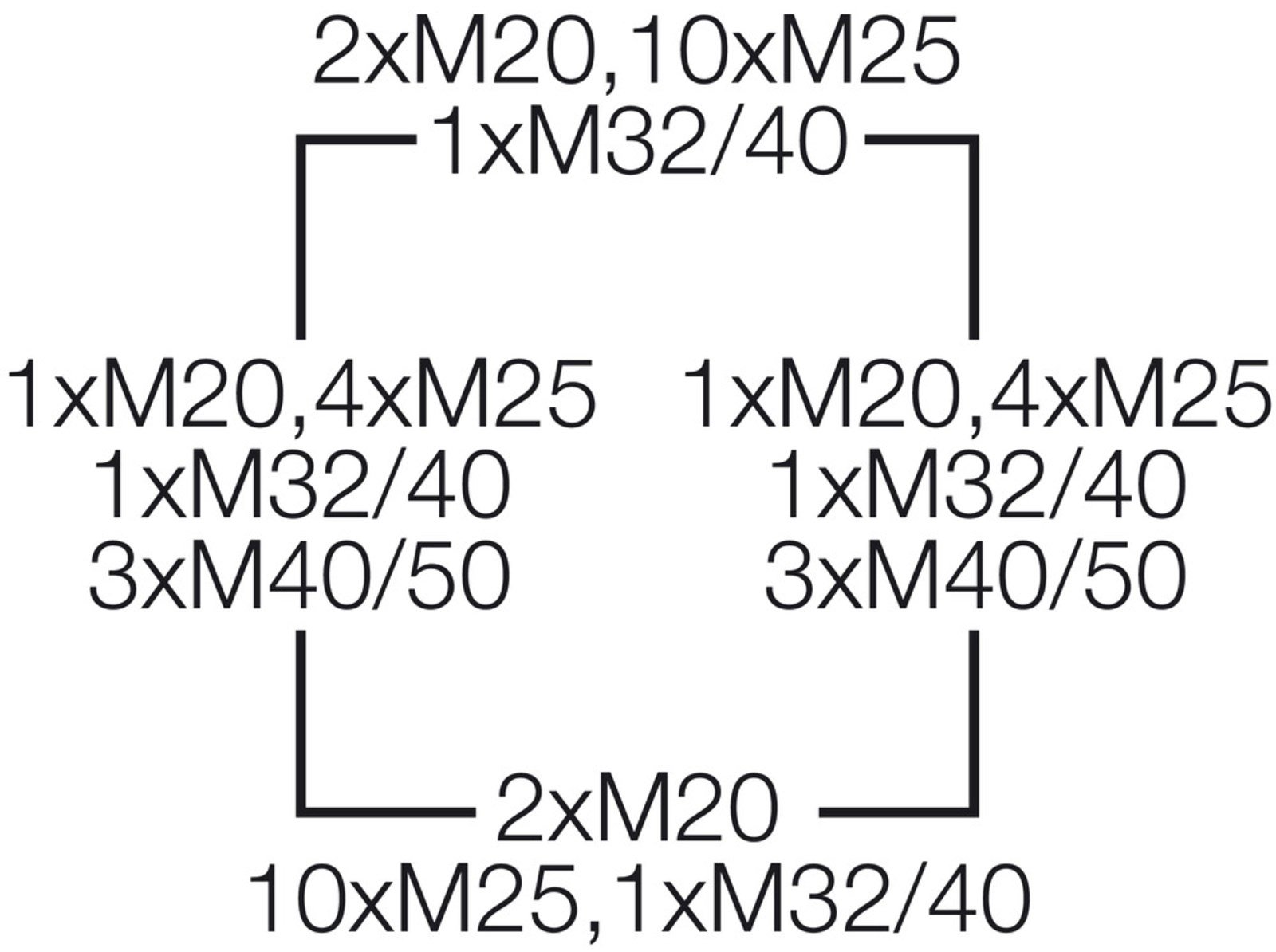

Çoklu Metrik Kablo Girişleri
Ürün üzerinde farklı yüzeylerde toplam çok sayıda metrik kablo girişi bulunur. Duvar girişlerinde M20, M25, M32, M40 ve M50; üst ve alt duvar girişlerinde ise M20, M25, M32, M40 ve M50 seçenekleri yer alır. :contentReference[oaicite:1]{index=1}
Polikarbonat Gövde
K 7005'in gövdesi polikarbonat malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kızgın tel dayanımı 960 °C, UL 94 yanıcılık sınıfı V-2 ve malzeme sıcaklık dayanımı -25 °C ile +80 °C'dir. :contentReference[oaicite:2]{index=2}
Aletle Kilitlenebilir ve Mühürlenebilir Kapak
Kapak aletle kilitleyici yapıya sahiptir ve ek aksesuar gerektirmeden mühürlenebilir. Bu özellik, bağlantı kutusunun yetkisiz açılmasına karşı ek güvenlik sağlar. :contentReference[oaicite:3]{index=3}

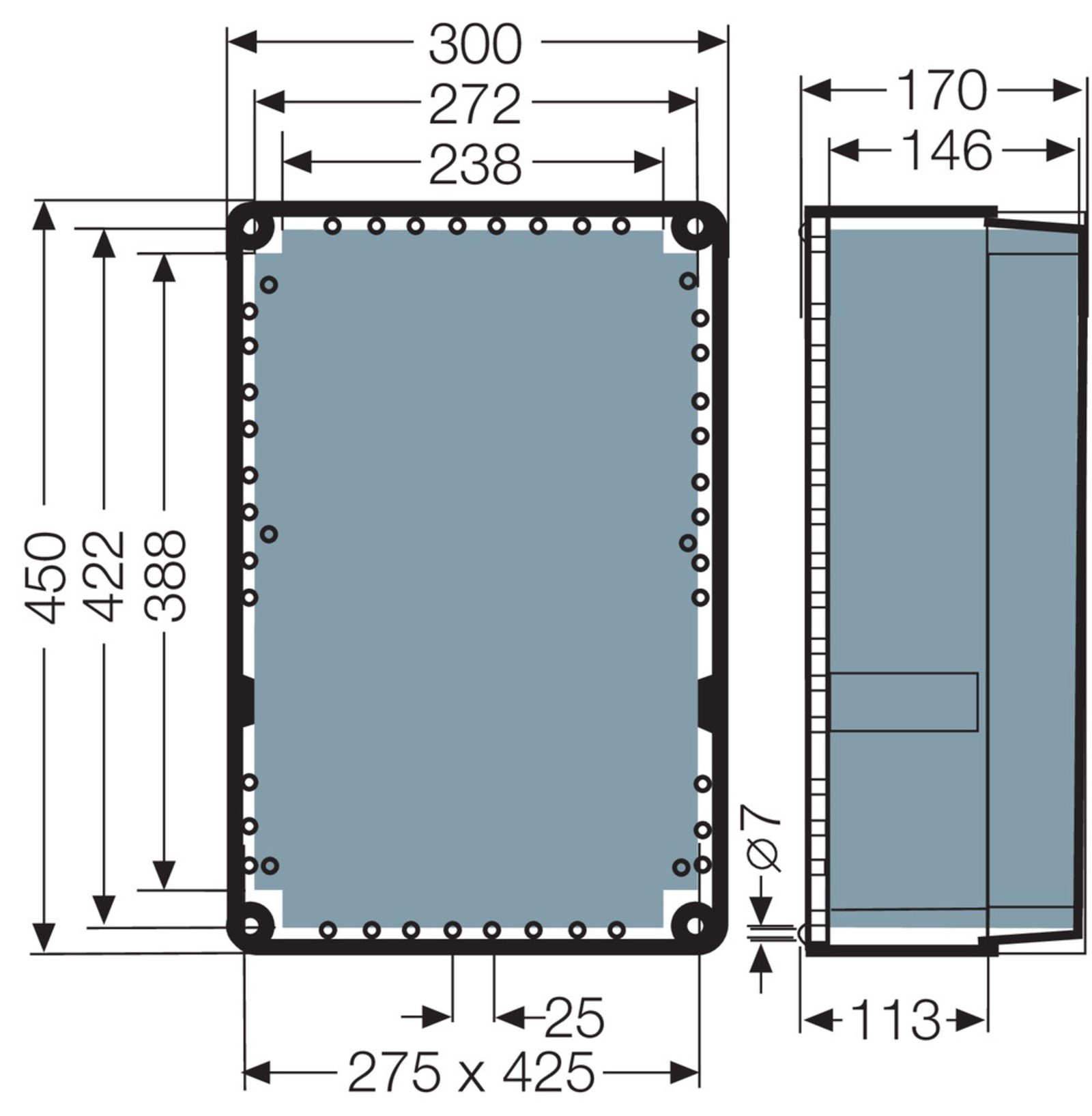

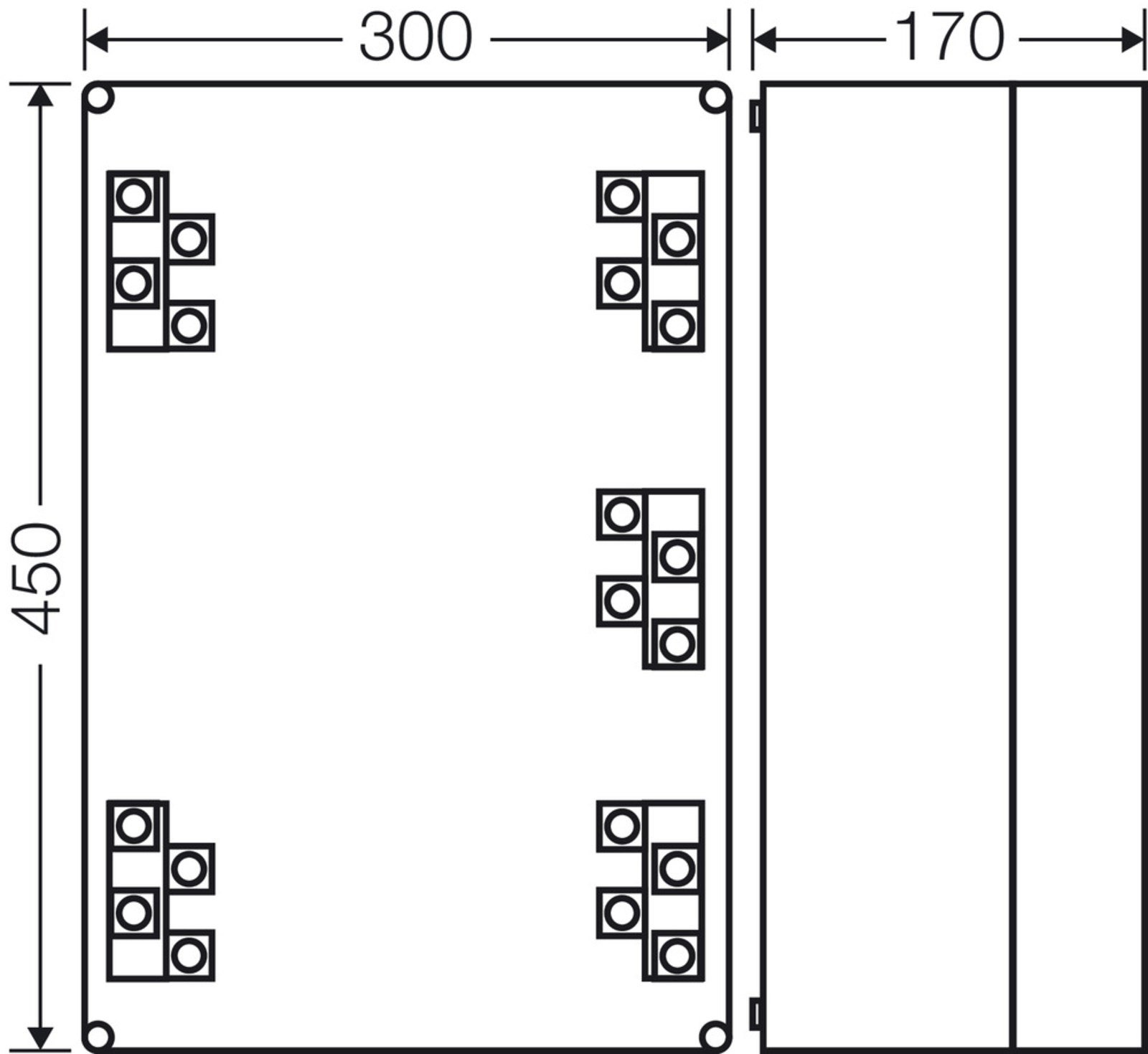

450x300x170 mm Büyük Hacimli Tasarım
K 7005'in ölçüleri 450 x 300 x 170 mm, net ağırlığı ise 4,036 kg'dır. Geniş gövde, yüksek kesitli kabloların ve bağlantı klemenslerinin düzenli biçimde yerleştirilmesine olanak sağlar. :contentReference[oaicite:4]{index=4}
Kullanım Alanları
- Enerji dağıtım tesisatları
- Yüksek akımlı kablo bağlantıları
- 16-70 mm² kablo uygulamaları
- Endüstriyel elektrik tesisatları
- Makine ve otomasyon tesisatları
- Elektrik dağıtım noktaları
- Klemensli buat uygulamaları
- Korunaklı iç tesisatlar
- Korunaklı dış tesisatlar
Hensel Türkiye ve Hensel Bayileri
Hensel K 7005, Hensel'in K serisi yüksek akım kapasiteli klemensli kablo bağlantı buatlarından biridir. Hensel Türkiye'nin resmi ürün sayfasında K 7005 için teknik özellikler, ürün numarası, EAN ve gümrük tarife bilgileri yayınlanmaktadır. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel klemensli buat ürün seçeneklerine ulaşabilirsiniz.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591653035
