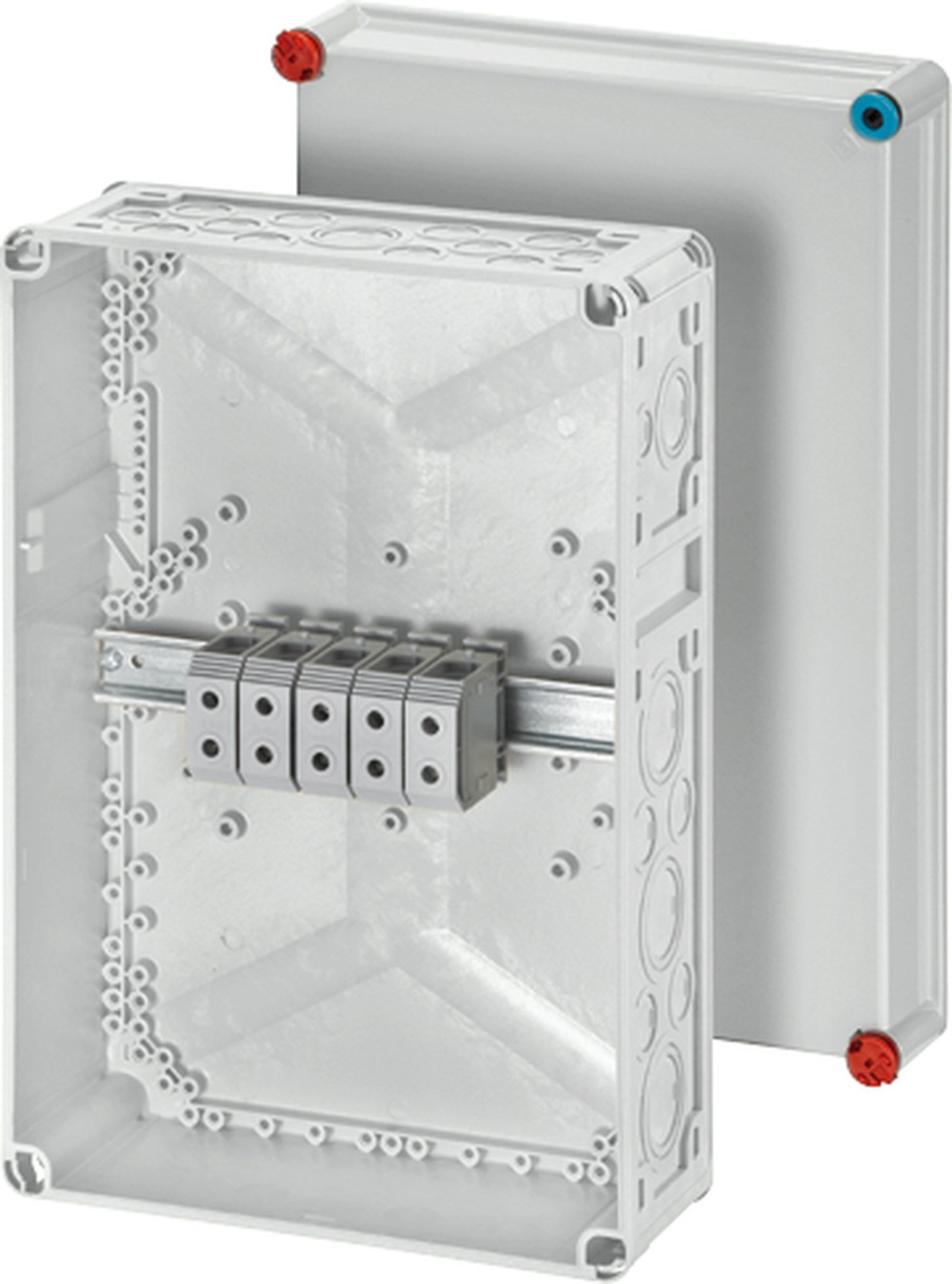

Hensel K 7055 Klemensli Kablo Bağlantı Buatı 450x300x170 mm IP65 150 A
Hensel K 7055, elektrik tesisatlarında yüksek kesitli kabloların güvenli şekilde birleştirilmesi ve dağıtılması için kullanılan klemensli kablo bağlantı buatıdır. Hensel K serisinde yer alan ürün, korunaklı iç ve dış tesisat uygulamalarında elektrik bağlantılarının muhafaza edilmesi için tasarlanmıştır.
Ürün üzerinde ayırma klemensi bulunur. Klemens başına iki sıkıştırma noktası sunan bağlantı sistemi, yuvarlak bakır çok telli iletkenlerle kullanılabilir. Klemens; 16 mm² iletkenden kutup başına 3 adet, 25-50 mm² iletkenden 2 adet ve 70 mm² iletkenden 1 adet bağlantıyı destekler.
690 V nominal izolasyon gerilimi ve 150 A nominal akım değerine sahip K 7055 modelinde klemens sıkma momenti 12 Nm, sıyırma uzunluğu ise 20 mm'dir. Esnek iletkenlerde kablo pabucu kullanılması gerekli değildir.

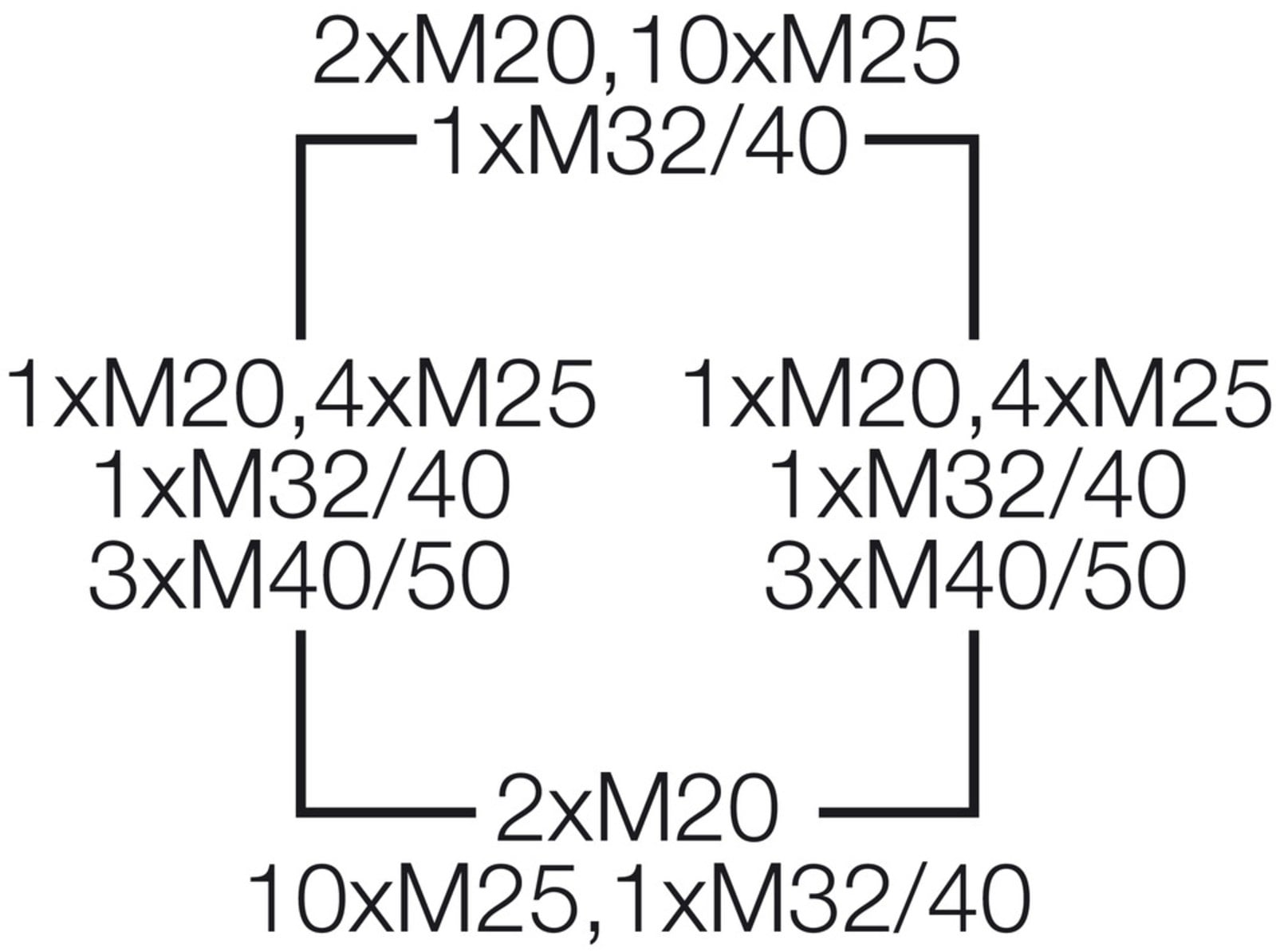

Ürün üzerinde toplam 22 adet metrik kablo giriş noktası bulunmaktadır. Duvar tarafında M20, M25, M32, M40 ve M50 seçenekleri; üst ve alt duvarlarda ise M20, M25, M32 ve M40/M50 seçenekleri yer almaktadır.
IP65 koruma derecesi ve IK08 darbe dayanımı sunan K 7055'in gövdesi polikarbonattan üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Kapak aletle kilitlemeli yapıya sahiptir ve ek aksesuar gerektirmeden mühürlenebilir.
Hensel K 7055 Özellikleri
- Hensel K serisi klemensli kablo bağlantı buatı
- Ayırma klemensi
- 150 A nominal akım
- 690 V nominal izolasyon gerilimi
- 16 mm² çok telli yuvarlak bakır iletken desteği
- 25-50 mm² çok telli yuvarlak bakır iletken desteği
- 70 mm² çok telli yuvarlak bakır iletken desteği
- Kutup başına 2 sıkıştırma noktası
- 12 Nm klemens sıkma momenti
- 20 mm sıyırma uzunluğu
- 22 adet metrik kablo giriş noktası
- M20 / M25 / M32 / M40 / M50 giriş seçenekleri
- IP65 koruma
- IK08 darbe dayanımı
- Polikarbonat gövde
- Halojensiz yapı
- Silikon içermez
- Aletle kilitlemeli kapak
- Ek aksesuar gerektirmeden mühürlenebilir
- Korunaklı tesisat uygulamalarına uygun
- DIN EN 60670-1/-22 ve IEC 60670-1/-22 uyumluluğu
Teknik Özellikler
| Marka |
Hensel |
| Model |
K 7055 |
| Ürün Numarası |
60001001 |
| Ürün Tipi |
Klemensli Kablo Bağlantı Buatı |
| Seri |
K |
| Nominal İzolasyon Gerilimi |
690 V |
| Nominal Akım |
150 A |
| Kutup Başına Sıkıştırma Noktası |
2 |
| 16 mm² İletken |
Kutup Başına Maks. 3 Adet |
| 25-50 mm² İletken |
Kutup Başına Maks. 2 Adet |
| 70 mm² İletken |
Kutup Başına Maks. 1 Adet |
| İletken Malzemesi |
Bakır (Cu) |
| İletken Şekli |
Yuvarlak |
| İletken Yapısı |
Çok Telli |
| Bağlantı Türü |
Vidalı Bağlantı |
| Kablo Pabucu |
Gerekmez |
| Sıyırma Uzunluğu |
20 mm |
| Klemens Sıkma Momenti |
12 Nm |
| Kablo Girişi Sayısı |
22 |
| Duvar Girişleri |
M20 / M25 / M32 / M40 / M50 |
| Üst / Alt Girişler |
M20 / M25 / M32 / M40 / M50 |
| Kapak Sabitleme |
Aletle Kilitleyici |
| Koruma Derecesi |
IP65 |
| Darbe Dayanımı |
IK08 |
| Mühürleme |
Ek Aksesuar Gerektirmeden Mühürlenebilir |
| Uygulama Alanı |
Korunaklı Tesisat |
| Malzeme |
Polikarbonat |
| Halojensiz |
Evet |
| Silikon İçermez |
Evet |
| Ortam Sıcaklığı |
-25 °C ile +40 °C |
| 24 Saat Maksimum Ortam Sıcaklığı |
35 °C |
| Bağıl Nem |
40 °C'de ≤ %50, 25 °C'de ≤ %100 |
| Malzeme Sıcaklık Dayanımı |
-25 °C ile +80 °C |
| Kızgın Tel Dayanımı |
960 °C |
| UL 94 |
V-2 |
| Yükseklik |
450 mm |
| Genişlik |
300 mm |
| Derinlik |
170 mm |
| Net Ağırlık |
3,851 kg |
| Standart |
DIN EN 60670-1/-22, IEC 60670-1/-22 |
150 A Klemensli Kablo Bağlantı Buatı
Hensel K 7055, yüksek kesitli bakır kabloların bağlantısı ve dağıtımı için kullanılan büyük hacimli klemensli kablo bağlantı buatıdır. Ürün üzerinde ayırma klemensi bulunur ve iki sıkıştırma noktalı vidalı bağlantı yapısına sahiptir.
16-70 mm² Bakır İletken Desteği
Klemens yapısı, kutup başına 3 adet 16 mm², 2 adet 25-50 mm² veya 1 adet 70 mm² çok telli yuvarlak bakır iletken bağlantısını destekler.
690 V ve 150 A
K 7055 modelinin nominal izolasyon gerilimi 690 V, nominal akımı ise 150 A'dir. Vidalı klemens bağlantısı için üretici tarafından belirtilen sıkma momenti 12 Nm'dir.
IP65 ve IK08 Koruma
Ürün IP65 koruma derecesine ve IK08 darbe dayanımına sahiptir. Hensel, K 7055 modelini korunaklı tesisatlar için tanımlamaktadır. Uygun kablo rakoru ve sızdırmazlık elemanlarıyla belirtilen koruma seviyesinin korunması gerekir. :contentReference[oaicite:0]{index=0}
22 Adet Metrik Kablo Girişi
K 7055 üzerinde toplam 22 adet metrik kablo giriş noktası bulunur. Üretici verilerinde M20, M25, M32, M40 ve M50 metrik çıkarma ölçüleri farklı yüzeylerde listelenmektedir. :contentReference[oaicite:1]{index=1}
Polikarbonat Gövde
Kasa polikarbonat malzemeden üretilmiştir. Ürün halojensiz ve silikon içermeyen yapıdadır. Hensel teknik verilerine göre kızgın tel dayanımı 960 °C ve UL 94 yanıcılık sınıfı V-2'dir. :contentReference[oaicite:2]{index=2}
Aletle Kilitlenebilir ve Mühürlenebilir Kapak
Kapağın sabitleme yapısı aletle kilitleyici olarak tanımlanmıştır. Kapak ek aksesuar kullanılmadan mühürlenebilir ve böylece bağlantı kutusunun yetkisiz açılmasına karşı ek güvenlik sağlanabilir. :contentReference[oaicite:3]{index=3}

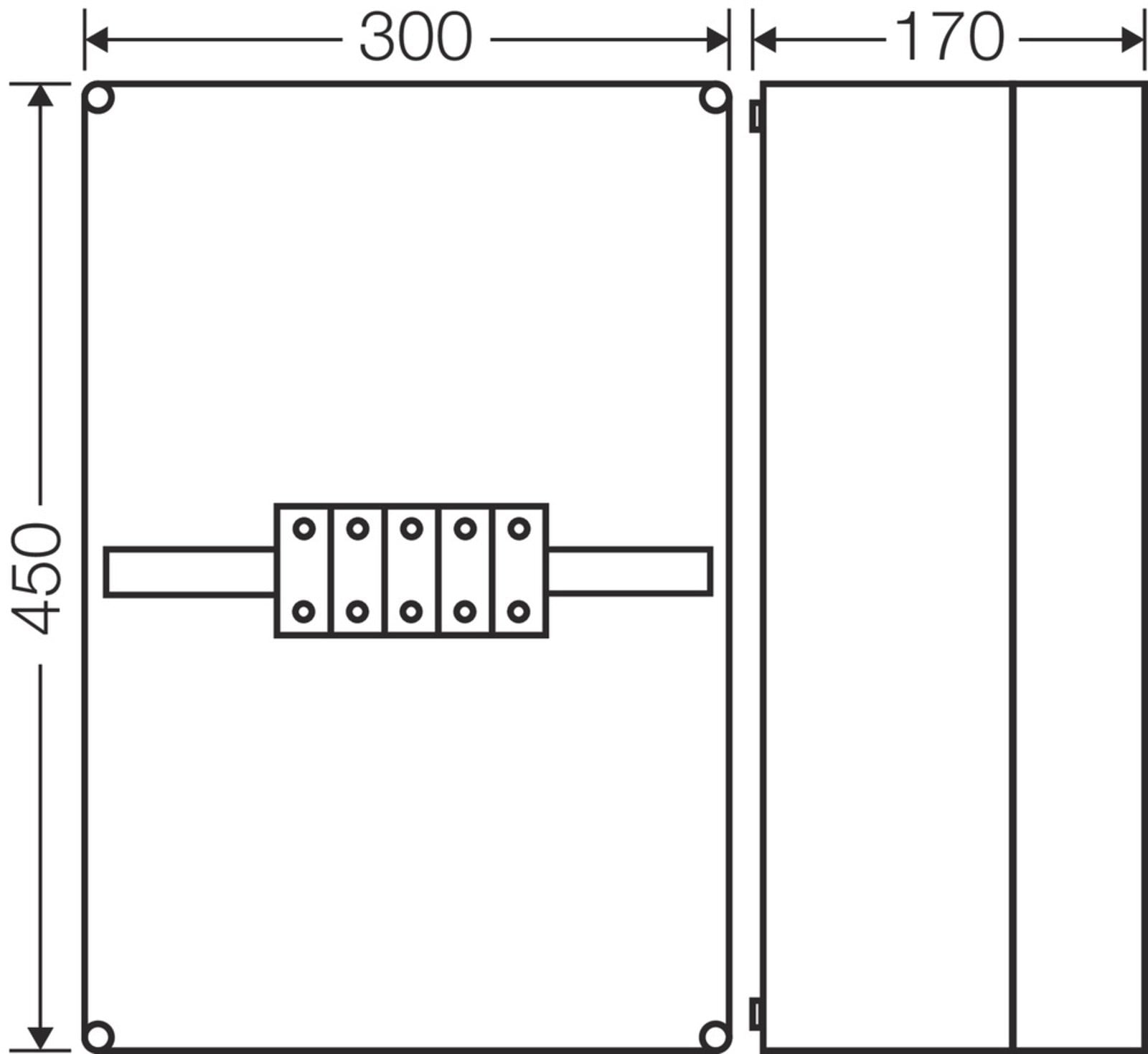

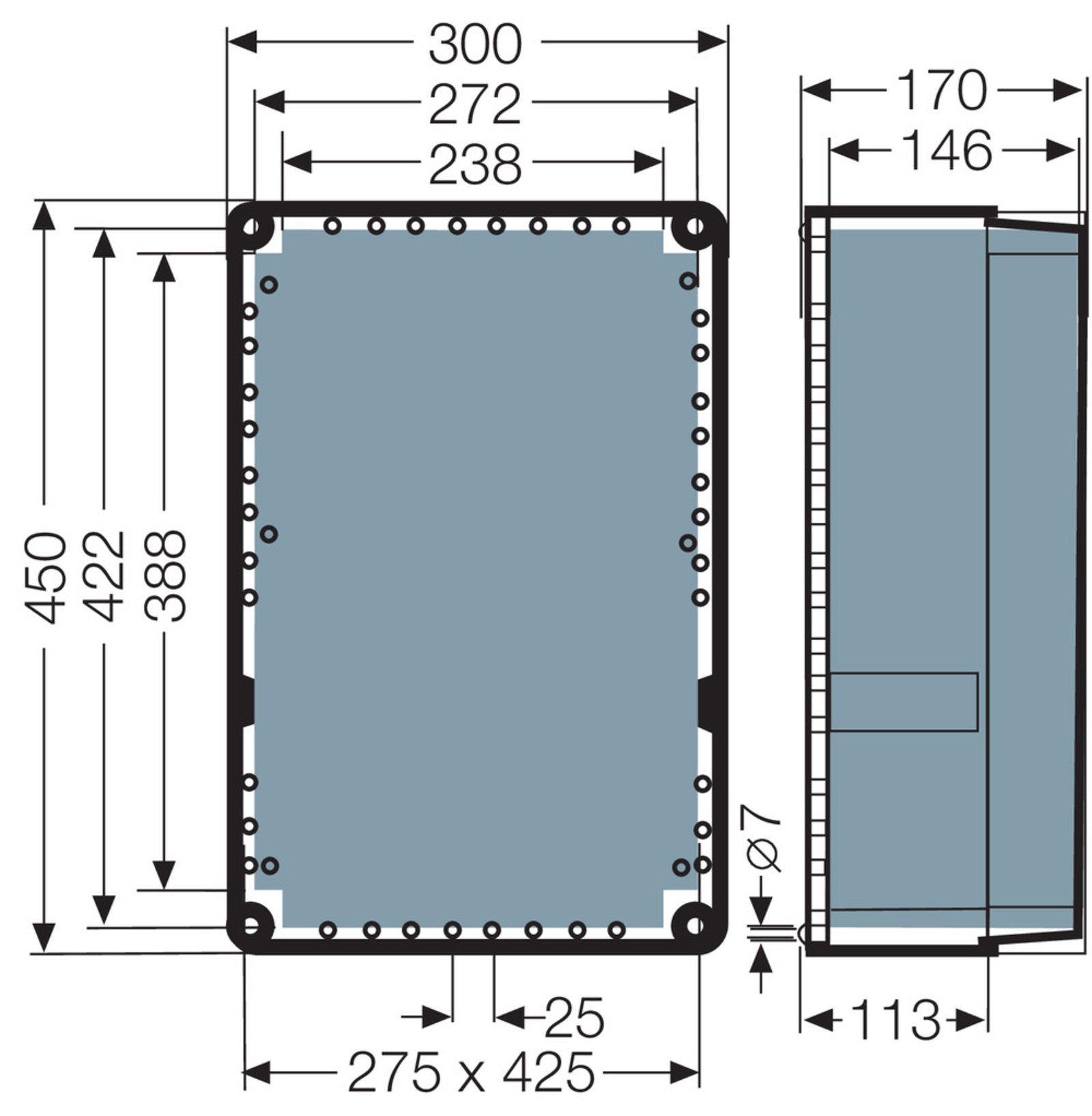

450 x 300 x 170 mm Büyük Hacimli Gövde
K 7055'in dış ölçüleri 450 x 300 x 170 mm, net ağırlığı ise 3,851 kg'dır. Büyük gövde yapısı, yüksek kesitli kabloların bağlantı ve dağıtımında daha geniş çalışma alanı sağlar. :contentReference[oaicite:4]{index=4}
Kullanım Alanları
- Enerji dağıtım tesisatları
- Yüksek kesitli kablo bağlantıları
- Endüstriyel elektrik tesisatları
- Makine ve otomasyon tesisatları
- Elektrik dağıtım noktaları
- Klemensli buat uygulamaları
- Korunaklı iç tesisatlar
- Korunaklı dış tesisatlar
Hensel Türkiye ve Hensel Bayileri
Hensel K 7055, Hensel'in K serisi klemensli kablo bağlantı buatları arasında yer alır. Hensel Türkiye'nin resmi ürün sayfasında ürünün teknik özellikleri, sertifikaları ve satış verileri yayınlanmaktadır. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel klemensli buat ürün seçeneklerine ulaşabilirsiniz.
GTİP Bilgileri
GTİP / HS Kodu: 85369010
Barkod Bilgileri
EAN / GTIN: 4012591105398
