Hensel KG 9001 IN Boş Pano 253x136x115 mm IP66
Hensel KG 9001 IN, elektrik ve otomasyon cihazlarının pano içerisinde güvenli şekilde monte edilmesi için tasarlanmış boş pano kutusudur. KG serisinde yer alan ürün, cihazların DIN rayı veya montaj plakası üzerinden monte edilmesine uygundur.

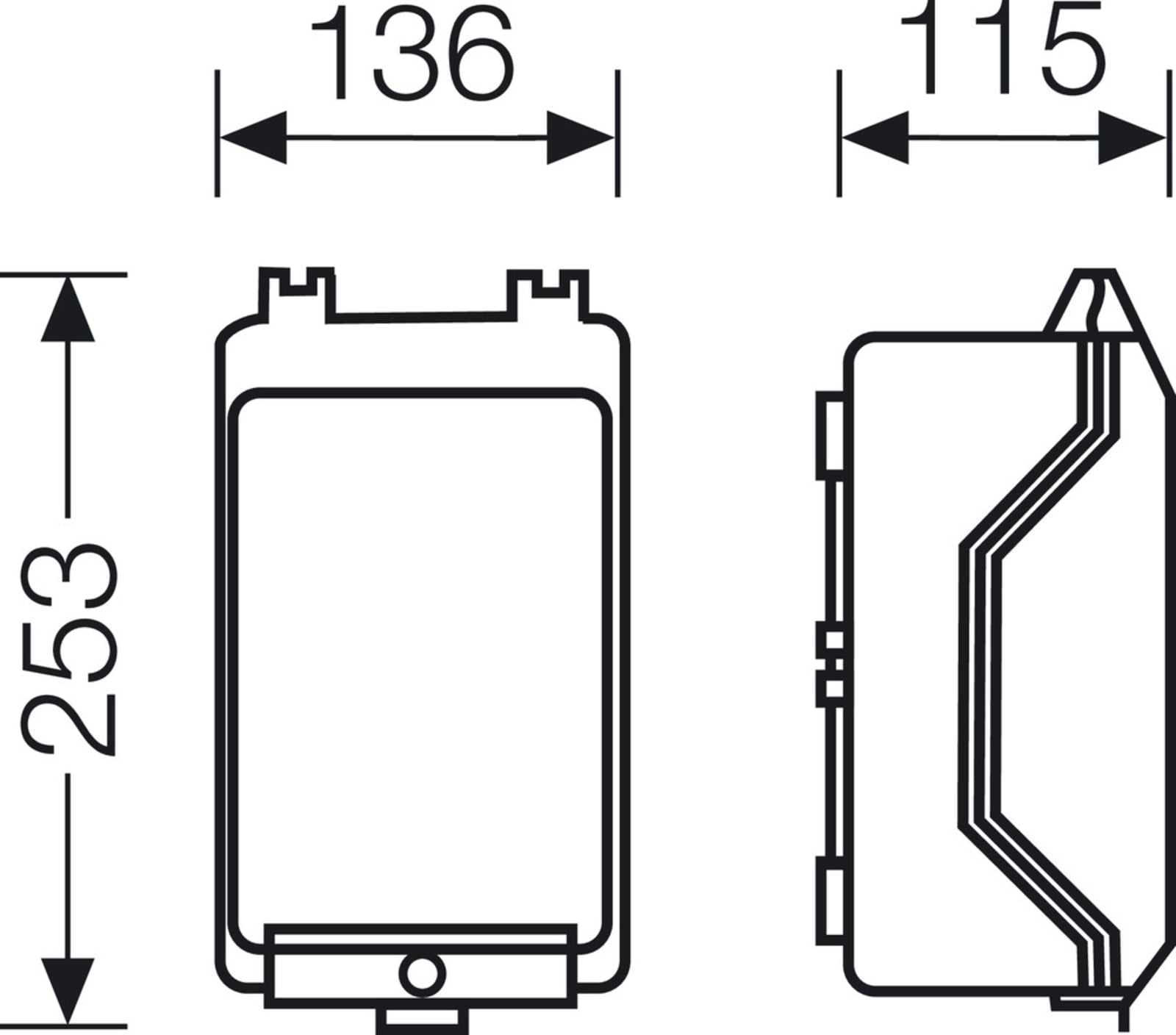

Ürünün dış ölçüleri 253 x 136 x 115 mm, montaj için kullanılabilir iç ölçüleri ise 205 x 101 x 95 mm'dir. Pano gövdesi polistiren malzemeden üretilmiş olup gri RAL 7035 renktedir.

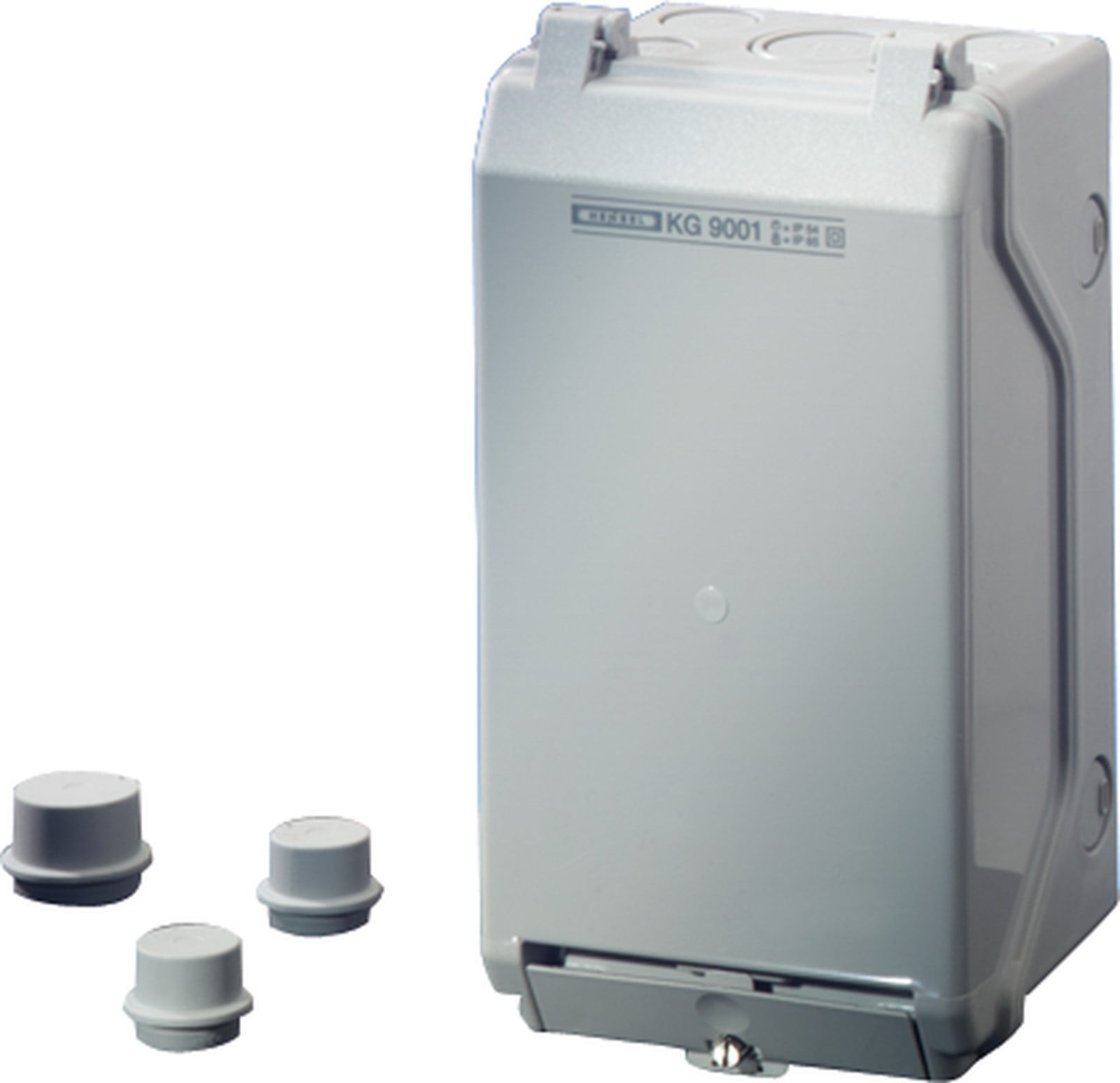

IP66 koruma sınıfına sahip KG 9001 IN, menteşeli ve opak kapağa sahiptir. Kapak aletle kilitlenebilir yapıdadır. Ürün, korunaklı iç ve dış mekan tesisatlarında cihazların muhafaza edilmesi ve elektriksel ekipmanların montajı için kullanılabilir.
Hensel KG 9001 IN Özellikleri
- KG serisi boş pano kutusu
- Elektrik ve otomasyon cihazları için uygun
- DIN rayı veya montaj plakası ile montaj
- 253 x 136 x 115 mm dış ölçüler
- 205 x 101 x 95 mm montaj ölçüleri
- IP66 koruma
- IK08 darbe dayanımı
- Koruma sınıfı II
- 1000 V nominal izolasyon gerilimi
- Menteşeli opak kapak
- Aletle kilitlenebilir kapak
- M20, M25, M32 ve M40 metrik kablo girişleri için önceden işaretlenmiş girişler
- Polistiren gövde
- RAL 7035 gri renk
- Halojensiz yapı
- -25 °C ile +60 °C ortam sıcaklığı
- DIN EN 62208 uyumlu
Teknik Özellikler
| Marka |
Hensel |
| Model |
KG 9001 IN |
| Ürün No |
33001000 |
| Ürün Tipi |
Boş Pano / Boş Kutu |
| Seri |
KG |
| Dış Ölçüler |
253 x 136 x 115 mm |
| Montaj Ölçüleri |
205 x 101 x 95 mm |
| Montaj Plakası Derinliği |
95 mm |
| DIN Rayı Montaj Derinliği |
89 mm |
| Montaj |
DIN Rayı veya Montaj Plakası |
| Kapak Tipi |
Menteşeli, Opak |
| Kapak Kilitleme |
Aletle Kilitlenebilir |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK08 |
| Koruma Sınıfı |
II |
| Nominal İzolasyon Gerilimi |
1000 V |
| Güç Yayma Kapasitesi |
Pde 16,5 W / 40 K |
| Kablo Girişleri |
M20 / M25 / M32 / M40 Metrik Ön Hazırlıklı Girişler |
| M20 Giriş |
2 Adet |
| M25 Giriş |
2 Adet |
| M32 / M40 Giriş |
1 Adet |
| Malzeme |
Polistiren |
| Renk |
Gri RAL 7035 |
| Halojensiz |
Evet |
| Silikon İçermez |
Hayır |
| Çalışma Sıcaklığı |
-25 °C ile +60 °C |
| Net Ağırlık |
0,484 kg |
| Standart |
DIN EN 62208 |
| Ambalaj Birimi |
1 Adet |
Hensel KG 9001 IN Boş Pano
Hensel KG 9001 IN, elektriksel cihazların pano veya muhafaza içerisinde düzenli ve güvenli biçimde yerleştirilmesine olanak sağlayan boş kutudur. DIN rayı veya montaj plakası kullanılarak çeşitli elektrik ve otomasyon ekipmanlarının montajına uygundur.
IP66 Koruma
Ürün IP66 koruma sınıfına sahiptir. Menteşeli opak kapak, uygun bağlantı elemanları ve üretici montaj şartlarıyla birlikte pano içerisinde bulunan cihazların çevresel etkilere karşı korunmasına yardımcı olur.
253 x 136 x 115 mm Kompakt Ölçü

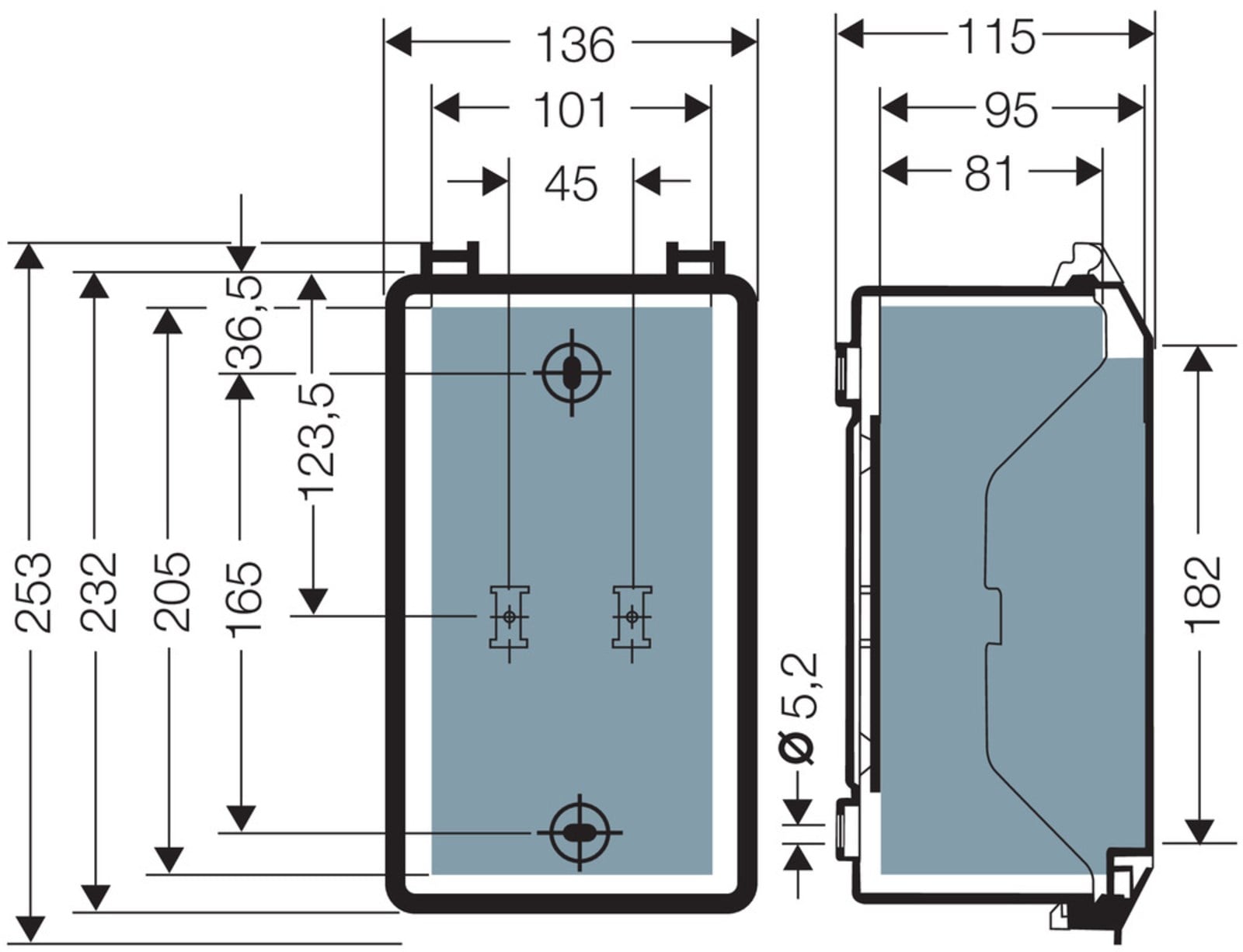

KG 9001 IN'nin dış ölçüleri 253 x 136 x 115 mm'dir. Montaj için kullanılabilir iç ölçüler 205 x 101 x 95 mm olarak belirtilmiştir.
DIN Rayı ve Montaj Plakası Uyumluluğu
Pano içerisinde kullanılacak cihazlar, DIN rayı veya montaj plakası üzerinden monte edilebilir. Montaj derinliği montaj plakası kullanımında 95 mm, DIN rayı kullanımında 89 mm'dir.
Metrik Kablo Girişleri

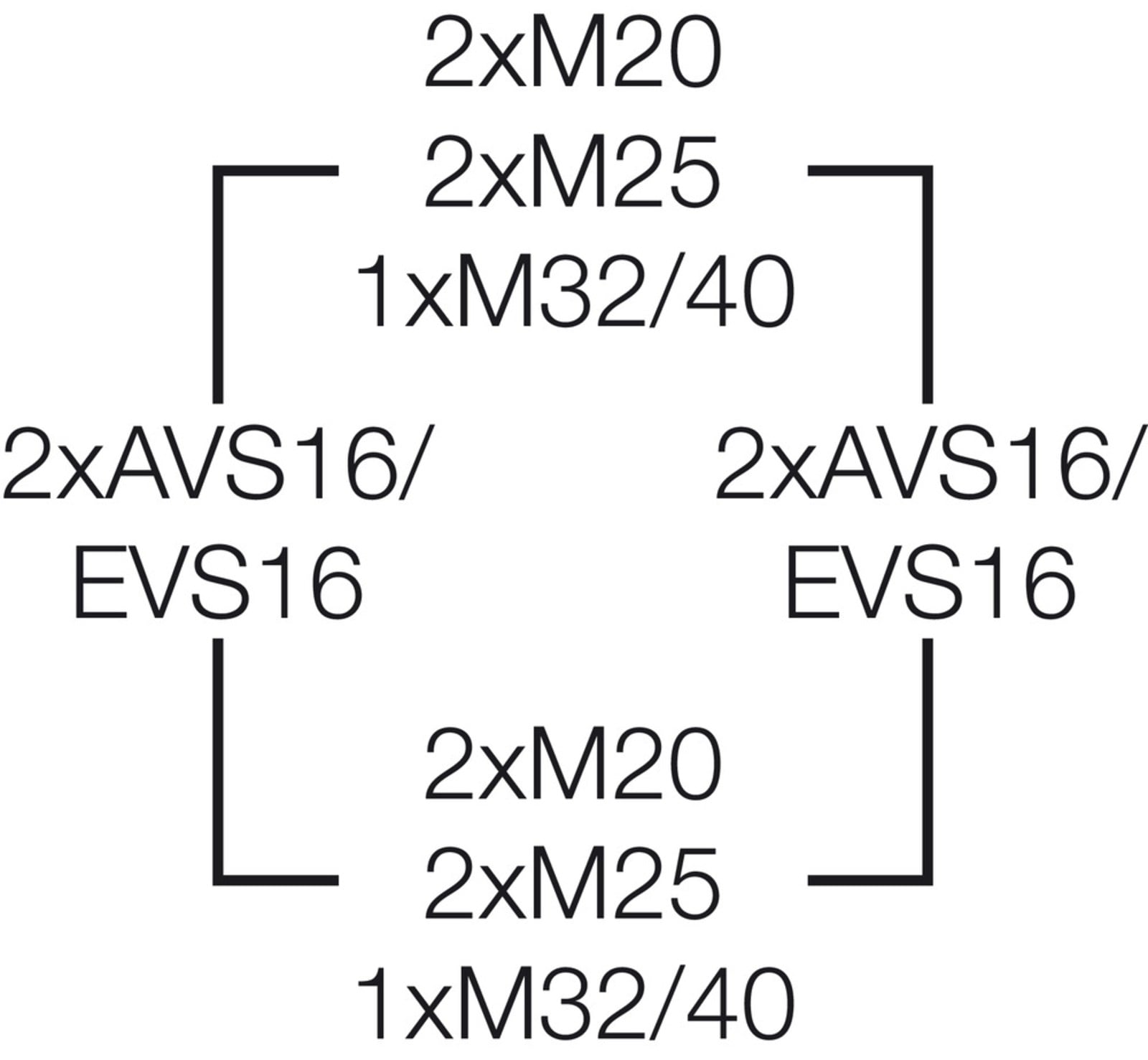

Kutu üzerinde M20, M25, M32 ve M40 ölçülerinde metrik kablo girişleri için önceden hazırlanmış giriş noktaları bulunur. Bu yapı, farklı kablo rakoru ve bağlantı elemanlarının kullanılmasına olanak sağlar.
IK08 Darbe Dayanımı
Hensel KG 9001 IN, IK08 darbe dayanımına sahiptir. Polistiren gövde ve menteşeli kapak yapısı, uygun endüstriyel muhafaza uygulamalarında mekanik koruma sağlar.
Koruma Sınıfı II ve 1000 V İzolasyon
Ürün Koruma Sınıfı II yapısına ve 1000 V nominal izolasyon gerilimine sahiptir. Güç yayma kapasitesi DIN EN 60670-24 kapsamında Pde 16,5 W / 40 K olarak belirtilmiştir.
Çalışma Koşulları
Ürün için ortam sıcaklığı -25 °C ile +60 °C arasında belirtilmektedir. Üretici, ürünü korunaklı tesisatlarda kullanılmak üzere tanımlamaktadır.
Kullanım Alanları
- Elektrik panoları
- Otomasyon panoları
- PLC ve kontrol ekipmanları
- DIN rayı montaj uygulamaları
- Klemens ve kontrol elemanları
- Endüstriyel elektrik tesisatları
- Makine otomasyonu
- Korunaklı dış ortam tesisatları
GTİP Bilgileri
GTİP / HS Kodu: 85381000
Barkod Bilgileri
EAN / GTIN: 4012591110156
