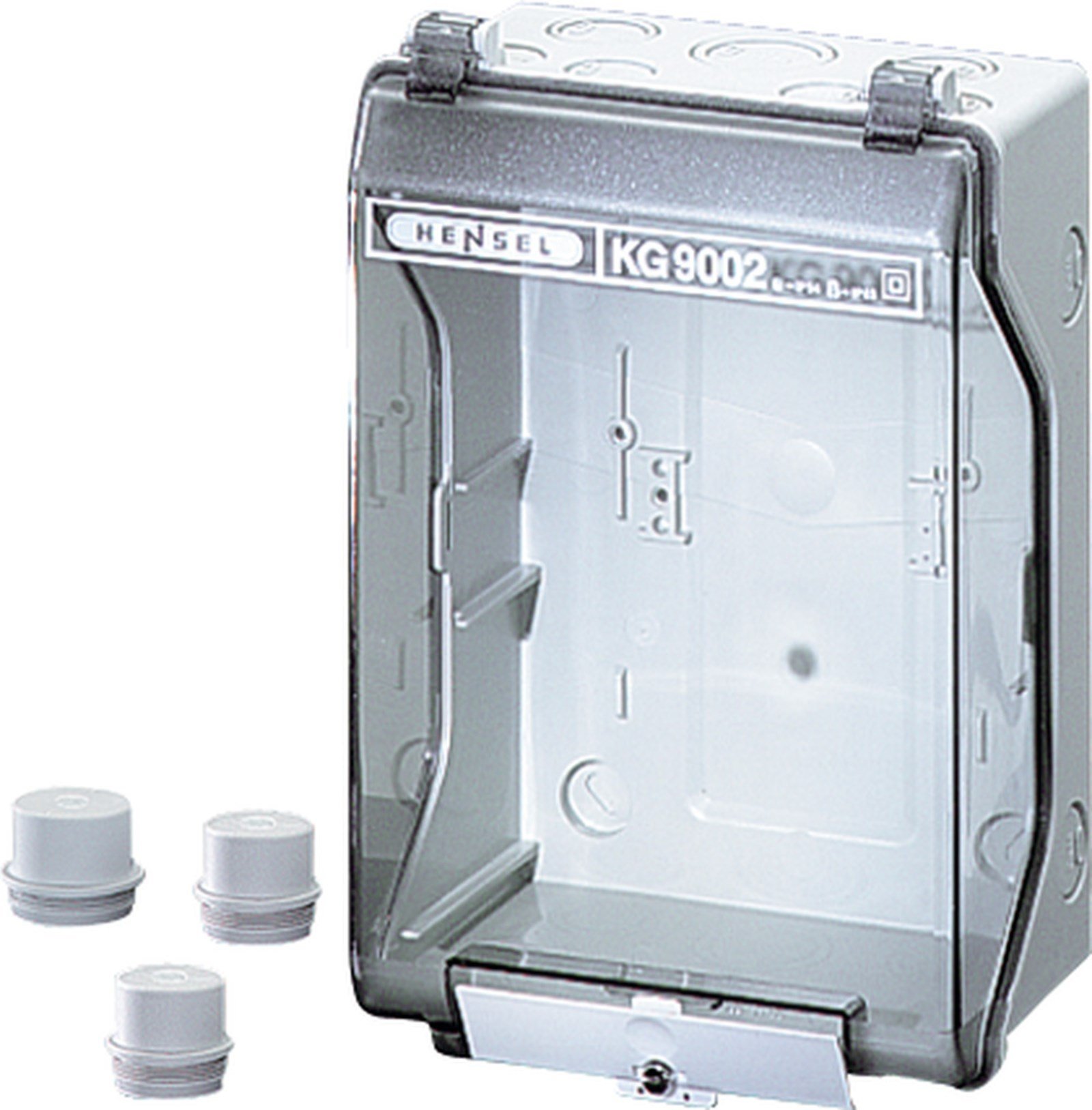

Hensel KG 9002 Boş Pano 253x168x115 mm IP66
Hensel KG 9002, elektrik ve kontrol ekipmanlarının güvenli şekilde muhafaza edilmesi ve pano içerisinde düzenli olarak monte edilmesi için tasarlanmış boş pano kutusudur. Ürün, DIN rayları veya montaj plakaları kullanılarak cihazların kutu içerisinde kurulmasına uygun yapıya sahiptir.
253 x 168 x 115 mm dış ölçülere sahip Hensel KG 9002, IP66 koruma sınıfı ve II koruma sınıfı özellikleriyle elektrik, otomasyon, kontrol ve endüstriyel uygulamalarda güvenilir muhafaza çözümü sunar.
Hensel KG 9002 Boş Pano Özellikleri

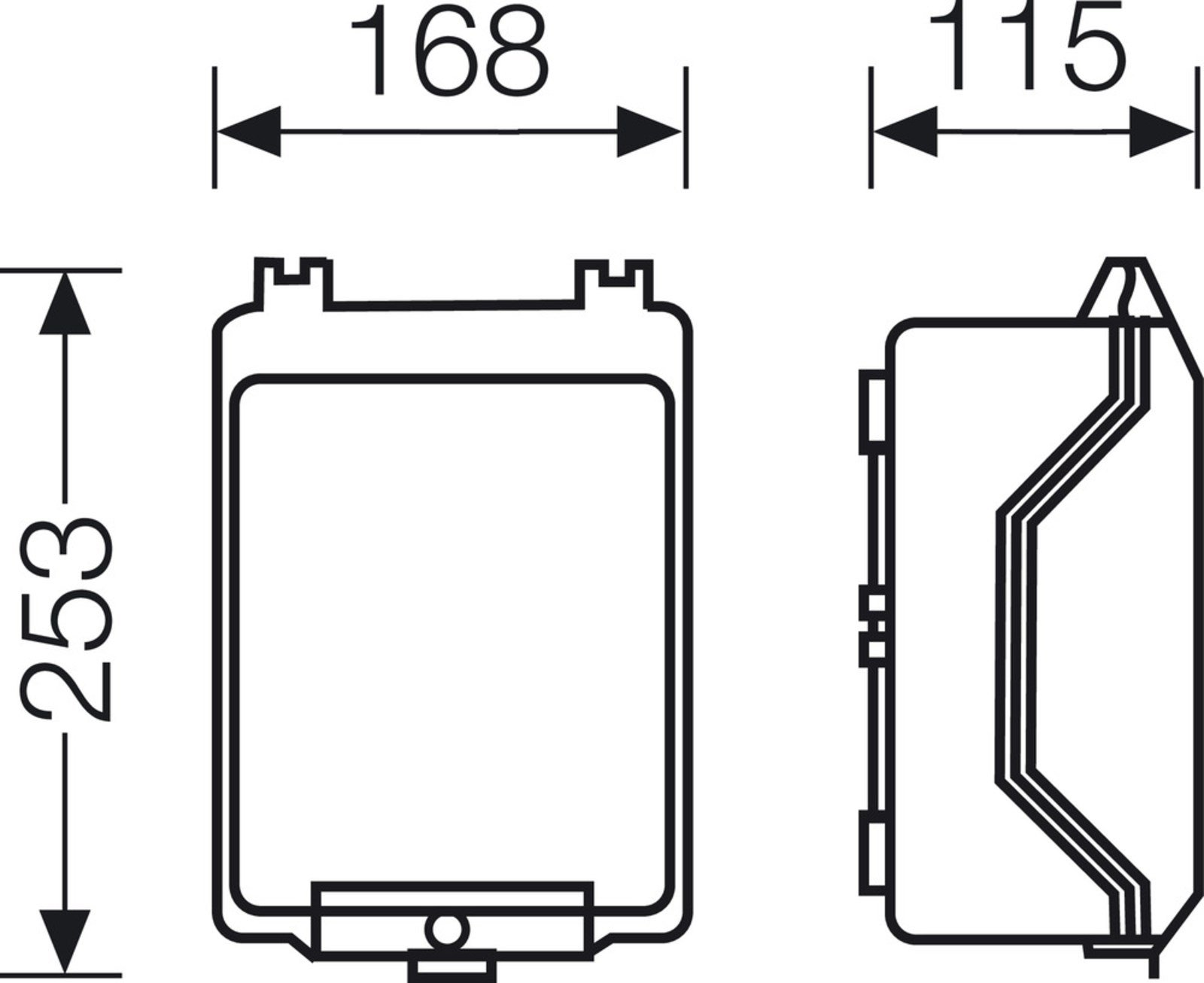

- 253 x 168 x 115 mm dış ölçüler

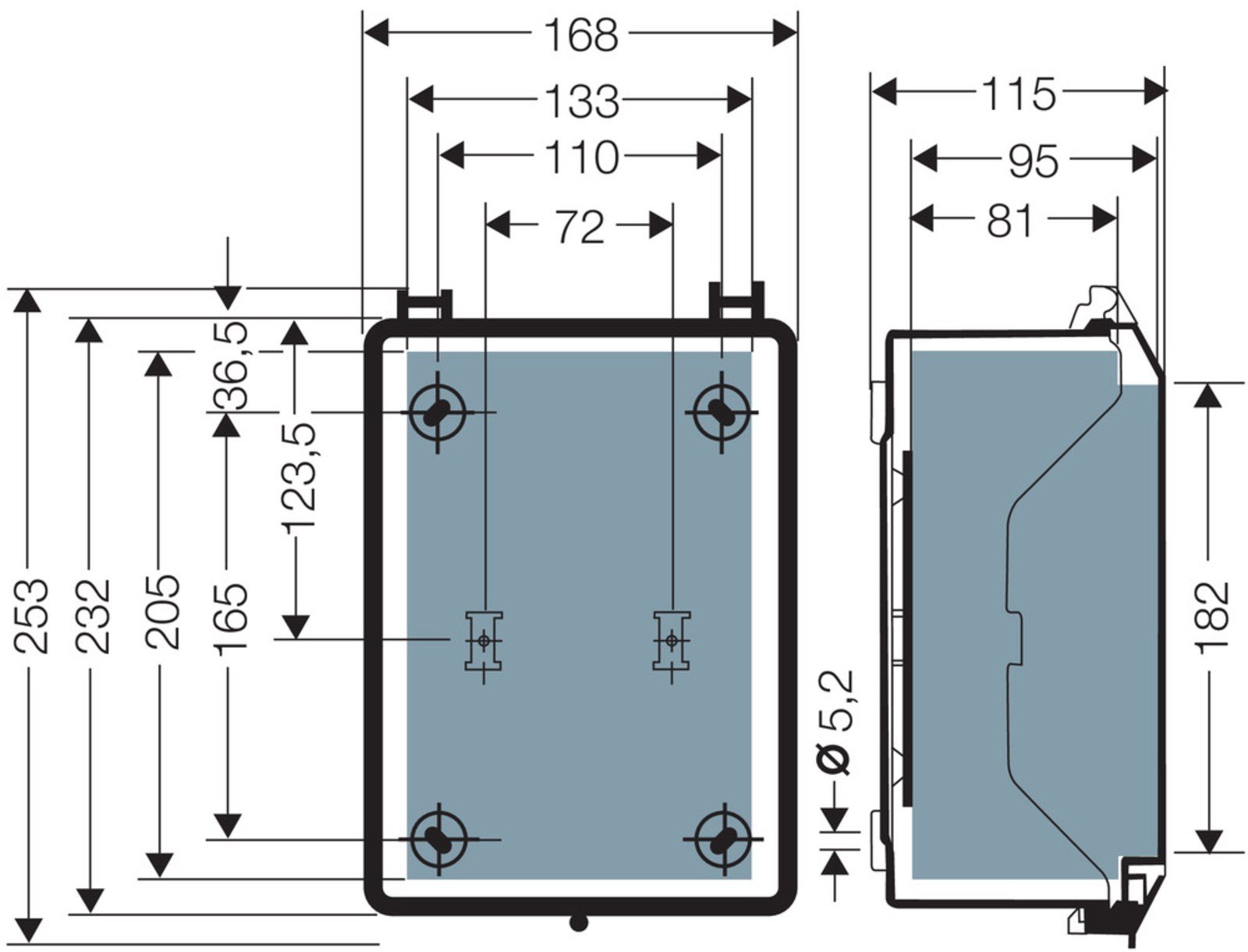

- 205 x 133 x 95 mm montaj ölçüleri
- IP66 koruma sınıfı
- II koruma sınıfı
- 1000 V nominal izolasyon gerilimi
- DIN rayı veya montaj plakası ile cihaz montajına uygun
- M20 metrik kablo girişleri
- Şeffaf menteşeli kapak
- Mühürlenebilir yapı
- Takım ile çalıştırılabilir kapak bağlantısı
- PS polistiren malzeme
- RAL 7035 gri renk
- Halojensiz malzeme
- IEC 62208 standardına uygunluk
Teknik Özellikler
| Marka |
Hensel |
| Model |
KG 9002 |
| Ürün Tipi |
Boş Pano / Boş Muhafaza Kutusu |
| Dış Ölçüler |
253 x 168 x 115 mm |
| Montaj Ölçüleri |
205 x 133 x 95 mm |
| Koruma Sınıfı |
IP66 |
| Koruma Sınıfı |
II |
| Nominal İzolasyon Gerilimi |
1000 V AC/DC |
| Malzeme |
PS Polistiren |
| Renk |
Gri, RAL 7035 |
| Kablo Girişi |
4 Adet M20 Metrik Çıkış |
| Kablo Girişi Konumu |
Üst + Alt Duvar |
| Darbe Dayanımı |
IK08, 5 Joule |
| Güç Dağılım Kapasitesi |
Pde = 16,8 W, Δϑ = 40 K |
| Net Ağırlık |
0,592 kg |
| Standart |
IEC 62208 |
DIN Rayı ve Montaj Plakası İçin Boş Pano
Hensel KG 9002 boş pano, elektrik cihazlarının DIN rayı veya montaj plakası üzerine yerleştirilmesine olanak sağlayan modüler bir muhafaza çözümüdür. Montaj plakası kullanıldığında maksimum montaj derinliği 95 mm, DIN rayı kullanıldığında ise 89 mm olarak belirtilmiştir.
Montaj plakası ve DIN rayı ürünle birlikte standart olarak dahil değildir ve üretici tarafından ayrı aksesuar olarak sunulmaktadır. Bu sayede pano içerisinde kullanılacak ekipmana göre uygun montaj çözümü seçilebilir.
IP66 Koruma Sınıfı
Hensel KG 9002 IP66 boş pano, elektrik ve elektronik ekipmanların muhafaza edilmesine yönelik yüksek koruma seviyesine sahip bir kutu çözümüdür. Mühürlenebilir ve menteşeli şeffaf kapağa sahip yapı, pano içerisindeki ekipmanların korunmasına yardımcı olur.
Elektrik ve Otomasyon Uygulamaları
253 x 168 x 115 mm ölçülerindeki Hensel KG 9002, elektrik dağıtım, kontrol, otomasyon ve bağlantı ekipmanlarının muhafazasında kullanılabilir. Kompakt ölçüleri sayesinde saha uygulamalarında ve küçük ölçekli kontrol sistemlerinde değerlendirilebilir.

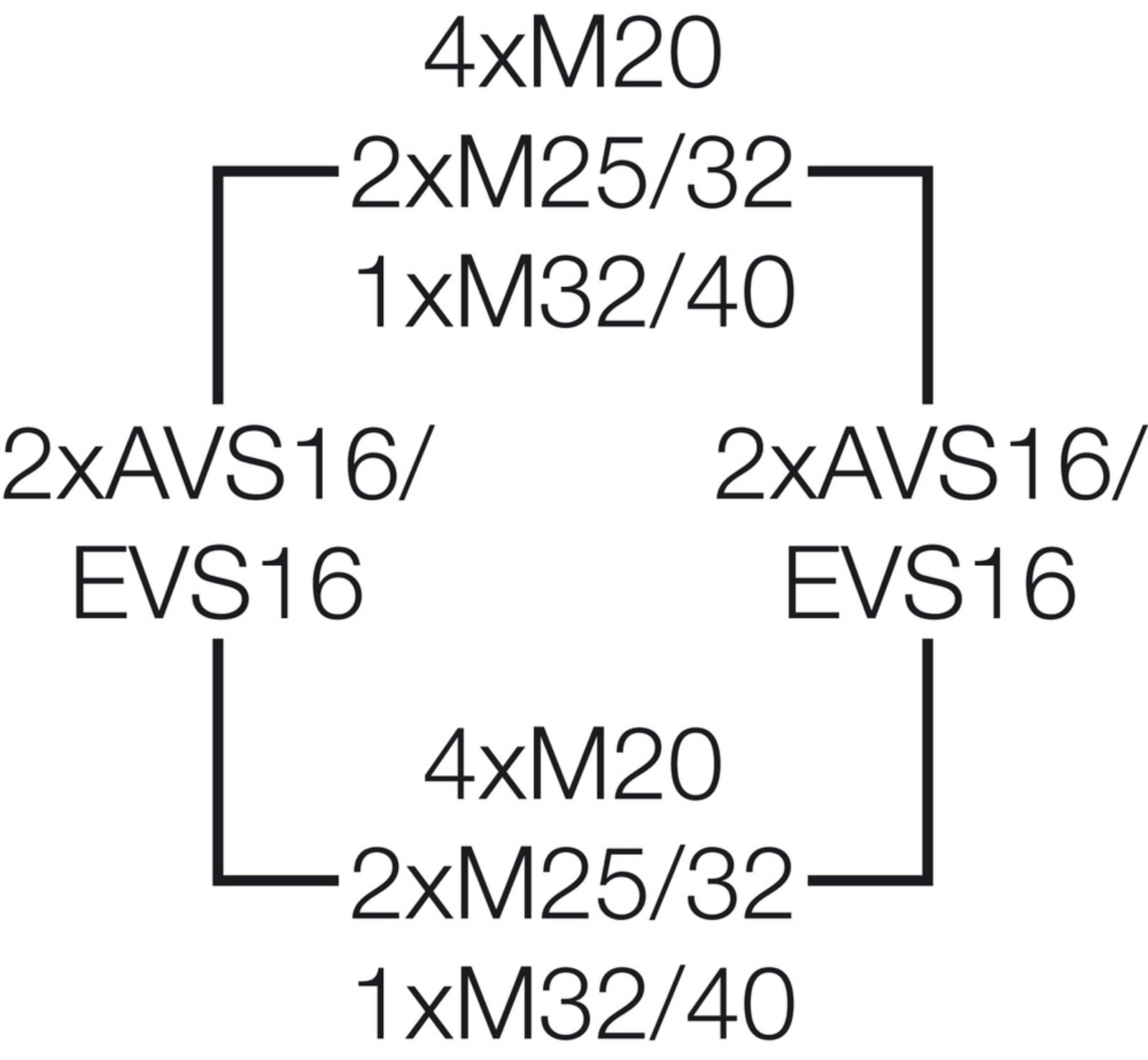

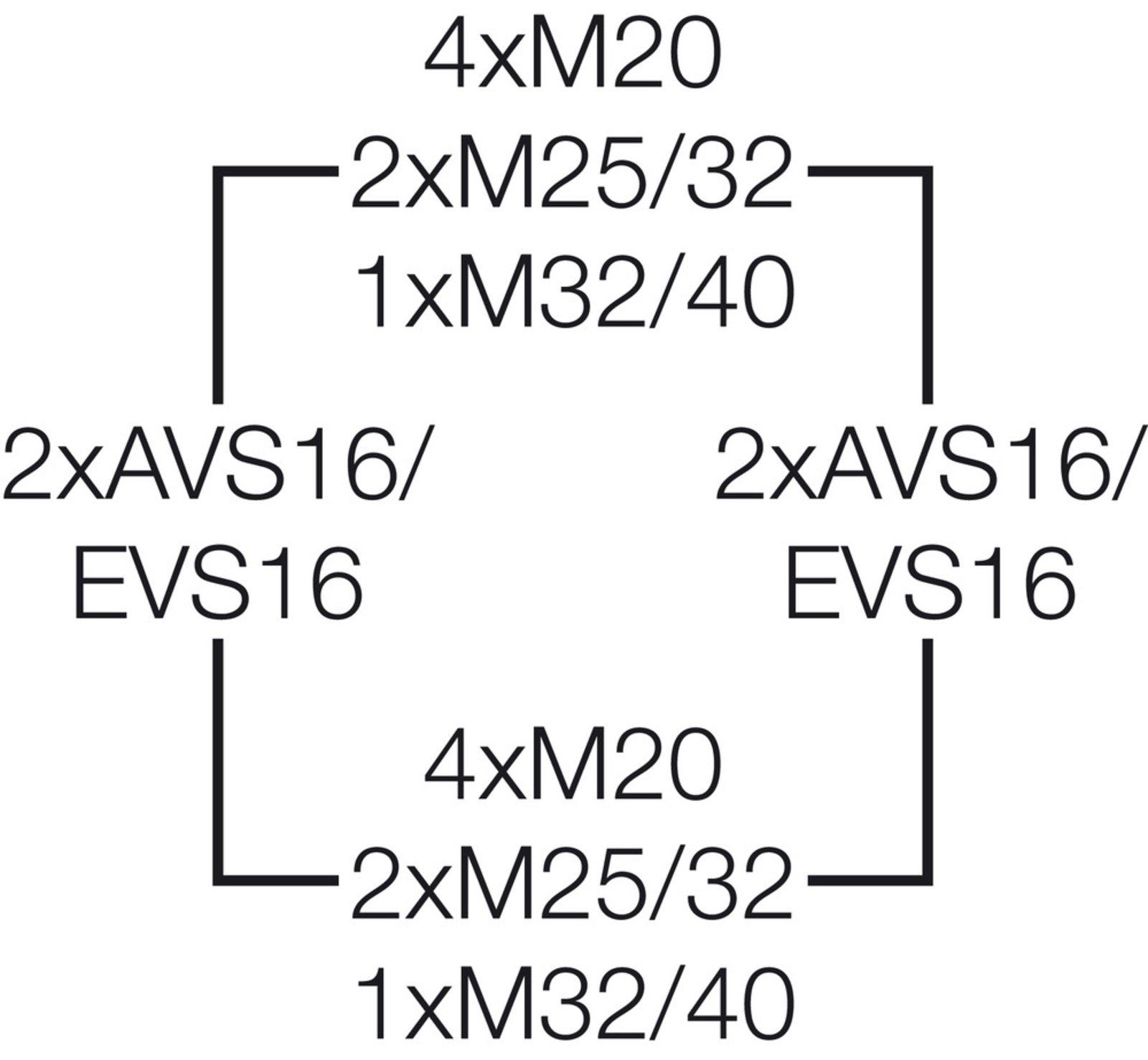

Kablo Girişleri
Ürün üzerinde 4 adet M20 metrik çıkış bulunur. Kablo girişleri kutunun üst ve alt duvarında yer alır. Uygulamaya göre uygun Hensel kablo rakoru, gromet veya kablo giriş aksesuarları ayrıca kullanılabilir.
Malzeme ve Dayanım
Hensel KG 9002, PS polistiren malzemeden üretilmiştir ve RAL 7035 gri renktedir. Üretici verilerine göre malzeme halojen içermez ve -25 °C ile +60 °C arasında sıcaklık dayanımına sahiptir.
Kullanım Alanları
- Elektrik panoları
- Kontrol panoları
- Otomasyon sistemleri
- Elektrik dağıtım uygulamaları
- Endüstriyel kontrol sistemleri
- DIN rayı montaj uygulamaları
- Elektronik cihaz muhafazaları
- Bağlantı ve klemens uygulamaları
- Makine kontrol sistemleri
- Saha elektrik uygulamaları
Hensel KG 9002 Neden Tercih Edilir?
Hensel KG 9002 Boş Pano, kompakt ölçüleri, IP66 koruma sınıfı, 1000 V nominal izolasyon gerilimi ve DIN rayı veya montaj plakası kullanımına uygun yapısıyla elektrik ve otomasyon uygulamalarında profesyonel bir muhafaza çözümüdür.
Şeffaf menteşeli kapağı, mühürlenebilir yapısı, M20 kablo girişleri ve RAL 7035 gri polistiren gövdesi sayesinde pano içindeki elektrik ve elektronik ekipmanların düzenli şekilde korunmasına yardımcı olur.
GTİP Bilgileri
GTİP / Gümrük Tarife Numarası: 85381000
Barkod Bilgileri
EAN / Barkod: 4012591611622
Ürün Satış Bilgileri
| Hensel Ürün Numarası |
3300140 |
| Ambalaj Birimi |
1 Adet |
| ETIM |
EC000058 - Empty Cabinet |
Hensel KG 9002 253x168x115 mm boş pano, elektrik ve otomasyon ekipmanlarının DIN rayı veya montaj plakasıyla muhafaza edilmesi için tasarlanmıştır. IP66 koruma sınıfı ve 1000 V nominal izolasyon gerilimiyle endüstriyel pano ve elektrik tesisatı uygulamalarında kullanılabilir.
