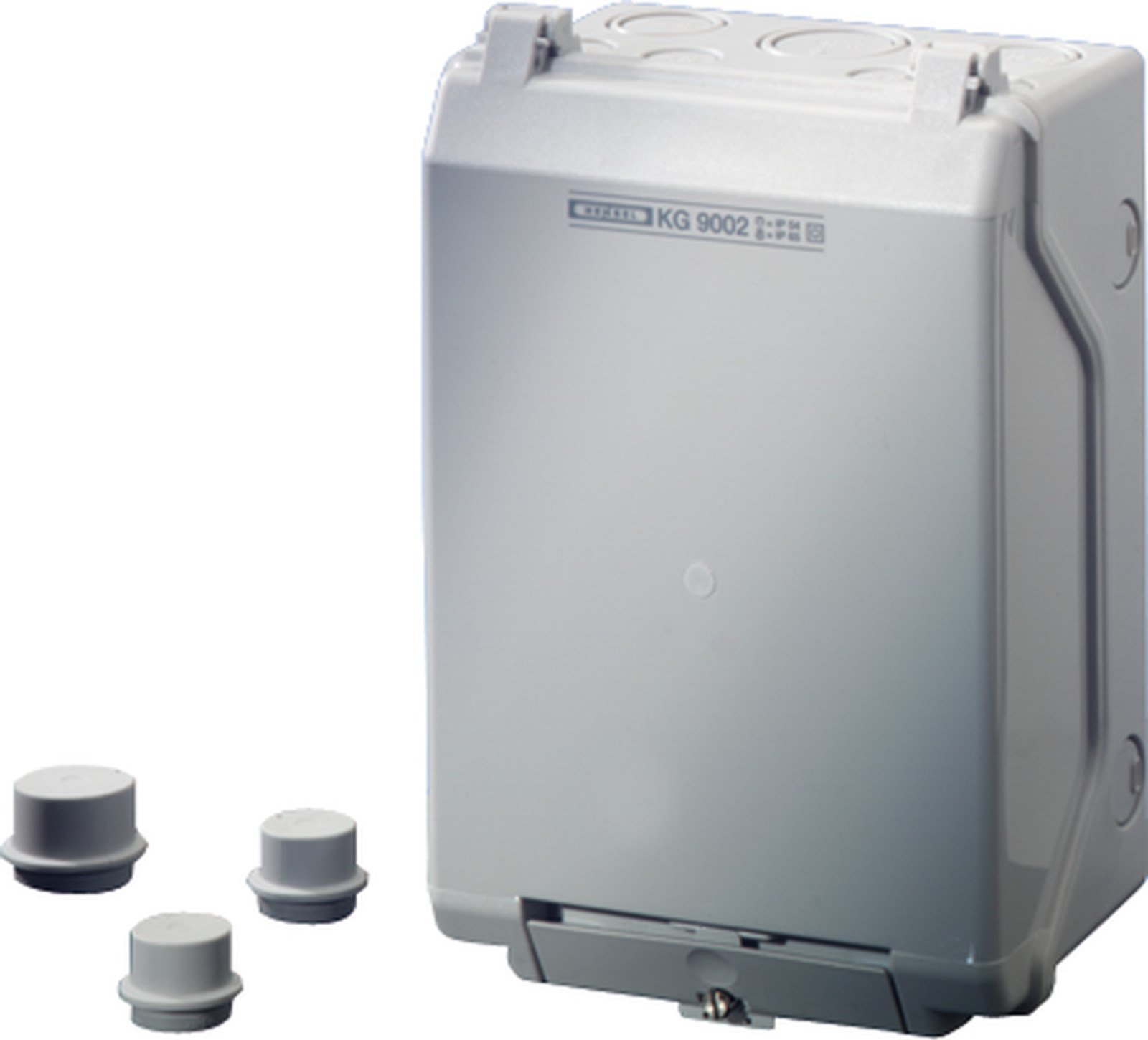

Hensel KG 9002 IN Boş Pano 253x168x115 mm IP66
Hensel KG 9002 IN, elektrik ve otomasyon cihazlarının güvenli şekilde muhafaza edilmesi ve monte edilmesi için tasarlanmış boş pano kutusudur. Hensel KG serisinde yer alan ürün, cihazların taşıma rayı veya montaj plakası üzerinden monte edilmesine uygundur.

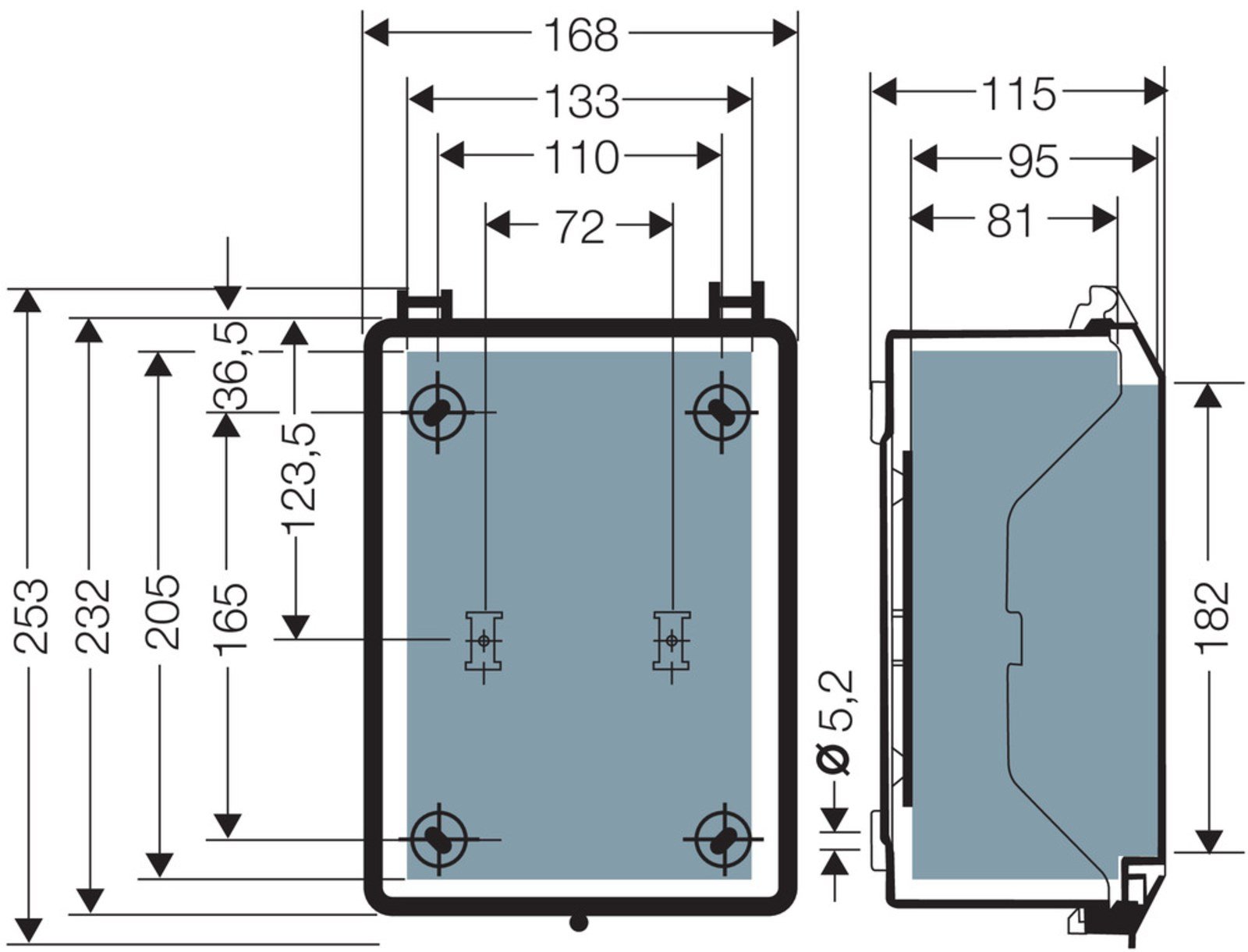

Ürünün dış ölçüleri 253 x 168 x 115 mm, montaj için kullanılabilir ölçüleri ise 205 x 133 x 95 mm'dir. Pano gövdesi polistiren malzemeden üretilmiş ve RAL 7035 gri renktedir.
IP66 koruma sınıfına ve IK08 darbe dayanımına sahip KG 9002 IN, menteşeli ve opak kapakla tasarlanmıştır. Kapak aletle kilitlenebilir. Ürün, korunaklı iç ve dış ortam tesisatlarında elektrik ve otomasyon ekipmanlarının muhafazası için kullanılabilir.
Hensel KG 9002 IN Özellikleri
- KG serisi boş pano kutusu
- Elektrik ve otomasyon cihazları için uygun
- Taşıma rayı veya montaj plakası ile montaj
- 253 x 168 x 115 mm dış ölçüler
- 205 x 133 x 95 mm montaj ölçüleri
- IP66 koruma
- IK08 darbe dayanımı
- Koruma sınıfı II
- 1000 V nominal izolasyon gerilimi
- Menteşeli opak kapak
- Aletle kilitlenebilir kapak
- M20, M25, M32 ve M40 metrik kablo girişleri
- Polistiren gövde
- RAL 7035 gri renk
- Halojensiz yapı
- -25 °C ile +60 °C ortam sıcaklığı
- IEC 62208 standardına uygun
Teknik Özellikler
| Marka |
Hensel |
| Model |
KG 9002 IN |
| Ürün No |
33001001 |
| Ürün Tipi |
Boş Pano / Boş Kutu |
| Seri |
KG |
| Dış Ölçüler |
253 x 168 x 115 mm |
| Montaj Ölçüleri |
205 x 133 x 95 mm |
| Montaj |
Taşıma Rayı veya Montaj Plakası |
| Montaj Plakası Derinliği |
95 mm |
| Taşıma Rayı Montaj Derinliği |
89 mm |
| Kapak Tipi |
Menteşeli |
| Kapak |
Opak |
| Kapak Kilitleme |
Aletle Kilitlenebilir |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK08 |
| Koruma Sınıfı |
II |
| Nominal İzolasyon Gerilimi |
1000 V |
| Güç Yayma Kapasitesi |
Pde 16,8 W / 40 K |
| Kablo Girişleri |
M20 / M25 / M32 / M40 Metrik Girişler |
| Kablo Girişi Konumu |
Üst ve Alt Duvar |
| Malzeme |
Polistiren |
| Renk |
RAL 7035 Gri |
| Halojensiz |
Evet |
| Silikon İçermez |
Hayır |
| Uygulama Alanı |
Korunaklı Tesisat |
| Çalışma Sıcaklığı |
-25 °C ile +60 °C |
| 40 °C Bağıl Nem |
≤ %50 |
| 25 °C Bağıl Nem |
≤ %100 |
| Net Ağırlık |
0,551 kg |
| Standart |
IEC 62208 |
| Ambalaj Birimi |
1 Adet |

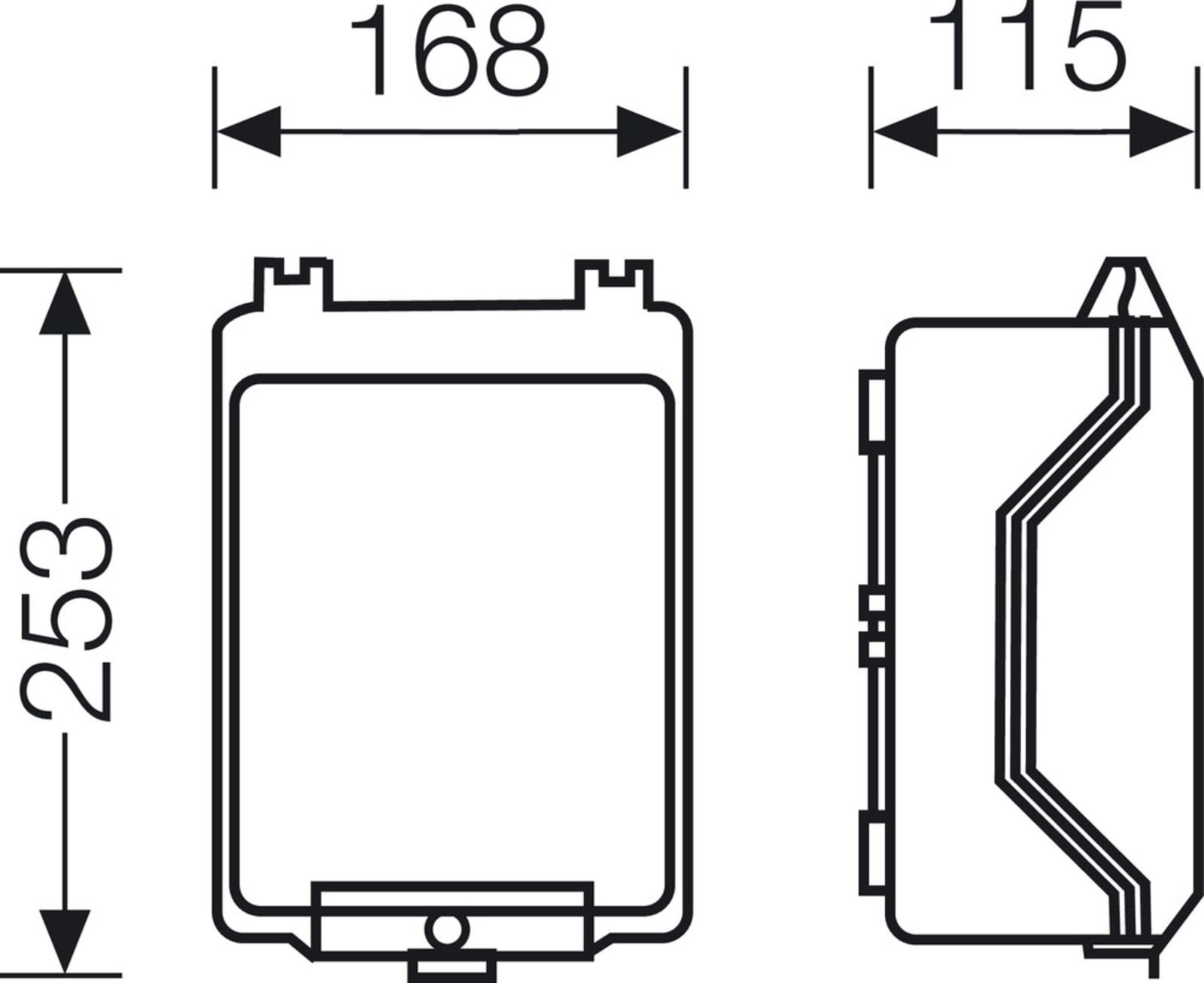

253 x 168 x 115 mm Boş Pano
Hensel KG 9002 IN, KG 9001 IN modeline göre daha geniş gövdeye sahip boş pano kutusudur. Dış ölçüleri 253 x 168 x 115 mm olup montaj alanı 205 x 133 x 95 mm'dir.
IP66 Koruma
Ürün IP66 koruma sınıfına sahiptir. Üretici ayrıca uygun ek rakorlarla belirli kablo girişlerinde IP55 seviyesini belirtmektedir. Kapak menteşeli ve opaktır; alet kullanılarak kilitlenebilir.
Taşıma Rayı ve Montaj Plakası
KG 9002 IN içinde kullanılacak cihazlar taşıma rayı veya montaj plakası üzerinden monte edilebilir. Montaj plakası için derinlik 95 mm, taşıma rayı için montaj derinliği 89 mm'dir.

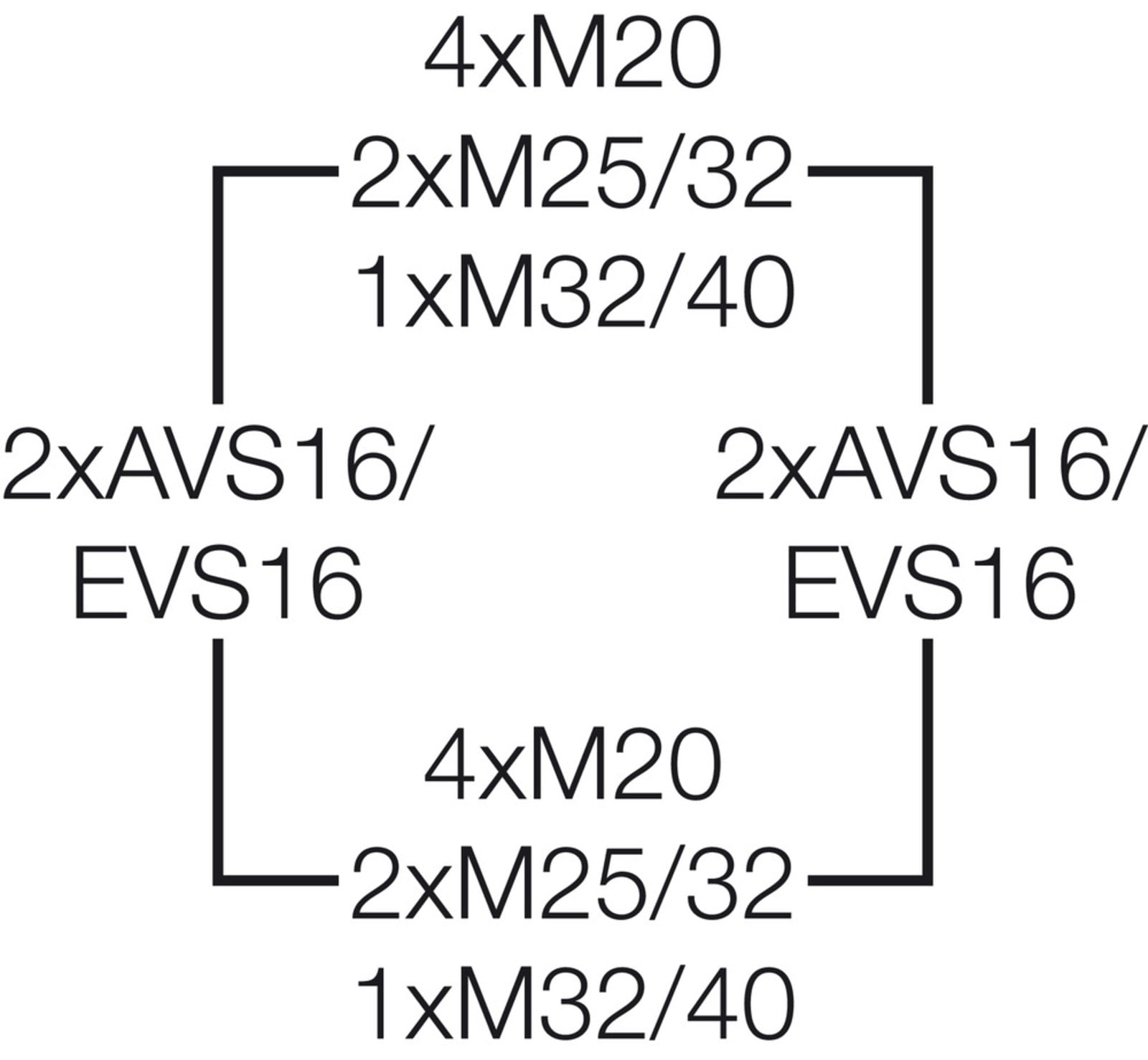

M20, M25, M32 ve M40 Kablo Girişleri
Kablo girişleri kutunun üst ve alt duvarlarında yer alır. Üretici verilerine göre M20, M25, M32 ve M40 metrik giriş ölçülerini destekleyen önceden hazırlanmış giriş noktaları bulunur.
IK08 Darbe Dayanımı
Hensel KG 9002 IN IK08 darbe dayanımına sahiptir. Polistiren gövde, uygun endüstriyel uygulamalarda monte edilen elektrik ve otomasyon ekipmanlarının mekanik olarak korunmasına yardımcı olur.
1000 V Nominal İzolasyon Gerilimi
Ürün Koruma Sınıfı II ve 1000 V nominal izolasyon gerilimi özelliklerine sahiptir. DIN EN 60670-24'e göre güç yayma kapasitesi Pde 16,8 W / 40 K olarak belirtilmiştir.
Korunaklı Tesisatlar İçin Uygun
KG 9002 IN, üretici tarafından korunaklı tesisatlar için tanımlanmaktadır. Çalışma sıcaklığı -25 °C ile +60 °C arasındadır ve bağıl nem için 40 °C'de ≤ %50, 25 °C'de ≤ %100 değerleri belirtilmiştir.
Kullanım Alanları
- Elektrik panoları
- Otomasyon panoları
- PLC ve kontrol ekipmanları
- DIN rayı ve taşıma rayı uygulamaları
- Klemens ve kontrol elemanları
- Endüstriyel elektrik tesisatları
- Makine otomasyonu
- Korunaklı iç ve dış ortam tesisatları
GTİP Bilgileri
GTİP / HS Kodu: 85381000
Barkod Bilgileri
EAN / GTIN: 4012591110163
