Hensel KG 9003 Boş Pano 253x217x115 mm IP66
Hensel KG 9003, elektrik, elektronik, otomasyon ve kontrol ekipmanlarının güvenli şekilde muhafaza edilmesi için tasarlanmış boş pano ve boş muhafaza kutusudur. ENYFLEX serisinde yer alan ürün; cihazların taşıma rayı veya montaj plakası kullanılarak pano içerisinde düzenli şekilde monte edilmesine uygundur.
253 x 217 x 115 mm dış ölçülere sahip Hensel KG 9003, IP66 koruma derecesi, II koruma sınıfı ve 1000 V nominal izolasyon gerilimi ile elektrik ve endüstriyel uygulamalarda profesyonel muhafaza çözümü sunar.
Hensel KG 9003 Boş Pano Özellikleri

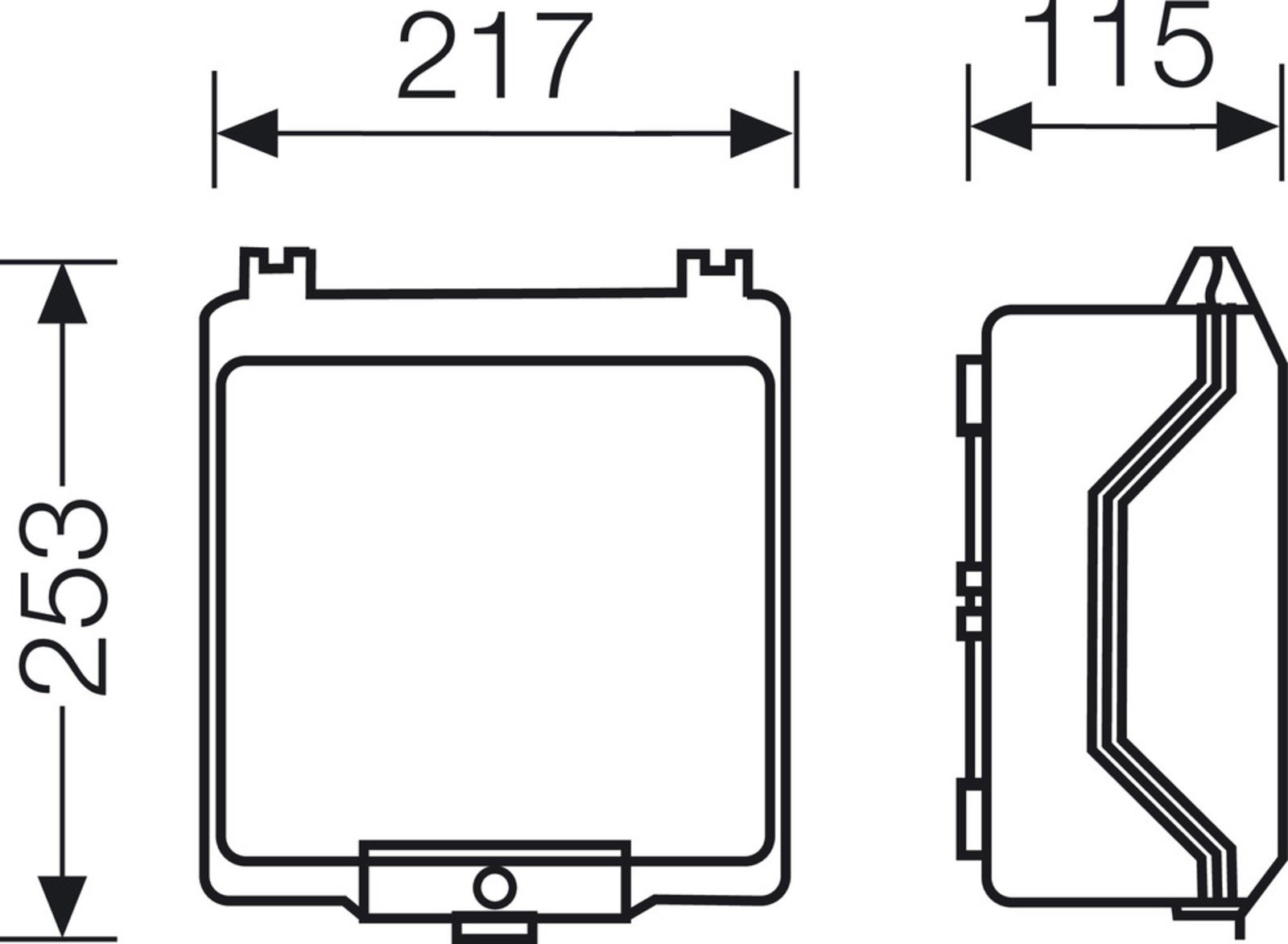

- 253 x 217 x 115 mm dış ölçüler

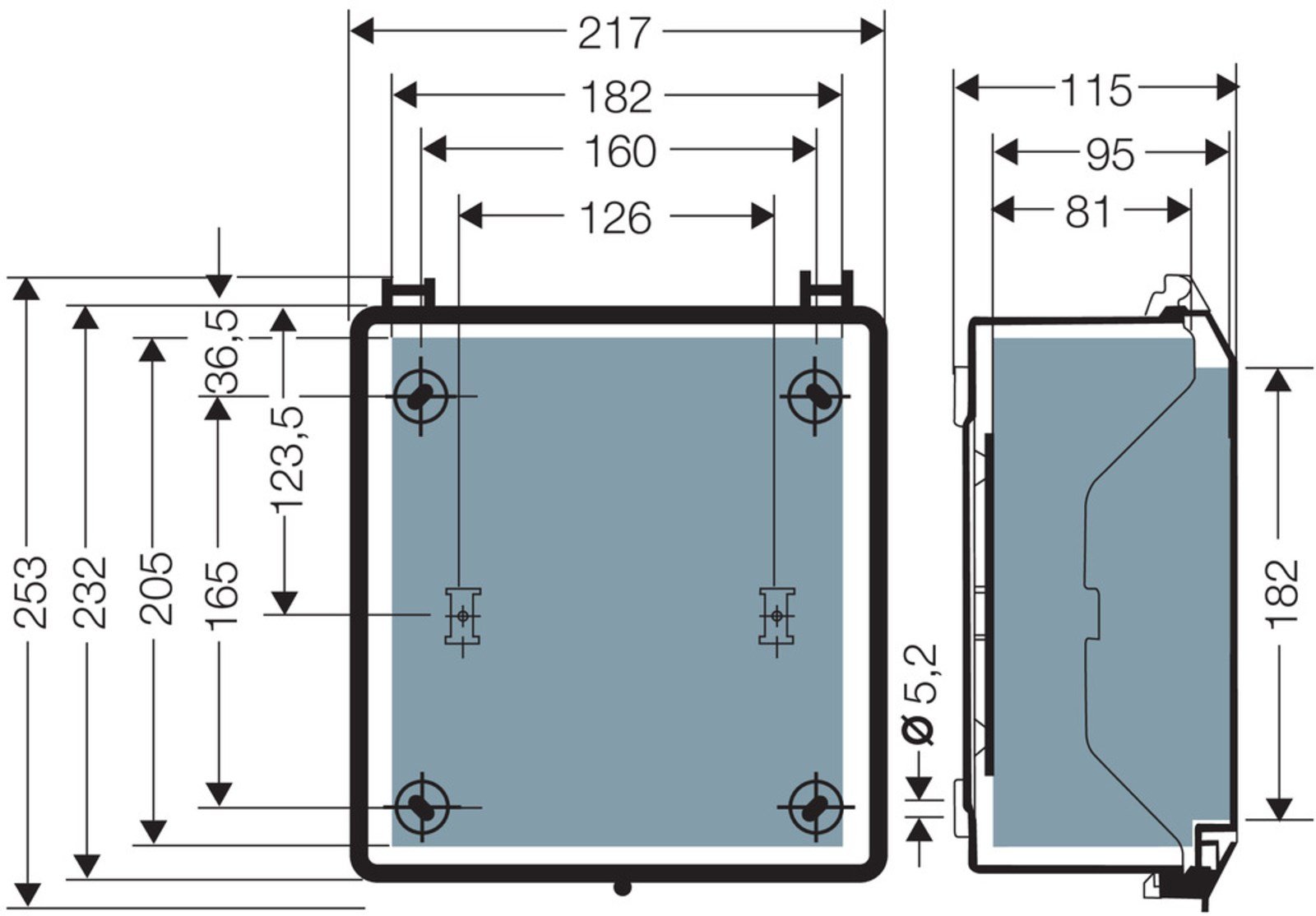

- 205 x 182 x 95 mm montaj ölçüleri
- IP66 koruma derecesi
- II koruma sınıfı
- 1000 V nominal izolasyon gerilimi
- Montaj plakası veya taşıma rayı ile cihaz montajına uygun

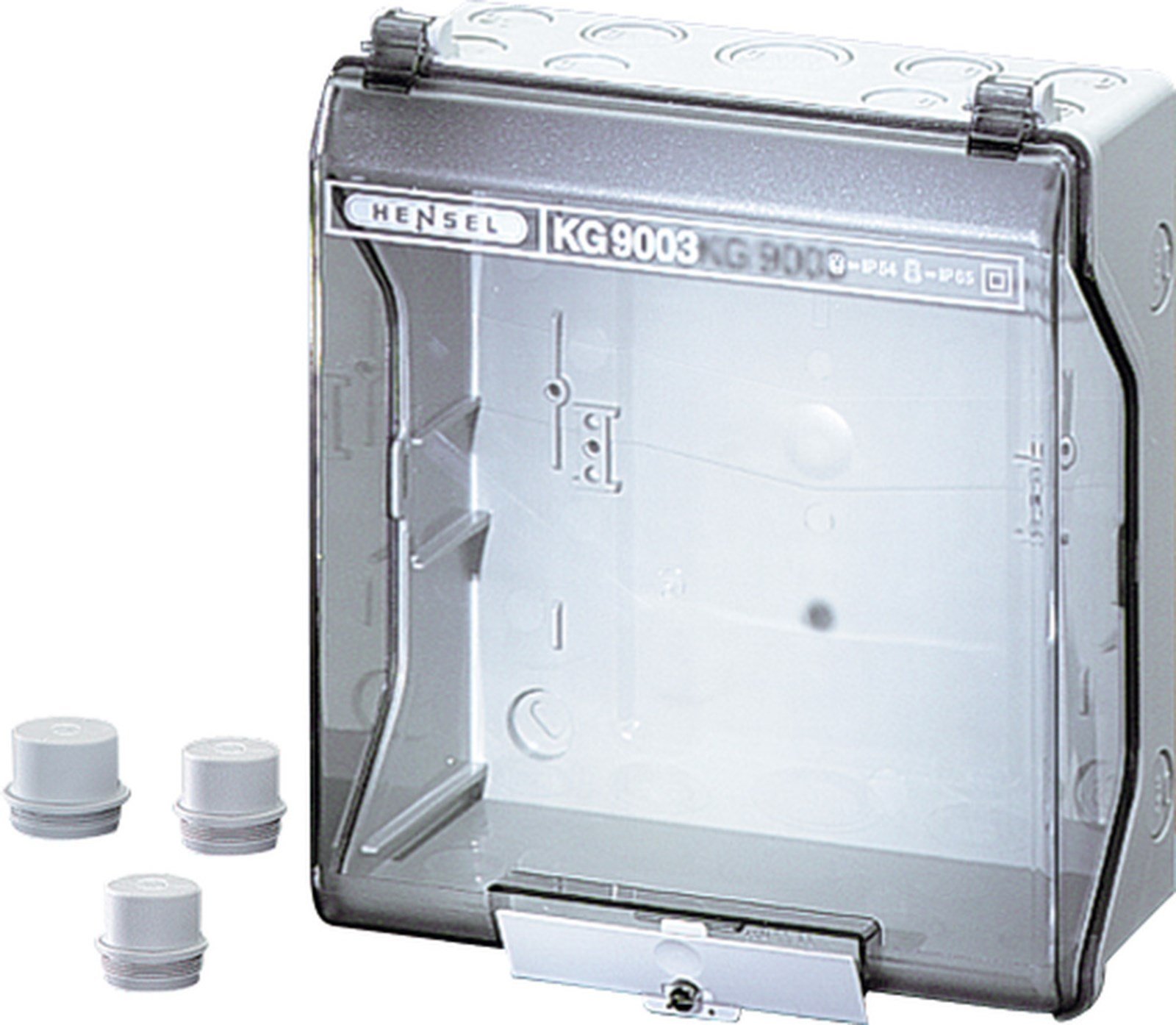

- Menteşeli ve şeffaf kapak
- Aletle kilitlenen kapak
- IK08 darbe dayanımı
- 6 adet M20 metrik giriş
- 2 adet M25/M32 metrik giriş
- 1 adet M32/M40 metrik giriş
- Polistiren gövde
- RAL 7035 gri renk
- Halojensiz yapı
- IEC 62208 standardına uygunluk
Teknik Özellikler
| Marka |
Hensel |
| Seri |
ENYFLEX |
| Model |
KG 9003 |
| Ürün Tipi |
Boş Pano / Boş Muhafaza |
| Yükseklik |
253 mm |
| Genişlik |
217 mm |
| Derinlik |
115 mm |
| Montaj Yüksekliği |
205 mm |
| Montaj Genişliği |
182 mm |
| Montaj Derinliği |
95 mm |
| Taşıma Rayı ile Montaj Derinliği |
89 mm |
| Koruma Derecesi |
IP66 |
| Koruma Sınıfı |
II |
| Nominal İzolasyon Gerilimi |
1000 V |
| Darbe Dayanımı |
IK08 |
| Kablo Girişi |
6x M20 + 2x M25/M32 + 1x M32/M40 |
| Kablo Giriş Konumu |
Üst ve Alt Duvar |
| Kapak |
Menteşeli, Şeffaf |
| Kapak Sabitleme |
Aletle Kilitleme |
| Malzeme |
Polistiren |
| Renk |
RAL 7035 Gri |
| Sıcaklık Aralığı |
-25 °C ile +60 °C |
| Nem |
40 °C'de ≤ %50, 25 °C'de ≤ %100 |
| Net Ağırlık |
0,71 kg |
| Standart |
IEC 62208 |
DIN Rayı Yerine Taşıma Rayı ve Montaj Plakası ile Kullanım
Hensel KG 9003 boş pano, elektrik ve elektronik cihazların montaj plakası veya taşıma rayı üzerinden muhafaza içerisine yerleştirilmesine uygundur. Üretici verilerine göre montaj plakası ile montaj derinliği 95 mm, taşıma rayı kullanıldığında ise 89 mm'dir.
Montaj plakası ve taşıma rayı ürünün standart teslimatına dahil olmayıp uygulamaya göre uygun aksesuarların ayrıca seçilmesi gerekir.
IP66 Koruma Sınıfı
Hensel KG 9003 IP66 boş pano, elektrik ve elektronik ekipmanların korunaklı tesisatlarda muhafaza edilmesi için geliştirilmiştir. Menteşeli şeffaf kapak, pano içerisindeki ekipmanın kontrol edilmesine yardımcı olur.
Üretici, standart yapıdaki KG 9003 için IP66 koruma derecesi ve IK08 mekanik darbe dayanımı belirtmektedir. Belirli ek geçmeli kablo rakorları kullanıldığında farklı IP seviyeleri oluşabileceği için uygulamaya uygun aksesuar seçimi önemlidir.
Geniş Kablo Giriş Seçenekleri

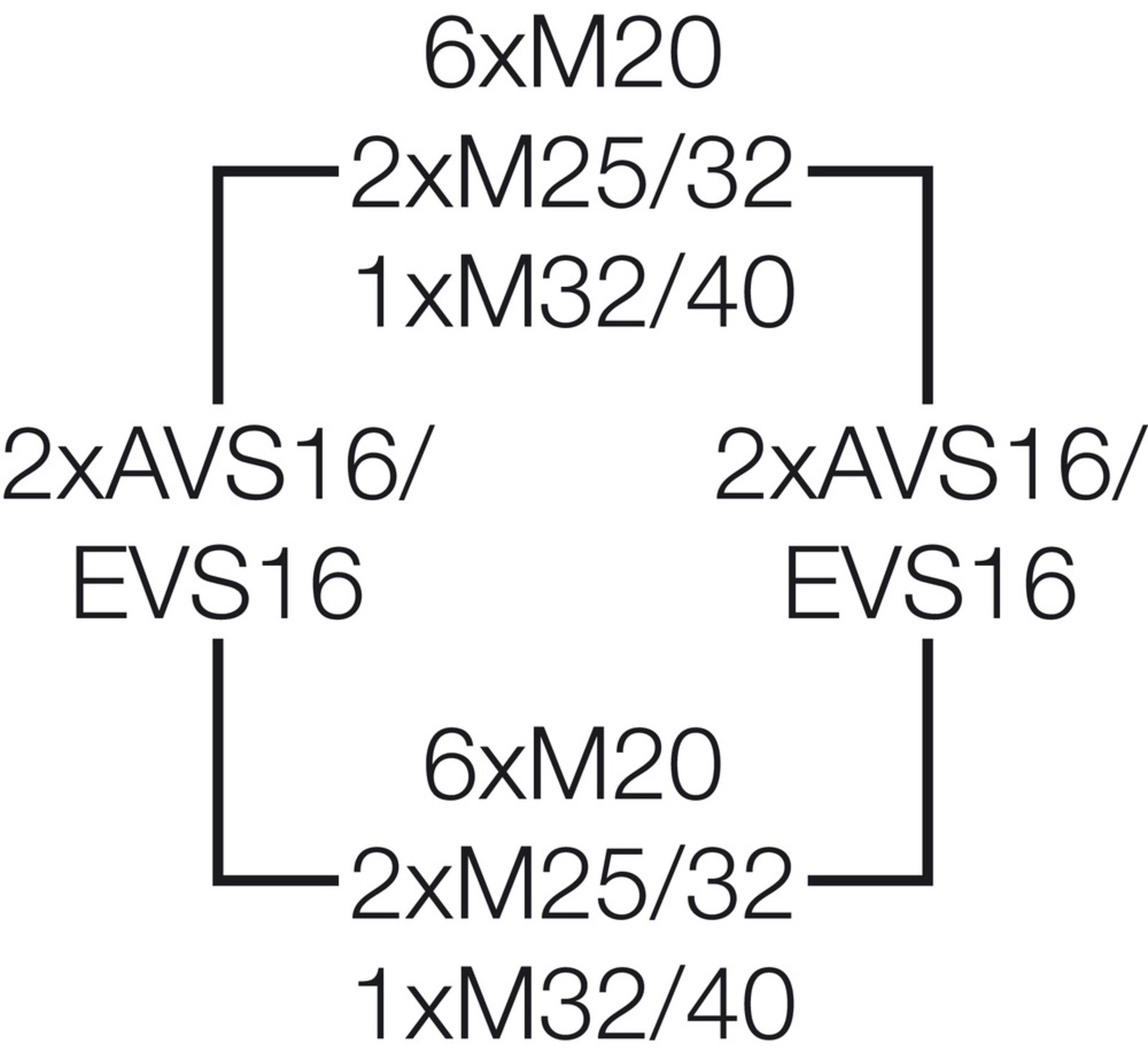

KG 9003 üzerinde üst ve alt duvarlarda farklı kablo çaplarına yönelik metrik girişler bulunur. 6 adet M20, 2 adet M25/M32 ve 1 adet M32/M40 giriş kombinasyonu, farklı kablo ve rakor ihtiyaçlarına uyum sağlar.
IK08 Darbe Dayanımlı Pano Kutusu
Hensel KG 9003, IK08 darbe dayanımı sayesinde endüstriyel elektrik muhafazalarında mekanik dayanım gerektiren uygulamalarda kullanılabilir. Polistiren gövdesi ve 3 mm malzeme kalınlığına sahip kapak/alt gövde yapısı profesyonel pano uygulamalarına uygundur.
Kullanım Alanları
- Elektrik panoları
- Endüstriyel boş pano uygulamaları
- Elektrik ve elektronik ekipman muhafazası
- Kontrol panoları
- Otomasyon uygulamaları
- Makine kontrol sistemleri
- Taşıma rayı montajlı cihazlar
- Montaj plakalı pano uygulamaları
- Kablo bağlantı ve ekipman muhafazası
- Korunaklı iç ve dış ortam elektrik tesisatları
Hensel KG 9003 Neden Tercih Edilir?
Hensel KG 9003 Boş Pano 253x217x115 mm, geniş iç hacmi, IP66 koruma derecesi, IK08 darbe dayanımı ve montaj plakası veya taşıma rayı kullanımına uygun yapısıyla elektrik ve endüstriyel ekipman muhafazası için profesyonel bir çözümdür.
Menteşeli şeffaf kapak, farklı M20-M40 kablo girişleri, 1000 V nominal izolasyon gerilimi ve 205 x 182 x 95 mm montaj ölçüleri sayesinde pano tasarımlarında ekipmanların düzenli şekilde yerleştirilmesine yardımcı olur.
GTİP Bilgileri
GTİP / Gümrük Tarife Numarası: 85381000
Barkod Bilgileri
EAN / Barkod: 4012591611639
Ürün Satış Bilgileri
| Hensel Ürün Numarası |
3300141 |
| Ambalaj Birimi |
1 Adet |
| ETIM |
EC000058 - Empty Cabinet |
Hensel KG 9003 253x217x115 mm IP66 Boş Pano, elektrik, otomasyon, kontrol ve endüstriyel ekipmanların muhafaza edilmesi için tasarlanmıştır. Montaj plakası veya taşıma rayı ile cihaz montajına uygun yapısı ve geniş kablo giriş seçenekleriyle profesyonel pano uygulamalarında kullanılabilir.
