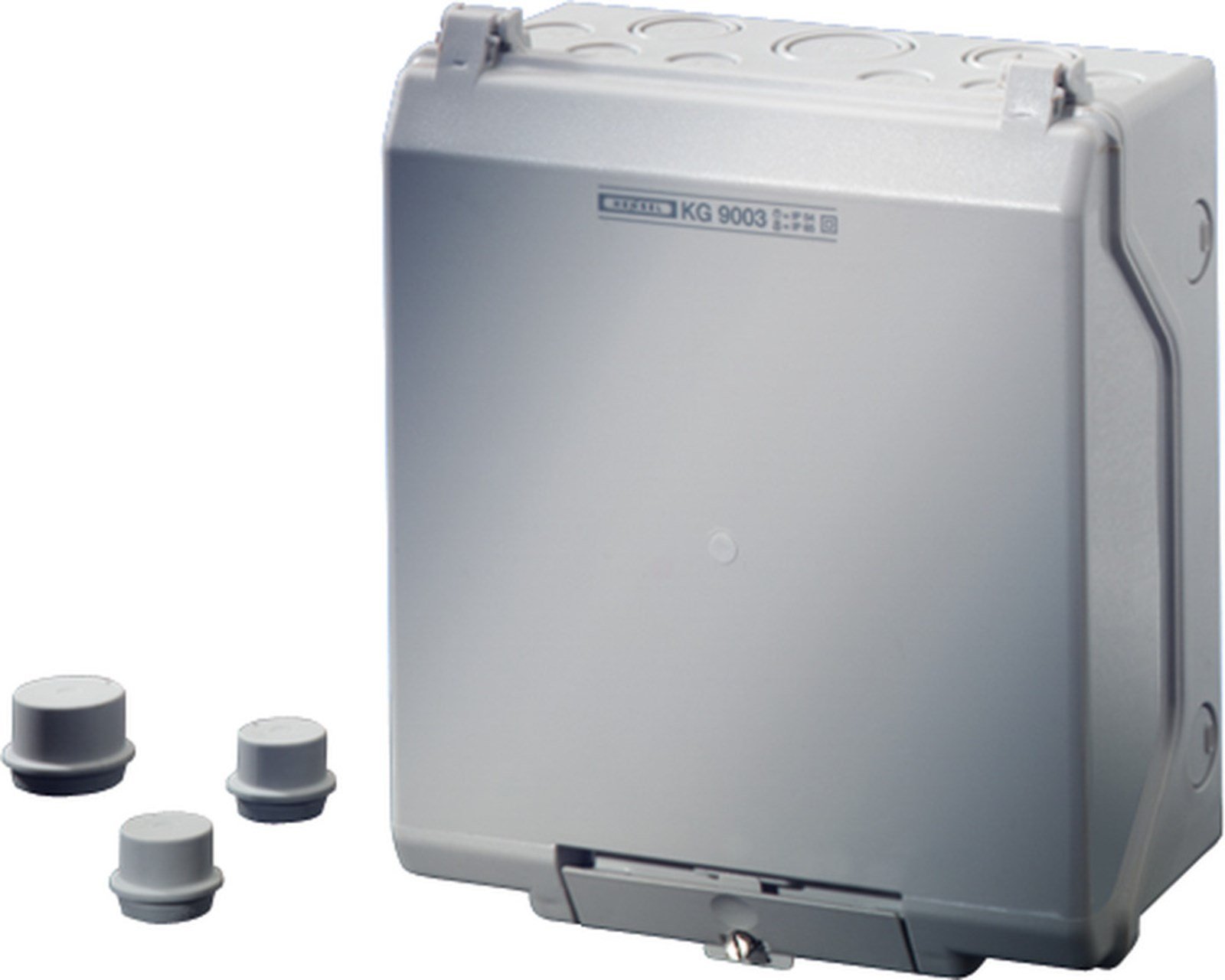

Hensel KG 9003 IN Boş Pano 253x217x115 mm IP66
Hensel KG 9003 IN, elektrik ve otomasyon cihazlarının muhafazası ve montajı için tasarlanmış boş pano kutusudur. Hensel KG serisinde yer alan ürün, cihazların taşıma rayı veya montaj plakası üzerinden monte edilmesine uygundur.

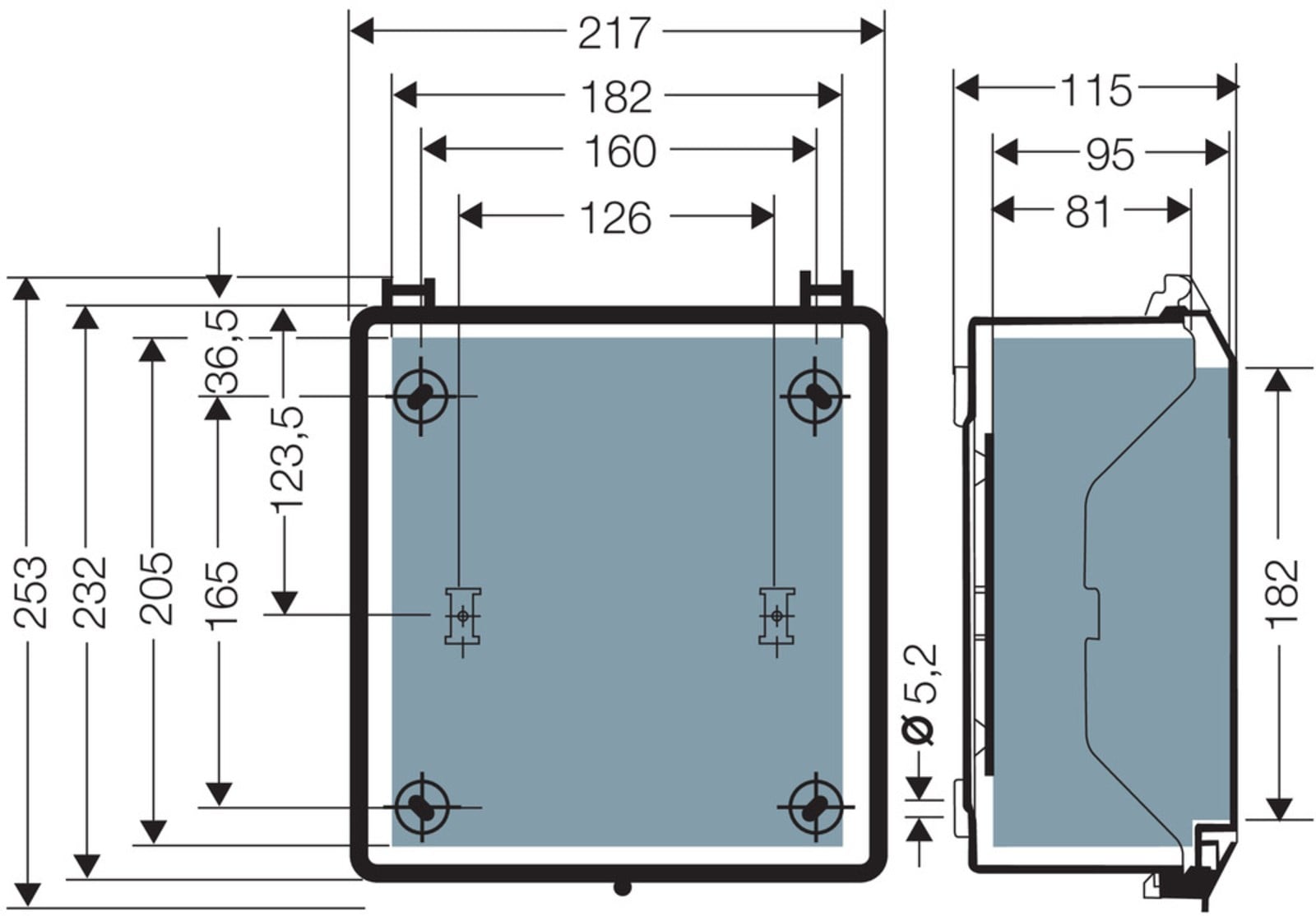

Ürünün dış ölçüleri 253 x 217 x 115 mm, gömme montaj ölçüleri ise 205 x 182 x 95 mm'dir. Pano gövdesi polistiren malzemeden üretilmiş olup RAL 7035 gri renktedir.
IP66 koruma sınıfına ve IK08 darbe dayanımına sahip KG 9003 IN, menteşeli ve opak kapağa sahiptir. Kapak aletle kilitlenebilir. Ürün, korunaklı tesisatlarda elektrik, otomasyon ve kontrol ekipmanlarının güvenli şekilde muhafaza edilmesine yardımcı olur.
Hensel KG 9003 IN Özellikleri
- KG serisi boş pano kutusu
- Elektrik ve otomasyon cihazları için uygun
- Taşıma rayı veya montaj plakası ile montaj
- 253 x 217 x 115 mm dış ölçüler
- 205 x 182 x 95 mm gömme montaj ölçüleri
- IP66 koruma sınıfı
- IK08 darbe dayanımı
- Koruma sınıfı II
- 1000 V nominal izolasyon gerilimi
- Menteşeli opak kapak
- Aletle kilitlenebilir kapak
- M20, M25, M32 ve M40 metrik kablo girişleri
- Polistiren gövde
- RAL 7035 gri renk
- Halojensiz yapı
- -25 °C ile +60 °C ortam sıcaklığı
- IEC 62208 standardına uygun
Teknik Özellikler
| Marka |
Hensel |
| Model |
KG 9003 IN |
| Ürün No |
33001002 |
| Ürün Tipi |
Boş Pano / Boş Kutu |
| Seri |
KG |
| Dış Ölçüler |
253 x 217 x 115 mm |
| Gömme Montaj Ölçüleri |
205 x 182 x 95 mm |
| Montaj |
Taşıma Rayı veya Montaj Plakası |
| Montaj Plakası Derinliği |
95 mm |
| Taşıma Rayı Montaj Derinliği |
89 mm |
| Kapak Tipi |
Menteşeli |
| Kapak |
Opak |
| Kapak Kilitleme |
Aletle Kilitlenebilir |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
IK08 |
| Koruma Sınıfı |
II |
| Nominal İzolasyon Gerilimi |
1000 V |
| Güç Yayma Kapasitesi |
Pde 17,6 W / 40 K |
| Kablo Girişleri |
M20 / M25 / M32 / M40 |
| Kablo Giriş Konumu |
Üst ve Alt Duvar |
| Malzeme |
Polistiren |
| Renk |
RAL 7035 Gri |
| Halojensiz |
Evet |
| Silikon İçermez |
Hayır |
| Uygulama Alanı |
Korunaklı Tesisat |
| Çalışma Sıcaklığı |
-25 °C ile +60 °C |
| Bağıl Nem @ 40 °C |
≤ %50 |
| Bağıl Nem @ 25 °C |
≤ %100 |
| Net Ağırlık |
0,66 kg |
| Maksimum Statik Yük - Montaj Plakası / Taşıma Rayı |
1,6 kg |
| Maksimum Statik Yük - Kapak |
1,6 kg |
| Standart |
IEC 62208 |
| Ambalaj Birimi |
1 Adet |

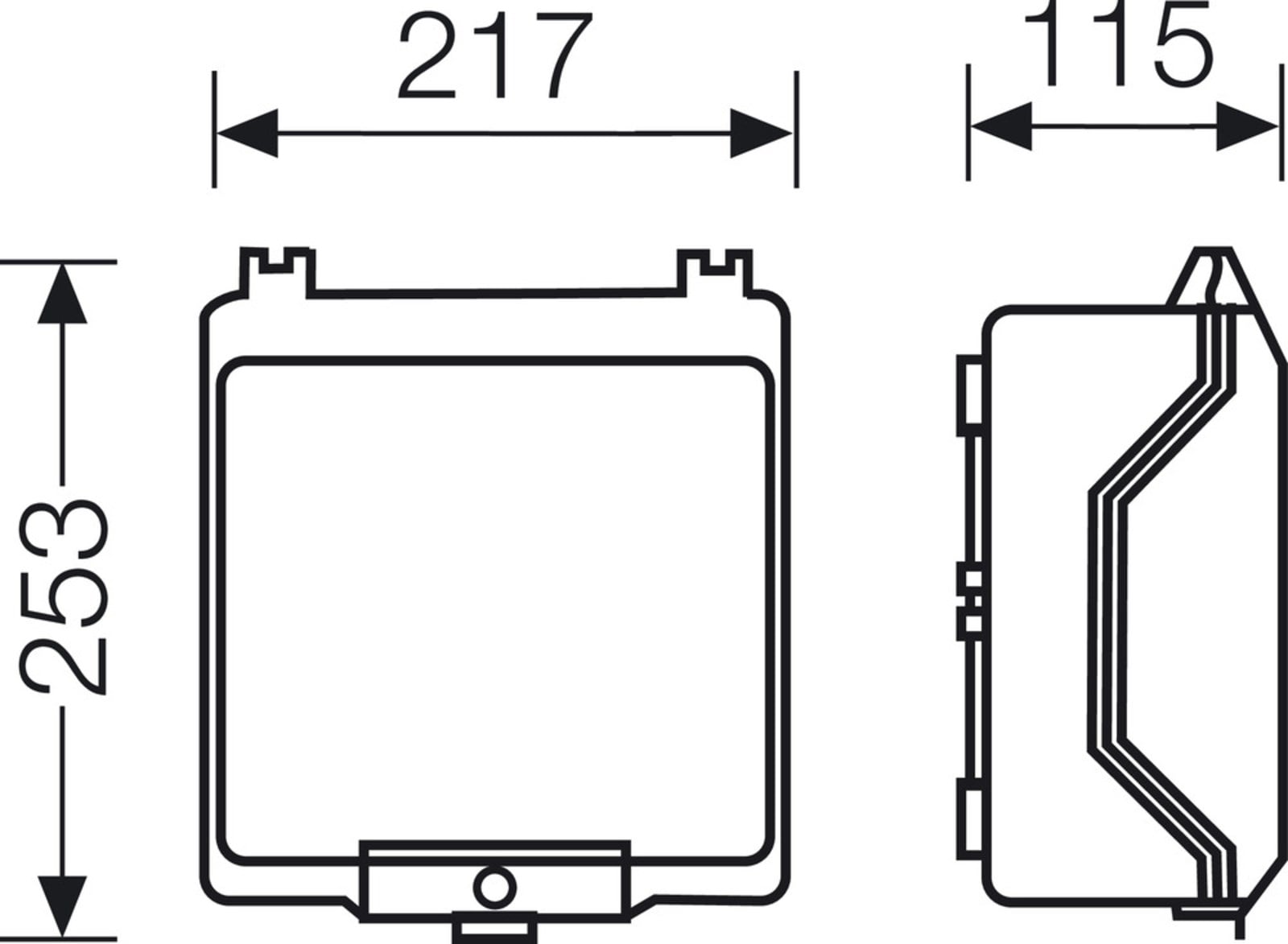

253 x 217 x 115 mm Boş Pano
Hensel KG 9003 IN, KG 9001 IN ve KG 9002 IN modellerine göre daha geniş montaj hacmi sunan boş pano kutusudur. Dış ölçüleri 253 x 217 x 115 mm, gömme montaj ölçüleri ise 205 x 182 x 95 mm'dir.
IP66 Koruma
KG 9003 IN IP66 koruma derecesine sahiptir. Ürün, uygun montaj ve kablo rakoru kullanımıyla elektrik ve otomasyon ekipmanlarının çevresel etkilere karşı korunmasına yardımcı olur.
Taşıma Rayı ve Montaj Plakası
Pano içerisindeki cihazlar taşıma rayı veya montaj plakası üzerinden monte edilebilir. Montaj plakası derinliği 95 mm, taşıma rayı montaj derinliği ise 89 mm'dir.

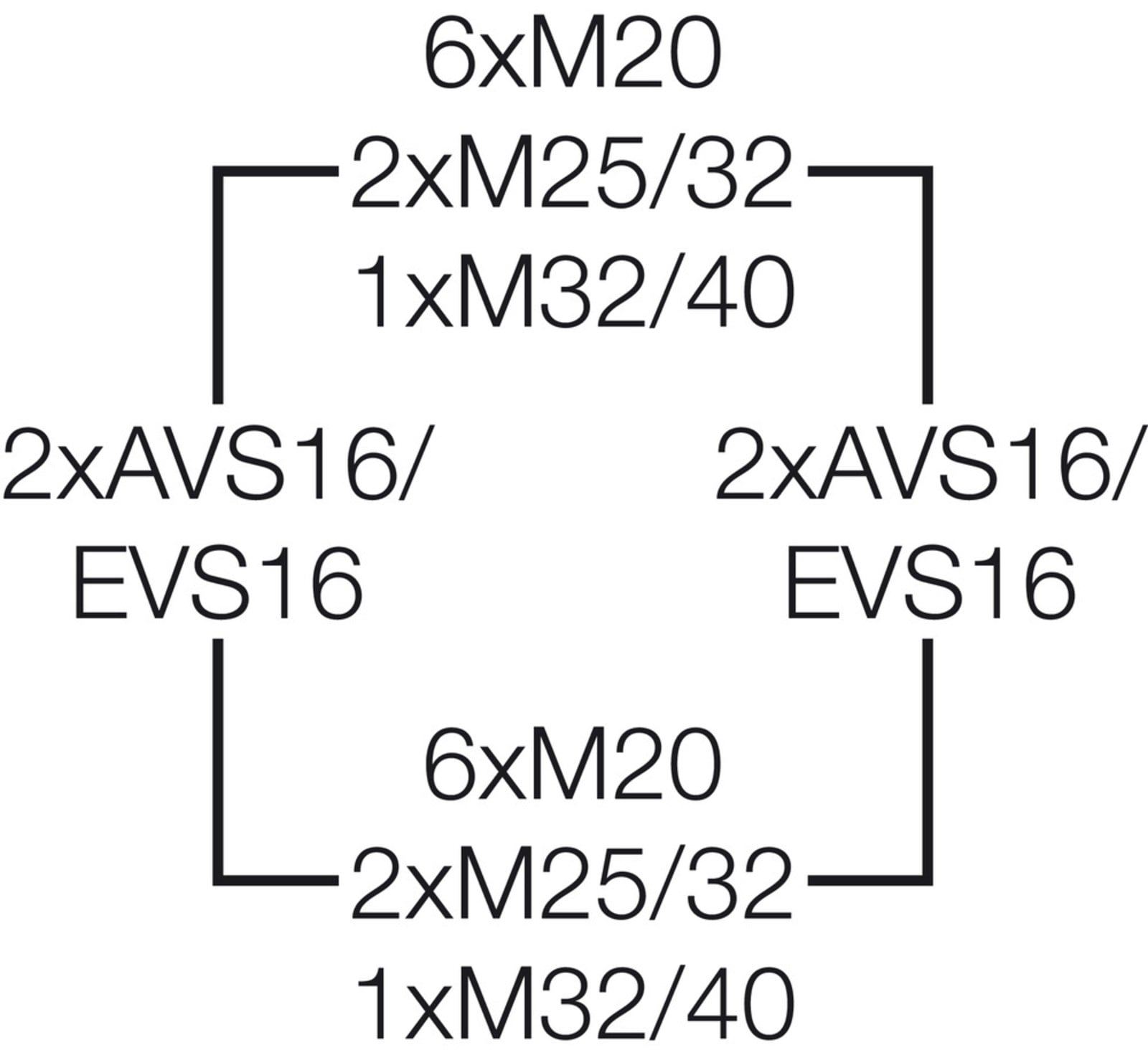

M20, M25, M32 ve M40 Kablo Girişleri
Kablo girişleri üst ve alt duvarlarda bulunur. Hensel teknik verilerine göre metrik girişler M20, M25, M32 ve M40 ölçülerini destekler.
IK08 Darbe Dayanımı
Ürün IK08 darbe dayanımına sahiptir. Polistiren gövde ve menteşeli kapak yapısı, uygun endüstriyel muhafaza uygulamalarında mekanik korumaya katkı sağlar.
1000 V Nominal İzolasyon Gerilimi
Hensel KG 9003 IN, Koruma Sınıfı II ve 1000 V nominal izolasyon gerilimi özelliklerine sahiptir. DIN EN 60670-24 kapsamında güç yayma kapasitesi Pde 17,6 W / 40 K olarak belirtilmektedir.
Korunaklı Tesisatlar
Ürün üretici tarafından korunaklı tesisatlar için tanımlanmaktadır. Çalışma sıcaklığı -25 °C ile +60 °C arasındadır. Bağıl nem değeri 40 °C'de ≤ %50, 25 °C'de ≤ %100 olarak belirtilmiştir.
Kullanım Alanları
- Elektrik panoları
- Otomasyon panoları
- PLC ve kontrol ekipmanları
- Taşıma rayı montaj uygulamaları
- Montaj plakalı pano uygulamaları
- Klemens ve kontrol elemanları
- Endüstriyel elektrik tesisatları
- Makine otomasyonu
- Korunaklı iç ve dış ortam tesisatları
GTİP Bilgileri
GTİP / HS Kodu: 85381000
Barkod Bilgileri
EAN / GTIN: 4012591110170
