Hensel KV 9103 Klemensli Küçük Tip Dağıtım Panosu 197x102x92 mm IP65 3 Modül (KV 9103)

Hensel KV 9103 Klemensli Küçük Tip Dağıtım Panosu 197x102x92 mm IP65 3 Modül

Hensel KV 9103, elektrik tesisatlarında otomatik sigorta, kaçak akım koruma cihazı ve benzeri DIN rayı tipi cihazların güvenli şekilde monte edilmesi için tasarlanmış klemensli küçük tip dağıtım panosudur. ENYBOARD KV serisinde yer alan ürün, FIXCONNECT® N ve PE klemensleri ile birlikte sunulur.

KV 9103, 35 mm şapkalı DIN rayına monte edilen cihazlar için kullanılabilir ve tek sırada 3 modül x 18 mm cihaz kapasitesine sahiptir. Üreticiye göre 63 A'ya kadar DIN rayı cihazlarının montajına uygundur.

Ürünün nominal gerilimi 400 V AC, nominal izolasyon gerilimi 690 V AC ve klemens nominal akımı 101 A'dır. Koruma sınıfı II, koruma derecesi ise IP65'tir.

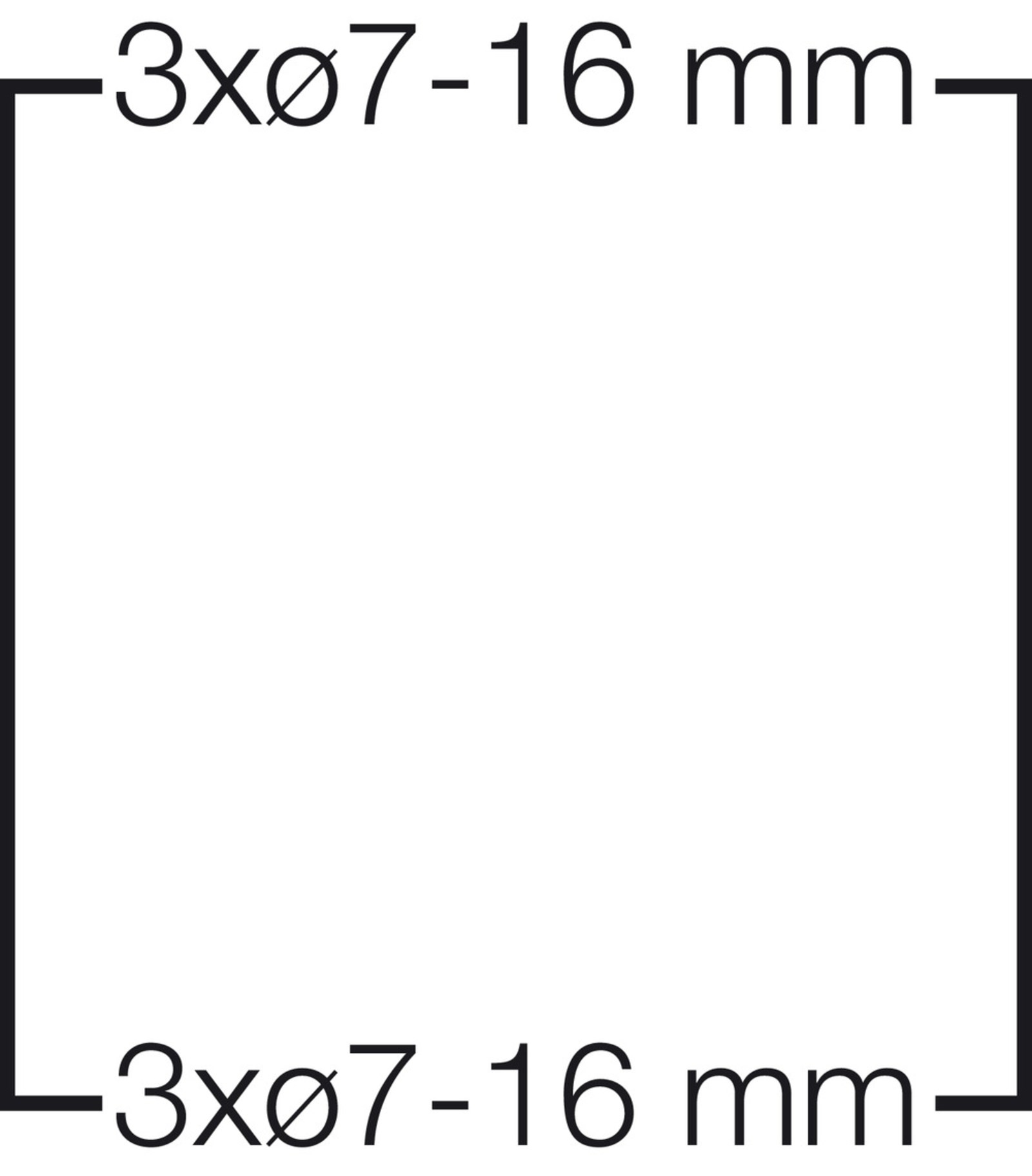

Pano üzerinde şeffaf kapak ve koparılabilir cihaz açıklıkları bulunur. Kablo girişleri elastik sızdırmazlık membranları üzerinden yapılır. Duvar üst ve alt bölümünde 3 adet giriş bulunur ve 7-16 mm kablo çaplarını destekler.

Hensel KV 9103 Özellikleri

• ENYBOARD KV serisi küçük tip dağıtım panosu
• FIXCONNECT® N ve PE klemensleri
• DIN rayına montaj
• 35 mm şapkalı DIN rayı uyumluluğu
• 63 A'ya kadar cihaz montajı
• 1 sıra, 3 modül kapasitesi
• 400 V nominal gerilim
• 690 V AC nominal izolasyon gerilimi
• 101 A klemens nominal akımı
• Koruma sınıfı II
• IP65 koruma
• Şeffaf kapak
• Koparılabilir cihaz açıklıkları
• 3 adet elastik sızdırmazlık membranlı kablo girişi
• 7-16 mm kablo çapı desteği
• Polistiren gövde
• Halojensiz ve silikon içermeyen yapı
• Gri RAL 7035 gövde
• Kızgın tel dayanımı 750 °C
• UL 94 V-2

Teknik Özellikler

3 Modüllü Klemensli Dağıtım Panosu

Hensel KV 9103, kompakt yapıya sahip küçük tip dağıtım panosudur. Tek sıra üzerinde 3 modül cihaz kapasitesi bulunur. DIN 43880 ölçülerine uygun DIN rayı cihazlarının yerleştirilmesi için tasarlanmıştır.

63 A'ya Kadar DIN Rayı Cihazları

KV 9103, 63 A'ya kadar otomatik sigorta, kaçak akım koruma şalteri ve benzeri DIN rayı tipi cihazların montajına uygundur. Ürün üzerinde 35 mm şapkalı DIN rayı bulunur.

FIXCONNECT N ve PE Klemensleri

Dağıtım panosunda FIXCONNECT® N ve PE klemensleri bulunur. Plug-in klemens bağlantısı 1,5-4 mm² bakır iletkenler için, vida klemens bağlantısı ise kullanılan iletken tipine göre 1,5-25 mm² aralığında destek sunar.

400 V ve 690 V İzolasyon

Ürünün nominal gerilimi 400 V AC, nominal izolasyon gerilimi 690 V AC'dir. Klemens nominal akımı 101 A olarak belirtilmiştir ve ürün koruma sınıfı II'ye sahiptir.

IP65 Koruma

Hensel KV 9103 IP65 koruma derecesine sahiptir. Elastik sızdırmazlık membranları ve birlikte verilen sızdırmazlık tapaları sayesinde belirtilen koruma sınıfının korunmasına yardımcı olur.

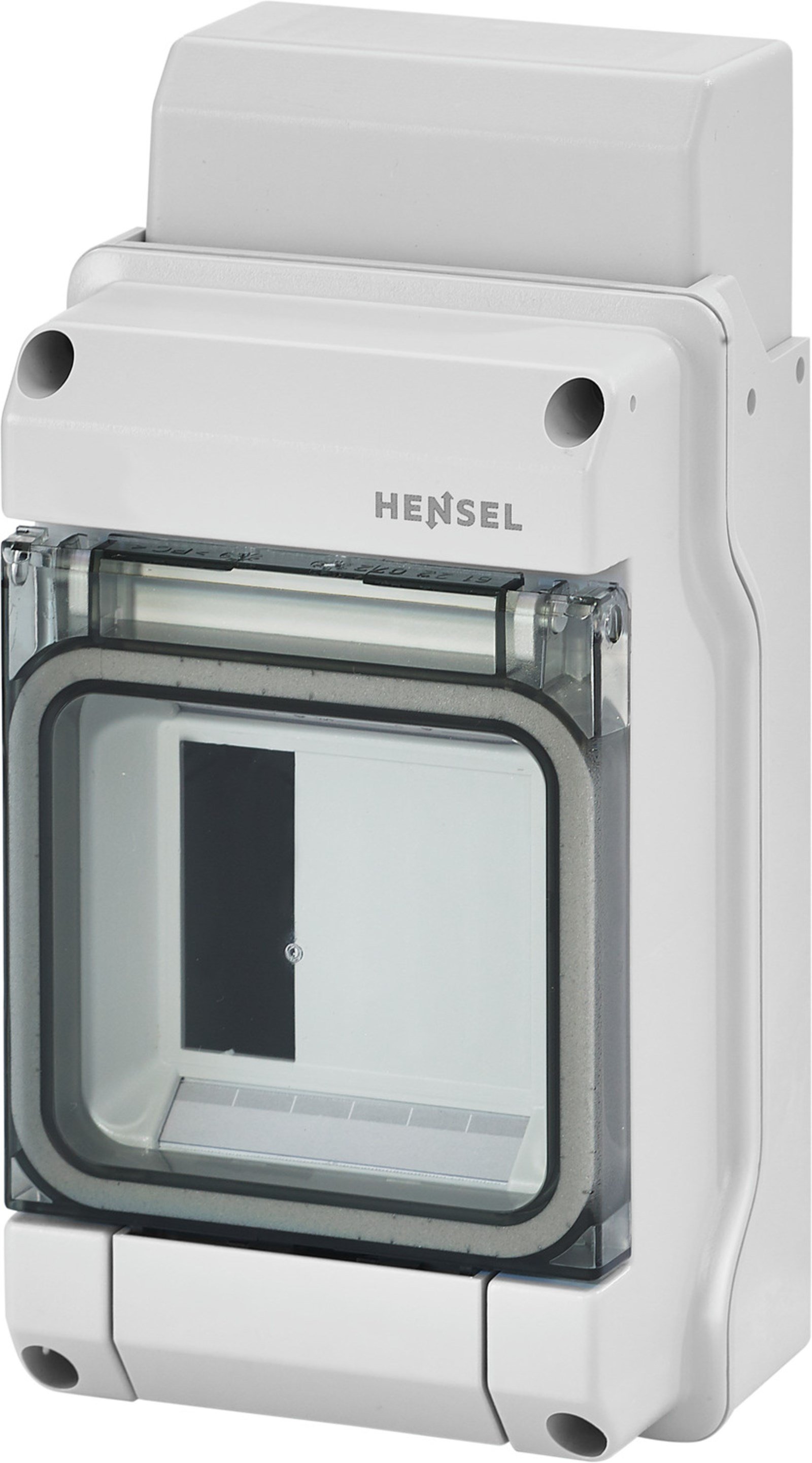

Şeffaf Kapak

Üründe şeffaf kapak bulunur. Cihaz açıklıkları koparılabilir yapıdadır. Şeffaf kapak, pano içerisindeki cihazların dışarıdan kontrol edilmesini kolaylaştırır.

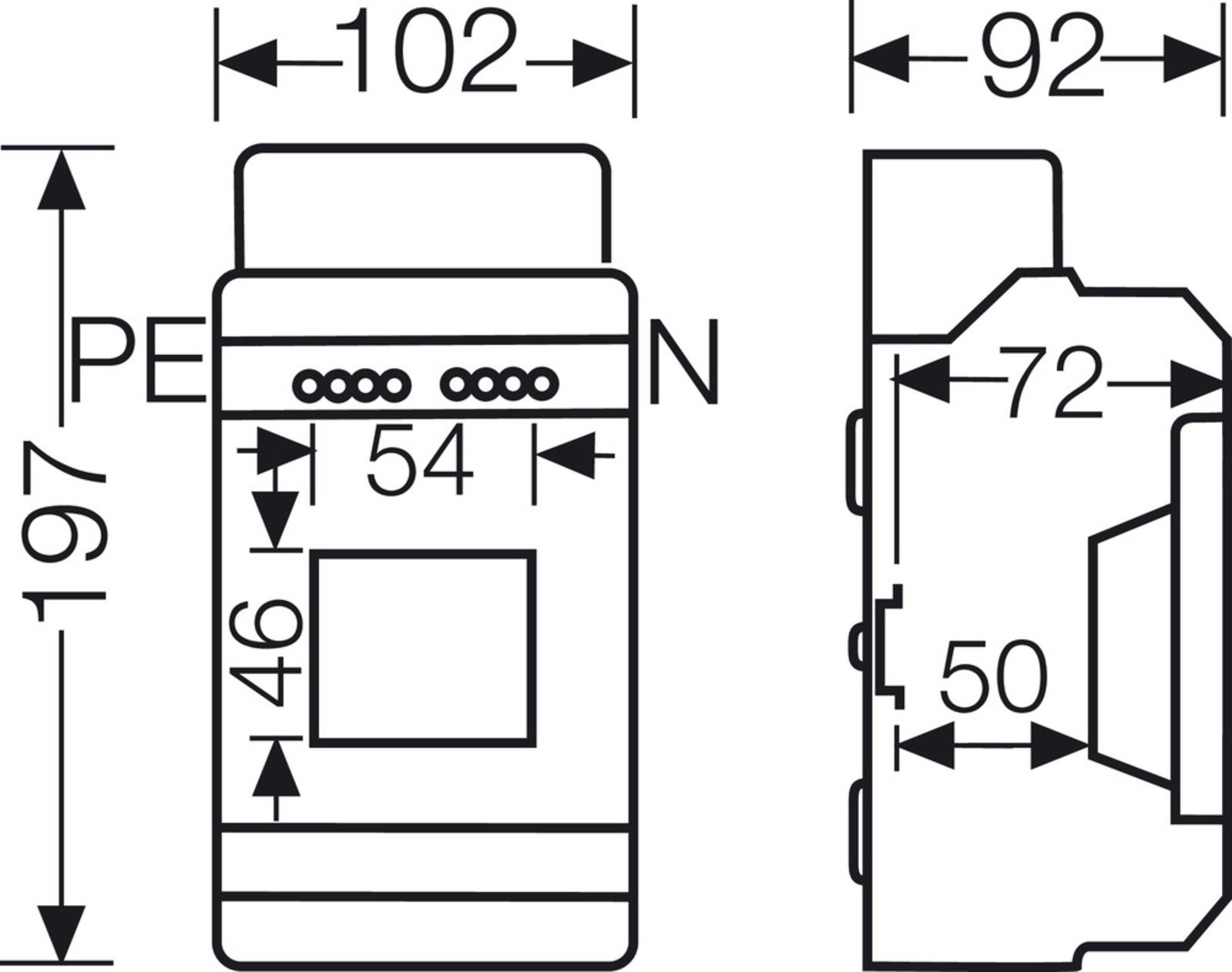

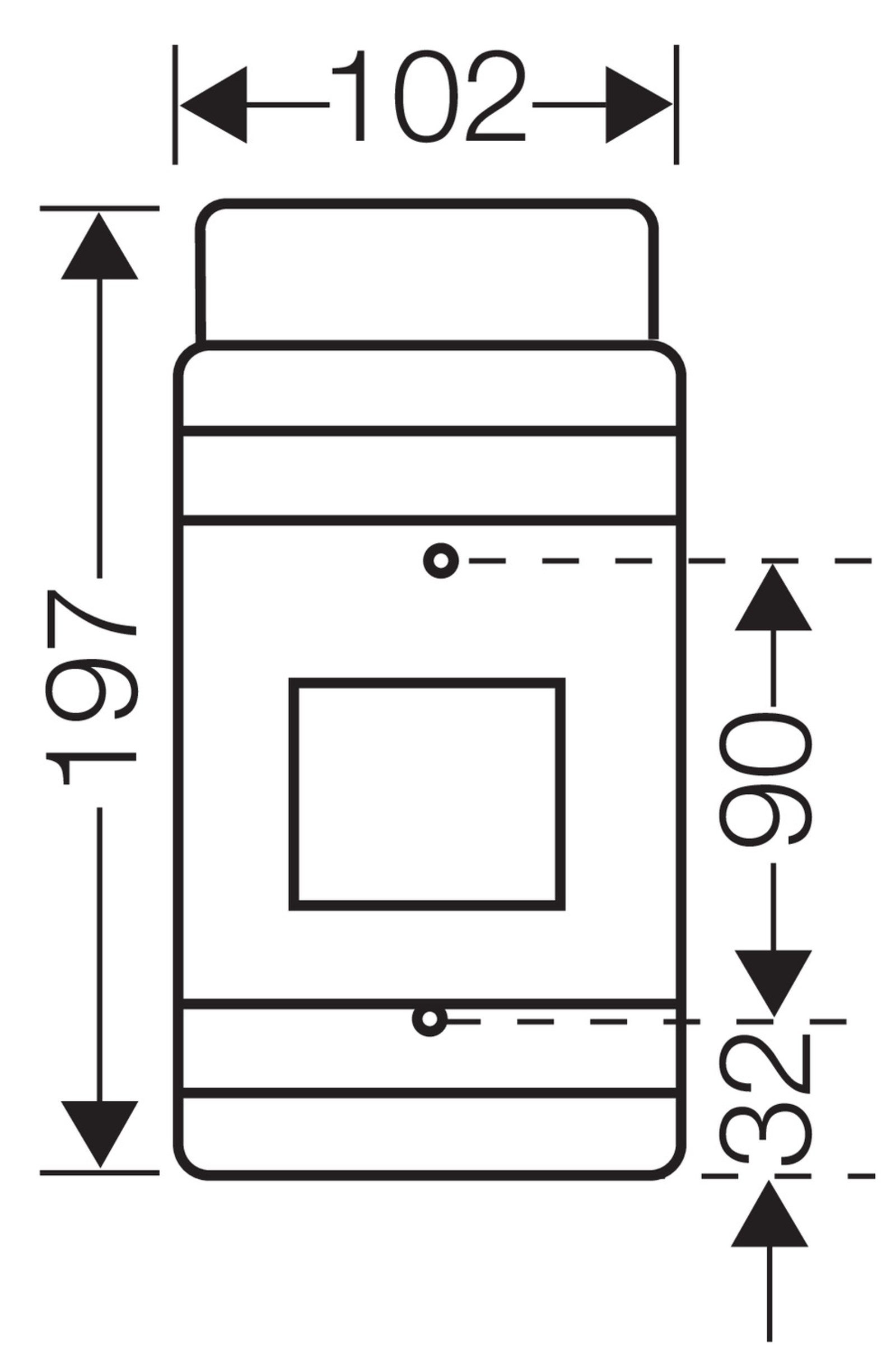

197x102x92 mm Kompakt Tasarım

KV 9103'ün ölçüleri 197 x 102 x 92 mm olup net ağırlığı yaklaşık 0,414 kg'dır. Kompakt ölçüleri sayesinde küçük elektrik dağıtım noktalarında ve sınırlı montaj alanlarında kullanılabilir.

Hensel Türkiye ve Hensel Bayileri

Hensel KV 9103, Hensel'in ENYBOARD KV serisi klemensli küçük tip dağıtım panoları arasında yer alır. Hensel Türkiye'nin resmi ürün verilerinde ürünün teknik özellikleri, ürün numarası, EAN ve gümrük tarife bilgileri yayınlanmaktadır. Endüstrio üzerinden Hensel Türkiye, Hensel bayileri ve Hensel dağıtım panoları ürün seçeneklerine ulaşabilirsiniz.

GTİP Bilgileri

GTİP / HS Kodu: 85381000

Barkod Bilgileri

EAN / GTIN: 4012591620907
