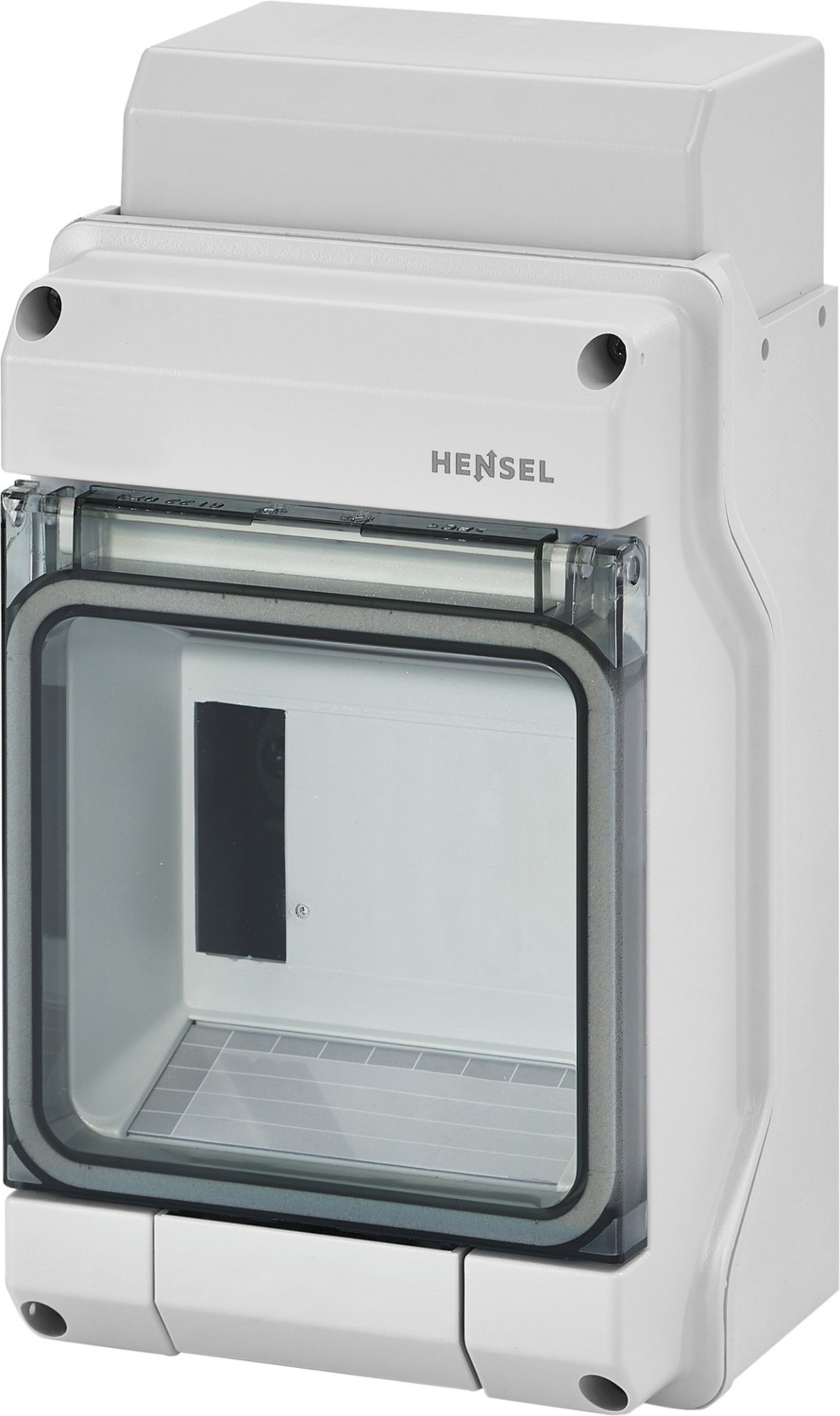

Hensel KV 9104 4,5 Modül Dağıtım Panosu IP65 (KV 9104)

Hensel KV 9104 4,5 Modül Dağıtım Panosu IP65

Hensel KV 9104, elektrik tesisatlarında modüler cihazların, devrelerin ve bağlantı elemanlarının güvenli şekilde dağıtılması için tasarlanmış küçük tip dağıtım panosudur. ENYBOARD serisinde yer alan ürün, 1 sıra ve 4,5 modül kapasitesiyle 35 mm üst şapkalı DIN ray üzerine monte edilen cihazların kullanımına uygundur.

Hensel KV 9104 dağıtım panosu, IP65 koruma derecesi ve II koruma sınıfı ile korunaklı elektrik tesisatlarında kullanılabilir. FIXCONNECT® N ve PE klemensleri, nötr ve koruma iletkenlerinin düzenli ve güvenli şekilde bağlanmasına yardımcı olur.

Hensel KV 9104 Özellikleri

• 4,5 modüllü küçük tip dağıtım panosu
• 1 sıralı yapı
• IP65 koruma derecesi
• II koruma sınıfı
• 400 V nominal gerilim
• 690 V AC nominal izolasyon gerilimi
• DIN rayına montaj için uygun
• 63 A'ye kadar cihaz yerleşimine uygun
• 35 mm üst şapkalı DIN ray profili
• FIXCONNECT® N ve PE klemensleri
• Şeffaf kapak
• 4,5 modül x 18 mm cihaz açıklığı
• Üst ve alt duvarda elastik sızdırmazlık membranlı kablo girişleri
• 7-16 mm ve 10-20 mm kablo çapı aralıkları
• Polistiren gövde
• RAL 7035 gri renk
• Halojensiz ve silikonsuz malzeme
• DIN EN 60670-1 ve DIN EN 60670-24 standartlarına uygunluk

Teknik Özellikler

4,5 Modüllü DIN Rayı Dağıtım Panosu

Hensel KV 9104 4,5 modül dağıtım panosu, 35 mm üst şapkalı DIN ray profiline monte edilen modüler cihazların yerleştirilmesi için tasarlanmıştır. Üretici, ürünün In ≤ 63 A cihaz yerleşimine uygun olduğunu belirtmektedir.

1 sıralı ve 4,5 modüllü kompakt yapısı sayesinde küçük ve orta ölçekli elektrik dağıtım, kontrol ve otomasyon uygulamalarında alanın verimli kullanılmasına yardımcı olur.

FIXCONNECT® N ve PE Klemensleri

Hensel KV 9104, FIXCONNECT® N ve PE klemens teknolojisine sahiptir. Yaylı bağlantılar 1,5-4 mm² aralığındaki bakır iletkenler için kullanılabilir. Vidalı bağlantılar ise uygulama tipine göre daha geniş iletken kesitlerini destekler ve üretici verilerinde bazı bağlantılar için 1,5-25 mm² aralığına kadar değerler belirtilmiştir.

IP65 Koruma ve Şeffaf Kapak

IP65 koruma derecesine sahip KV 9104, korunaklı tesisatlarda elektrik devreleri ve modüler cihazların muhafaza edilmesine yardımcı olur. Şeffaf kapak, pano içerisindeki cihazların ve devrelerin hızlı şekilde kontrol edilmesini kolaylaştırır.

Kablo Girişleri

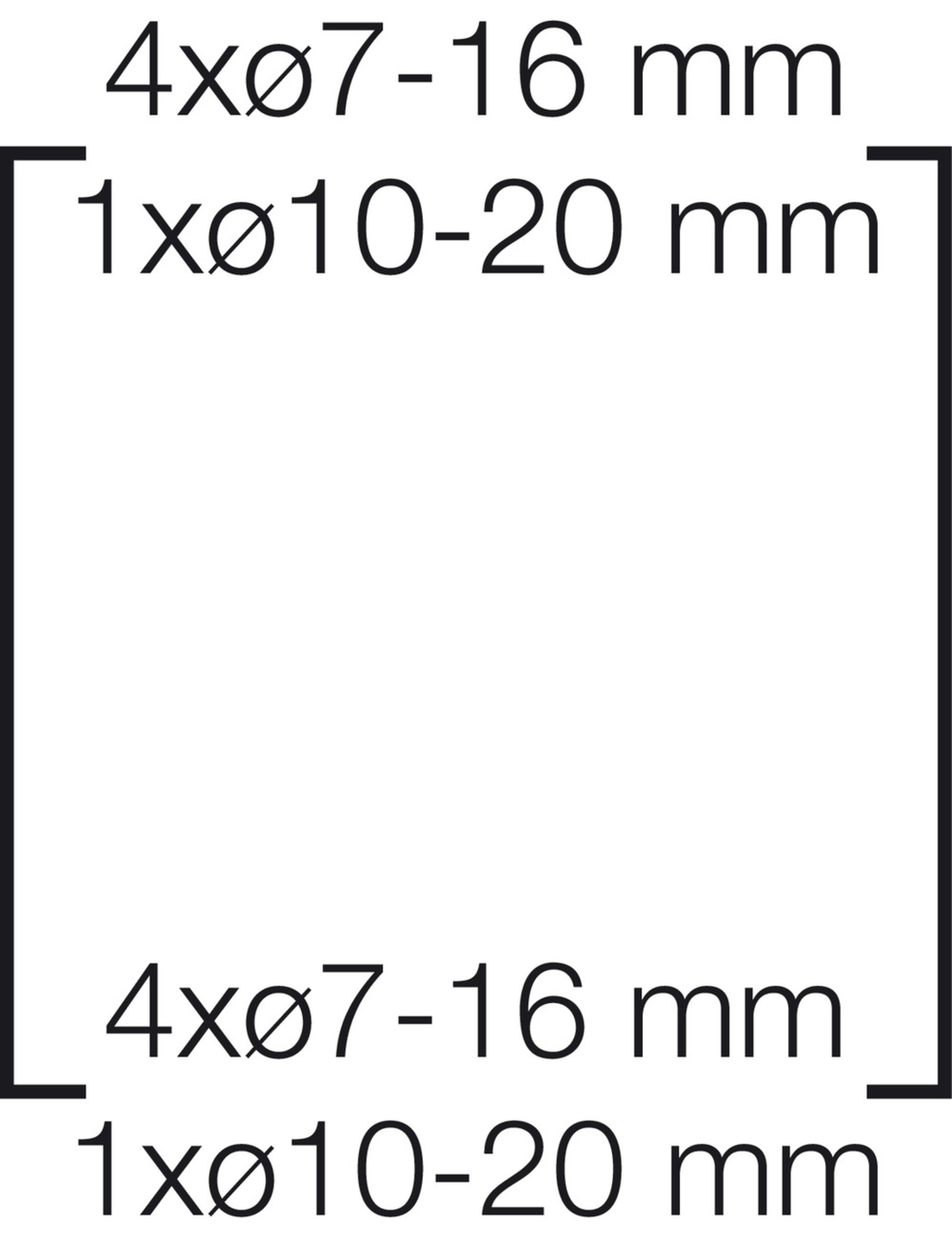

Ürünün üst ve alt duvarlarında elastik sızdırmazlık membranlı kablo girişleri bulunmaktadır. 7-16 mm ve 10-20 mm kablo çaplarını karşılayan giriş seçenekleri, farklı kablo ölçülerinin pano içerisine alınmasına yardımcı olur.

Birlikte Verilen Aksesuarlar

• Kapatma tapası
• Taşıma rayları
• Devre tanımlama etiketleme şeritleri
• Kablo girişi örtme kapağı

Kullanım Alanları

• Elektrik dağıtım panoları
• Küçük tip dağıtım panoları
• DIN rayı cihaz uygulamaları
• Otomatik sigorta ve modüler cihaz montajı
• Kontrol ve kumanda devreleri
• Otomasyon sistemleri
• Makine elektrik tesisatları
• Endüstriyel elektrik uygulamaları
• Korunaklı iç ve dış ortam tesisatları
• Nötr ve PE bağlantı uygulamaları

Hensel KV 9104 Neden Tercih Edilir?

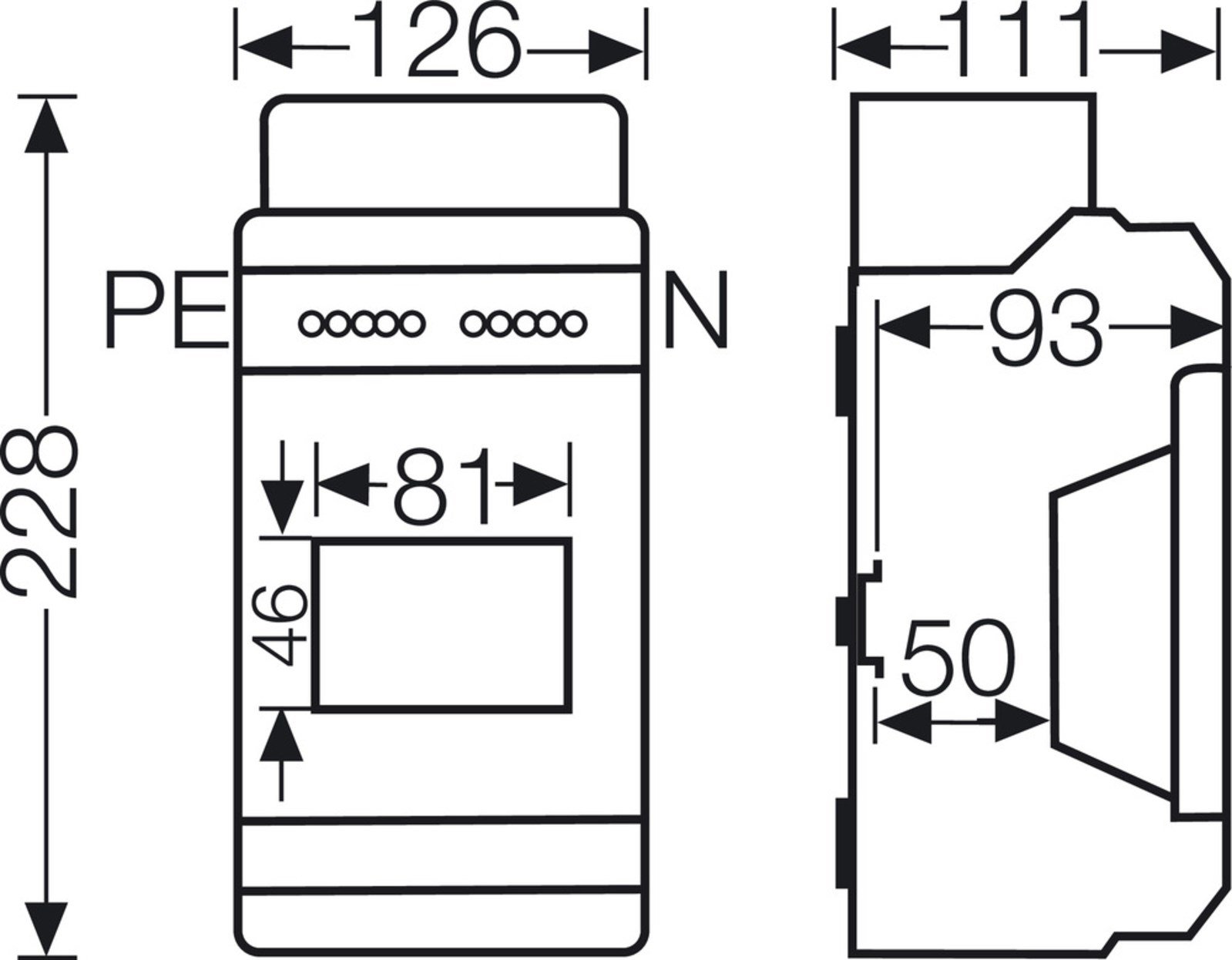

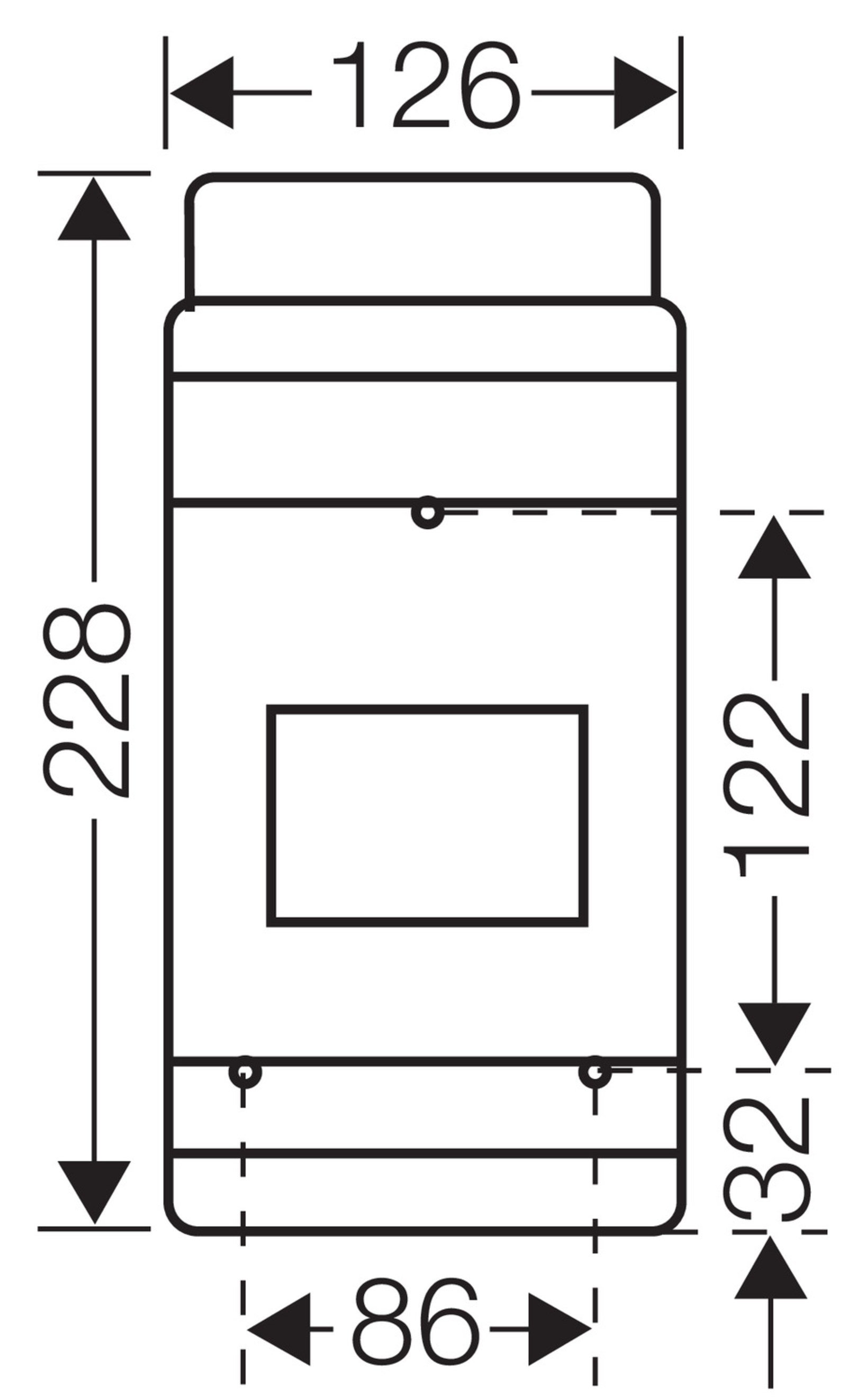

Hensel KV 9104 4,5 Modül Dağıtım Panosu, 228 x 126 x 111 mm ölçüleri, IP65 koruma derecesi, şeffaf kapağı, DIN rayı uyumluluğu ve FIXCONNECT® N-PE klemensleriyle profesyonel elektrik dağıtım ve kontrol uygulamaları için geliştirilmiştir.

400 V nominal gerilim, 690 V nominal izolasyon gerilimi ve 63 A'ye kadar DIN rayı cihaz yerleşim kapasitesi sayesinde konut, ticari yapı, makine ve endüstriyel tesisatlarda çeşitli dağıtım ve kontrol uygulamalarında kullanılabilir.

GTİP Bilgileri

GTİP / Gümrük Tarife Numarası: 85381000

Barkod Bilgileri

EAN / Barkod: 4012591620914

Ürün Satış Bilgileri

Hensel KV 9104 4,5 Modül IP65 Dağıtım Panosu, FIXCONNECT® N ve PE klemensleri, DIN rayı montajı, şeffaf kapak ve kompakt gövdesiyle elektrik dağıtım, otomasyon ve kontrol uygulamalarında profesyonel bir çözümdür.
