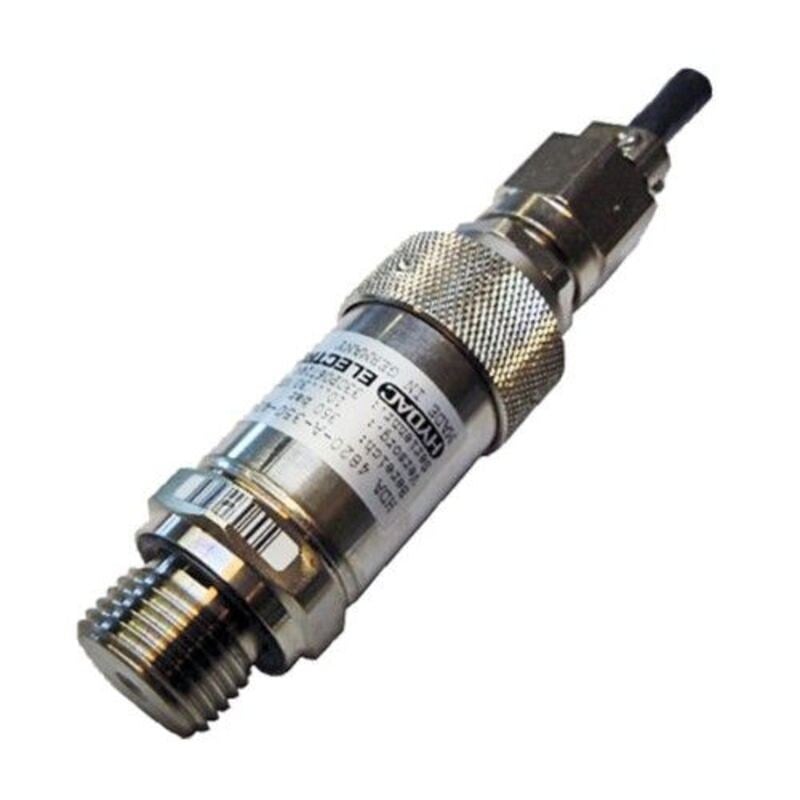

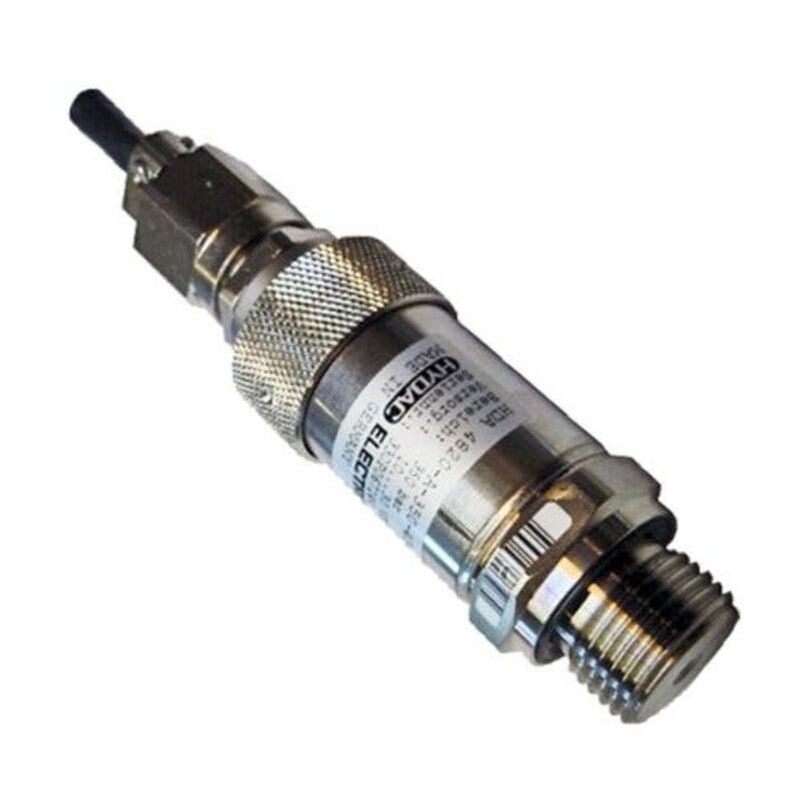

HYDAC 923758 HDA 4820-A-0350-424(06M) 350 bar Basınç Transmitteri
HYDAC 923758 HDA 4820-A-0350-424(06M), çelik tesislerinin zorlu çalışma koşullarında yüksek hassasiyetli basınç ölçümü için geliştirilen HDA 4800 serisi basınç transmitteridir. Ürün, paslanmaz çelik membran üzerinde ince film gerinim ölçer teknolojisine sahip sağlam bir sensör hücresi kullanır. Güçlü EMC özellikleri ve kapsülleme yapısı sayesinde yüksek elektromanyetik parazit, nem ve titreşim bulunan endüstriyel ortamlarda güvenilir sinyal kararlılığı sağlar.
Bu model 0–350 bar çalışma basıncı aralığına, 4–20 mA analog çıkış sinyaline ve 10–30 V DC besleme gerilimine sahiptir. G1/2 A ISO 1179-2 erkek mekanik bağlantısı ve 0,5 mm orifis yapısı ile endüstriyel basınç ölçüm sistemlerine uygun şekilde tasarlanmıştır. Elektrik bağlantısı açık uçlu kablo şeklindedir.
HYDAC HDA 4820-A-0350-424(06M) Özellikleri
- Ürün tipi: Basınç Transmitteri
- Seri: HDA 4800
- Model: HDA 4820-A-0350-424(06M)
- Üretici parça numarası: 923758
- Çalışma basıncı: 0–350 bar
- Aşırı yük basıncı: 900 bar
- Patlama basıncı: 2000 bar
- Çıkış sinyali: 4–20 mA
- Besleme gerilimi: 10–30 V DC
- Mekanik bağlantı: G1/2 A ISO 1179-2 erkek
- Orifis: 0,5 mm
- Elektrik bağlantısı: Açık uçlu kablo
- Islanan parçalar: Paslanmaz çelik ve NBR conta
- Koruma sınıfı: IP68
Yüksek Hassasiyetli Basınç Ölçümü
HYDAC 923758 basınç transmitteri, DIN 16086 terminal tabanlı ölçümde tipik olarak ±0,125 % FS hassasiyet sunar. Best Fit Straight Line yöntemiyle tipik doğruluk değeri ±0,06 % FS seviyesindedir. Maksimum sıcaklık kompanzasyonu sıfır noktası ve aralık genelinde ±0,01 % FS/°C olarak belirtilmiştir.
Çelik Tesisleri İçin Sağlam Tasarım
HDA 4800 serisi, özellikle çelik üretim teknolojisinin zorlu ölçüm koşullarına yönelik olarak geliştirilmiştir. HYDAC 923758 modelinde sensörün kapsüllenmesi nem ve titreşime karşı ilave koruma sağlarken, kablo çıkışındaki gerilim azaltma ve ısı büzüşmeli kılıf sensör kablosunun mekanik olarak korunmasına yardımcı olur.
Çalışma ve Sıcaklık Özellikleri
- Kompanzasyon sıcaklık aralığı: -25 ile +85 °C
- Akışkan sıcaklık aralığı: -25 ile +100 °C
- Depolama sıcaklığı: -40 ile +100 °C
- Çalışma sıcaklığı minimum: -25 °C
- Titreşim dayanımı: 10–500 Hz'de ≤25 g
- Çıkış yükselme süresi: ≤1 ms
- Yıllık uzun süreli sürüklenme: ≤±0,1 % FS
HYDAC 923758 Kullanım Alanları
HYDAC HDA 4820-A-0350-424(06M) yüksek hassasiyetli basınç ölçümünün gerekli olduğu endüstriyel sistemlerde kullanılabilir. Özellikle çelik üretim tesisleri ve yüksek elektromanyetik parazit, titreşim, nem ve sıcaklık değişimlerinin bulunduğu zorlu endüstriyel uygulamalar için uygundur.
- Çelik üretim tesisleri
- Metalurji uygulamaları
- Hidrolik sistemler
- Endüstriyel proses kontrolü
- Makine ve üretim sistemleri
- Basınç izleme sistemleri
- Zorlu endüstriyel ortamlar
Teknik Bilgiler
| Marka |
HYDAC |
| Parça Numarası |
923758 |
| Model |
HDA 4820-A-0350-424(06M) |
| Basınç Aralığı |
0–350 bar |
| Çıkış |
4–20 mA |
| Besleme |
10–30 V DC |
| Bağlantı |
G1/2 A ISO 1179-2, erkek |
| Elektrik Bağlantısı |
Açık uçlu kablo |
| Koruma Sınıfı |
IP68 |
| Islanan Malzeme |
Paslanmaz çelik ve NBR |
| Tipik Doğruluk |
≤±0,125 % FS |
| Aşırı Yük Basıncı |
900 bar |
| Patlama Basıncı |
2000 bar |
| Akım Tüketimi |
≤25 mA |
| Yaşam Ömrü |
>10 milyon çevrim |
| Standartlar |
CE, EN 61000-6-1/2/3/4 |
GTİP Bilgileri
GTİP: 9026.20 – Basınç ölçmeye veya kontrol etmeye mahsus cihazlar
Barkod Bilgileri
Barkod / EAN: 923758
HYDAC 923758
HYDAC 923758 HDA 4820-A-0350-424(06M) 350 bar basınç transmitteri; yüksek hassasiyet, hızlı tepki, IP68 koruma ve sağlam sensör yapısını bir arada sunan endüstriyel basınç ölçüm çözümüdür. Ürün seçiminde çalışma basıncı, bağlantı tipi, çıkış sinyali, besleme gerilimi ve sıcaklık koşullarının uygulama gereksinimleriyle uyumlu olması önemlidir.
