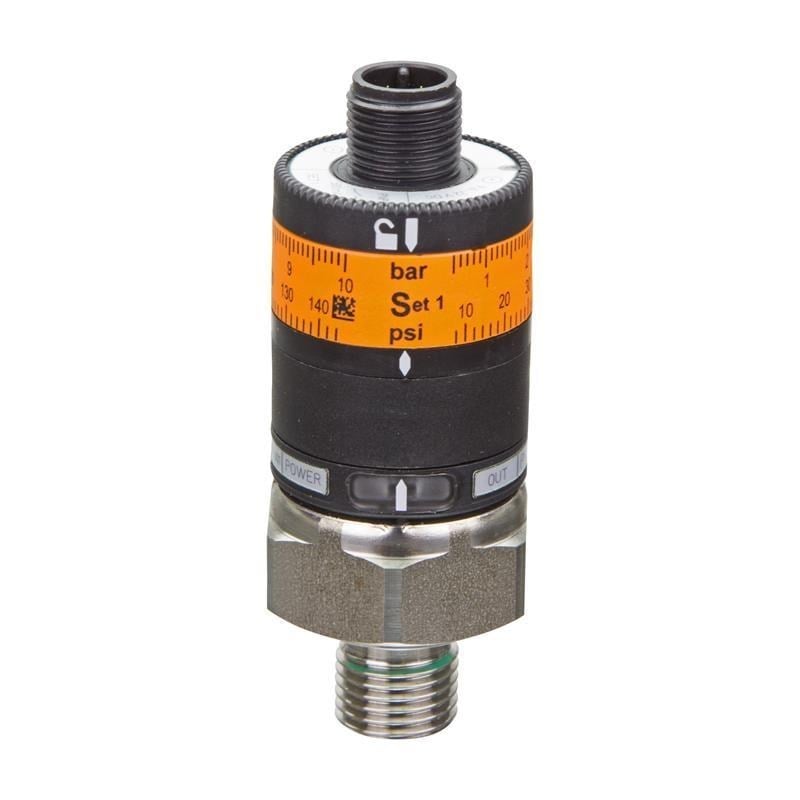

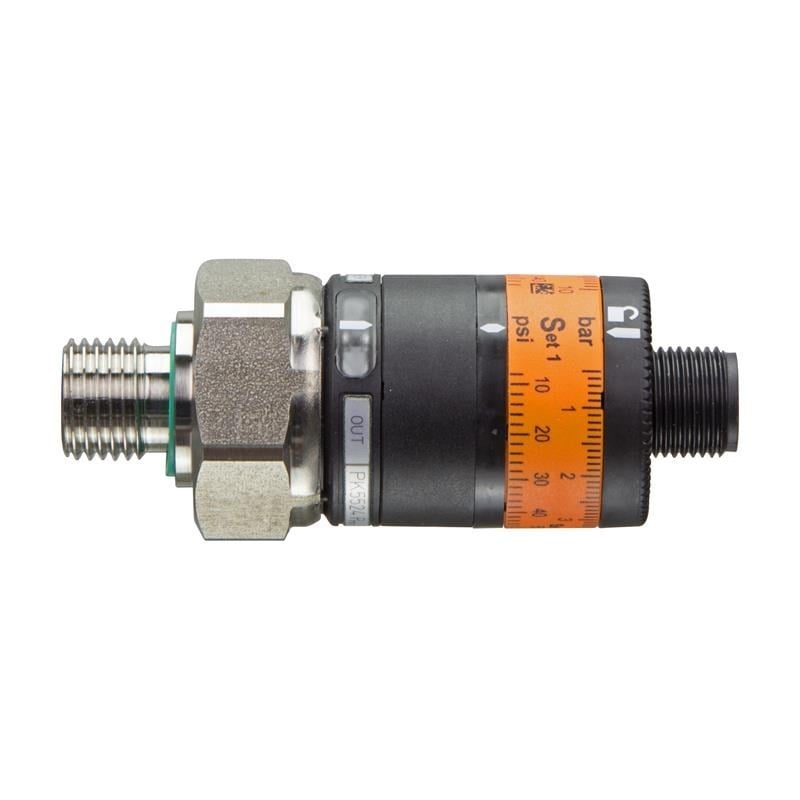

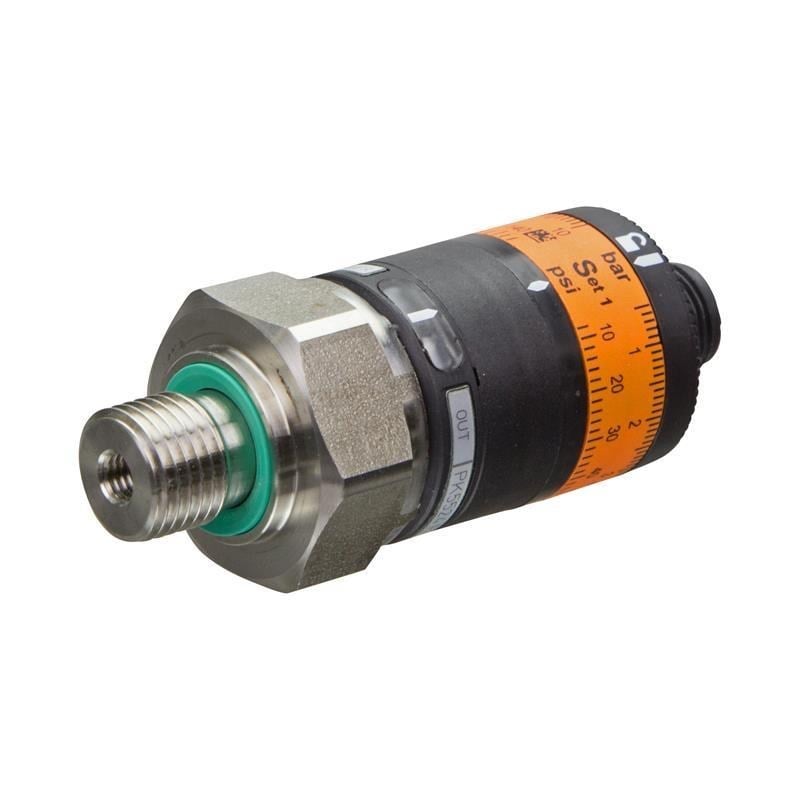

ifm electronic PK5522 0-100 bar Elektronik Basınç Şalteri (PK5522)

ifm electronic PK5522 0-100 bar Elektronik Basınç Şalteri

ifm electronic PK5522, 0-100 bar bağıl basınç ölçüm aralığına sahip elektronik basınç şalteridir. Normalde açık PNP anahtarlama çıkışı, 9,6-32 V DC çalışma gerilimi, 2 bar sabit histerezis ve IP67 koruma sınıfı ile endüstriyel basınç izleme ve anahtarlama uygulamaları için tasarlanmıştır. G 1/4 erkek proses bağlantısı, M5 iç diş ve M12 konnektör bağlantısı sayesinde hidrolik, pnömatik ve basınç kontrol sistemlerinde kullanılabilir.

Temel Teknik Özellikler

• Ürün modeli: PK5522
• Ürün tipi: Elektronik basınç şalteri
• Basınç tipi: Bağıl basınç
• Ölçüm aralığı: 0-100 bar
• Ölçüm aralığı: 0-1450 psi
• Anahtarlama noktası SP: 3-100 bar
• Anahtarlama noktası SP: 44-1450 psi
• Sabit histerezis: 2 bar
• Çıkış tipi: PNP
• Çıkış fonksiyonu: Normalde açık (NO)
• Dijital çıkış sayısı: 1
• Uygulama: Fabrika otomasyonu

Basınç ve Ölçüm Özellikleri

• Ölçüm aralığı: 0-100 bar / 0-1450 psi
• Anahtarlama noktası: 3-100 bar / 44-1450 psi
• Histerezis: 2 bar / 29 psi
• Anahtarlama noktası doğruluğu: < ±2,5 % son değer
• Tekrarlanabilirlik: < ±0,5 % son değer, sıcaklık değişimleri <10 K
• Karakteristik sapma: < ±1,5 % BFSL / < ±2,5 % LS
• Sıcaklık sürüklenmesi: 10 K başına < ±0,5 %
• Basınç dayanımı: 200 bar
• Minimum basınç çevrimi: 50 milyon

Elektriksel Özellikler

• Çalışma gerilimi: 9,6-32 V DC
• Akım tüketimi: <25 mA
• Çıkış sayısı: 1
• Çıkış sinyali: Anahtarlama sinyali
• Elektriksel yapı: PNP
• Çıkış fonksiyonu: Normalde açık
• Sürekli çıkış akımı: 500 mA
• Maksimum anahtarlama çıkışı gerilim düşümü: 2 V
• Anahtarlama frekansı: 100 Hz
• Kısa devre koruması: Evet
• Kısa devre koruması tipi: Darbeli
• Aşırı yük koruması: Evet
• Ters polarite koruması: Evet
• Minimum izolasyon direnci: 100 MΩ / 500 V DC
• Elektriksel koruma sınıfı: III

Ayar ve Gösterge

• Anahtarlama noktası ayarı: Ayar halkası
• Skala: Mevcut
• Mekanik kilitleme: Mevcut
• Çalışma durumu göstergesi: Yeşil LED
• Anahtarlama durumu göstergesi: Sarı LED
• Mekanik kilitleme, istenmeyen anahtarlama noktası değişikliklerini önlemeye yardımcı olur.

Proses Bağlantısı

• Proses bağlantısı: G 1/4 erkek diş
• İç diş: M5
• Proses bağlantısı malzemesi: Paslanmaz çelik 1.4404 / 316L
• Islak parçalar: Paslanmaz çelik 1.4404 / 316L ve FKM
• Sıkma torku: 25 Nm
• Entegre kısıcı eleman: Yok, sonradan takılabilir

Elektrik Bağlantısı

• Bağlantı tipi: M12 konnektör
• Konnektör sayısı: 1
• Kodlama: A
• Çıkış: PNP
• Çıkış fonksiyonu: Normalde açık (NO)

Mekanik Özellikler

• Muhafaza tipi: Silindirik
• Boyutlar: Ø27 mm x 71,6 mm
• Ağırlık: 93,5 g
• Muhafaza malzemesi: PBT, PC, FKM ve paslanmaz çelik 1.4404 / 316L
• Islak parça malzemeleri: Paslanmaz çelik 1.4404 / 316L ve FKM
• Minimum basınç çevrimi: 50 milyon
• Sıkma torku: 25 Nm

Çevresel Koşullar

• Ortam sıcaklığı: -25°C ile +80°C
• Proses sıcaklığı: -25°C ile +80°C
• Depolama sıcaklığı: -40°C ile +100°C
• Koruma sınıfı: IP67
• Medya: Sıvılar ve gazlar
• Uygulama: Fabrika otomasyonu

Dayanım ve Standartlar

• EMC: DIN EN 61000-6-2
• EMC: DIN EN 61000-6-3
• Darbe dayanımı: DIN IEC 68-2-27, 50 g / 11 ms
• Titreşim dayanımı: DIN IEC 68-2-6, 20 g / 10-2000 Hz
• Basınç Ekipmanları Direktifi: Sound Engineering Practice
• Grup 2 akışkanlar için kullanılabilir; grup 1 akışkanlar talep üzerine değerlendirilebilir.
• MTTF: 1030 yıl
• Koruma sınıfı: IP67

Kullanım Alanları

ifm electronic PK5522; hidrolik ve pnömatik sistemlerde basınç kontrolü, fabrika otomasyonu, basınç izleme ve soğutma teknolojisi uygulamalarında kullanılabilir. 0-100 bar bağıl basınç aralığında ayarlanabilir anahtarlama noktası ve PNP çıkışı sayesinde otomasyon kontrol sistemlerine entegre edilebilir.

GTİP Bilgileri

GTİP: 9026.20.20

Barkod / EAN Bilgileri

Barkod / EAN: 4021179245395
