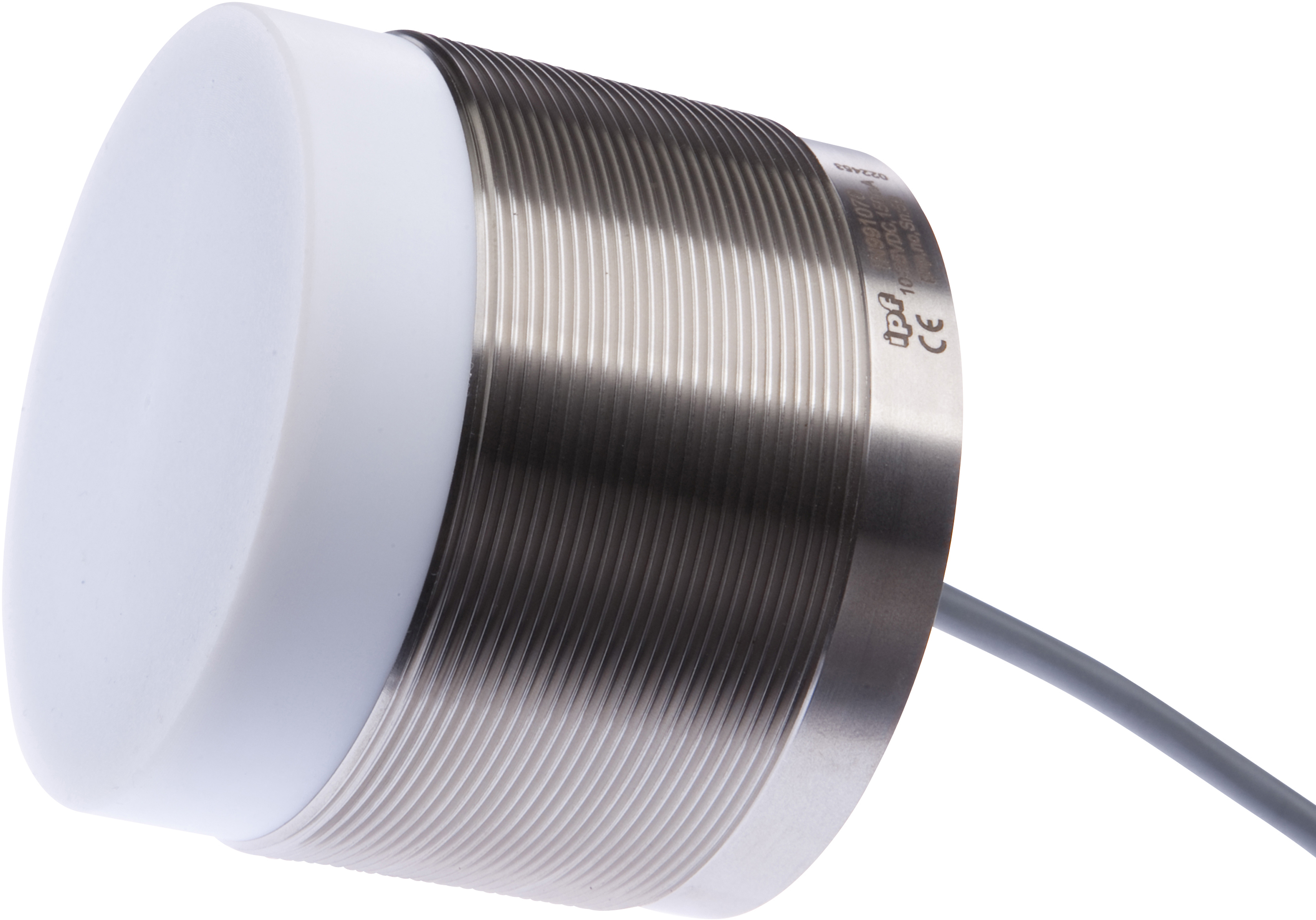

IPF Electronic IN991070 M80x1.5 50 mm Algılama Mesafeli Endüktif Sensör PNP NO IP67
IPF Electronic IN991070, yüksek ortam sıcaklıklarında çalışmak üzere geliştirilmiş endüktif yaklaşım sensörüdür. M80x1,5 vidalı silindirik gövdeye sahip olan sensör, metal nesnelerin temassız olarak algılanması için kullanılır.
Sensörün nominal algılama mesafesi 50 mm'dir ve standart FE360 80x80x1 mm ölçüm plakası üzerinden tanımlanmıştır. Sensör PNP, normalde açık (NO) çıkış yapısına sahip olup 10-35 VDC besleme geriliminde çalışır.
IN991070, yüksek sıcaklık uygulamalarında önemli avantaj sağlayan -25 °C ile +160 °C arasında çalışma sıcaklığına sahiptir. Paslanmaz çelik 1.4305 gövdesi, PTFE aktif yüzeyi, silikon kablo kılıfı ve IP67 koruma sınıfı sayesinde zorlu endüstriyel ortamlarda kullanılabilir.
Sensörün kablo bağlantısı 2 metre silikon kablo ile gerçekleştirilir. Maksimum anahtarlama frekansı 50 Hz, nominal anahtarlama akımı 150 mA ve yüksüz akım tüketimi 8 mA'dir. Kısa devre ve ters polarite koruması bulunmaktadır.
IPF Electronic IN991070 Özellikleri
- Yüksek sıcaklık tipi endüktif sensör
- M80x1.5 vidalı silindirik gövde
- 50 mm algılama mesafesi
- PNP çıkış
- Normalde açık (NO) anahtarlama fonksiyonu
- 10-35 VDC çalışma gerilimi
- 150 mA nominal anahtarlama akımı
- 50 Hz anahtarlama frekansı
- 2 m silikon bağlantı kablosu
- IP67 koruma sınıfı
- -25 °C ile +160 °C çalışma sıcaklığı
- Paslanmaz çelik 1.4305 gövde
- PTFE plastik aktif yüzey
- Silikon kablo kılıfı
- Kısa devre koruması
- Ters polarite koruması
- Non-flush montaj tipi
- 20% rölatif histerezis
- 2 V gerilim düşümü
- RoHS, REACH ve TSCA uyumlu
- Somun dahil
Teknik Özellikler
| Marka |
IPF Electronic |
| Model |
IN991070 |
| Ürün Tipi |
Yüksek Sıcaklık Endüktif Sensör |
| Sensör Yapısı |
Silindirik, Vidalı |
| Gövde Dişi |
M80x1.5 |
| Boy |
66 mm |
| Montaj Tipi |
Non-Flush |
| Algılama Mesafesi |
50 mm |
| Anahtarlama Fonksiyonu |
NO |
| Çıkış Tipi |
PNP |
| Nominal Anahtarlama Akımı |
150 mA |
| Rölatif Histerezis |
20% |
| Yüksüz Akım |
8 mA |
| Anahtarlama Frekansı |
50 Hz |
| Gerilim Düşümü |
2 V |
| Çalışma Gerilimi |
10-35 VDC |
| Bağlantı |
2 m Kablo |
| Kablo Çapı |
4,6 mm |
| Kablo Girişi |
Eksenel |
| Kablo Kılıfı |
Silikon |
| Aktif Yüzey Malzemesi |
PTFE Plastik |
| Gövde Malzemesi |
Paslanmaz Çelik 1.4305 |
| Koruma Sınıfı |
IP67 |
| Çalışma Sıcaklığı |
-25 °C ile +160 °C |
| Referans Hedef |
FE360 Standart Ölçüm Plakası 80x80x1 mm |
| Koruma Fonksiyonları |
Kısa Devre ve Ters Polarite Koruması |
| Uyumluluk |
RoHS / REACH / TSCA |
| ETIM |
EC002714 |
| eClass |
27270101 |
50 mm Algılama Mesafesi
IPF Electronic IN991070, iletken metal nesneleri temassız şekilde algılayan endüktif sensördür. Üretici verilerine göre algılama mesafesi 50 mm'dir ve referans ölçüm FE360 80x80x1 mm standart plaka üzerinden tanımlanmıştır.
Yüksek Sıcaklık Uygulamaları
IN991070 modelinin öne çıkan özelliği geniş çalışma sıcaklığı aralığıdır. Sensör -25 °C ile +160 °C arasındaki ortam sıcaklıklarında çalışabilir. Bu özellik, fırın kapakları, sıcak makine bölümleri ve yüksek sıcaklığa maruz kalan otomasyon noktaları gibi uygulamalarda kullanım sağlar.
M80x1.5 Paslanmaz Çelik Gövde
Sensörün gövdesi 1.4305 paslanmaz çelik malzemeden üretilmiştir ve M80x1.5 dişe sahiptir. Toplam sensör uzunluğu 66 mm'dir ve ürün non-flush montaj tipindedir.
PNP NO Çıkış
IN991070, PNP çıkışlı ve normalde açık (NO) anahtarlama fonksiyonuna sahiptir. 10-35 VDC besleme ile çalışır ve 150 mA nominal anahtarlama akımı sunar.
2 Metre Silikon Kablo
Elektrik bağlantısı 2 metre uzunluğunda silikon kablo ile yapılır. Kablo giriş yönü ekseneldir ve kablo dış çapı 4,6 mm'dir.
IP67 Koruma
IPF Electronic IN991070, IP67 koruma sınıfına sahiptir. PTFE aktif yüzey, paslanmaz çelik gövde ve silikon kablo yapısı, yüksek sıcaklıkta çalışan endüstriyel sensör uygulamalarına uygun bir yapı sunar.
Koruma Fonksiyonları
Sensörde kısa devre koruması ve ters polarite koruması bulunur. Böylece uygun elektriksel bağlantı koşullarında sensörün güvenilir çalışmasına katkı sağlanır.
Kullanım Alanları
- Yüksek sıcaklık otomasyonu
- Fırın ve ısıtma sistemleri
- Fırın kapaklarının konum kontrolü
- Metal parça varlık algılama
- Metal parça sayma
- Makine otomasyonu
- Konveyör sistemleri
- Hız algılama
- Metal pozisyon kontrolü
- Endüstriyel üretim hatları
GTİP Bilgileri
GTİP / HS Kodu: 85365019
Barkod Bilgileri
EAN / GTIN: Üreticinin resmi ürün sayfasında doğrulanmış EAN/GTIN bilgisi belirtilmemiştir.
