IPF Electronic MW100180 manyetik mesafe ve lineer ölçüm sensörü; hassas konum, strok ve hareket ölçümü gereken endüstriyel uygulamalar için geliştirilmiştir.

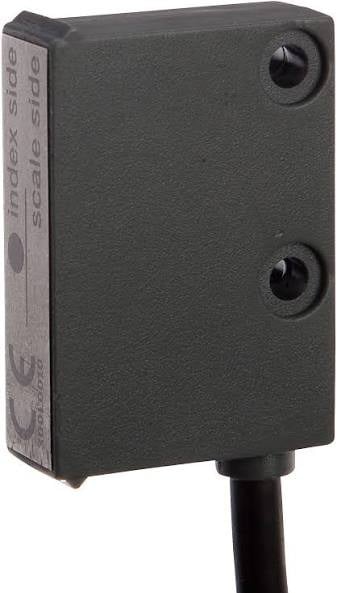

IPF Electronic MW100180 Manyetik Mesafe ve Lineer Ölçüm Sensörü
IPF Electronic MW100180, manyetik prensiple çalışan bir mesafe ve lineer ölçüm sensörüdür. Sensör, manyetik ölçüm bandı üzerinden temassız olarak hareket ederek ölçüm bilgisini dijital sinyale dönüştürür. IPF Electronic tarafından sunulan MW100180 modeli; yüksek hassasiyetli lineer ölçüm, konum algılama ve hareket kontrolü gerektiren endüstriyel sistemlerde kullanılabilir.
MW100180 modeli 0,25 µm çözünürlük, 5-20 mm ölçüm aralığı ve 24 VDC çalışma gerilimi sunar. Push-Pull çıkış yapısına sahip sensör, 4 pinli ve 2 metre uzunluğunda PUR kablolu bağlantı ile teslim edilir. Sensörün koruma sınıfı IP67'dir. r2
Manyetik ölçüm teknolojisinin temassız çalışma prensibi sayesinde MW100180; kir, yağ ve neme maruz kalabilen ortamlarda geleneksel temaslı ölçüm yöntemlerine kıyasla avantaj sağlayabilir. IPF Electronic, manyetik ölçüm sistemlerinin lineer eksenler, dış ortam uygulamaları, takım tezgahları, depolama teknolojileri ve ahşap endüstrisi gibi farklı alanlarda kullanılabileceğini belirtmektedir. r3
IPF MW100180 Teknik Özellikleri
| Ürün Kodu |
MW100180 |
| Ölçüm Prensibi |
Manyetik |
| Çözünürlük |
0,25 µm |
| Ölçüm Aralığı |
5-20 mm |
| Besleme Gerilimi |
24 VDC |
| Çıkış |
Push-Pull |
| Bağlantı |
4 pinli kablo, 2 m |
| Kablo Mantolaması |
PUR |
| Koruma Sınıfı |
IP67 |
| Maksimum Hareket Hızı |
15 m/s |
| Gövde Malzemesi |
Plastik |
| Boyutlar |
25 x 10 x 37 mm |
| Çalışma Sıcaklığı |
-10 °C ile +70 °C |
| Koruma Fonksiyonları |
Kısa devre ve ters polarite koruması |
Teknik değerler IPF Electronic'in MW100180 ürün sayfasındaki güncel ürün verilerine göre düzenlenmiştir. r4
MW100180 Manyetik Ölçüm Sensörü Nasıl Çalışır?
Manyetik lineer ölçüm sistemlerinde sensör, manyetik bant üzerindeki belirli kutup aralıklarını temassız şekilde algılar. Algılanan manyetik bilgiler elektronik devre tarafından işlenerek hareket ve konum bilgisinin elde edilmesini sağlar.
MW100180, manyetik ölçüm bandı ile birlikte kullanılarak lineer hareketin hassas şekilde algılanmasına yardımcı olur. IPF ürün bilgilerinde MW100180 için AM000109 manyetik bant aksesuarı da belirtilmektedir. r5
IPF MW100180 Nerelerde Kullanılır?
- Lineer eksenler: Otomasyon makinelerinde eksen hareketinin ve konumunun ölçülmesi.
- Takım tezgahları: Makine hareketlerinin hassas şekilde izlenmesi ve kontrol edilmesi.
- Ahşap endüstrisi: Kesim, taşıma ve işleme makinelerinde lineer hareket ölçümü.
- Depolama ve lojistik sistemleri: Otomatik sistemlerde hareket ve konum takibi.
- Dış ortam uygulamaları: IP67 koruma sınıfının gerekli olduğu ölçüm uygulamaları.
- Makine otomasyonu: Hareketli mekanizmaların konum ve strok bilgilerinin kontrol sistemlerine aktarılması.
MW100180 Sensörün Öne Çıkan Özellikleri
- ✔ 0,25 µm çözünürlük: Hassas lineer ölçüm uygulamaları için yüksek çözünürlük.
- ✔ Manyetik ve temassız ölçüm: Sensör ile manyetik ölçüm elemanı arasında doğrudan temas gerektirmeyen çalışma prensibi.
- ✔ 5-20 mm ölçüm aralığı: Kompakt hareket ve konum ölçüm uygulamaları için uygun ölçüm mesafesi.
- ✔ IP67 koruma: Toz ve suya karşı koruma gerektiren endüstriyel ortamlar için uygun gövde koruması.
- ✔ 15 m/s maksimum hareket hızı: Hızlı hareket eden mekanizmaların ölçüm ihtiyaçlarına yönelik yüksek hareket hızı.
- ✔ Push-Pull çıkış: Kontrol ve otomasyon sistemleriyle kullanılabilecek dijital çıkış yapısı.
Sık Sorulan Sorular
IPF MW100180 nedir?
IPF MW100180, manyetik prensiple çalışan bir lineer mesafe ve konum ölçüm sensörüdür. 0,25 µm çözünürlük, 5-20 mm ölçüm aralığı, 24 VDC besleme, Push-Pull çıkış ve IP67 koruma sınıfına sahiptir.
IPF MW100180 çözünürlüğü nedir?
IPF Electronic MW100180 modelinin çözünürlüğü 0,25 µm'dir. Bu değer, sensörün hassas lineer hareket ve konum ölçüm uygulamalarında kullanılmasını sağlar.
IPF MW100180 ölçüm aralığı nedir?
MW100180 modelinin ölçüm aralığı 5-20 mm'dir. Ürün 24 VDC ile çalışır ve Push-Pull çıkış yapısına sahiptir.
IPF MW100180 IP67 midir?
Evet. IPF Electronic MW100180 modelinin koruma sınıfı IP67 olarak belirtilmektedir. Bu özellik sensörün toz ve suya karşı koruma gerektiren uygun endüstriyel uygulamalarda kullanılmasına olanak sağlar.
IPF MW100180 hangi manyetik bant ile kullanılır?
IPF Electronic ürün sayfasında MW100180 için AM000109 manyetik bant aksesuarı belirtilmektedir. AM000109; 20 mm genişlik, 40 mm kutup uzunluğu ve 0,25 mm çözünürlük bilgileriyle listelenmektedir.
IPF MW100180 maksimum hareket hızı nedir?
MW100180 için maksimum hareket hızı 15 m/s olarak belirtilmektedir. Bu özellik, hızlı hareket eden lineer mekanizmaların ölçüm uygulamalarında değerlendirilmesini sağlar.
