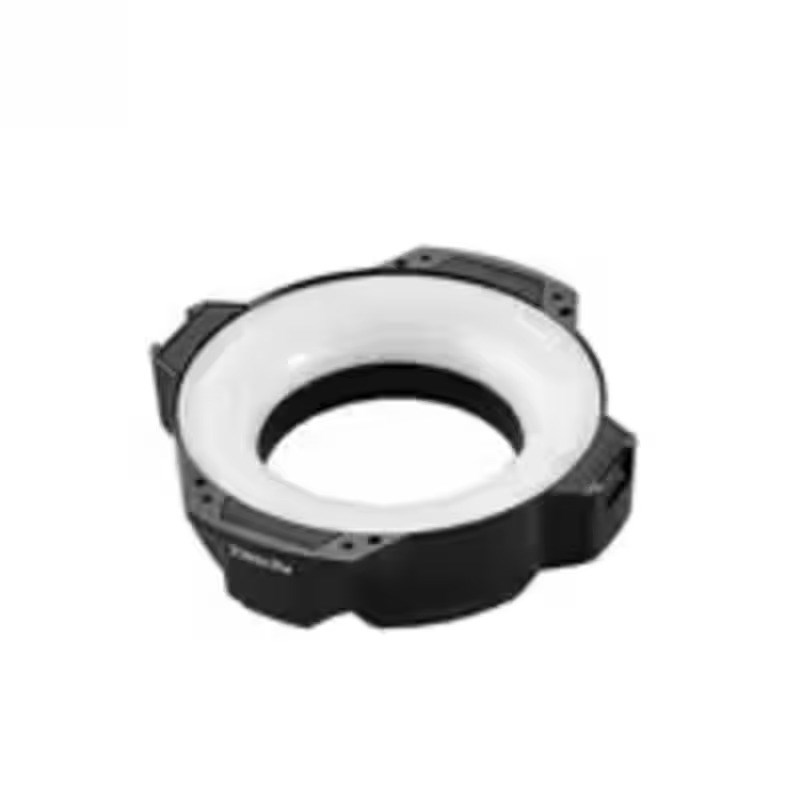

KEYENCE CA-DRM10X 100 mm Multi-Spectrum LumiTrax LED Ring Aydınlatma
KEYENCE CA-DRM10X, KEYENCE CA-D serisi görüntü işleme sistemleri için geliştirilmiş 100 mm çaplı multispektral LED ring aydınlatmadır. Ürün; multispektral aydınlatma, LumiTrax aydınlatma ve normal tek renkli aydınlatma modlarını destekler.
CA-DRM10X, farklı dalga boylarını kullanarak nesnelerin yüzey özelliklerinin daha belirgin hale getirilmesine yardımcı olur. Sistem içerisinde 405 nm ultraviyole, 457 nm mavi, 527 nm yeşil, 600 nm turuncu, 660 nm kırmızı, 730 nm far red, 860 nm infrared ve yaklaşık 600 nm beyaz LED seçenekleri bulunur.
Ürün 1024 kademeli dijital parlaklık kontrolü destekleyen sabit akım kontrol moduna sahiptir. Uygun CA-DC60E kontrolörü ile parlaklık kontrolü hassas şekilde yapılabilir ve her dalga boyu için ayar gerçekleştirilebilir.
KEYENCE CA-DRM10X Özellikleri
- 100 mm multispektral LED ring aydınlatma
- CA-D serisi
- Multispectrum aydınlatma
- LumiTrax aydınlatma desteği
- Normal tek renkli aydınlatma
- Ring aydınlatma yöntemi
- 1024 kademeli dijital parlaklık kontrolü
- 405 nm UV LED
- 457 nm mavi LED
- 527 nm yeşil LED
- 600 nm turuncu LED
- 660 nm kırmızı LED
- 730 nm far red LED
- 860 nm infrared LED
- Yaklaşık 600 nm beyaz LED
- 1 ms veya daha az tepki süresi
- CA-DC60E ile kontrol desteği
- 3 m, 5 m ve 10 m özel bağlantı kablosu seçenekleri
- Uzatma kablolarıyla maksimum 30 m bağlantı
- 12 pinli özel arayüz girişi
- 71 W normal aydınlatma sırasında güç tüketimi
- 0 °C ile +40 °C çalışma sıcaklığı
- %65 RH veya daha düşük bağıl nem
Teknik Özellikler
| Marka |
KEYENCE |
| Model |
CA-DRM10X |
| Seri |
CA-D |
| Ürün Tipi |
Multi-Spectrum Lighting |
| Aydınlatma Yöntemi |
Ring Aydınlatma |
| Aydınlatma Çapı |
100 mm |
| Aydınlatma Modları |
Multi-Spectrum / LumiTrax / Normal |
| UV Dalga Boyu |
405 nm |
| Mavi Dalga Boyu |
457 nm |
| Yeşil Dalga Boyu |
527 nm |
| Turuncu Dalga Boyu |
600 nm |
| Kırmızı Dalga Boyu |
660 nm |
| Far Red Dalga Boyu |
730 nm |
| Infrared Dalga Boyu |
860 nm |
| Beyaz LED |
Yaklaşık 600 nm |
| Parlaklık Kontrolü |
1024 Kademe Dijital |
| Kontrol Modu |
Sabit Akım Kontrolü |
| Tepki Süresi |
1 ms veya daha az |
| Kontrolör |
CA-DC60E |
| Özel Kablo |
3 m / 5 m / 10 m |
| Maksimum Toplam Bağlantı |
30 m |
| Arayüz Girişi |
12 Pin |
| Güç Tüketimi |
71,0 W |
| Çalışma Sıcaklığı |
0 °C ile +40 °C |
| Bağıl Nem |
%65 RH veya daha düşük |
| Ağırlık |
Yaklaşık 600 g |
| Dome Aparatı ile Ağırlık |
Yaklaşık 820 g |
| Polarizasyon Aparatı ile Ağırlık |
Yaklaşık 810 g |
Multi-Spectrum Aydınlatma
KEYENCE CA-DRM10X, tek bir aydınlatma içerisinde birden fazla dalga boyunun kullanılmasına olanak sağlar. Farklı renk ve dalga boylarının seçilmesi, yüzey özelliklerinin, kontrast farklarının ve çeşitli malzeme detaylarının görüntü işleme sisteminde daha belirgin hale getirilmesine yardımcı olabilir.
LumiTrax Aydınlatma
CA-DRM10X, KEYENCE LumiTrax aydınlatma teknolojisini destekler. Bu teknoloji, uygun KEYENCE vision sistemi ile birlikte yüzeyin farklı yönlerden aydınlatılmasına ve görüntü işleme sırasında yüzey detaylarının daha belirgin hale getirilmesine yardımcı olur.
1024 Kademeli Parlaklık Kontrolü
Ürün sabit akım kontrol modunda 1024 kademeli dijital parlaklık ayarı sunar. CA-DC60E kontrolörü ile birlikte parlaklık seviyesi hassas şekilde ayarlanabilir ve dalga boyuna göre kontrol gerçekleştirilebilir.
405 nm UV ile 860 nm Infrared Aralığı
CA-DRM10X, yaklaşık 405 nm'den 860 nm'ye kadar farklı spektral bölgelerde LED aydınlatma seçeneklerini bir araya getirir. Bu yapı; renk, yüzey, kontrast ve malzeme farklılıklarının görüntü işleme uygulamalarında değerlendirilmesine yardımcı olabilir.
Not: KEYENCE teknik verilerine göre polarizasyon aparatı kullanıldığında UV ve infrared dalga boyları kullanılamaz. Ayrıca normal aydınlatma modunda sürekli ışık ayarı, parlaklık değer kontrolü etkin olduğunda kullanılabilir. Aynı anda birden fazla rengin aydınlatılması desteklenmez. :contentReference[oaicite:0]{index=0}
Özel Kablo Bağlantısı
CA-DRM10X, özel bağlantı kablosu üzerinden kontrolöre bağlanır. KEYENCE, 3 metre, 5 metre ve 10 metre özel kablo seçeneklerini belirtmektedir. Uzatma kablolarıyla toplam bağlantı mesafesi 30 metreye kadar çıkarılabilir.
Kullanım Alanları
- Endüstriyel görüntü işleme
- Otomatik görsel kalite kontrolü
- Yüzey kusuru tespiti
- Renk ve kontrast kontrolü
- Parça ve komponent kontrolü
- Elektronik komponent denetimi
- Otomotiv üretim hatları
- Robotik görüntü işleme
- LumiTrax uygulamaları
- Çok spektrumlu görüntü işleme
KEYENCE CA-DRM10X Neden Tercih Edilir?
KEYENCE CA-DRM10X, 100 mm halka formundaki multispektral aydınlatması, 405 nm UV'den 860 nm infrared'e kadar farklı LED dalga boyları, LumiTrax desteği ve 1024 kademeli dijital parlaklık kontrolü ile gelişmiş görüntü işleme uygulamalarında esnek aydınlatma çözümü sunar.
GTİP Bilgileri
GTİP / HS Kodu: Resmi KEYENCE kaynaklarında doğrulanmış GTİP / HS kodu bulunamadı.
Barkod Bilgileri
EAN / GTIN: Resmi KEYENCE kaynaklarında doğrulanmış EAN / GTIN bilgisi bulunamadı.
