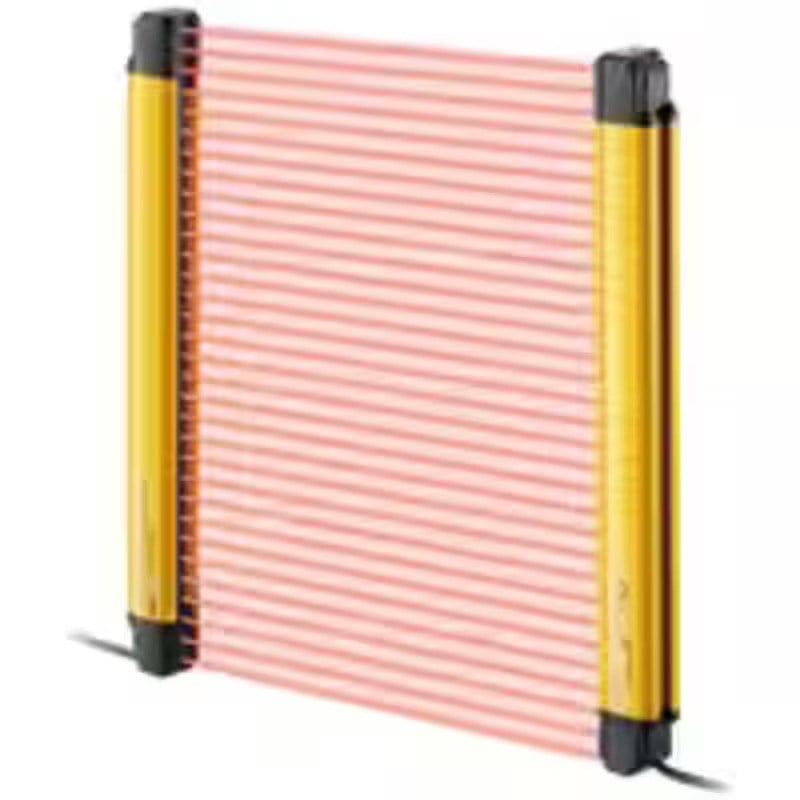

KEYENCE GL-R119F-R Finger Protection Tipi 119 Optik Eksenli Güvenlik Işık Perdesi 1200 mm
KEYENCE GL-R119F-R, GL-R serisi içinde yer alan parmak koruma tipi güvenlik ışık perdesidir. KEYENCE'nin resmi teknik verilerindeki GL-R119F modeli, 119 optik eksene, 14 mm minimum algılama kapasitesine, 1200 mm toplam uzunluğa ve 1180 mm algılama yüksekliğine sahiptir.
Güvenlik ışık perdesi, makine operatörlerinin tehlikeli bölgelere erişimini izlemek ve ışık eksenlerinden herhangi birinin kesilmesi durumunda güvenlik çıkışlarını kapatmak için kullanılır. GL-R119F ailesi Type 4 ESPE, SIL 3 ve EN ISO 13849-1:2015 Category 4 / PLe seviyelerine uygun güvenlik uygulamaları için tasarlanmıştır.
10 mm optik eksen aralığı ve 0,2-10 m algılama mesafesi sayesinde makine çevresindeki parmak erişiminin izlenmesinde kullanılabilir. Işık kaynağı 870 nm kızılötesi LED olup sistemde 2 adet OSSD güvenlik çıkışı bulunur.
KEYENCE GL-R119F-R Özellikleri
- Parmak koruma tipi güvenlik ışık perdesi
- 119 optik eksen
- 14 mm minimum algılama kapasitesi
- 1200 mm toplam uzunluk
- 1180 mm algılama yüksekliği
- 1204 mm koruma yüksekliği
- 10 mm optik eksen aralığı
- 0,2-10 m algılama mesafesi
- 870 nm kızılötesi LED ışık kaynağı
- 2 transistor tipi OSSD güvenlik çıkışı
- PNP veya NPN kablo tipine göre belirlenebilir
- 500 mA maksimum yük akımı
- AUX yardımcı çıkış
- EDM, reset, muting ve override girişleri
- 24 VDC ±20% besleme
- Optik veya kablolu senkronizasyon
- IP65 / IP67 koruma
- Type 4 ESPE
- SIL 3
- SIL CL3
- Category 4 / PLe
- UL / CSA uyumluluğu
Teknik Özellikler
| Marka |
KEYENCE |
| Ürün Modeli |
GL-R119F-R |
| KEYENCE Resmi Model Referansı |
GL-R119F |
| Ürün Tipi |
Güvenlik Işık Perdesi |
| Seri |
GL-R |
| Koruma Tipi |
Finger Protection / Parmak Koruma |
| Minimum Algılanabilir Cisim |
Ø14 mm |
| Optik Eksen Sayısı |
119 |
| Toplam Uzunluk |
1200 mm |
| Algılama Yüksekliği |
1180 mm |
| Koruma Yüksekliği |
1204 mm |
| Optik Eksen Aralığı |
10 mm |
| Lens Çapı |
Ø4 mm |
| Algılama Mesafesi |
0,2-10 m |
| Etkin Açıklık Açısı |
Maks. ±2,5° |
| Işık Kaynağı |
Kızılötesi LED, 870 nm |
| OSSD Çıkışı |
2 Transistör Çıkışı |
| Maksimum Yük Akımı |
500 mA |
| AUX Çıkışı |
Var, Maks. 50 mA |
| Besleme Gerilimi |
24 VDC ±20% |
| Ripple |
Maks. %10 |
| Senkronizasyon |
Kablolu veya Optik |
| Optik Senkronizasyon |
Kanal 0 / Kanal A / Kanal B |
| Karşılıklı Girişim Önleme |
Var |
| IP Koruma |
IP65 / IP67 |
| Güvenlik Tipi |
Type 4 ESPE |
| AOPD Sınıfı |
Type 4 |
| SIL |
SIL 3 |
| SILCL |
SIL CL3 |
| Performans Seviyesi |
PLe |
| Kategori |
Kategori 4 |
| EMC Standardı |
IEC 61496-1 / EN 61496-1 |
| Güvenlik Standardı |
IEC 61496-2 / EN 61496-2 |
| Çalışma Sıcaklığı |
-10 °C ile +55 °C |
| Depolama Sıcaklığı |
-25 °C ile +60 °C |
| Çalışma Nemi |
%15-%85 RH |
| Depolama Nemi |
%15-%95 RH |
| Titreşim Dayanımı |
10-55 Hz, 0,7 mm çift genlik |
| Darbe Dayanımı |
100 m/s², yaklaşık 10 G |
| Gövde |
Alüminyum |
| Üst / Alt Gövde |
Naylon GF30% |
| Ön Kapak |
Polikarbonat / SUS304 |
Parmak Koruma Tipi Güvenlik Işık Perdesi
KEYENCE GL-R119F-R, operatör ellerinin ve parmaklarının tehlikeli makine bölgelerine ulaşmasını algılamak amacıyla kullanılan güvenlik ışık perdesidir. 14 mm algılama kapasitesi, parmak koruma uygulamaları için tasarlanmıştır.
119 Optik Eksen ve 1200 mm Uzunluk
Ürün 119 optik eksene sahiptir. Toplam uzunluğu 1200 mm, algılama yüksekliği 1180 mm ve koruma yüksekliği 1204 mm'dir. Optik eksenler arasındaki mesafe 10 mm'dir.
0,2-10 Metre Algılama Mesafesi
GL-R119F için resmi KEYENCE teknik verilerinde algılama mesafesi 0,2 ile 10 metre arasında belirtilmektedir. 3 metre ve üzerindeki çalışma mesafelerinde etkin açıklık açısı maksimum ±2,5°'dir.
2 OSSD Güvenlik Çıkışı
Sistem iki adet transistor tipi OSSD güvenlik çıkışına sahiptir. Maksimum yük akımı 500 mA'dir. Çıkışlar kısa devre ve aşırı gerilim koruma devreleriyle desteklenmiştir.
Optik ve Kablolu Senkronizasyon
GL-R serisi, kablolu senkronizasyon veya optik senkronizasyon kullanabilir. Optik senkronizasyon sisteminde Kanal A ve B ile karşılıklı girişim önlenebilir. Kablolu senkronizasyonda sistem iki GL-R sistemi arasında otomatik girişim önlemeye yardımcı olur.
SIL 3 ve PLe Güvenlik Seviyesi
KEYENCE resmi teknik verilerine göre GL-R119F; IEC 61508 / EN 61508 kapsamında SIL 3, IEC 62061 / EN 62061 kapsamında SIL CL3 ve EN ISO 13849-1:2015 kapsamında Kategori 4 / PLe gereksinimlerine uygun bir Type 4 güvenlik ışık perdesidir. Nihai güvenlik seviyesi, makinenin tamamının risk değerlendirmesi ve güvenlik mimarisiyle birlikte değerlendirilmelidir.
IP65 / IP67 Koruma
Gövde koruma sınıfı IP65/IP67 olarak belirtilmiştir. Alüminyum ana gövde, naylon GF30 üst ve alt bölümler ile polikarbonat/SUS304 ön kapak kullanılmıştır.
Çalışma Sıcaklığı
GL-R119F için çalışma ortam sıcaklığı -10 °C ile +55 °C, depolama sıcaklığı ise -25 °C ile +60 °C olarak belirtilmiştir. Çalışma nem aralığı %15-%85 RH'dir.
Yanlış Ürün Eşleştirmesine Dikkat
KEYENCE'nin resmi kaynaklarında doğrulanan model kodu GL-R119F olarak yayınlanmaktadır. Kullanıcının belirttiği GL-R119F-R kodu resmi KEYENCE ürün sayfalarında ayrı bir model olarak görünmemektedir. Bu nedenle teknik özellikler GL-R119F resmi verilerine göre hazırlanmıştır; “-R” ibaresi stok/dağıtıcı varyantı olarak kullanılıyorsa ürün etiketi üzerinden ayrıca doğrulanması önerilir.
Kullanım Alanları
- Pres makineleri
- Otomatik montaj makineleri
- Robotik hücreler
- CNC ve işleme merkezleri
- Konveyör ve transfer hatları
- Ambalaj makineleri
- Enjeksiyon makineleri
- Endüstriyel otomasyon sistemleri
- Makine tehlike bölgeleri
- Operatör parmak koruma uygulamaları
GTİP Bilgileri
GTİP / HS Kodu: Ürün için resmi KEYENCE sayfasında GTİP kodu yayınlanmamıştır.
Barkod Bilgileri
EAN / GTIN: Resmi KEYENCE kaynaklarında doğrulanmış barkod bilgisi bulunamadı.
