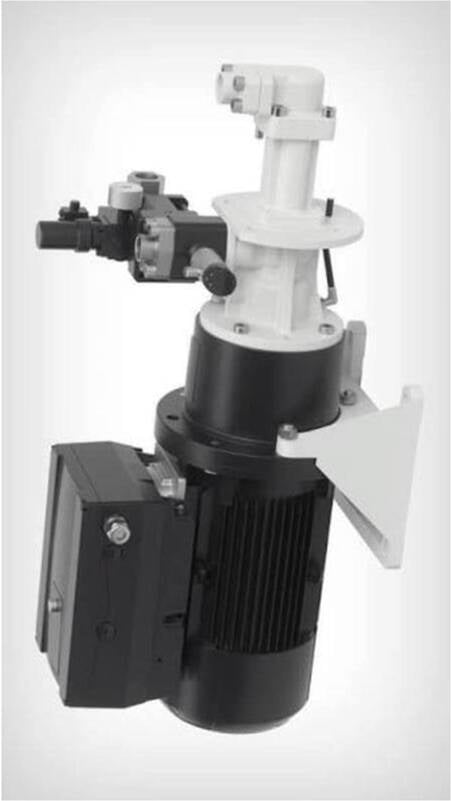

KNOLL KTSL 25-34 Vidalı Pompa | Yüksek Basınçlı Soğutma Pompası KTSL 25-34
KNOLL KTSL 25-34 Vidalı Pompa | Yüksek Basınçlı Soğutma Pompası KTSL 25-34
KNOLL KTSL 25-34 Vidalı Pompa | Yüksek Basınçlı Soğutma Pompası KTSL 25-34

KNOLL KTSL 25-34 Vidalı Pompa | Yüksek Basınçlı Soğutma Pompası (KTSL 25-34)

0.0
Marka : KNOLL
Fiyat : 1,00 €(KDV Dahil)
TL Fiyat : 55,05 TL(KDV Dahil)
Barkod : KTSL 25-34

ÖN SİPARİŞ TESLİMAT 3-5 HAFTA

Bu sayfayı PDF olarak görüntüle

KNOLL KTSL 25-34, CNC takım tezgâhlarında içten soğutmalı takımlara soğutma yağlayıcısı beslemek için kullanılan, kendinden emişli üç vidalı yüksek basınç pompasıdır.
Favorilere Ekle
İstek Listeme Ekle
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Yorum Yaz
Satıcıya Soru Sor

KNOLL KTSL 25-34 Vidalı Pompa | Yüksek Basınçlı Soğutma Pompası

KNOLL KTSL 25-34, CNC takım tezgâhlarında ve standart metal işleme uygulamalarında soğutma sıvılarının yüksek basınçla taşınması için geliştirilmiş üç vidalı, kendinden emişli pozitif deplasmanlı pompadır. KNOLL KTSL serisi, geometrik olarak belirli kesici takımlarla gerçekleştirilen standart metal işleme uygulamaları için tasarlanmıştır.

KNOLL KTSL 25-34 Öne Çıkan Özellikler
KTSL 25 boyutunda üç vidalı pompa yapısı, kendinden emişli deplasmanlı çalışma, kompakt tasarım, kolay servis ve montaj, uzun kullanım ömrü ve soğutma yağlayıcılarının taşınmasına uygun yapı.

Ürün Özellikleri

Özellik Değer
Marka KNOLL
Seri KTSL
Model KTSL 25-34
Pompa Tipi Vidalı pompa / üç vidalı pozitif deplasmanlı pompa
Çalışma Yapısı Kendinden emişli
Pompa Boyutu KTSL 25
Uygulama Standart metal işleme ve takım tezgâhları
Akışkan Soğutma yağlayıcıları ve benzeri düşük aşındırıcılı yağlayıcı akışkanlar
Nominal Motor 2 kutuplu, 2.900 d/d, 50 Hz
Basınç Aralığı 10–100 bar (performans tablosu)
Maksimum Seri Basıncı KNOLL teknik föyünde KTSL serisi için 100 bar'a kadar

Performans Verileri – 2.900 d/d, 50 Hz

Aşağıdaki değerler KNOLL teknik föyündeki KTSL 25-34 performans tablosundan alınmıştır. Debi değerleri basınca ve akışkanın kinematik viskozitesine göre değişmektedir.

Basınç Debi – 1 mm²/s Debi – 20 mm²/s Güç – 1–20 mm²/s
10 bar 26,6 l/dk 27,5 l/dk 0,7 kW
20 bar 25,4 l/dk 26,6 l/dk 1,2 kW
30 bar 24,2 l/dk 25,7 l/dk 1,8 kW
40 bar 23,1 l/dk 24,9 l/dk 2,3 kW
50 bar 22,0 l/dk 24,2 l/dk 2,8 kW
60 bar 21,0 l/dk 23,5 l/dk 3,4 kW
70 bar 20,1 l/dk 22,9 l/dk 3,9 kW
80 bar 19,2 l/dk 22,3 l/dk 4,5 kW
90 bar 18,4 l/dk 21,8 l/dk 5,0 kW
100 bar 17,6 l/dk 20,9 l/dk 5,6 kW

Konstrüksiyon

KTSL pompası; emiş gövdesi, tahrik mili ve iki çalışma milini içeren çalışma gövdesi ve kısma noktası, sızdırmaz mil geçişi ile ana yataktan oluşan basınç gövdesi olmak üzere üç ana bölümden meydana gelir.

  • Tek parçalı, özel sertleştirilmiş ve hassas işlenmiş dökme demir mil gövdesi
  • Özel sertleştirilmiş ve hassas işlenmiş takım çeliğinden vidalı miller
  • Aşınmaya dayanıklı mekanik salmastra
  • Harici ana yatak
  • Basınç azaltma için labirent yapı
  • Kaçakların görsel olarak kontrol edilebilmesine uygun tasarım

Bağlantılar ve Boyutlar

Parametre KTSL 25
Basınç bağlantısı G 3/4
Emiş bağlantısı G 1
Mil ucu M10
A 370 mm
A1 365 mm
B 52 mm
C 95 mm
D 42 mm
E 190 mm
F 72 mm
G 120 mm
H 146 mm
I 14 mm
J 146 mm
K 14 mm
L 120 mm

Montaj Seçenekleri

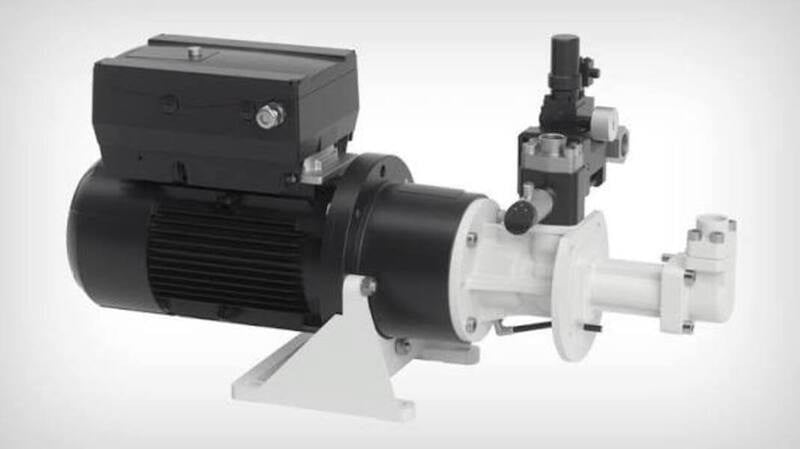

KNOLL KTSL pompaları dikey montaj için dalgıç versiyon ve yatay veya dikey kuru montaj için ayaklı versiyon olarak sunulabilmektedir. KTSL serisinde isteğe bağlı PQ-Tronic hız kontrolü de kullanılabilir.

Uygulama Alanları

  • CNC takım tezgâhları
  • İçten soğutmalı takımlar
  • Standart metal işleme
  • Tornalama uygulamaları
  • Frezeleme uygulamaları
  • Delme uygulamaları
  • Soğutma ve yağlama sistemleri
GTİP Bilgileri: 84136070
Barkod / GTIN: KTSL 25-34
