KNOLL KTSL 25-38 Vidalı Pompa | Yüksek Basınçlı Soğutma Pompası
KNOLL KTSL 25-38, yağlayıcı ve düşük aşındırıcılı akışkanların, özellikle soğutma yağlayıcılarının taşınması için geliştirilmiş kendinden emişli pozitif deplasmanlı üç vidalı pompadır. Kompakt yapısı, kolay servis özelliği ve uzun kullanım ömrü sayesinde CNC takım tezgâhları ve metal işleme uygulamalarında kullanılabilir.
KNOLL KTSL 25-38 Öne Çıkan Özellikler
KTSL 25 boyutunda üç vidalı pompa yapısı, kendinden emişli çalışma, kompakt tasarım, aşınmaya dayanıklı mekanik salmastra, harici ana yatak ve farklı montaj seçenekleri.
Teknik Özellikler
| Özellik |
Değer |
| Marka |
KNOLL |
| Seri |
KTSL |
| Model |
KTSL 25-38 |
| Pompa Tipi |
Üç vidalı pozitif deplasmanlı pompa |
| Çalışma Yapısı |
Kendinden emişli |
| Pompa Boyutu |
KTSL 25 |
| Akışkan |
Yağlayıcı ve düşük aşındırıcılı akışkanlar, soğutma yağlayıcıları |
| Basınç Bağlantısı |
G 3/4 |
| Emiş Bağlantısı |
G 1 |
| Mil Ucu |
M10 |
| Motor |
2 kutuplu, 2.900 d/d, 50 Hz |
Performans Verileri – 2.900 d/d, 50 Hz
KNOLL teknik föyüne göre KTSL 25-38 modelinin 50 Hz ve 2.900 d/d çalışma koşullarındaki debi değerleri aşağıdaki gibidir. Güç değerleri 1–20 mm²/s viskozite aralığı için verilmiştir.
| Basınç |
Debi – 1 mm²/s |
Debi – 20 mm²/s |
Güç |
| 10 bar |
29,7 l/dk |
30,4 l/dk |
0,7 kW |
| 20 bar |
28,7 l/dk |
29,8 l/dk |
1,3 kW |
| 30 bar |
27,7 l/dk |
29,3 l/dk |
1,9 kW |
| 40 bar |
26,8 l/dk |
28,9 l/dk |
2,5 kW |
| 50 bar |
25,9 l/dk |
28,4 l/dk |
3,1 kW |
| 60 bar |
25,0 l/dk |
28,0 l/dk |
3,7 kW |
| 70 bar |
24,2 l/dk |
27,6 l/dk |
4,3 kW |
| 80 bar |
23,4 l/dk |
27,2 l/dk |
4,9 kW |
| 90 bar |
22,7 l/dk |
26,8 l/dk |
5,5 kW |
| 100 bar |
22,0 l/dk |
26,5 l/dk |
6,1 kW |
Performans Verileri – 3.500 d/d, 60 Hz
| Basınç |
Debi – 1 mm²/s |
Debi – 20 mm²/s |
Güç |
| 10 bar |
36,1 l/dk |
36,8 l/dk |
0,8 kW |
| 20 bar |
35,1 l/dk |
36,3 l/dk |
1,6 kW |
| 30 bar |
34,1 l/dk |
35,8 l/dk |
2,3 kW |
| 40 bar |
33,2 l/dk |
35,3 l/dk |
3,0 kW |
| 50 bar |
32,2 l/dk |
34,8 l/dk |
3,7 kW |
| 60 bar |
31,4 l/dk |
34,4 l/dk |
4,5 kW |
| 70 bar |
30,6 l/dk |
34,0 l/dk |
5,2 kW |
| 80 bar |
29,8 l/dk |
33,6 l/dk |
5,9 kW |
| 90 bar |
29,1 l/dk |
33,3 l/dk |
6,6 kW |
| 100 bar |
28,4 l/dk |
32,9 l/dk |
7,4 kW |
Konstrüksiyon ve Tasarım
KTSL pompası üç ana bölümden oluşur: emiş gövdesi, tahrik mili ve iki çalışma milini içeren çalışma gövdesi ve kısma noktası, sızdırmaz mil geçişi ile ana yataktan oluşan basınç gövdesi.
- Tek parçalı gri dökme demir çalışma gövdesi
- Özel sertleştirilmiş ve hassas işlenmiş vidalı miller
- Aşınmaya dayanıklı mekanik salmastra
- Harici ana yatak
- Basınç azaltmaya yardımcı labirent yapı
- Kaçakların görsel olarak kontrol edilebilmesi
- Entegre montaj flanşı
Boyutlar ve Bağlantılar
| Parametre |
KTSL 25 |
| Basınç bağlantısı |
G 3/4 |
| Emiş bağlantısı |
G 1 |
| Mil ucu |
M10 |
| A |
370 mm |
| A1 |
365 mm |
| B |
52 mm |
| C |
95 mm |
| D |
42 mm |
| E |
190 mm |
| F |
72 mm |
| G |
120 mm |
| H |
146 mm |
| I |
14 mm |
| J |
146 mm |
| K |
14 mm |
| L |
120 mm |

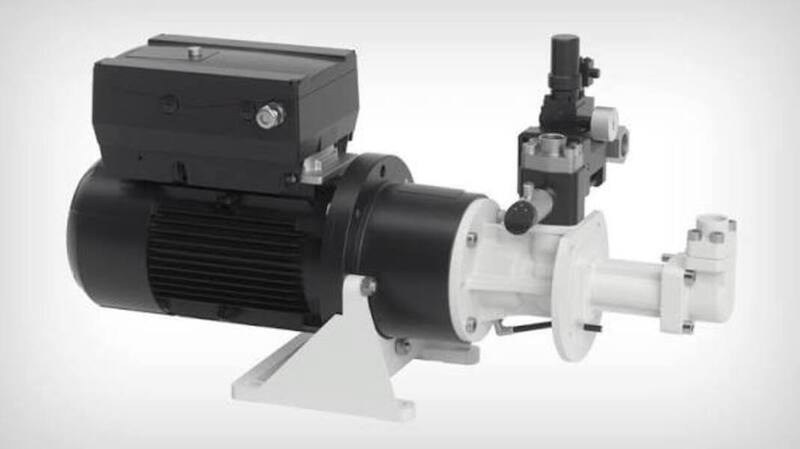

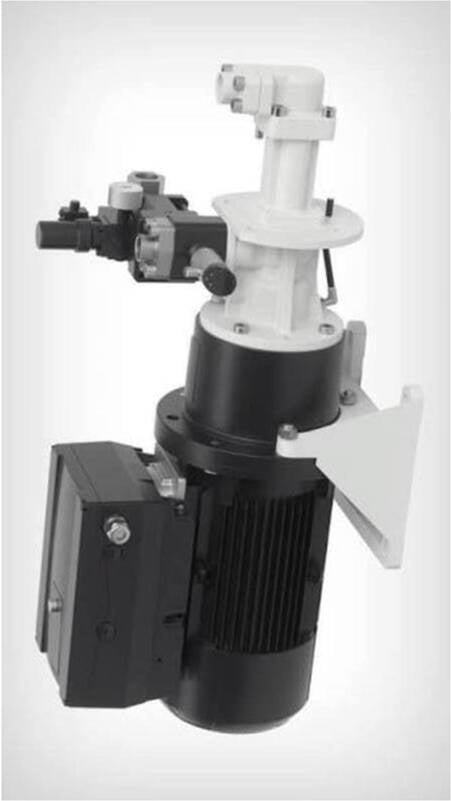

Montaj Seçenekleri
KNOLL KTSL pompaları dikey montaj için dalgıç versiyon ve yatay veya dikey kuru montaj için ayaklı versiyon olarak sunulabilir. KTSL pompalarına isteğe bağlı PQ-Tronic hız regülasyonu da uygulanabilir.
Önerilen Filtreleme
KNOLL teknik föyünde KTSL R-G ve S-G tasarımları için önerilen filtre inceliği, uygulamaya ve akışkan tipine göre değişmektedir. Tornalama, frezeleme ve delme uygulamalarında emülsiyon için 60 µm, yağ için 80 µm; taşlama uygulamalarında ise ilgili değerler farklıdır. Sert ve aşındırıcı partiküllerin pompaya girmesinin önlenmesi önemlidir.
Kullanım Alanları
- CNC takım tezgâhları
- Metal işleme uygulamaları
- Tornalama
- Frezeleme
- Delme
- Soğutma yağlayıcısı sistemleri
- İçten soğutmalı takım uygulamaları
