KNOLL KTSL 25-50 Vidalı Pompa | Yüksek Basınçlı Soğutma Pompası

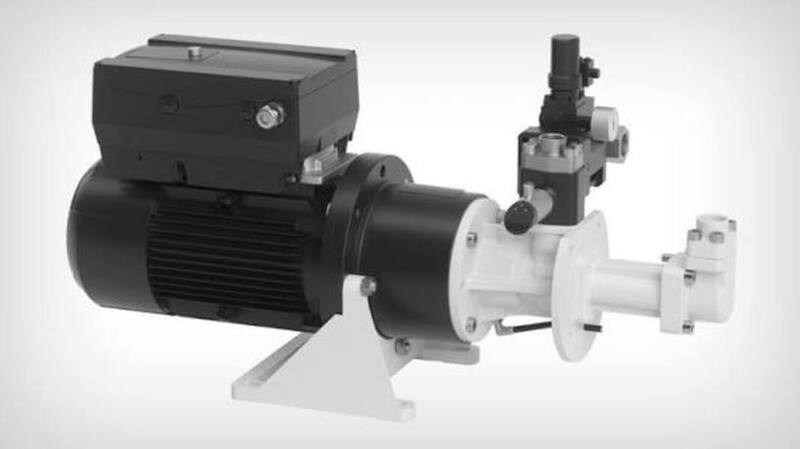

KNOLL KTSL 25-50, yağlayıcı ve düşük aşındırıcılı akışkanların, özellikle soğutma yağlayıcılarının taşınması için kullanılan kendinden emişli pozitif deplasmanlı üç vidalı pompadır. Kompakt yapısı, kolay servis özelliği ve uzun kullanım ömrü ile CNC takım tezgâhları ve metal işleme uygulamalarındaki soğutma ve yağlama sistemleri için uygundur.
KNOLL KTSL 25-50 Öne Çıkan Özellikler
KTSL 25 pompa boyutu, üç vidalı pozitif deplasmanlı yapı, kendinden emişli çalışma, kompakt tasarım, harici ana yatak, aşınmaya dayanıklı mekanik salmastra ve 100 bar'a kadar performans tablosu.
Teknik Özellikler
| Özellik |
Değer |
| Marka |
KNOLL |
| Seri |
KTSL |
| Model |
KTSL 25-50 |
| Pompa Tipi |
Üç vidalı pozitif deplasmanlı pompa |
| Çalışma Yapısı |
Kendinden emişli |
| Pompa Boyutu |
KTSL 25 |
| Akışkan |
Yağlayıcı ve düşük aşındırıcılı akışkanlar, soğutma yağlayıcıları |
| Basınç Bağlantısı |
G 3/4 |
| Emiş Bağlantısı |
G 1 |
| Mil Ucu |
M10 |
| Motor |
2 kutuplu, 2.900 d/d, 50 Hz |
Performans Verileri – 2.900 d/d, 50 Hz
KNOLL teknik föyündeki KTSL 25-50 performans tablosuna göre debi ve güç değerleri aşağıdaki gibidir.
| Basınç |
Debi – 1 mm²/s |
Debi – 20 mm²/s |
Güç – 1–20 mm²/s |
| 10 bar |
38,5 l/dk |
39,7 l/dk |
1,0 kW |
| 20 bar |
37,2 l/dk |
39,0 l/dk |
1,7 kW |
| 30 bar |
36,0 l/dk |
38,4 l/dk |
2,5 kW |
| 40 bar |
34,8 l/dk |
37,8 l/dk |
3,3 kW |
| 50 bar |
33,7 l/dk |
37,2 l/dk |
4,0 kW |
| 60 bar |
32,6 l/dk |
36,7 l/dk |
4,8 kW |
| 70 bar |
31,6 l/dk |
36,2 l/dk |
5,6 kW |
| 80 bar |
30,6 l/dk |
35,7 l/dk |
6,3 kW |
| 90 bar |
29,7 l/dk |
35,3 l/dk |
7,1 kW |
| 100 bar |
28,9 l/dk |
34,8 l/dk |
7,9 kW |
Performans Verileri – 3.500 d/d, 60 Hz
| Basınç |
Debi – 1 mm²/s |
Debi – 20 mm²/s |
Güç – 1–20 mm²/s |
| 10 bar |
47,0 l/dk |
48,1 l/dk |
1,1 kW |
| 20 bar |
45,7 l/dk |
47,4 l/dk |
2,1 kW |
| 30 bar |
44,4 l/dk |
46,8 l/dk |
3,0 kW |
| 40 bar |
43,2 l/dk |
46,2 l/dk |
3,9 kW |
| 50 bar |
42,1 l/dk |
45,7 l/dk |
4,9 kW |
| 60 bar |
41,0 l/dk |
45,1 l/dk |
5,8 kW |
| 70 bar |
40,0 l/dk |
44,6 l/dk |
6,7 kW |
| 80 bar |
39,1 l/dk |
44,1 l/dk |
7,7 kW |
| 90 bar |
38,2 l/dk |
43,7 l/dk |
8,6 kW |
| 100 bar |
37,3 l/dk |
43,3 l/dk |
9,5 kW |
Konstrüksiyon ve Tasarım
KNOLL KTSL pompası üç ana bileşenden oluşur: emiş gövdesi, tahrik mili ve iki çalışma milini içeren çalışma gövdesi ve kısma noktası, sızdırmaz mil geçişi ile ana yataktan oluşan basınç gövdesi. KTSL 25 gövdesi tek parçalı dökme demir çalışma gövdesine ve özel sertleştirilmiş, hassas işlenmiş vidalı millere sahiptir.
- Tek parçalı dökme demir çalışma gövdesi
- Özel sertleştirilmiş ve hassas işlenmiş vidalı miller
- Aşınmaya dayanıklı mekanik salmastra
- Harici ana yatak
- Basınç azaltma için labirent yapı
- Kaçakların görsel kontrolüne uygun tasarım
- Entegre montaj flanşı
Boyutlar ve Bağlantılar
| Parametre |
KTSL 25 |
| Basınç bağlantısı |
G 3/4 |
| Emiş bağlantısı |
G 1 |
| Mil ucu |
M10 |
| A |
370 mm |
| A1 |
365 mm |
| B |
52 mm |
| C |
95 mm |
| D |
42 mm |
| E |
190 mm |
| F |
72 mm |
| G |
120 mm |
| H |
146 mm |
| I |
14 mm |
| J |
146 mm |
| K |
14 mm |
| L |
120 mm |
Montaj Seçenekleri

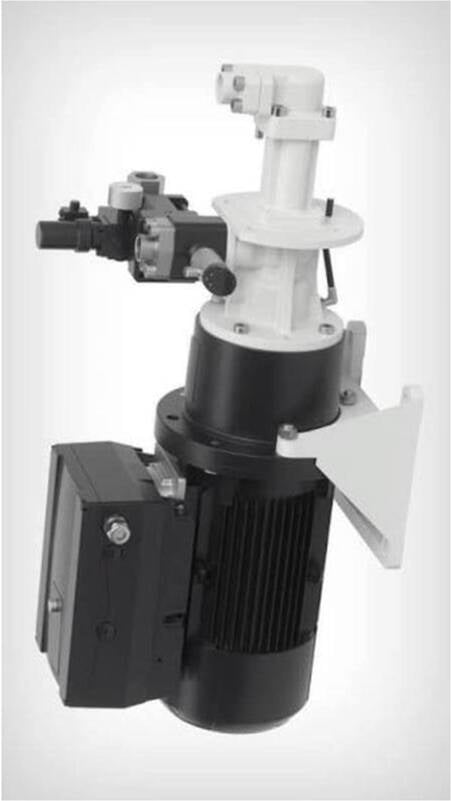

KTSL pompaları dikey montaj için dalgıç versiyon ve yatay veya dikey kuru montaj için ayaklı versiyon olarak sunulabilir. İsteğe bağlı PQ-Tronic hız regülasyonu kullanılabilir.
Filtreleme
KNOLL teknik föyünde KTSL R-G ve S-G tasarımları için önerilen filtre inceliği uygulama ve akışkan tipine göre verilmektedir. Tornalama, frezeleme ve delme uygulamalarında emülsiyon için 60 µm, yağ için 80 µm; daha yüksek basınç ve partikül koşullarında farklı filtre incelikleri önerilmektedir.
Kullanım Alanları
- CNC takım tezgâhları
- Metal işleme uygulamaları
- Tornalama
- Frezeleme
- Delme
- Soğutma yağlayıcısı sistemleri
- İçten soğutmalı takım uygulamaları
GTİP Bilgileri: Belirtilmemiştir.
Barkod / GTIN: Belirtilmemiştir.
