LAPP 5555921000 Mobile Charging Station Basic Tip 2 CEE 32 A 3 Faz 22 kW 6 m Mobil Şarj İstasyonu
LAPP 5555921000 Mobile Charging Station Basic, elektrikli ve plug-in hibrit araçların evde veya yolda mobil olarak şarj edilmesi için geliştirilmiş Mode 2 AC şarj çözümüdür. Ürün, CEE 32 A üç faz endüstriyel priz ile şebekeye bağlanır ve Tip 2 araç bağlantısı üzerinden elektrikli araçların şarj edilmesini sağlar.
Öne Çıkan Özellikler
- Mode 2 şarj sistemi
- Tip 2 araç bağlantısı
- CEE 32 A üç faz şebeke bağlantısı
- 32 A maksimum şarj akımı
- 22 kW'a kadar şarj gücü
- 3 faz AC şarj
- 6 metre toplam kablo uzunluğu
- Entegre IC-CPD kontrol ve koruma kutusu
- ICCB kontrol kutusu IP67 koruma sınıfı
- IEC 62752 VDE sertifikasyonu
- VDE sertifikalı ve CE uyumlu
- ÖLFLEX CHARGE kablo teknolojisi
Ürün Tanımı

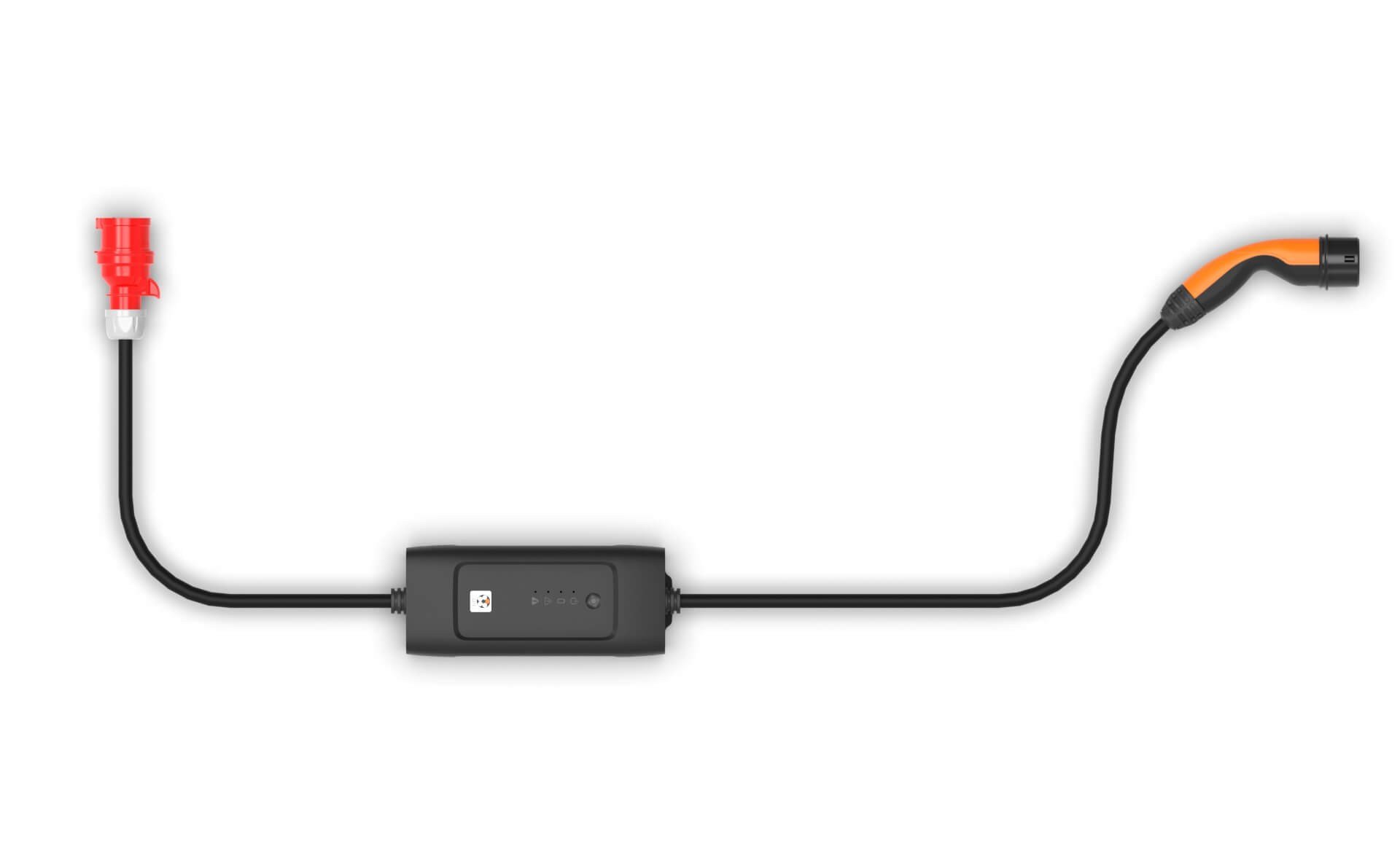

LAPP 5555921000, elektrikli ve hibrit araçların endüstriyel CEE prizlerden doğrudan şarj edilmesine olanak sağlayan taşınabilir bir mobil şarj istasyonudur. Mode 2 şarj teknolojisine sahip sistemde şarj kontrolü ve önemli koruma fonksiyonları kablo üzerindeki IC-CPD kontrol kutusu tarafından gerçekleştirilir.
Mobil Şarj İstasyonu Basic özellikle ev tipi kullanım, mobil kullanım ve uygun endüstriyel priz bulunan alanlarda elektrikli araçların şarj edilmesi için tasarlanmıştır. LAPP, ürünü hem evde kullanılabilen mobil şarj istasyonu hem de yolda kullanılabilen acil durum şarj kablosu olarak tanımlamaktadır.
Teknik Özellikler
| Marka |
LAPP Mobility |
| Ürün Numarası |
5555921000 |
| Ürün Tipi |
Mobile Charging Station Basic |
| Şarj Modu |
Mode 2 |
| Araç Bağlantısı |
Tip 2 kuplaj |
| Şebeke Bağlantısı |
CEE 32 A |
| Faz |
3 faz |
| Maksimum Şarj Akımı |
32 A |
| Maksimum Şarj Gücü |
22 kW |
| Nominal Gerilim |
440 V AC, 3 faz |
| Frekans |
50 - 60 Hz |
| Toplam Uzunluk |
6 m |
| Ağırlık |
2,65 kg |
Şarj Kablosu ve Bağlantılar
| Kablo Tipi |
ÖLFLEX CHARGE 5G6 + 1 x 0,5 mm² |
| Kablo Yapısı |
Düz |
| Kablo Rengi |
Bazalt gri |

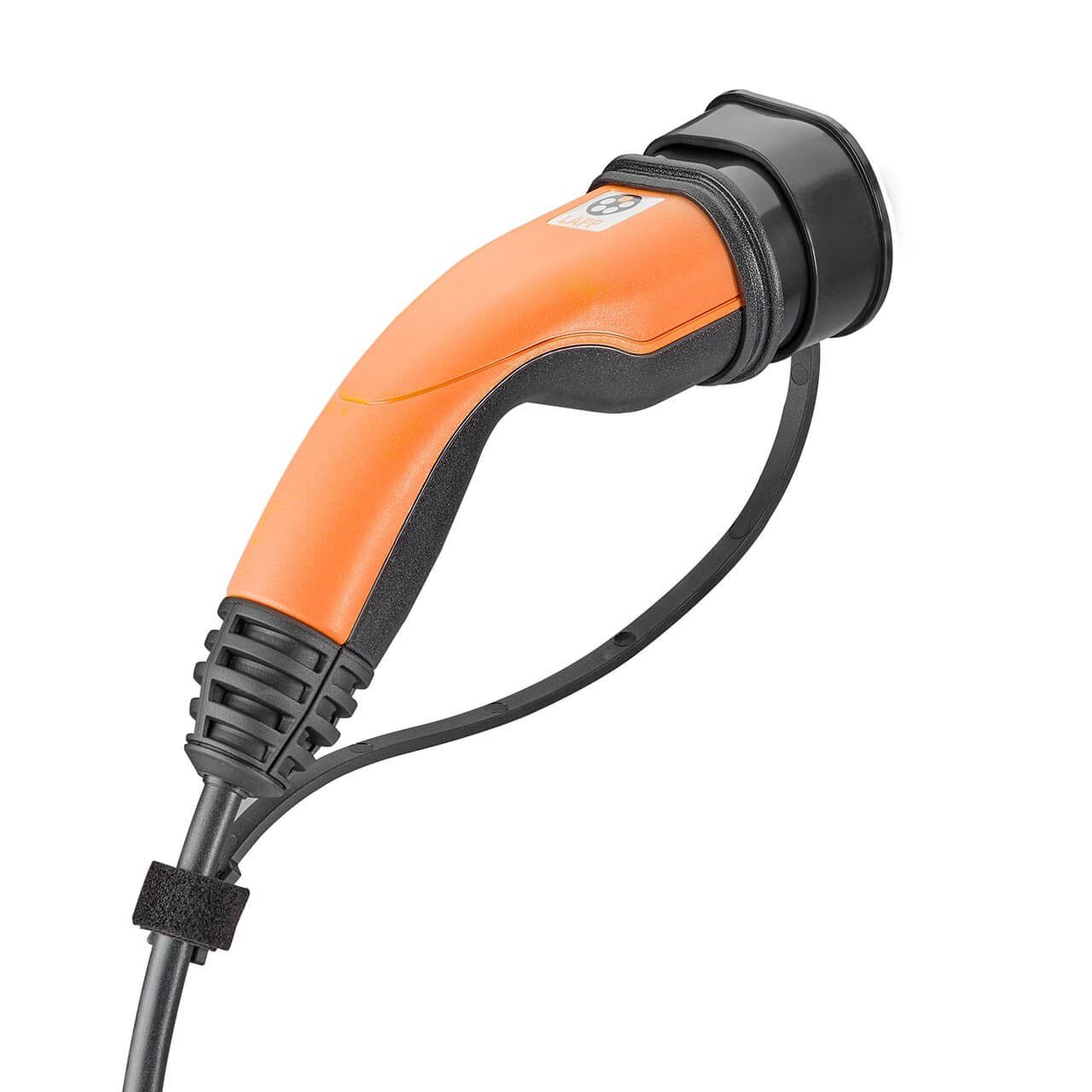

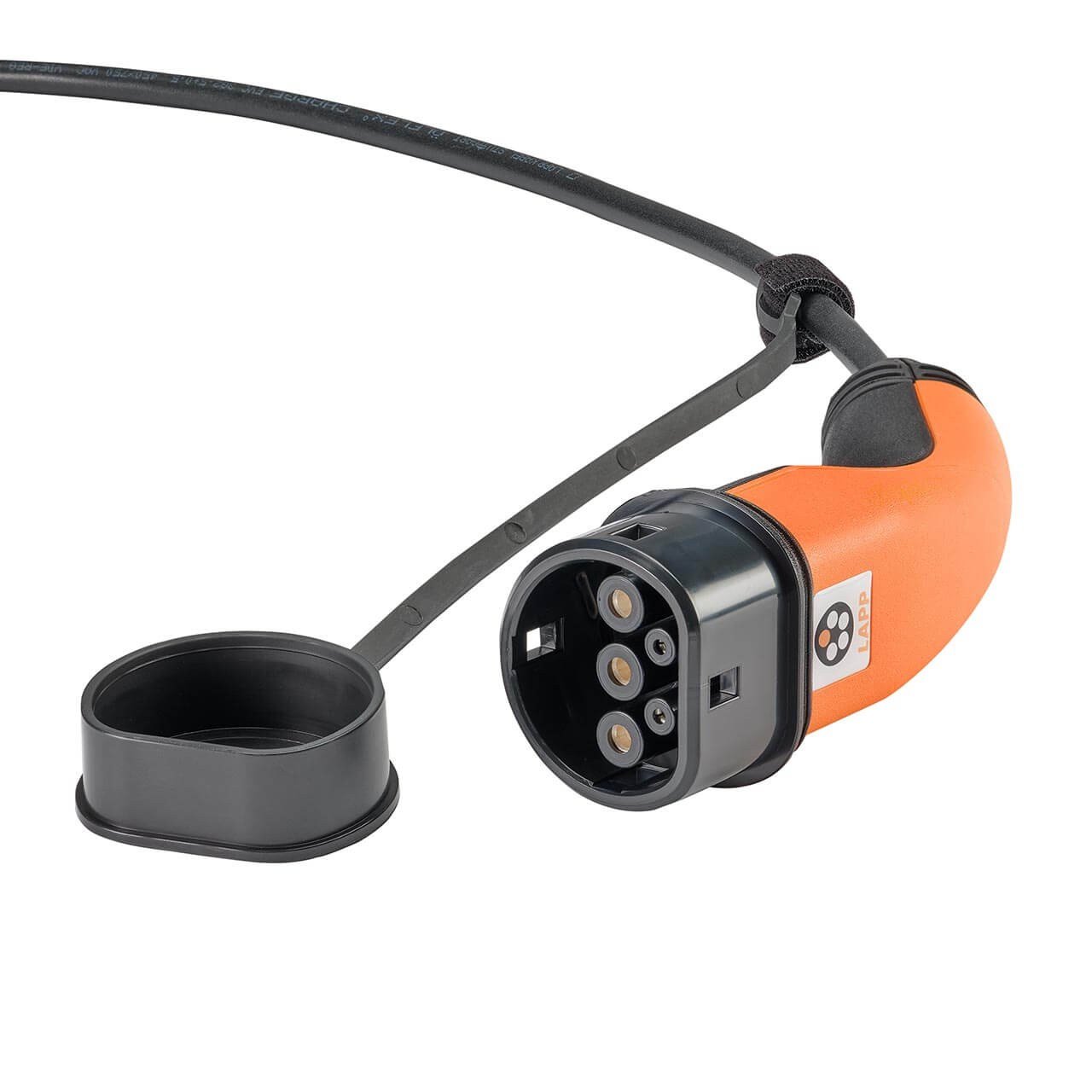

| Araç Kuplajı |
Tip 2 |
| Tip 2 Güç Kontakları |
L1, L2, L3, N, PE |
| Sinyal Kontakları |
CP, PP |
| Sinyal Kontak Akımı |
2 A |
| Sinyal Kontak Gerilimi |
30 V DC |
| İzolasyon Gerilimi |
500 V |
| Kodlama Direnci |
220 Ω ±1%, 1 W, PP ile PE arasında |

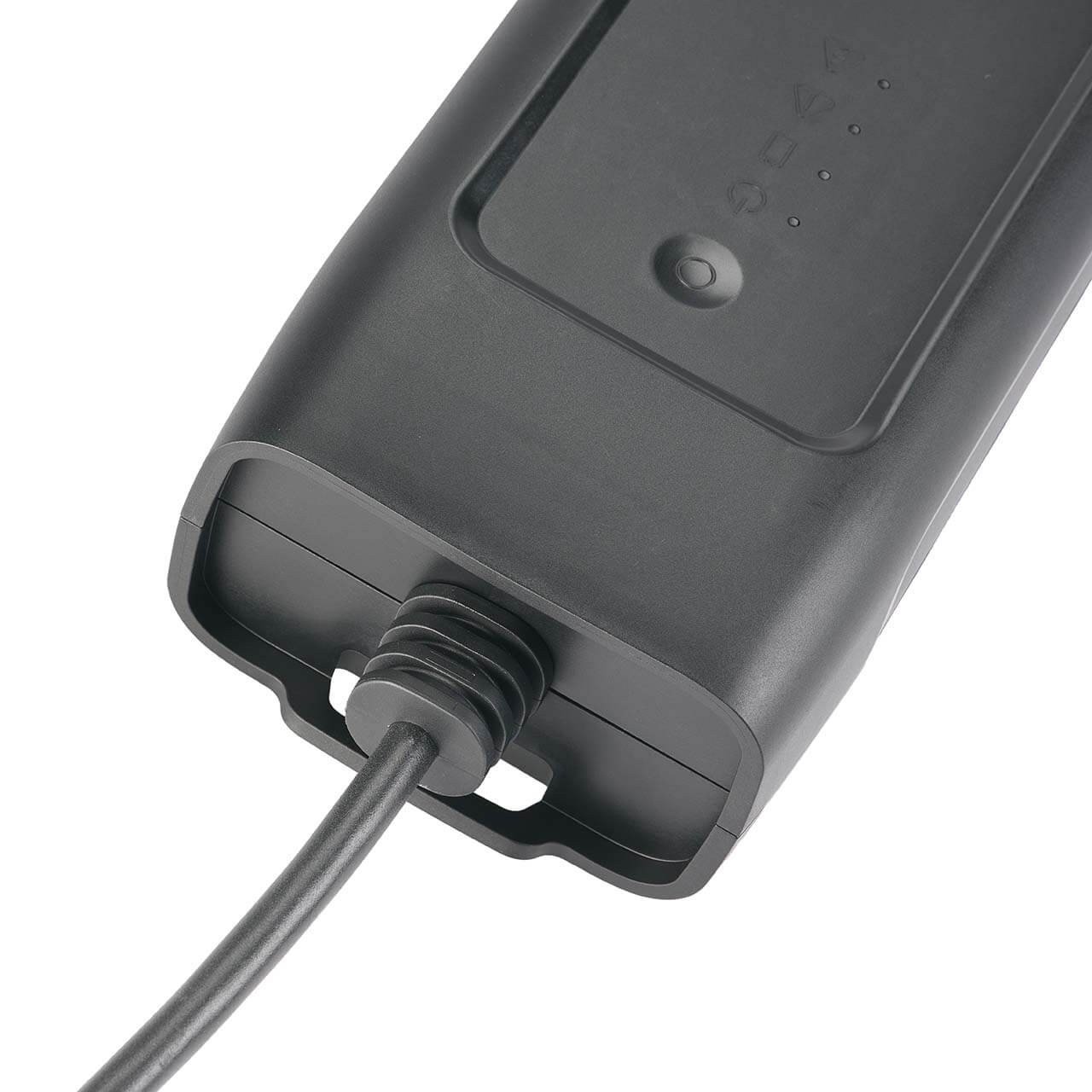

IC-CPD Kontrol ve Koruma Kutusu
LAPP 5555921000 üzerinde bulunan IC-CPD (In-Cable Control and Protection Device), şarj işleminin kontrol edilmesini ve önemli elektriksel güvenlik fonksiyonlarının gerçekleştirilmesini sağlar. Kontrol kutusu doğrudan şebeke ile araç arasındaki şarj kablosu üzerinde yer alır.
IC-CPD Özellikleri
- IP67 kontrol kutusu
- Aşırı akım izleme ve koruması
- Aşırı sıcaklık izleme ve koruması
- Şarj işlemi kontrolü
- LED durum göstergesi
- Basınç dengeleme membranı
- Sağlam PA6-GF25 muhafaza
- Düşmeye dayanıklı tasarım
- Üzerinden geçilmeye dayanıklı tasarım
Koruma ve Güvenlik
| IC-CPD Koruma Sınıfı |
IP67 |
| Tip 2 Kuplaj Koruma Sınıfı |
IP44, koruyucu kapak ile |
| Tip 2 Kuplaj Koruma Sınıfı |
IP24, koruyucu kapaksız |
| RCD AC |
≤ 30 mA |
| RCD DC |
≤ 6 mA |
| Çalışma Sıcaklığı |
-25 °C ... +45 °C |
| Halojensiz |
Evet |
| Alev Geciktirici |
Evet |
| Yağa Dayanıklı |
Evet |
Kablo ve Konnektör Malzemeleri
- Kablo: ÖLFLEX CHARGE
- Kablo kesiti: 5G6 + 1 x 0,5 mm²
- Kablo rengi: Bazalt gri
- Konnektör malzemesi: PA sert komponent
- Tip 2 kuplaj rengi: Turuncu / siyah
- Kontak yüzeyi: 5 - 6 µm gümüş kaplama
- Kablo: halojensiz
- Kablo: alev geciktirici
- Kablo: yağa dayanıklı
Standartlar ve Onaylar
- IEC 62196-1
- IEC 62196-2
- IEC 61851-1
- IEC 62752
- EN 50620
- EN 17186
- 2014/35/EU Alçak Gerilim Direktifi
- 2011/65/EU RoHS
- 2015/863/EU
- VDE sertifikalı
- CE uyumlu
Kullanım Alanları
LAPP 5555921000 Mobile Charging Station Basic, Tip 2 şarj girişine sahip elektrikli ve plug-in hibrit araçların uygun CEE 32 A üç faz prizlerden mobil olarak şarj edilmesi için kullanılabilir.
- Elektrikli araç ev şarjı
- Plug-in hibrit araç şarjı
- Mobil EV şarjı
- Acil durum araç şarjı
- CEE 32 A endüstriyel priz bulunan tesisler
- Otopark ve filo uygulamaları
- Atölye ve servis alanları
- Geçici elektromobilite uygulamaları
Teslimat Kapsamı
- Mode 2 şarj kablosu
- IC-CPD kontrol kutusu
- CEE 32 A fiş
- Tip 2 kuplaj
- Çok dilli kullanım kılavuzu
GTİP ve Barkod Bilgileri
GTİP: 85444290
Barkod / GTIN: 5555921000
LAPP Ürün Numarası: 5555921000
Önemli Kullanım Notu: LAPP, şarj ekipmanının uygun olmayan şarj ve bağlantı noktalarında sürekli çalıştırılmak üzere tasarlanmadığını belirtmektedir. Kullanım koşullarına ve yerel gerekliliklere göre şebeke işletmecisi veya enerji tedarikçisinin kayıt/onay şartları kontrol edilmelidir.
LAPP 5555921000 Mobile Charging Station Basic
LAPP 5555921000; Tip 2 araç bağlantısı, CEE 32 A üç faz giriş, Mode 2 şarj teknolojisi, 22 kW'a kadar şarj kapasitesi, 6 m kablo ve IP67 IC-CPD kontrol kutusuyla elektrikli ve plug-in hibrit araçlar için mobil AC şarj çözümüdür.
