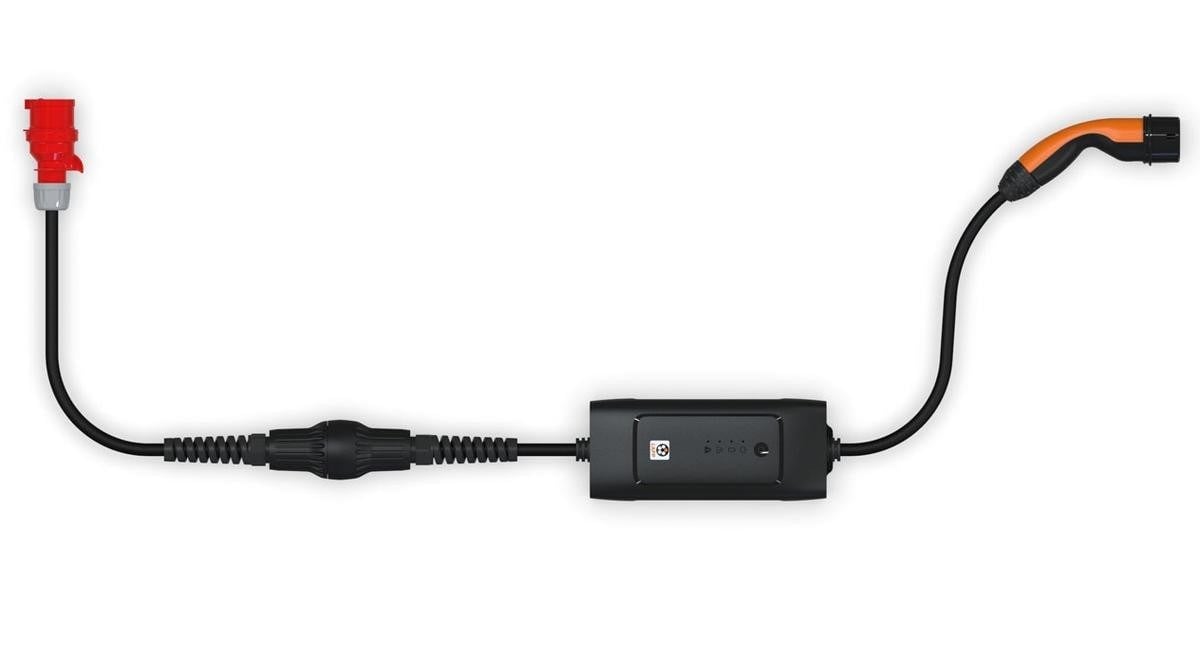

LAPP 5555924002 Universal Mobil Şarj İstasyonu Tip 2 CEE 32 A 3 Faz 22 kW -6 Metre
LAPP 5555924002, elektrikli ve plug-in hibrit araçların evde veya yolda şarj edilmesi için geliştirilmiş Universal Mobil Şarj İstasyonu'dur. Mod 2 şarj teknolojisine sahip ürün, Tip 2 araç bağlantısı, CEE 32 A 3 faz endüstriyel bağlantı ve değiştirilebilir şebeke adaptörleriyle esnek kullanım sağlar.
Öne Çıkan Özellikler
- Mod 2 elektrikli araç şarj sistemi
- Tip 2 araç bağlantısı
- CEE 32 A, 3 faz endüstriyel bağlantı
- 22 kW'a kadar maksimum şarj gücü
- 32 A maksimum şarj akımı
- 110 - 400 V nominal gerilim aralığı
- 50 - 60 Hz frekans
- Yaklaşık 5,5 - 6 m toplam kablo uzunluğu
- Entegre IC-CPD kontrol ve koruma cihazı
- ICCB kontrol kutusu IP67
- RCD koruması: ≤30 mA AC ve ≤6 mA DC
- Değiştirilebilir şebeke adaptörü
Ürün Tanımı
LAPP 5555924002 Universal Mobil Şarj İstasyonu, elektrikli ve hibrit araçların farklı elektrik bağlantı noktalarından şarj edilmesini sağlayan taşınabilir bir AC şarj çözümüdür. Ürün, doğrudan ev tipi veya endüstriyel priz üzerinden şebekeye bağlanabilir.
Entegre IC-CPD (In-Cable Control and Protection Device) kontrol kutusu, şarj işlemini izler ve çeşitli koruma fonksiyonlarını yönetir. Şarj işlemi, aracın şarj durumu ve güvenlik koşulları doğrultusunda kontrol edilir ve akü tamamen şarj olduğunda otomatik olarak sonlandırılabilir.
Değiştirilebilir şebeke adaptörleri sayesinde ürün, farklı priz tipleriyle kullanım için esnek bir yapı sunar. Bu ürünle birlikte Avrupa tipi EF 10 A ev prizi ve kırmızı CEE 32 A 3 faz endüstriyel bağlantı adaptörü teslim edilir.
Teknik Özellikler
| Ürün Numarası |
5555924002 |
| Ürün Tipi |
Universal Mobil Şarj İstasyonu |
| Şarj Modu |
Mode 2, IEC 62752 |
| Araç Bağlantısı |
Tip 2 |
| Şebeke Bağlantısı |
CEE 32 A, 3 faz + Avrupa tipi EF 10 A |
| Maksimum Şarj Akımı |
32 A |
| Şarj Gücü |
1,2 - 22 kW |
| Faz |
1 / 3 faz |
| Nominal Gerilim |
110 - 400 V AC |
| Nominal Gerilim |
440 V AC, 3 faz |
| Frekans |
50 - 60 Hz |
| Toplam Kablo Uzunluğu |
Yaklaşık 5,5 - 6,0 m |
| Kablo Tipi |
ÖLFLEX CHARGE 5G6 + 1 x 0,5 mm² |
Kablo Özellikleri
| Kablo Yapısı |
5G6 mm² + 1 x 0,5 mm² |
| Kablo Serisi |
ÖLFLEX CHARGE |
| Kablo Tanımı |
ÖLFLEX CHARGE EVC 750/450 V AC EN 50620 |
| Kablo Yapısı |
Düz |
| Kablo Rengi |
Bazalt gri |
| Halojensiz |
Evet |
| Alev Geciktirici |
Evet |
| Yağa Dayanıklı |
Evet |
Tip 2 Araç Bağlantısı
LAPP 5555924002 üzerinde elektrikli araç bağlantısı için Tip 2 kuplaj bulunur. Tip 2 kuplajın güç kontakları L1, L2, L3, N ve PE bağlantılarını destekler ve 240 V / 415 V değerleriyle belirtilmiştir.
| Araç Konnektörü |
Tip 2 kuplaj |
| Güç Kontakları |
L1, L2, L3, N, PE |
| Tip 2 Standardı |
IEC 62196-1 / IEC 62196-2 |
| Maksimum Akım |
32 A, 3 faz AC |
| Koruma Sınıfı |
IP44, koruyucu kapak ile |
| Koruma Sınıfı |
IP20, koruyucu kapak olmadan |
IC-CPD Kontrol ve Koruma Kutusu
Entegre kontrol kutusu, elektrikli araç şarj işleminin kontrol edilmesini ve güvenlik fonksiyonlarının izlenmesini sağlar. Sistem içerisinde aşırı akım, aşırı ve düşük gerilim, kaçak akım ve sıcaklık izleme gibi koruma fonksiyonları bulunur.
| Kontrol Cihazı |
IC-CPD |
| Kontrol Kutusu Koruma Sınıfı |
IP67 |
| RCD AC |
≤ 30 mA |
| RCD DC |
≤ 6 mA |
| ICCB Ölçüleri |
320 x 124 x 84 mm |
Güvenlik Fonksiyonları
- Başlangıçta otomatik kendi kendini test etme
- Arıza akımı tespiti
- IEC 61851'e göre CP iletişimi
- Topraklama iletkeni izleme
- Rölelerin izlenmesi
- Aşırı akım tespiti
- Aşırı gerilim ve düşük gerilim tespiti
- ICCB sıcaklık izleme
- Ev prizi sıcaklık izleme, ülkeye bağlı
- Derating fonksiyonu
- Şarj kontrol kutusu IP67 koruması
- Düşmeye dayanıklı tasarım
- Üzerinden geçilmeye karşı güvenli yapı
Çevresel Özellikler
| Çalışma Sıcaklığı |
-25 °C ... +45 °C |
| Kontrol Kutusu |
IP67 |
| Tip 2 Kuplaj |
IP44, koruyucu kapakla |
| Tip 2 Kuplaj |
IP20, koruyucu kapaksız |
| Malzeme Özelliği |
Halojensiz |
| Alev Davranışı |
Alev geciktirici |
| Yağ Dayanımı |
Yağa dayanıklı |
Standartlar ve Uygunluklar
- IEC 62196-1
- IEC 62196-2
- IEC 61851-1
- IEC 62752
- EN 50620
- EN 17186
- 2014/35/EU Alçak Gerilim Direktifi
- 2011/65/EU RoHS
- 2015/863/EU RoHS3
- VDE sertifikalı
- CE uyumlu

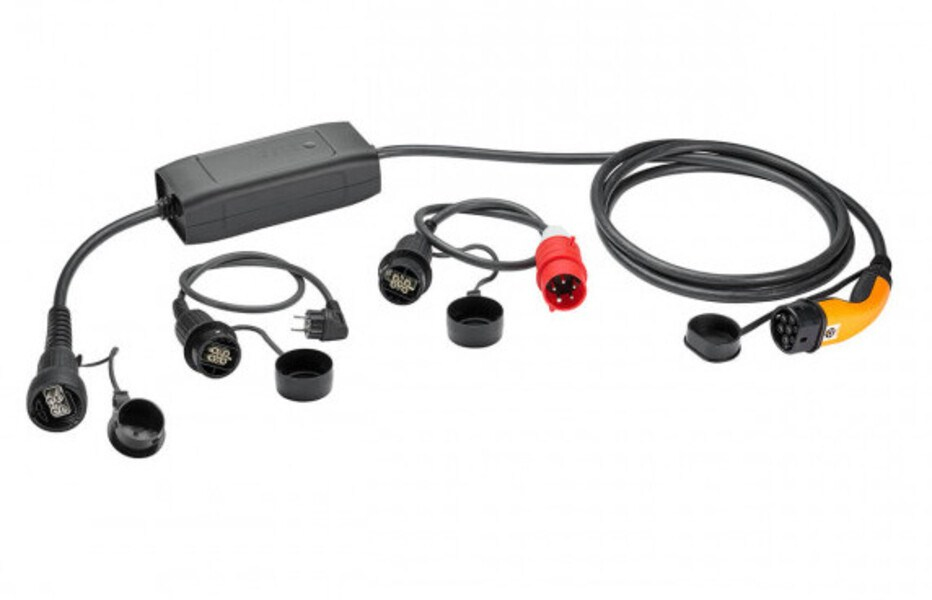

Teslimat Kapsamı
- 1 adet Mod 2 şarj kablosu ve Tip 2 kuplaj
- Entegre IC-CPD kontrol kutusu
- 1 adet Avrupa tipi EF 10 A ev prizi
- 1 adet kırmızı CEE 32 A 3 faz endüstriyel priz
- Kullanım kılavuzu
Kullanım Alanları
- Elektrikli araçların AC şarj edilmesi
- Plug-in hibrit araçların şarj edilmesi
- Evde mobil EV şarjı
- Yol üzerinde mobil şarj
- CEE 32 A endüstriyel priz bulunan tesisler
- Otopark ve filo araçları
- Geçici ve mobil elektromobilite uygulamaları
Önemli: Şarj ekipmanının kullanılacağı elektrik bağlantısının ve şebeke altyapısının ilgili güç ve güvenlik gereksinimlerini karşılaması gerekir. Sürekli kullanım için yerel şebeke operatörü veya enerji tedarikçisinin kayıt/onay gereklilikleri ayrıca kontrol edilmelidir.
GTİP ve Barkod Bilgileri
GTİP: 85444290
Barkod / GTIN: 4064727255354
LAPP Ürün Numarası: 5555924002
LAPP 5555924002 Universal Mobil Şarj İstasyonu
LAPP 5555924002; Tip 2 araç bağlantısı, CEE 32 A 3 faz endüstriyel bağlantı, 22 kW'a kadar şarj gücü ve entegre IP67 IC-CPD kontrol kutusu ile elektrikli ve hibrit araçlar için mobil AC şarj çözümüdür. Değiştirilebilir adaptör yapısı sayesinde ev ve endüstriyel prizlerle esnek kullanım sunar.
